El 7404 IC, también conocido como seis inversor, es un chip multifuncional que integra seis inversores independientes.Su función principal es convertir la señal alta de la lógica de entrada (alta, generalmente 5V) en una señal baja lógica (baja, generalmente 0V), y viceversa, dando así la lógica básica que no es operación.Esta característica de conversión hace que 7404 sea un componente básico desde simples circuitos de compuerta lógica hasta diseños complejos de sistemas digitales y se usa ampliamente en circuitos auxiliares para varios productos electrónicos y microprocesadores.Con sus eficientes capacidades de inversión lógica y diversos escenarios de aplicación, 7404 IC se usa ampliamente en circuitos auxiliares de varios productos electrónicos y microprocesadores.

Catalogar

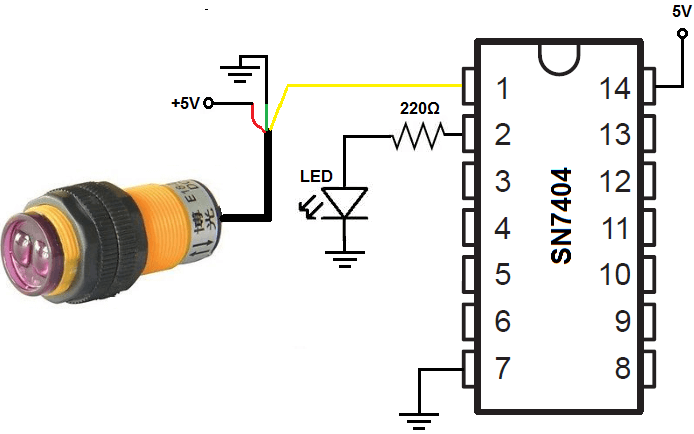

Figura 1: 7404 Diagrama de circuito del sensor de señal

7404 IC Descripción

El circuito integrado 7404, también conocido como el inversor hexadecimal 7404, es miembro de la serie 7400 de dispositivos TTL (Transistor-Transistor Logic).Consiste en seis inversores idénticos.Este IC se usa ampliamente por su capacidad para invertir señales de entrada, especialmente en el procesamiento de lógica digital.Funciona desde un voltaje de suministro de 5 V estándar y puede manejar hasta 40 mA por inversor, lo que lo hace adecuado para cargas medianas, como motores pequeños u otras puertas lógicas.

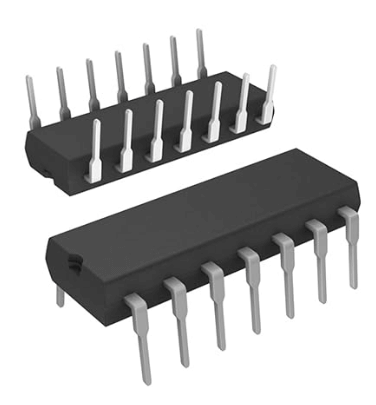

Figura 2: modelo 3D de 7404

El 7404 IC es muy versátil y está disponible en una variedad de voltajes y corrientes y en una variedad de paquetes para satisfacer diferentes necesidades.Los paquetes comunes incluyen DIP (paquete dual en línea) para fines educativos y experimentales y SOIC (pequeño circuito integrado de esquema) para aplicaciones compactas de ahorro de espacio en productos comerciales.Estas opciones de paquetes se pueden integrar fácilmente en una variedad de diseños de placa de circuito, desde prototipos simples de tablero hasta proyectos electrónicos de bricolaje complejos.

El 7404 IC es un dispositivo esencial para construir circuitos lógicos básicos, generadores de pulso e inversores de potencia debido a su capacidad de convertir niveles altos en niveles bajos y viceversa.Su simplicidad permite a los diseñadores crear funciones lógicas complejas y tareas de procesamiento de señales.Además, su bajo consumo de energía lo hace ideal para dispositivos con baterías como la electrónica portátil, donde la gestión eficiente de energía puede permitir una operación a largo plazo.

7404 calificaciones máximas absolutas de circuitos integrados

Voltaje de suministro	7V
Voltaje de entrada	5.5V
Temperatura del aire libre operativo	0 ° C a +70 ° C
Rango de temperatura de almacenamiento	-65 ° C a +150 ° C

Conocer las calificaciones máximas absolutas del circuito integrado 7404 facilita su uso seguro y efectivo.Estos parámetros definen las condiciones extremas que el chip puede soportar.Exceder estos límites puede causar problemas de rendimiento o daños permanentes.

El voltaje de suministro máximo del 7404 IC es de 7 voltios, pero generalmente se opera a 5 voltios.Esto significa que puede manejar fluctuaciones de voltaje menores sin ningún problema.Sin embargo, exceder el límite de 7 voltios puede causar sobrecalentamiento o daño a los componentes internos.

El voltaje de entrada no debe exceder los 5.5 voltios.La señal de entrada generalmente proviene de otros circuitos o fuentes externas.Mantenerse dentro de este rango de voltaje garantiza la compatibilidad con otros dispositivos TTL estándar y protege los circuitos de la puerta de los voltajes excesivos.

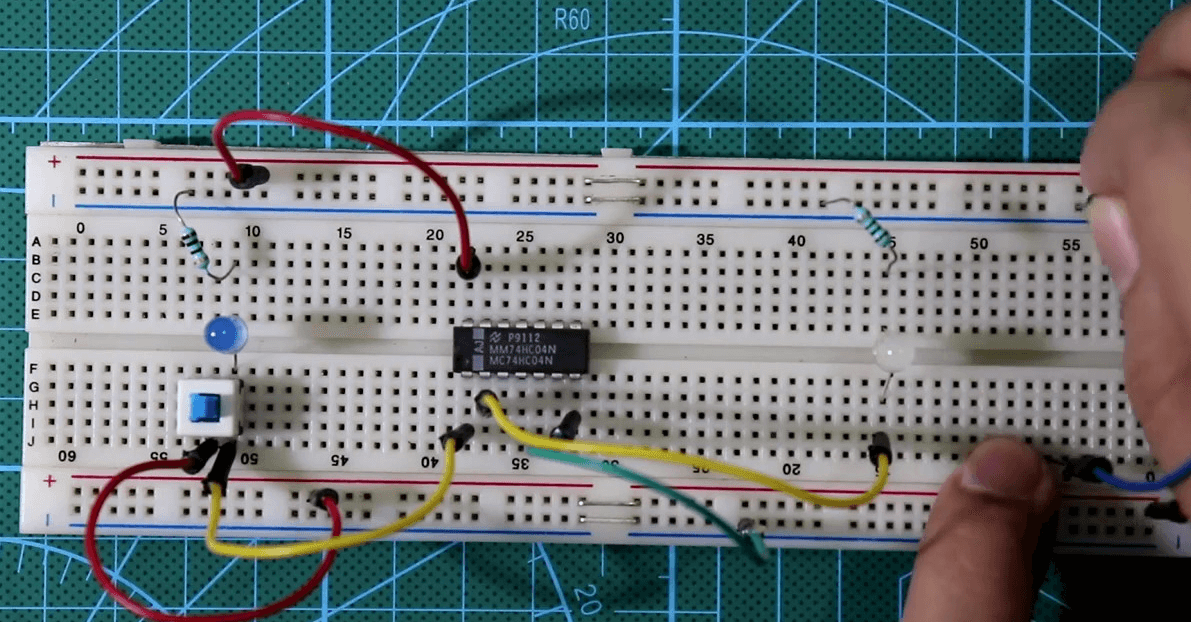

Figura 3: Diagrama de circuito IC 7404

El IC debe funcionar a temperaturas entre 0 ° C y +70 ° C.Esta gama permite que el 7404 funcione correctamente en la mayoría de los entornos comerciales y residenciales.Sin embargo, acercarse a estas temperaturas extremas puede afectar el rendimiento del IC, como su velocidad de procesamiento y consumo de energía.

Para el almacenamiento, el 7404 IC puede soportar temperaturas de -65 ° C a +150 ° C.Este amplio rango de temperatura garantiza que el IC permanezca intacto durante el envío y el almacenamiento, incluso en condiciones extremas.Aunque el IC no funcionará a estas temperaturas, funcionará normalmente una vez que regrese al rango operativo estándar.

7404 características de IC

El 7404 IC contiene seis inversores independientes, lo que permite implementar múltiples funciones lógicas dentro de un solo chip.Este diseño es ideal para los requisitos de circuito digital, ahorrar espacio y simplificar el diseño del circuito.Al usar un chip para múltiples inversiones, los diseñadores pueden mejorar la eficiencia y simplificar el diseño.

Los resultados de estos inversores son compatibles con una variedad de familias lógicas, incluidos CMO, NMO y TTL.Esta compatibilidad garantiza que el 7404 pueda integrarse perfectamente en una variedad de sistemas digitales, proporcionando las operaciones lógicas necesarias independientemente de la complejidad del proyecto.

El 7404 admite un amplio rango de voltaje operativo, proporcionando flexibilidad en las condiciones de suministro de energía.Esta característica permite que el IC mantenga un rendimiento estable incluso cuando la fuente de alimentación fluctúa o los estándares de la fuente de alimentación varían.

Figura 4: Serie IC 7404 74LS04

El 7404 está diseñado para confiabilidad y estabilidad en una amplia gama de condiciones, incluidas temperaturas variables y niveles de humedad.Esto lo hace adecuado para aplicaciones que requieren operación estable en entornos hostiles.

Aunque el 7404 todavía se usa ampliamente, "no se recomienda para nuevos diseños".Esto indica que hay tecnologías más modernas y eficientes disponibles que pueden proporcionar un mejor rendimiento o un menor consumo de energía.

El 74LS04 pertenece a la familia Schottky de baja potencia y ofrece mejoras significativas en el consumo de energía y el rendimiento sobre el 7404. El 74LS04 se centra en el bajo consumo de energía y el cambio rápido, lo que lo convierte en una opción ideal para aplicaciones que requieren eficiencia energética y operaciones lógicas rápidas.Se recomienda el 74LS04 para que los nuevos proyectos de diseño aprovechen su mejor eficiencia y rendimiento para cumplir con los estándares técnicos más altos.

Figura 5: IC 74LS04 Diagrama de pines

7404 Especificaciones de IC de inversor hexadecimal

Especificación	Valor
Salida de corriente máxima	8 mA
Rango de voltaje de suministro	4.75V a 5.25V
Rango de temperatura de funcionamiento	0 ° C a 70 ° C
Voltaje de suministro máximo	7V
Tiempo de aumento máximo	15ns
Tiempo máximo de caída	15ns
Tipo de salida	TTL
Sin plomo	Sí

El Inverter Hex 7404 IC contiene seis inversores independientes y es adecuado para una variedad de aplicaciones de circuito digital que requieren inversión de señal.El siguiente es un desglose detallado de sus especificaciones, centrándose en su rendimiento eléctrico y características de funcionamiento.

La corriente de salida del IC está limitada a 8 mA.Esta capacidad le permite impulsar efectivamente dispositivos de entrada TTL estándar o componentes optoelectrónicos de baja potencia, como LED.Esto hace que este IC sea ideal para aplicaciones que involucran procesamiento lógico complejo o amplificación de señal.

El rango de voltaje de la fuente de alimentación está entre 4.75 V y 5.25V.Este rango garantiza la compatibilidad con los sistemas TTL y proporciona flexibilidad de diseño.También permite que el dispositivo funcione correctamente incluso con ligeras fluctuaciones en la fuente de alimentación, reduciendo así los errores lógicos o la pérdida de datos debido a la inestabilidad de voltaje.

El rango de temperatura de funcionamiento del IC es de 0 ° C a 70 ° C.Esta gama le permite operar en la mayoría de los entornos comerciales e industriales sin la necesidad de enfriamiento adicional.Esta adaptabilidad garantiza el rendimiento estable y la confiabilidad del IC en condiciones de interior normales.

El voltaje máximo de la fuente de alimentación se establece en 7V.Este parámetro protege el IC dentro de su rango de operación normal y evita que el circuito interno se dañe por sobretensión.Asegurar esta protección puede extender la vida útil del IC y mantener un rendimiento estable.

El IC tiene un tiempo de conversión de señal con un tiempo de aumento máximo y un tiempo de caída de 15 nanosegundos.Esta tasa de conversión rápida lo hace adecuado para circuitos lógicos de alta velocidad y aplicaciones con requisitos de alta frecuencia.Esta característica es adecuada para sistemas que requieren un procesamiento rápido de datos y procesamiento de señales.

La salida es un tipo TTL estándar, asegurando la compatibilidad con una variedad de dispositivos digitales y sistemas lógicos.Esta compatibilidad proporciona conveniencia para el diseño y se ha utilizado ampliamente en el diseño de circuitos digitales debido a su estabilidad y facilidad de implementación.

El IC cumple con los requisitos de fabricación sin plomo y se adhiere a los estándares ambientales como ROHS.Este cumplimiento muestra que el fabricante está comprometido a reducir el impacto de la producción electrónica de productos en el medio ambiente y apoyar los objetivos de desarrollo sostenible de la industria electrónica.

7404 Hoja de datos del inversor hexagonal

7404 pinout

El inversor hexadecimal 7404 IC o 7404 es un circuito integrado ampliamente utilizado en el diseño del circuito lógico.Su pinout es simple con seis inversores independientes.Cada inversor tiene un pin de entrada (marcado como A) y un pin de salida (marcado como Y), lo que lo hace eficiente en el manejo de múltiples tareas de inversión lógica.

Figura 6: IC 7404 Pin Diagrama

Específicamente, la configuración PIN del IC 7404 es la siguiente:

Aquí están las configuraciones detalladas de Pinout:

1a y 1y: la entrada (1a) del primer inversor recibe la señal, que está invertida y sale a 1y.

2a y 2y: la entrada y la salida del segundo inversor.

3a y 3y: la entrada y la salida del tercer inversor.

4a y 4y: la entrada y la salida del cuarto inversor.

5a y 5y: la entrada y la salida del quinto inversor.

6a y 6y: la entrada y la salida del sexto inversor.

Cada inversor funciona de manera similar: cuando un pin de entrada (por ejemplo, 1A) recibe una señal alta (lógica 1), el pin de salida correspondiente (1y) emite una señal baja (lógica 0) y viceversa.

Paseos y alfileres de tierra:

GND: El pasador de tierra proporciona una tierra de referencia para el circuito, asegurando un funcionamiento estable.

VCC: el pin de alimentación, generalmente conectado a la fuente de alimentación de +5V, alimenta todo el IC.La conexión adecuada de VCC y GND es propicio para el funcionamiento normal del IC y la precisión de sus funciones lógicas.

El diseño simple del PIN hace que el 7404 IC sea fácil de integrar en una variedad de circuitos digitales para el procesamiento de señales lógicas.Los diseñadores pueden usar la entrada y la salida de cada inversor para realizar operaciones lógicas complejas, como la configuración de la señal, el filtrado de ruido y la conversión de nivel lógico.Esta versatilidad es particularmente útil en equipos electrónicos modernos y diseño de sistemas.

El 7404 IC es eficiente y flexible en el manejo de tareas de inversión lógica.Se puede utilizar tanto en el diseño de circuito lógico básico como en sistemas digitales más complejos, proporcionando un rendimiento estable y confiable, y garantizando un procesamiento de datos preciso y un funcionamiento del circuito.

Figura 7: 7404 esquema de enlace

Tabla de verdad del 7404 inversor hexadecimal

Entrada (a)	Salida (y)
0	1
1	0

La tabla de verdad del inversor hexadecimal 7404 ilustra la relación de entrada-salida de sus seis inversores.Cada inversor (no puerta) genera el complemento lógico de su entrada.

Estados de entrada y salida:

Cuando la entrada (a) es 0, la salida (y) es 1.

Cuando la entrada (a) es 1, la salida (y) es 0.

Figura 8: Conexión de chip de inversor IC 7404

Figura 9: Tabla de verdad para 7404 Inverter hexagonal

Esta lógica se aplica a los seis inversores dentro del IC.Cada pin de entrada recibe una señal de nivel de lógica y produce el nivel lógico opuesto en el pin de salida.Por ejemplo, una señal de entrada baja (lógica 0) produce una señal de salida alta (lógica 1), y una señal de entrada alta (lógica 1) produce una señal de salida baja (lógica 0).

Los inversores funcionan utilizando las características de conmutación de los transistores internos.Cuando la entrada es baja (lógica 0), el transistor de tipo P se enciende y el transistor de tipo N se apaga, lo que resulta en una salida alta (lógica 1).Por el contrario, cuando la entrada es alta (lógica 1), el transistor de tipo P se apaga y el transistor de tipo N se enciende, lo que resulta en una salida baja (lógica 0).Este mecanismo simple hace que el IC 7404 sea muy adecuado para el diseño de circuitos digitales.

Las tablas de verdad proporcionan una forma clara de comprender y predecir el resultado de cada inversor, lo que permite el diseño y la depuración de circuitos lógicos.Al referirse a la tabla de verdad, los diseñadores pueden determinar rápidamente la relación entre las señales de entrada y salida, asegurando la corrección y la confiabilidad del circuito.

Los seis inversores en el 7404 IC funcionan de forma independiente, lo que les permite procesar múltiples señales simultáneamente.Ya sea que se trate de una tarea de inversión lógica simple o un circuito lógico más complejo, estos inversores aseguran una operación lógica constante.Los diseñadores pueden usarlos para implementar funciones como la configuración de la señal, el filtrado de ruido, la conversión de nivel lógico, etc., haciéndolos flexibles para una variedad de dispositivos y sistemas electrónicos.

Función del chip 7404

El 7404 IC funciona como una puerta no, que invertida la señal de entrada.Cada chip contiene seis inversores independientes, cada uno capaz de realizar una inversión lógica.

Inversión de señal:

Cuando la señal de entrada es alta (1), la salida se vuelve baja (0).

Cuando la señal de entrada es baja (0), la salida se vuelve alta (1).

Esta inversión ocurre a través de un mecanismo interno de conmutación de transistores.Cuando la entrada es baja, el transistor de tipo P se enciende, el transistor de tipo N se apaga y la salida es alta.Por el contrario, cuando la entrada es alta, el transistor de tipo P se apaga, el transistor de tipo N se enciende y la salida es baja.

Aplicaciones en lógica digital:

Not Gate es fundamental en los circuitos lógicos digitales y es la base de operaciones más complejas.En el diseño de sistemas electrónicos, la puerta Not es muy importante para una variedad de funciones lógicas.El 7404 IC simplifica esto integrando seis inversores en un paquete, cada uno operando de forma independiente.Esto permite implementar múltiples inversiones lógicas con un solo chip.

Flexibilidad de diseño y utilidad:

El 7404 IC es un elemento básico en la electrónica digital para inversión lógica simple y edificio de circuitos lógicos complejos.Los diseñadores lo usan para la configuración de la señal, el filtrado de ruido y la conversión de nivel lógico.Su versatilidad y simplicidad lo hacen ampliamente utilizado en el diseño moderno de dispositivos electrónicos.

Al usar cada inversor de manera efectiva, los diseñadores pueden mejorar el rendimiento y la confiabilidad del sistema.El diseño y la versatilidad únicos del 7404 lo convierten en un dispositivo esencial en el diseño de circuitos electrónico.

Figura 10: IC 7404 está conectado al estado lógico

Figura11: Conecte 2 7040 ICS en serie

Figura 12: Conecte 3 7040 ICS en serie

Aplicaciones de 7404 inversor hexadecimal

El inversor hexadecimal 7404 es un componente versátil que se usa ampliamente en circuitos y sistemas electrónicos.Su eficiente capacidad de inversión lógica la hace adecuada para una variedad de aplicaciones.

Diseño de puerta lógica: en el diseño de la puerta lógica, el inversor hexadecimal 7404 puede crear puertas más complejas como NAND y NOR al combinar múltiples inversores.Esto mejora la funcionalidad y flexibilidad del circuito y permite una gama más amplia de operaciones lógicas.

Circuito del oscilador: el inversor hexadecimal 7404 produce una forma de onda periódica en un circuito oscilador.Su capacidad para invertir una señal le permite producir una salida oscilante, que es beneficiosa para la generación de reloj y la síntesis de frecuencia.Su respuesta rápida lo hace ideal para diseños de alta frecuencia, proporcionando una señal de reloj estable y precisa.

Circuito de alimentación: en el circuito de alimentación, el inversor hexadecimal 7404 gestiona y controla las señales para mantener condiciones de fuente de alimentación estables.Desempeña un papel en los circuitos de regulación y protección de energía para garantizar la confiabilidad del sistema.

Circuito de accionamiento LED: el inversor hexadecimal 7404 puede controlar y impulsar efectivamente los LED.Al invertir la señal, puede gestionar con precisión el estado de encendido del LED, logrando así efectos de visualización complejos y control de ahorro de energía.

Electrónica de consumo: en Electronics de consumo, el 7404 maneja una variedad de tareas de control y procesamiento de señales.Asegura operaciones lógicas precisas y rápidas, mejorando así el rendimiento del dispositivo.

Unidades de almacenamiento y aplicaciones de almacenamiento: en el almacenamiento digital, el inversor de seis fases 7404 regula y controla las señales para garantizar la precisión y estabilidad de la transmisión de datos.Desempeña un papel en la unidad de almacenamiento y el proceso de recuperación.

Computadoras y computadoras portátiles personales: el 7404 se utiliza para el procesamiento de señales lógicas, el control de la interfaz y varias otras tareas en computadoras y computadoras portátiles personales.Su procesamiento de señal eficiente mejora la eficiencia y estabilidad de la operación del sistema.

Electrónica digital: la amplia compatibilidad y la simplicidad del 7404 lo hacen adecuado para una variedad de aplicaciones, desde electrodomésticos hasta equipos industriales complejos.Proporciona inversión lógica confiable para satisfacer diferentes necesidades del sistema.

Equipos y sistemas de red: en los sistemas de red, el 7404 regula las señales, la lógica de los procesos e interfaces dentro del marco de la comunicación digital.Optimiza la transmisión y procesamiento de señales para garantizar una operación de red eficiente.

Diseño del sistema digital: el inversor hexadecimal 7404 ayuda a implementar una variedad de operaciones lógicas, acondicionamiento de señales y funciones de control en el diseño del sistema digital.Su amplia gama de aplicaciones destaca su importancia en la electrónica moderna.

Ventajas y desventajas de 7404 inversor hexadecimal

Ventajas	Desventajas
Bajo consumo de energía	Corriente de salida limitada
Inmunidad de alto ruido	Rango de voltaje limitado
Fácil de usar	No es adecuado para aplicaciones de alta velocidad
Bajo costo

El inversor hexadecimal 7404 es versátil y adecuado para una amplia gama de circuitos y sistemas electrónicos.Su eficiente función de inversión lógica lo convierte en una excelente opción para una amplia gama de aplicaciones.

Ventajas

Bajo consumo de energía: el inversor hexadecimal 7404 consume muy poca potencia, lo que la hace ideal para aplicaciones conscientes de la energía.Esta característica ayuda a extender la duración de la batería y reducir el consumo general de energía del sistema.

Inmunidad de alto ruido: la inmunidad de alta ruido del 7404 garantiza una operación confiable incluso en entornos ruidosos.Su diseño interno y su conversión de nivel de lógica estable mantienen el rendimiento incluso en presencia de interferencia eléctrica.

Facilidad de uso: el 7404 está diseñado para ser intuitivo y fácil de usar, haciendo que el diseño del circuito y la depuración sean más eficientes.Los diseñadores pueden integrar y configurar rápidamente el dispositivo, acortando los ciclos de desarrollo.

Bajo costo: el 7404 es una opción asequible que es atractiva para proyectos con presupuestos limitados.Su rentabilidad no compromete su funcionalidad, lo que lo convierte en una opción popular en una amplia gama de aplicaciones.

Desventajas

Corriente de salida limitada: el inversor de seis vías 7404 tiene una capacidad de corriente de salida limitada, lo que la hace menos adecuada para conducir cargas de alta corriente.Los diseñadores pueden necesitar agregar circuitos de accionamiento para mejorar la capacidad de salida.

Rango de voltaje limitado: el 7404 funciona dentro de un rango de voltaje restringido, que puede ser problemático para aplicaciones que requieren un rango más amplio.Esta limitación debe considerarse durante la fase de diseño.

Inadecuado para aplicaciones de alta velocidad: el 7404 tiene una velocidad de conmutación relativamente lenta, por lo que es menos adecuada para tareas que requieren una respuesta rápida y una operación de alta frecuencia.Los diseñadores deben equilibrar las ventajas del bajo consumo de energía y la alta inmunidad de ruido con la necesidad de velocidad y rendimiento.

En diseño electrónico, el inversor de seis vías 7404 se destaca por su bajo consumo de energía, lo que lo convierte en una opción ideal para aplicaciones de ahorro de energía.Su alta inmunidad de ruido garantiza un rendimiento estable en entornos con interferencia eléctrica, por lo que es una elección confiable para aplicaciones sensibles.

La simplicidad del 7404 ayuda a mejorar la eficiencia del diseño y la depuración del circuito, lo que permite a los diseñadores integrar y configurar rápidamente el dispositivo, reduciendo así el tiempo de desarrollo.Su bajo costo mejora su atractivo, especialmente para proyectos con presupuestos limitados.

Sin embargo, el 7404 tiene una corriente de salida limitada, lo que significa que puede tener dificultades con altas cargas de corriente, lo que requiere circuitos de accionamiento adicionales.Su rango de voltaje restringido también limita su entorno operativo, lo que puede ser una desventaja para algunas aplicaciones.Además, su velocidad de conmutación lenta lo hace inadecuado para aplicaciones de alta velocidad, lo que requiere que los diseñadores encuentren un equilibrio entre la eficiencia energética y la velocidad de rendimiento.

7404 equivalentes

El IC 7404 pertenece a la serie 74xxx, que incluye equivalentes y reemplazos con funciones similares.Dos reemplazos comunes para el 7404 son el CD74HCT04 y el 74LS14.

CD74HCT04: funcionalmente equivalente al 7404, contiene seis inversores independientes.Es compatible con circuitos diseñados para el 7404 y se puede usar como reemplazo directo.El CD74HCT04 tiene una alta impedancia de entrada y bajo consumo de energía y sobresale en aplicaciones que requieren un mayor rendimiento.

74LS14: Proporciona seis inversores con entradas de disparo Schmitt, que proporcionan una mejor inmunidad de ruido que el estándar 7404. Esto le permite manejar efectivamente el ruido y la interferencia en la señal de entrada, lo que lo hace ideal para aplicaciones que requieren un procesamiento de señal estable.

Reemplazo de un 7404 Asegúrese de que el IC de reemplazo tenga la misma configuración de PIN que el 7404. Esto simplifica el proceso de reemplazo y reduce la necesidad de modificaciones de diseño de circuitos.Verifique que las clasificaciones de voltaje y corriente de la coincidencia de IC de reemplazo o superen las del 7404. Los CD74HCT04 y 74LS14 tienen diferentes especificaciones de rendimiento a diferentes rangos de voltaje y requisitos de corriente.Elija el modelo adecuado para su aplicación específica.Considere si las características adicionales del IC de reemplazo beneficiarán a su aplicación.Por ejemplo, el Schmitt dispara las entradas en el 74LS14 mejoran la inmunidad de ruido, lo que lo hace adecuado para tareas de procesamiento de señales de alta estabilidad.

Asegúrese de que la configuración PIN del nuevo IC coincida con el 7404 al reemplazarlo para evitar rediseñar el circuito.Confirme que el voltaje y las especificaciones de corriente del IC de reemplazo cumplan o excedan las del 7404. Determine si características como el disparador de Schmitt en el 74LS14 mejorarán el rendimiento de su aplicación.

Figura 13: Serie IC 7404 74LS14

Al comparar y seleccionar cuidadosamente el modelo de reemplazo correcto, puede reemplazar eficientemente el 7404 mientras mantiene el rendimiento del circuito.Siempre considere las necesidades específicas de su circuito y entorno de aplicación para garantizar una operación confiable del sistema después del reemplazo.

Conclusión

El inversor hexagonal 7404 exhibe un excelente rendimiento y una amplia aplicabilidad en diseños electrónicos.Su bajo consumo de energía lo hace excelente en aplicaciones de ahorro de energía, extendiendo la duración de la batería y reduciendo el consumo general de energía del sistema.La inmunidad de alta ruido asegura su operación estable en entornos de interferencia eléctrica.Aunque su corriente de salida es limitada y no es adecuada para aplicaciones de alta velocidad, su diseño simple y su bajo costo lo convierten en una opción ideal en muchos proyectos.En aplicaciones que requieren velocidades de conmutación de mayor corriente o más altas, se pueden considerar modelos alternativos como el 74LS14, que ofrecen un mejor rendimiento y inmunidad de ruido.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo funciona un inversor hexagonal?

El inversor hexagonal es parte de la serie 7400 de circuitos integrados, un bloque de construcción fundamental en el diseño de electrónica digital, y contiene seis inversores independientes.Estos inversores generalmente se construyen usando transistores como MOSFET y operan invirtiendo la señal de entrada.Cuando la entrada es de alto nivel, la salida es de bajo nivel;Por el contrario, cuando la entrada es de bajo nivel, la salida es de alto nivel.Los seis inversores juegan un papel en muchas aplicaciones, como limpiar señales ruidosas, introducir pequeños retrasos, desplazar a nivel y convertir entre diferentes familias lógicas.Además, en algunos casos, se puede usar como un amplificador analógico.Su funcionalidad se extiende a facilitar la comunicación entre dispositivos con diferentes requisitos de voltaje y conversión entre familias lógicas, que incorpora sus capacidades de procesamiento de señal en una variedad de aplicaciones electrónicas.

2. ¿Por qué se llama un inversor hexagonal?

El término "inversor hexagonal" se deriva de dos aspectos: el número de inversores contenidos en el IC y la base del sistema digital.El hexagonal se refiere a los seis inversores dentro del circuito integrado.El "hex" en el término representa hexa-, que significa seis.En la electrónica digital, aunque el sistema hexadecimal (base 16) a menudo se usa para representar una combinación de cuatro dígitos binarios, aquí "hex" simplemente significa una cantidad y no se refiere al sistema hexadecimal.

3. ¿Por qué el número IC está escrito como 74?

El "74" en el número IC representa la serie TTL (Transistor-Transistor Logic) de chips lógicos.Los números después de 74 indican la función o tipo de IC específico en la familia.Por ejemplo, el "74" en el IC 7404 indica que es parte de la serie TTL, mientras que el "04" especifica que es un inversor hexagonal (seis inversores independientes).Este sistema de numeración se asoció originalmente con el sistema de calificación de temperatura: el grado comercial (hasta 70 ° C) está designado por el prefijo "74", y el prefijo "54" designa el grado militar (hasta 125 ° C).

4. ¿Cuántos inversores contiene un 7404 TTL IC?

El 7404 TTL IC contiene seis inversores independientes, cada uno trabajando independientemente y capaz de invertir el estado lógico de la señal de entrada.

5. ¿Cuántas puertas tiene el IC 7404?

El IC 7404 contiene seis no puertas organizadas dentro del IC para proporcionar la funcionalidad invertida a cada inversor.El PIN 14 generalmente se usa como VCC (voltaje de suministro), el pin 7 está molido y la salida está directamente conectada a varias familias lógicas, incluidos CMO, NMOS y TTL.

6. ¿Qué chip es 7404?

El 7404 es un chip de inversor lógico utilizado en circuitos digitales para realizar operaciones invertidas.

7. ¿Qué es el IC 7404?

El 7404 es un inversor hexagonal, no compuerta de la puerta que contiene seis inversores independientes, cada uno de los cuales puede invertir el estado lógico de la señal de entrada.Este IC se usa ampliamente en una variedad de aplicaciones, como el procesamiento de señales, la conversión de nivel lógico y el filtrado de ruido.
