Una guía sencilla para amplificadores inversores y no inversores
2025-12-16 3716

Los amplificadores operacionales, u op-amps, son componentes electrónicos que se utilizan para fortalecer las señales.Dos de los dos tipos comunes de circuitos de amplificador operacional son el amplificador inversor y el amplificador no inversor.Estos circuitos se utilizan en muchos proyectos electrónicos.Esta guía explica la retroalimentación negativa, cómo funcionan los amplificadores inversores y no inversores, sus ventajas, desventajas, aplicaciones y solución de problemas.

Catálogo

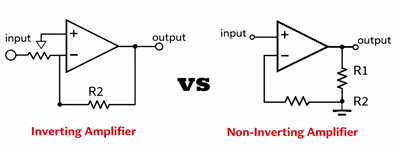

Figura 1. Circuitos amplificadores inversores y no inversores

¿Qué es la retroalimentación negativa en los amplificadores operacionales?

Comentarios negativos En los amplificadores operacionales (op-amps) es una técnica en la que una parte de la señal de salida se devuelve al entrada invertida (–) del amplificador operacional.Esta señal de retroalimentación se opone a la señal de entrada, lo que reduce la muy alta ganancia de bucle abierto del amplificador operacional y hace que el comportamiento del amplificador sea estable y predecible.

Sin retroalimentación negativa, la ganancia de un amplificador operacional es tan alta que incluso una entrada muy pequeña puede saturar la salida.Al aplicar retroalimentación negativa a través de componentes externos, generalmente resistencias, el amplificador opera en un configuración de bucle cerrado, donde la ganancia general la establece con precisión la red de retroalimentación en lugar de las características internas del amplificador operacional.

La retroalimentación negativa mejora estabilidad, linealidad, y ancho de banda, al tiempo que reduce la distorsión y la sensibilidad al ruido, los cambios de temperatura y los iones del componente v ariat.Por esta razón, la retroalimentación negativa es básica en los circuitos prácticos de amplificadores operacionales, incluidos amplificadores inversores y no inversores, para garantizar una amplificación de señal confiable y controlada.

¿Qué es un amplificador inversor?

un amplificador inversor es un tipo de amplificador-operacional Configuración diseñada para cambiar tanto el tamaño como la dirección de una señal.El voltaje de la fuente se aplica al terminal negativo, mientras que el terminal positivo se mantiene en un punto de referencia fijo.

En esta disposición, la salida resultante se mueve en la dirección opuesta a la señal original, los cambios positivos producen respuestas negativas y los cambios negativos producen respuestas positivas.

Una ruta de retroalimentación vincula la salida con la entrada del circuito, lo que garantiza un comportamiento controlado y un rendimiento confiable.Al seleccionar valores de resistencia adecuados, el circuito se puede configurar para proporcionar un nivel deseado de aumento de señal mientras se mantiene la estabilidad.

Cómo funciona un amplificador inversor

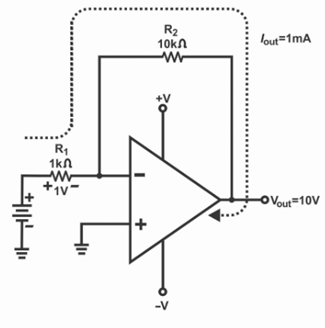

Figura 2. Diagrama de funcionamiento de un amplificador operacional inversor

Este circuito funciona dirigiendo una señal de voltaje a través de una resistencia en serie hacia un lado del amplificador operacional.El terminal de entrada opuesto se fija en un nivel de referencia, generalmente 0 V. Debido a la ruta de retroalimentación, el amplificador equilibra automáticamente sus entradas internas para que el punto de unión permanezca cerca del potencial cero, una condición conocida como referencia virtual.

A medida que ingresa la señal, el flujo eléctrico pasa a través de la primera resistencia y continúa a través de la ruta de retroalimentación conectada a la salida.El amplificador ajusta continuamente su nivel de salida para mantener este equilibrio.

Debido a esta acción, la salida final aparece como una señal ajustada proporcionalmente con polaridad opuesta.La fuerza de este efecto la establece la relación entre las dos resistencias, lo que permite un procesamiento de señal consistente y controlado.

¿Qué es un amplificador no inversor?

un amplificador no inversor también un tipo de amplificador operacional que aumenta una señal eléctrica manteniendo su polaridad sin cambios.El voltaje entrante se aplica al terminal positivo, por lo que la salida resultante sube y baja de la misma manera que la señal original.

Amplificador no inversor elegido cuando se debe preservar la dirección de la señal.Este amplificador se encuentra en sistemas de sonido, equipos de medición y tareas de amortiguación de voltaje donde es necesario mantener la forma de onda original.

Cómo funciona un amplificador no inversor

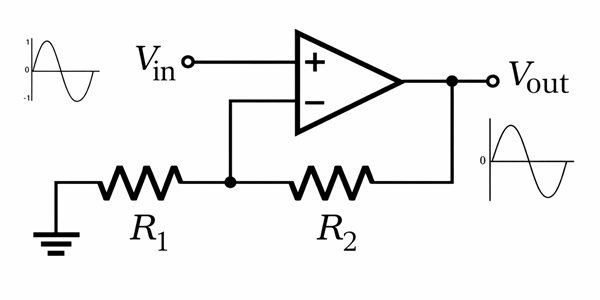

Figura 3. Circuito amplificador no inversor

Este circuito funciona permitiendo que el amplificador operacional compare una parte de su salida con una referencia fija a través de una ruta de retroalimentación.Una red de resistencias conecta la salida con el terminal de entrada opuesto, lo que permite que el dispositivo regule su respuesta automáticamente.

A medida que cambia el nivel de entrada, el amplificador ajusta su salida hasta alcanzar el equilibrio.El grado de aumento de la señal lo establece la relación entre los componentes de retroalimentación, lo que da como resultado un funcionamiento suave y confiable con ganancia de voltaje controlada.

Ventajas de los amplificadores inversores y no inversores

Ventajas de los amplificadores inversores:

• Proporciona un control de ganancia preciso y estable mediante relaciones de resistencia

• Produce un rendimiento predecible y consistente

• Útil para aplicaciones de mezcla y suma de señales

• Ayuda a reducir los efectos de ruido en la entrada.

• Diseño de circuito simple y confiable

Ventajas de los amplificadores no inversores:

• La señal de salida permanece en la misma dirección que la entrada.

• Resistencia de entrada muy alta, por lo que la fuente de señal no está cargada

• Conserva la forma de la señal original

• Fácil de diseñar y ajustar

• Ideal para amortiguar y amplificar señales débiles

Desventajas de los amplificadores inversores y no inversores

Desventajas de los amplificadores inversores:

• La señal de salida está invertida, lo que puede no ser adecuado para todas las aplicaciones.

• La resistencia de entrada está limitada por el valor de la resistencia de entrada.

• No es ideal para fuentes de señal de muy alta impedancia

• Requiere una cuidadosa selección de resistencias para una ganancia precisa

• Puede amplificar el ruido junto con la señal de entrada

Desventajas de los amplificadores no inversores:

• La ganancia no puede ser menor que uno (no puede atenuar señales)

• Ligeramente más sensible al ruido en frecuencias muy altas

• La salida puede saturarse si la señal de entrada es demasiado grande

• La precisión de la ganancia depende de la tolerancia de la resistencia

• Menos adecuado para aplicaciones de suma de señales

Aplicaciones de amplificadores inversores y no inversores

Aplicaciones de los amplificadores inversores:

Circuitos de mezcla y suma de señales de audio: combina múltiples entradas de audio en una única señal de salida.

Acondicionamiento de señales en sistemas de medición: ajusta los niveles de señal para que coincidan con el rango de entrada de los instrumentos.

Circuitos de computación analógica: realiza operaciones matemáticas como suma y resta.

Escalado y procesamiento de señales de sensores: convierte las salidas de sensores de bajo nivel en niveles de voltaje utilizables.

Tareas de configuración de formas de onda e inversión de señales: cambia la polaridad de la señal y ajusta el tamaño de la forma de onda.

Circuitos de filtro activo: filtra rangos de frecuencia específicos utilizando resistencias y condensadores.

Circuitos osciladores y generadores de funciones: ayudan a generar formas de onda estables.

Sistemas de control industrial: procesa señales de control para equipos de automatización.

Equipos de instrumentación y prueba: amplifica pequeñas señales para una medición precisa.

Interfaz de conversión de datos: acondiciona las señales antes de la conversión de analógico a digital o de digital a analógico.

Aplicaciones de amplificadores no inversores:

Amplificadores de audio y etapas de preamplificación: aumenta las señales de audio sin cambiar su dirección.

Circuitos buffer para fuentes de alta impedancia: evita la pérdida de señal de fuentes sensibles.

Circuitos de interfaz de sensores: amplifica las salidas de los sensores mientras preserva la forma de la señal.

Circuitos seguidores de voltaje: proporcionan ganancia unitaria con alta resistencia de entrada y baja resistencia de salida.

Etapas de aislamiento de señal: protege los circuitos sensibles de los efectos de carga.

Amplificación de señales biomédicas: fortalece pequeñas señales biológicas para equipos de monitoreo.

Acondicionamiento de señales de comunicación: mejora la intensidad de la señal para su transmisión o procesamiento.

Electrónica portátil: amplifica de manera eficiente las señales en dispositivos que funcionan con baterías.

Circuitos de adaptación de impedancia: garantiza una transferencia de señal adecuada entre etapas.

Amplificación del voltaje de referencia: aumenta los niveles de voltaje de referencia para circuitos de control precisos.

Cuándo utilizar amplificadores inversores frente a amplificadores no inversores

uso Amplificador inversor cuando la dirección del La señal de salida no importa. y Se requiere un control preciso de la ganancia..Amplificador inversor elegido para tareas de procesamiento de señales como mezcla, suma, filtrado y otras aplicaciones donde se deben combinar o manipular matemáticamente múltiples señales.La configuración inversora también es perfecta cuando se necesita una amplificación estable y predecible.

Amplificador no inversor es más adecuado cuando el La señal de salida debe permanecer en la misma dirección que la entrada..Cuando se trabaja con fuentes de señal sensibles, el amplificador no inversor es perfecto ya que proporciona una alta resistencia de entrada y no carga la fuente.El amplificador no inversor es ideal para almacenamiento en búfer, amplificación de audio y acondicionamiento de señales de sensores donde es necesario mantener la forma y la polaridad de la señal.

Solución de problemas de circuitos amplificadores inversores y no inversores

Cuando un amplificador inversor o no inversor no funciona como se esperaba, el primer paso es comprobar la fuente de alimentación conexiones y asegúrese de que el amplificador operacional esté recibiendo el voltaje correcto.Los voltajes de suministro incorrectos o faltantes son una causa común de mal funcionamiento.A continuación, Verifique que el nivel de la señal de entrada está dentro del rango permitido del amplificador operacional, ya que una entrada excesiva puede saturar la salida.

Valores de resistencia y conexiones También debe inspeccionarse cuidadosamente, ya que la colocación incorrecta de la resistencia o los valores incorrectos pueden provocar una ganancia inesperada o ninguna salida.Una conexión a tierra deficiente, conexiones sueltas o fuentes de señal ruidosas pueden provocar distorsión o inestabilidad.Además, pueden producirse oscilaciones de alta frecuencia si el diseño del circuito es deficiente o si no se utilizan condensadores de desacoplamiento adecuados cerca de los pines de alimentación.

Por sistemáticamente comprobando la fuente de alimentación, valores de los componentes, niveles de señal, y cableado, la mayoría de los problemas en los circuitos amplificadores inversores y no inversores se pueden identificar y corregir rápidamente.

Conclusión

Los amplificadores inversores y no inversores son circuitos importantes en electrónica.La retroalimentación negativa les ayuda a trabajar de forma estable y controlada.Cada tipo tiene sus propios usos, dependiendo de si es necesario invertir la señal o mantenerla igual.Al comprender estos conceptos básicos, podrá elegir el amplificador adecuado y utilizarlo correctamente en diferentes circuitos electrónicos.
