Cómo mejorar la señal con filtros de paso alto
2026-04-24 170

Los filtros de paso alto son circuitos esenciales en electrónica que ayudan a controlar cómo se comportan las señales en función de su frecuencia.Se utilizan ampliamente para eliminar ruidos de baja frecuencia no deseados y al mismo tiempo permitir el paso de señales útiles de alta frecuencia.En este artículo, aprenderá cómo funcionan los filtros pasivos de paso alto, cómo la frecuencia afecta su rendimiento y cómo calcular valores principales como la frecuencia de corte.También cubre temas como aplicaciones, tipos de filtros, comportamiento de la señal y cómo solucionar problemas comunes en circuitos reales.

Catálogo

Figura 1. Visualización del procesamiento de señales del filtro de paso alto

¿Qué es un filtro pasivo de paso alto y cómo funciona?

un filtro pasivo de paso alto Es un circuito simple que deja pasar señales de alta frecuencia mientras Reducir las señales de baja frecuencia..se llama pasivo ya que utiliza sólo un resistencia y condensador, sin ningún poder externo.el condensador juega el papel principal: bloquea señales de baja frecuencia pero permite que las señales de alta frecuencia pasen más fácilmente.En una configuración RC típica, el capacitor está en serie con la entrada y el La resistencia está conectada a tierra., con la salida tomada a través de la resistencia.A medida que aumenta la frecuencia de la señal, el condensador ofrece menos resistencia, por lo que aparece más señal en la salida.El punto donde el filtro comienza a pasar señales de manera efectiva se llama frecuencia de corte:

Por debajo de esta frecuencia, las señales se debilitan, mientras que por encima de ella, pasan más claramente.Estos filtros se utilizan en circuitos de señal y audio para eliminar el ruido de baja frecuencia y mejorar la calidad de la señal.

Circuito de filtro de paso alto RC simple

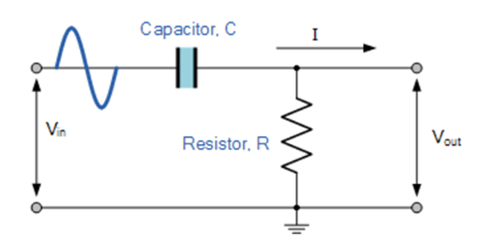

Figura 2. Diagrama del circuito del filtro de paso alto RC pasivo

Cómo afecta la frecuencia a un filtro de paso alto

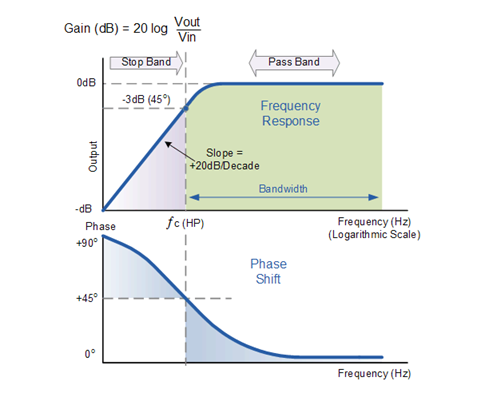

Figura 3. Respuesta de frecuencia de un filtro de paso alto de primer orden

El comportamiento de un filtro de paso alto depende del frecuencia de la señal de entrada.A bajas frecuencias, el condensador tiene una alta reactancia, por lo que limita la señal y solo aparece una pequeña salida.A medida que aumenta la frecuencia, la reactancia del condensador disminuye, lo que permite que pase más corriente y aumenta el voltaje de salida.

Esto se puede ver en el respuesta de frecuencia (gráfico de Bode), donde la producción aumenta aproximadamente +20 dB por década (6 dB por octava) hasta alcanzar la frecuencia de corte.En este punto, la salida es aproximadamente 70,7% de la entrada (−3 dB), marcando la transición de la atenuación al paso efectivo de la señal.En frecuencias más altas, la mayor parte de la señal pasa con una pérdida mínima.

El filtro también afecta la fase.La señal de salida adelanta a la entrada, con un cambio de fase de aproximadamente +45° en la frecuencia de corte, y se acerca 0° a frecuencias más altas.En teoría, el filtro puede pasar frecuencias muy altas, pero en los circuitos reales, el rendimiento está limitado por los componentes utilizados.

¿Qué es la frecuencia de corte y el cambio de fase?

La frecuencia de corte define el punto donde un filtro de paso alto pasa de señales atenuantes a señales de paso.A esta frecuencia, la salida es aproximadamente el 70,7% de la entrada (−3 dB).Para un filtro de paso alto RC simple, se calcula utilizando la fórmula RC estándar.

La ganancia del filtro depende de la frecuencia y se puede expresar como:

donde la reactancia capacitiva es:

A medida que aumenta la frecuencia, Xc disminuye, permitiendo que pase más señal a la salida.

El filtro también introduce un cambio de fase.En un filtro de paso alto, la señal de salida precede a la entrada.En la frecuencia de corte, el cambio de fase es de aproximadamente +45° y gradualmente se acerca a 0° en frecuencias más altas.

Cálculo del filtro de paso alto paso a paso

Para calcular la frecuencia de corte de un filtro de paso alto, necesita los valores de resistencia y condensador.Por ejemplo,R = 240 kΩ y c = 82 pF, la frecuencia de corte se puede encontrar usando:

Sustituir los valores en la fórmula da un resultado de aproximadamente 8.087 Hz, que se puede redondear a 8,09 kHz (o aproximadamente 8 kHz).Esto significa que las señales por encima de esta frecuencia pasarán más fácilmente, mientras que las señales de frecuencia más baja se reducirán.

Aplicaciones de los filtros de paso alto

Sistemas de audio - Se utiliza para eliminar ruidos o zumbidos de baja frecuencia, mejorando la claridad del sonido en altavoces y amplificadores.

micrófonos - Ayuda a reducir los ruidos de fondo, el ruido del viento y el ruido de manejo en los sistemas de grabación.

Procesamiento de señales - Elimina las interferencias de baja frecuencia y limpia las señales antes de su posterior procesamiento.

Sistemas de comunicación - Filtra el ruido de baja frecuencia no deseado para mejorar la calidad de transmisión de la señal.

Circuitos de sensores - Se utiliza en sensores para centrarse en cambios rápidos o señales de alta frecuencia, como vibración o detección de movimiento.

Circuitos de RF y electrónica - Bloquea los componentes de CC al tiempo que permite el paso de las señales de CA, protegiendo los componentes sensibles.

Filtrado de fuente de alimentación - Elimina la ondulación de baja frecuencia y estabiliza las rutas de la señal.

Señales Biomédicas - Filtra la deriva de la línea base en las señales de ECG o EEG para resaltar cambios importantes.

Procesamiento de imágenes - Mejora los bordes y los detalles finos eliminando componentes de baja frecuencia.

Sistemas de instrumentación - Mejora la precisión de la medición eliminando la señal lenta v iones ariat.

Filtro de paso alto de segundo orden y por qué se utiliza

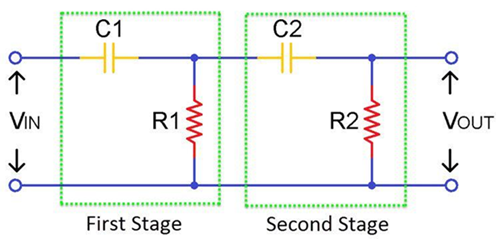

Figura 4. Filtro de paso alto pasivo de segundo orden

un filtro de paso alto de segundo orden es un versión mejorada de un filtro de paso alto básico que proporciona una separación más nítida y efectiva entre señales de baja y alta frecuencia.Normalmente se forma combinando dos etapas de filtrado de primer orden, lo que aumenta el rendimiento del filtrado.

En comparación con un filtro de primer orden, un El diseño de segundo orden tiene una caída más pronunciada. de −40 dB por década (12 dB por octava).Esto significa que reduce las señales de baja frecuencia no deseadas mucho más rápido, lo que lo hace más adecuado para aplicaciones que requieren una salida de señal más limpia.

Diferenciador RC pasivo

Un diferenciador RC pasivo es un circuito de filtro de paso alto simple que produce una salida proporcional a la tasa de cambio de la señal de entrada.Utiliza únicamente una resistencia y un condensador, lo que lo convierte en un diseño básico y de bajo costo.A diferencia de los filtros de paso alto estándar utilizados para el filtrado general, un diferenciador se utiliza específicamente para resaltar cambios rápidos en una señal, como bordes o picos.

Cómo funciona un circuito diferenciador RC

En un diferenciador RC, el condensador se conecta en serie con la señal de entrada y la resistencia se conecta a tierra, con la salida a través de la resistencia.Cuando la señal de entrada cambia rápidamente, el condensador permite que fluya una breve corriente, lo que produce un voltaje agudo a través de la resistencia.Si la señal de entrada es constante o cambia lentamente, fluye muy poca corriente, lo que da como resultado una salida muy pequeña.

Para una diferenciación adecuada, el circuito está diseñado de modo que la constante de tiempo (RC) sea mucho menor que el período de la señal.Esta condición permite que la salida siga de cerca la derivada de la forma de onda de entrada:

Filtro de paso alto versus filtro de paso bajo

pase alto y filtros de paso bajo son circuitos basicos Se utiliza para controlar cómo pasan las señales en función de su frecuencia.La principal diferencia es cómo tratan las frecuencias bajas y altas.

Un filtro de paso alto permite el paso de señales de alta frecuencia mientras reduce las señales de baja frecuencia.Por el contrario, un filtro de paso bajo permite el paso de señales de baja frecuencia mientras reduce las señales de alta frecuencia.Esto los hace útiles para diferentes propósitos según la aplicación.

Característica	Alto Pasar filtro	Bajo Pasar filtro
Función	pasa alto frecuencias	Pasa bajo frecuencias
Bloques	Señales de baja frecuencia	alta frecuencia señales
Comportamiento del condensador	Bloquea baja frecuencia, pasa alto	Pasa baja frecuencia, bloques de altura
Salida baja Frecuencia	muy bajo	Alto
Salida en alto Frecuencia	Alto	muy bajo
Uso común	Eliminar ruido, detectar cambios	señales suaves, reducir el ruido

Cómo elegir el filtro de paso alto adecuado para su circuito

Identificar el rango de señal - Determine las frecuencias de señal útiles que desea conservar y el ruido de baja frecuencia que desea eliminar.

Establecer el punto de corte - Coloque el corte justo debajo de la señal útil más baja para que pasen las señales importantes y se reduzcan las no deseadas.

Elija el orden de filtrado:

primer orden → simple y adecuado para filtrado básico

segundo orden → mejor para un filtrado más fuerte y una separación de señales más nítida

Decidir entre pasivo y activo:

Filtro pasivo → simple, no necesita energía, pero puede reducir la intensidad de la señal

Filtro activo → utiliza un amplificador operacional, proporciona ganancia y ofrece un mejor control

Considere los valores de los componentes - Seleccione valores de resistencia y condensador apropiados para que coincidan con su rango de frecuencia objetivo.

Verifique los factores reales - Tenga en cuenta la tolerancia de los componentes, el ruido y el nivel de señal para garantizar un rendimiento estable.

Coincide con la aplicación - Elija el filtro según dónde se utilizará, como sistemas de audio, sensores o circuitos de comunicación.

Cómo la calidad de la señal y el cambio de fase afectan la salida de la señal

Calidad de la señal en un filtro de paso alto está directamente influenciado por cómo el circuito maneja las diferentes frecuencias. Componentes de baja frecuenciaSe reducen los ruidos no deseados, como zumbidos o derivas, lo que ayuda a producir una señal de salida más limpia.Al mismo tiempo, señales de alta frecuencia pasar más eficazmente con una pérdida mínima.Sin embargo, cerca de la región de corte, la amplitud de la señal se reduce parcialmente, lo que puede debilitar ligeramente la salida si el filtro no está diseñado correctamente.

Junto con los cambios en amplitud, un filtro de paso alto también introduce un cambio de fase, lo que significa que la señal de salida no ocurre exactamente al mismo tiempo que la entrada.La salida normalmente adelanta a la señal de entrada, siendo la diferencia de fase mayor en frecuencias bajas y disminuyendo gradualmente a medida que aumenta la frecuencia.A frecuencias más altas, la salida se vuelve más alineada con la entrada.Estos efectos son necesarios en aplicaciones reales, ya que ambos calidad de la señal y sincronización puede afectar el rendimiento en sistemas de audio, circuitos de comunicación y sistemas de medición.

Cómo solucionar el ruido o la pérdida de señal en circuitos de paso alto

Verifique la configuración de corte - Si el límite es demasiado alto, la señal útil se atenúa.Bájelo para que las frecuencias deseadas pasen con claridad.

Utilice valores de componentes correctos y piezas de calidad. - Elija valores precisos de resistencias y condensadores y utilice componentes estables y de baja tolerancia (por ejemplo, condensadores de película) para reducir los iones y el ruido.

Mejorar la conexión a tierra y el diseño. - Mantenga las rutas de tierra cortas y limpias, evite los bucles de tierra y coloque los componentes cerca unos de otros para reducir las interferencias.

Minimizar los efectos parásitos. - Los cables largos y la mala disposición de la PCB añaden resistencia y capacitancia no deseadas.Utilice trazas cortas y rutas adecuadas.

Agregar almacenamiento en búfer (si es necesario): use un búfer o una etapa de amplificador operacional para evitar la carga, especialmente cuando la siguiente etapa consume corriente y debilita la señal.

Escudo contra ruido externo - Utilice blindaje, cables trenzados o una carcasa adecuada para reducir la interferencia electromagnética (EMI).

Verifique la fuente de señal y la impedancia de carga - La falta de coincidencia puede causar pérdida de señal.Asegúrese de que la fuente y la carga sean compatibles con el diseño del filtro.

Utilice un filtrado de fuente de alimentación adecuado (para filtros activos) - El ruido en la fuente de alimentación puede afectar la salida.Agregue condensadores de desacoplamiento si usa amplificadores operacionales.

Conclusión

Los filtros de paso alto desempeñan un papel importante en la mejora de la calidad de la señal al reducir los componentes de baja frecuencia no deseados y permitir el paso de señales útiles.Desde circuitos RC básicos hasta diseños y diferenciadores de segundo orden más avanzados, estos filtros se aplican ampliamente en muchos sistemas electrónicos.Al comprender cómo funcionan, cómo elegir el diseño correcto y cómo solucionar problemas comunes, podrá aplicar filtros de paso alto de manera efectiva en sus circuitos y lograr un mejor rendimiento en sus aplicaciones.
