La mayoría de los dispositivos electrónicos utilizan corriente continua, mientras que la red eléctrica suministrada a hogares e industrias es corriente alterna (CA).El rectificador de media onda es el rectificador más simple.Utiliza un diodo, una resistencia y, a veces, un transformador para producir CC pulsante.Este artículo explica cómo funciona un rectificador de media onda, muestra su circuito y símbolo e introduce fórmulas básicas.También compara el rectificador de media onda con el rectificador de onda completa para mostrar cuándo se usa cada uno.¡Empecemos!

Catálogo

Figura 1. Circuito rectificador de media onda

¿Qué es un rectificador de media onda?

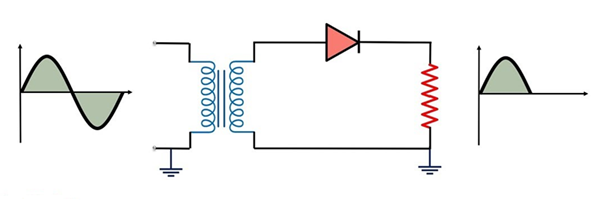

rectificador de media onda es el tipo más simple de rectificador utilizado para convertir corriente alterna (CA) en corriente continua (CC).El rectificador de media onda funciona permitiendo que solo pase la mitad de la forma de onda de CA mientras bloquea la otra mitad.Esto se hace usando un solo diodo, junto con una resistencia de carga y, a veces, un transformador para aislamiento o ajuste de voltaje.

La salida producida por un rectificador de media onda fluye en una sola dirección, pero no es uniforme.En cambio, aparece como una serie de pulsos, conocidos como CC pulsante.Debido a esto, generalmente se agrega un filtro para que la salida sea más estable.Dado que no se utiliza la mitad de la forma de onda de CA, la eficiencia de un rectificador de media onda es menor que la de un rectificador de onda completa.

Símbolo del rectificador de media onda

Figura 2. Símbolo del rectificador de media onda

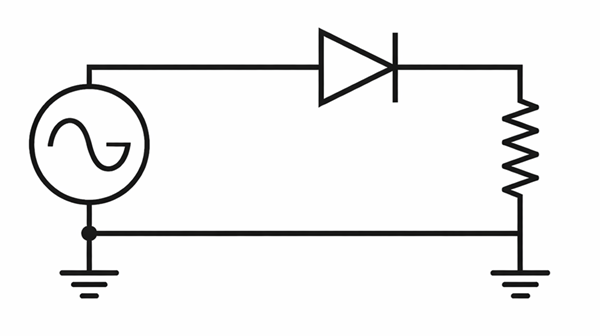

El rectificador de media onda incluye una fuente de CA, un diodo y una resistencia de carga.El diodo permite que la corriente fluya en una sola dirección, por lo que solo pasa la mitad de la forma de onda de CA mientras que la otra mitad está bloqueada.El voltaje de salida aparece a través de la resistencia y fluye en una sola dirección, creando CC pulsante.Este símbolo representa la forma más básica de rectificación y se utiliza para explicar cómo la energía CA se convierte en CC.

Diagrama del circuito rectificador de media onda

Figura 3. Diagrama del circuito rectificador de media onda

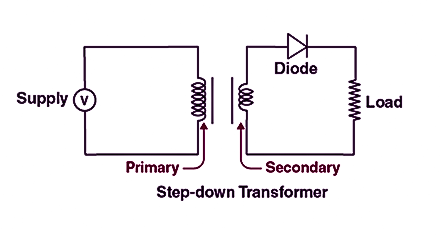

El suministro de CA se conecta primero a un transformador reductor, que reduce el voltaje y proporciona aislamiento.Luego, la salida de CA del transformador se aplica a un solo diodo.Durante la mitad del ciclo de CA, el diodo permite que la corriente fluya a través de la resistencia de carga, produciendo un voltaje de salida.Durante la otra mitad, el diodo bloquea la corriente.Como resultado, el voltaje a través de la carga es CC pulsante, que fluye en una sola dirección.

Forma de onda de salida del rectificador de media onda

Figura 4. Forma de onda de salida de un rectificador de media onda

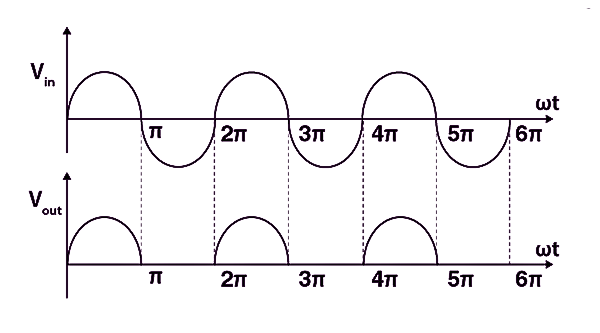

La onda superior es el voltaje CA de entrada, que tiene ciclos positivos y negativos.La onda inferior es el voltaje de salida, donde solo aparece la mitad positiva de la señal de CA.Durante el semiciclo positivo, el diodo conduce y hay voltaje presente en la salida.Durante el semiciclo negativo, el diodo bloquea la corriente, por lo que el voltaje de salida se vuelve cero.Esto da como resultado una salida de CC pulsante que fluye en una dirección pero no es suave.

Fórmulas de cálculo del rectificador de media onda

Voltaje de entrada máximo:

V_m = valor máximo de la tensión de entrada de CA

Voltaje de salida promedio (CC):

Corriente de salida promedio (CC):

Voltaje de salida RMS:

Corriente de salida RMS:

Factor de ondulación:

Eficiencia de rectificación:

Voltaje inverso máximo (PIV) del diodo:

Pérdidas de potencia en rectificador de media onda

¿Por qué un rectificador de media onda desperdicia energía?Este circuito utiliza solo una parte de la señal de CA entrante, mientras que la parte restante está bloqueada por el diodo y no produce salida.La energía extra se disipa en forma de calor en el diodo, cables de conexión, y resistencia de carga.Estas pérdidas reducen en gran medida la salida utilizable, lo que limita este rectificador al uso educativo, demostraciones de laboratorio y circuitos de prueba básicos, en lugar de aplicaciones que exigen energía.

Eficiencia del rectificador de media onda

La eficiencia de un rectificador de media onda indica la eficacia con la que cambia la potencia de entrada de CA en potencia de salida de CC.En condiciones ideales, su mayor eficiencia posible es aproximadamente 40,6%, lo que significa que menos de la mitad de la energía suministrada se convierte en producción útil.En circuitos prácticos, este valor cae aún más debido a la resistencia interna y las pérdidas de componentes, lo que hace que el rectificador no sea adecuado para una conversión de energía eficiente.

Factor de ondulación en rectificador de media onda

El factor de ondulación describe la cantidad de iones v ariat que quedan en el voltaje de salida rectificado.Debido a que el rectificador de media onda produce CC en pulsos separados, la salida contiene fluctuaciones eficientes en lugar de un nivel constante.Sin ningún componente de suavizado, el factor de ondulación es aproximadamente 1.21, lo que muestra que la porción fluctuante es mayor que la producción promedio.Para reducir este efecto, se agrega un condensador de filtro para suavizar el voltaje.

Rectificador de media onda con condensador de filtro

El rectificador de media onda con un condensador de filtro ayuda a que el voltaje de salida sea menos irregular y más estable.El condensador se coloca a través de la resistencia de carga.Cuando el diodo permite el paso de la corriente, el condensador almacena energía cargándose.Cuando el diodo se apaga, el condensador libera esta energía almacenada a la carga.Esto llena los espacios entre pulsos y reduce la ondulación en la salida.Si bien esto mejora la salida de CC, todavía no es tan fluido ni tan eficiente como otros tipos de rectificadores.

Ventajas y desventajas del rectificador de media onda

Ventajas de un rectificador de media onda:

• Diseño de circuito muy simple

• Requiere sólo un diodo

• Tamaño de circuito pequeño

• Útil para aplicaciones de baja corriente

Desventajas de un rectificador de media onda:

• Muy baja eficiencia

• Utiliza sólo la mitad del ciclo de entrada de CA

• El voltaje de salida contiene una gran ondulación

• La salida de CC no es fluida

• Mala regulación de voltaje

• No apto para uso de alta corriente o alta potencia.

• Mayor pérdida de potencia en comparación con otros rectificadores

• Requiere componentes de filtro grandes para mejorar el rendimiento

Rectificador de media onda versus rectificador de onda completa

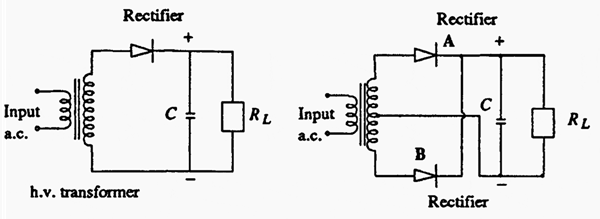

El rectificador de media onda convierte CA en CC utilizando solo la mitad de la forma de onda de CA, lo que lo hace simple pero ineficiente.Un rectificador de onda completa utiliza ambas mitades de la forma de onda de CA, lo que produce una salida de CC más suave y eficiente.

Figura 5. Rectificador de media onda versus rectificador de onda completa

Aplicaciones de los rectificadores de media onda

Educativo – utilizado para enseñar conceptos básicos de rectificadores y diodos.

Laboratorio – aplicado en circuitos simples de prueba y demostración

Proyectos estudiantiles – utilizado en construcciones de electrónica básica

Detección de radio AM – ayuda a detectar señales de audio de ondas de radio

Carga de batería de bajo consumo – adecuado para dispositivos pequeños y de baja corriente

Fuentes de alimentación sencillas – proporciona salida de CC básica donde no se requiere suavidad

Circuitos prototipo – utilizado para pruebas rápidas debido a su diseño simple

Circuitos de recorte de señal – limita parte de una forma de onda de señal

Circuitos indicadores LED – alimenta LED en aplicaciones de baja corriente

Circuitos de temporización y activación. – proporciona pulsos de CC básicos

Fuentes de alimentación de sensores – suministra CC a sensores simples

Kits de electrónica de bricolaje – comúnmente incluido en kits para principiantes

Demostraciones de rectificadores – se utiliza para mostrar visualmente la conversión de CA a CC

Conclusión

El rectificador de media onda es una forma sencilla y económica de convertir CA en CC, que se utiliza principalmente para aprendizaje y experimentos básicos.Aunque tiene baja eficiencia y alta ondulación, le ayuda a comprender la idea básica de la rectificación y le prepara para circuitos rectificadores más avanzados.
