PC817 Optoisolators Pinout, hoja de datos y alternativas
2024-11-18 14341

Serie PC817, un componente esencial para el aislamiento óptico en circuitos electrónicos.Compuesto por un diodo emisor de luz infrarroja (IRED) y un fototransistor, la serie PC817 es excelente para transmitir señales mientras mantiene la separación eléctrica.

Catalogar

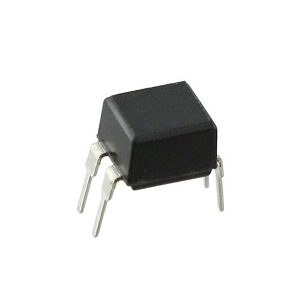

¿Qué es PC817?

El PC817 Optoisolator es un dispositivo que combina un diodo infrarrojo y un fototransistor para mejorar el rendimiento y la durabilidad en los sistemas electrónicos.Es particularmente útil para reducir el ruido eléctrico, lo que ayuda a mantener señales claras en circuitos complejos.Esta característica es beneficiosa en entornos con maquinaria pesada y otras fuentes de interferencia eléctrica donde los métodos de filtrado de ruido típicos pueden no funcionar bien.El PC817 asegura que las señales de control se transmitan con precisión a pesar del fondo ruidoso.También ofrece protección contra altos voltajes y reduce el riesgo de descargas eléctricas, lo que hace que los sistemas electrónicos sean más seguros y confiables.Los ajustes en corrientes y resistencias pueden mejorar el tiempo de respuesta del dispositivo y la eficiencia general, por lo que es una herramienta versátil en varias aplicaciones electrónicas, desde sistemas automotrices hasta electrónica de consumo.

Características de PC817

• Paquete de inmersión de 4 pines - Diseño compacto que se ajusta fácilmente a varios diseños de circuito.

• Paquete de molde de doble transferencia - Adecuado para soldar en flujo, lo que lo hace ideal para procesos de fabricación y ensamblaje.

• Voltaje de alto colector-emisor (VCEO: 80V) - Permite que el dispositivo maneje niveles de voltaje más altos, mejorando su versatilidad en diferentes aplicaciones electrónicas.

• Relación de transferencia actual (CTR) - Garantiza una relación de transferencia mínima de 50% a 5 mA de corriente y 5V en todo el emisor de colección, lo que garantiza un rendimiento confiable.

• Varios rangos de CTR disponibles - Ofrece flexibilidad para seleccionar el nivel apropiado de rendimiento necesario para diferentes proyectos.

• Alto voltaje de aislamiento - Proporciona una excelente separación entre la entrada y la salida, mejorando la seguridad y evitando las descargas eléctricas al bloquear los altos voltajes que pasan a través del circuito.

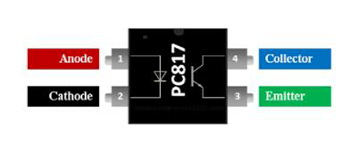

Configuración PC817 Pinout

Dimensiones de PC817

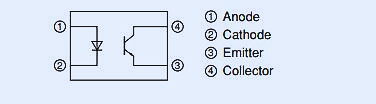

Diagrama de bloques de PC817

Especificaciones de PC817X

Especificaciones detalladas de microelectrónicas nítidas PC817X.

Alternativas PC817 IC

• TLP321

• PC817A

• PC817B

• PC817C

• PC817D

Usos comunes del optoacopler PC817

• Aislamiento de E/S para unidades de microcontroladores (MCU) - Proporciona un aislamiento eléctrico entre los dispositivos MCU y externos, protegiendo el microcontrolador de los picos de voltaje e interferencia.

• Supresión de ruido en los circuitos de conmutación - Reduce el ruido eléctrico no deseado en los circuitos con operaciones de conmutación frecuentes, asegurando un rendimiento estable.

• Transmisión de señal entre circuitos de diferentes potenciales e impedancias - Facilita la comunicación segura y eficiente entre los circuitos con diferentes niveles de voltaje y características de impedancia.

• Circuitos de aislamiento eléctrico - Asegura la separación eléctrica completa entre dos partes de un circuito para evitar daños y mejorar la seguridad.

• Circuitos de conmutación de E/S del microcontrolador - Permite que el MCU controle o cambie los dispositivos externos mientras mantiene el aislamiento.

• Aislamiento de señal - previene la interferencia de la señal al aislar la fuente del destino, mejorando la claridad de la señal.

• Circuitos de acoplamiento de ruido - Reduzca el acoplamiento de ruido en circuitos electrónicos sensibles, mejorando el rendimiento general.

• Aislamiento de circuitos digitales de analógicos - Proteja los circuitos analógicos de la interferencia causada por el ruido del circuito digital, asegurando un procesamiento preciso de la señal.

• Control de potencia de AC/DC - Se utiliza para controlar el flujo de potencia en circuitos de CA/CC mientras se mantiene la seguridad a través del aislamiento eléctrico.

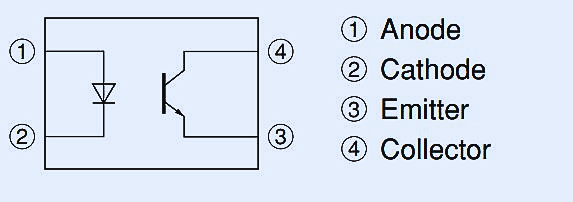

Usos y beneficios del IC PC817

El IC PC817 contiene un LED (infrarrojo) IR y un fototransistor, donde el transistor está controlado por la luz (fotón).Cuando se activa el LED IR, emite una luz que golpea el fototransistor, lo que hace que se conduzca.Esta disposición asegura que el LED IR y el fototransistor estén óptimamente alineados para una transmisión de señal efectiva.

Este IC es necesario para proporcionar aislamiento eléctrico entre dos circuitos interconectados uno conectado al LED IR y el otro al fototransistor.La señal digital del LED IR se replica en el fototransistor sin un enlace eléctrico directo, asegurando el aislamiento.Esta característica es valiosa para proteger la electrónica digital confidencial de entornos de señal ruidosos.Si el diseño de su circuito requiere un aislamiento óptico para mantener la integridad de la señal y la confiabilidad del sistema, el IC PC817 es una excelente opción.

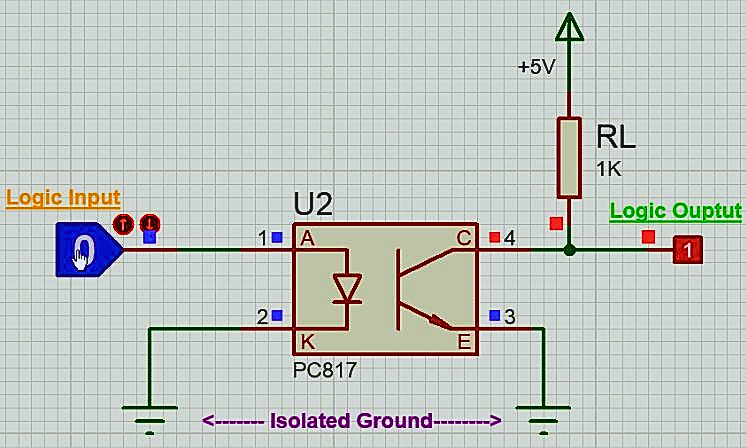

¿Cómo aprovechar al máximo el IC PC817?

Usar el IC PC817 es sencillo.Aquí hay una guía simple:

• Conecte el pin del ánodo del LED IR (pin 1) a una entrada lógica aislada.

• Adjunte el cátodo (pin 2) del IR LED al suelo.

• Use una resistencia de 1K para extraer el pin de colector del transistor y conectarlo a la salida del circuito lógico elegido.

• Conecte el emisor (pin 4) al suelo.

Detalles de la operación:

• Cuando la entrada lógica es baja, el LED IR permanece apagado y el transistor permanece inactivo, manteniendo la salida de la lógica alta.En este ejemplo, el voltaje de salida se establece en +5V, pero puede variar entre +5V y 30V.

• Cuando la entrada lógica es alta (al menos 1.25 V, que es el voltaje hacia adelante del diodo), el LED IR se ilumina, activando el fototransistor.Esto hace que el coleccionista y el emisor se corten, lo que eleva el voltaje de salida lógica a cero.Esta configuración garantiza la entrada en la salida lógica mientras mantiene el aislamiento entre los dos.

Características de rendimiento:

• Se requieren los tiempos de respuesta, como el tiempo de elevación (TR) y el tiempo de caída (TF) al cambiar los estados.Para el PC817, tanto el aumento (TPDHL) como los tiempos de caída (TPDLH) son aproximadamente 18 microsegundos.

Este método asegura que sus circuitos lógicos estén aislados de forma segura y respondan a los cambios en la entrada.

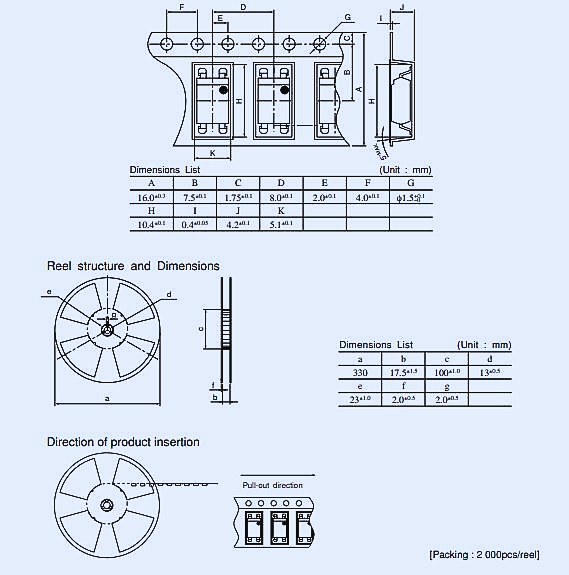

Embalaje de PC817

Detalles del fabricante PC817

Sharp Microelectrónica de las Américas (SMA), ubicada en Camas, Washington, es una división de Sharp Electronics Corporation.Lidera a proporcionar productos y tecnologías avanzadas, incluidas LCD, optoelectrónica, soluciones de memoria, tecnologías de imágenes y componentes de RF.Conocido por su compromiso con la innovación y la atención al cliente, SMA juega un papel en los sectores de consumidores y comerciales, ayudando a los fabricantes a alcanzar sus objetivos con confianza.El enfoque de la compañía en la investigación y el desarrollo asegura que sus ofertas, como el optoisolador PC817, no solo satisfagan las demandas actuales sino que también anticipan las necesidades tecnológicas futuras.Este enfoque con visión de futuro respalda los avances en campos como la automatización y la gestión de la energía, lo que refuerza la reputación de SMA por fomentar el progreso de la industria a través de la fabricación de calidad y las fuertes relaciones de proveedores.
