PIC16F628A Microcontrolador: diagramas, detalles de pinout y análisis de hoja de datos
2024-11-05 11245

El microcontrolador Microchip Technology PIC16F628A ofrece una solución rentable con características robustas como un oscilador de 4 MHz y 128 bytes de EEPROM.Básico para aplicaciones diversas, este dispositivo versátil garantiza la confiabilidad y la adaptabilidad en los sistemas integrados.Explore las capacidades PIC16F628A para mejorar sus proyectos.

Catalogar

PIC16F628A

Descripción general del microcontrolador PIC16F628A

El PIC16F628A El microcontrolador combina rentabilidad con alto rendimiento, utilizando una sofisticada arquitectura RISC que mejora el procesamiento al permitir instrucciones de 14 bits y operaciones de datos de 8 bits simultáneamente.Su tubería de doble etapa casi garantiza la ejecución de instrucciones de un solo ciclo, aumentando la velocidad, aunque las ramas del programa toman dos ciclos.Con 35 instrucciones simplificadas, logra una notable compresión de código y ventajas de velocidad sobre microcontroladores similares, lo que hace que sea mejor posible para aplicaciones que requieran un firmware compacto y de funcionamiento rápido.

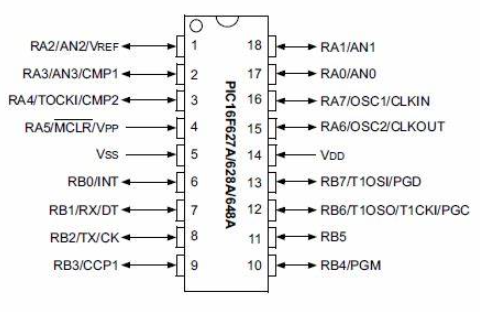

PIC16F628A PINOUT

PIC16F628A Pinout

PIC16F628A Modelo CAD

PIC16F628A CAD Model

Atributos del microcontrolador PIC16F628A

Categoría
 Característica
 Detalles
UPC Presupuesto
 Operante Velocidad
 DC - 20 MHz

Interrumpir Capacidad
 Sí

Hardware Pila
 8 niveles de profundidad

Direccionamiento Modos
 Directo, Indirecto y relativo

Instrucción Contar
 35 Instrucciones de una sola palabra

Instrucción Ciclo
 Todo soltero ciclo excepto ramas
Especial Características
 Oscilador Opción
 Interno (4 MHz, ± 1% de precisión;48 kHz, baja potencia), externa

Modos de potencia
 Modo de suspensión

Adicional Características
 Programable pull-ups débiles en portb, maestro transparente/pin de entrada

Perro guardián Minutero
 Independiente oscilador

Programación Y características de reinicio
 Bajo voltaje Programación, Programación Serial de Circuito ™

Protección & Reiniciar
 Programable Protección de código, reinicio de marrón, restablecimiento de encendido

Temporizadores
 Encendido Temporizador, temporizador de inicio del oscilador

Voltaje & Rango de temperatura
 2.0-5.5V, Rango de temperatura industrial y extendido

Memoria Resistencia y retención
 100,000 escribe (flash), 1,000,000 de escrituras (EEPROM), retención de 40 años
De baja potencia Características
 Apoyar Actual
 100 na @ 2.0V, típico

Operante Actual
 12 μA @ 32 KHz, 2.0V, típico;120 μA @ 1 MHz, 2.0V, típico

Perro guardián Corriente del temporizador
 1 μA @ 2.0V, típico

Temporizador1 Corriente del oscilador
 1.2 μA @ 32 kHz, 2.0V, típico

De doble velocidad Oscilador interno
 4 MHz y 48 kHz, seleccionable;4 μs Wake-Up @ 3.0v
Periférico Características
 Pins de E/S
 16 alfileres con control de dirección individual

Transmisión LED Capacidad
 Alta corriente fregadero/fuente

Cosa análoga Módulo comparador
 Dos análogos Comparadores, VREF en chip, referencia seleccionable, salidas externas

Temporizadores
 Temporizador0: 8 bits con preescalador;Temporizador1: 16 bits;Temporizante2: 8 bits con preescalador y postcaler

PWM y Módulos de comunicación
 De 16 bits Capturar/comparar, PWM de 10 bits, USART/Sci direccionable

Especificaciones técnicas

Tipo
Parámetro
Fábrica Tiempo de entrega
 8 semanas
Montar y Tipo de montaje
 Montaje en superficie
Paquete / Caso
 20-ssop (0.209, 5.30 mm de ancho)
Número de Patas
 20
Número de E/OS
 16
Perro guardián Temporizadores
 Sí
Operante Rango de temperatura
 -40 ° C ~ 125 ° C ejército de reserva
Embalaje
 Tubo
Serie
 Pic® 16F
Publicación Año
 1997
JESD-609 Código
 E3
Pbfree Código
 Sí
Parte Estado
 Activo
Humedad Nivel de sensibilidad (MSL)
 1 (ilimitado)
Código ECCN
 EAR99
Terminal Finalizar
 Lata mate (Sn)
Potencia máxima Disipación
 800MW
Terminal Posición
 DUAL
Terminal Forma
 Ala de la gaviota
Peak Reflow Temperatura (CEL)
 260
Suministrar Voltaje
 5V
Terminal Paso
 0.65 mm
Frecuencia
 20MHz
Tiempo@pico Reflujo de temperatura (s)
 40
Parte base Número
 PIC16F628A
Suministrar Voltaje-max (VSUP)
 5.5V
Suministrar Voltaje-Min (VSUP)
 4.5V
Interfaz
 Sci, Uart, Usart
Memoria Tamaño
 3.5kb
Oscilador Tipo
 Interno
Tamaño de la carnero
 224 x 8
Voltaje - Suministro (VCC/VDD)
 3V ~ 5.5V
UPS/UCS/periférico Tipo de ICS
 Microcontrolador, Risc
Centro Procesador
 Foto
Periféricos
 Apagón Detectar/restablecer, por, pwm, wdt
Programa Tipo de memoria
 DESTELLO
Tamaño de núcleo
 De 8 bits
Programa Tamaño de memoria
 3.5kb 2k x 14
Conectividad
 Uart/Usart
Tamaño de bit
 8
Acceso Tiempo
 20 μs
PWM Canales
 SÍ
DAC Canales
 NO
Número de Temporizadores/contadores
 3
Eeprom Tamaño
 128 x 8
En chips Programa de ancho de ROM
 14
Familia CPU
 Foto
Longitud
 7.2 mm
Altura Sentado (max)
 2 mm
Radiación Endurecimiento
 No
ROHS Estado
 ROHS3 Obediente
Plomo libre
 Plomo libre

Piezas con especificaciones similares

Especificación
 PIC16F628A-E/SS
 PIC16C558-04I/SS
 PIC16F687-I/SS
 PIC16F627-I/SS
Fabricante
 Pastilla Tecnología
 Pastilla Tecnología
 Pastilla Tecnología
 Pastilla Tecnología
Paquete / Caso
 20-ssop (0.209, 5.30 mm de ancho)
 20-ssop (0.209, 5.30 mm de ancho)
 20-ssop (0.209, 5.30 mm de ancho)
 20-ssop (0.209, 5.30 mm de ancho)
Número de Patas
 20
 20
 20
 20
Bus de datos Ancho
 8b
 8b
 8b
 8b
Número de E/S
 16
 16
 18
 13
Interfaz
 Sci, Uart, Usart
 Sci, Uart, Usart
 I2C, SPI, SSP, UART, USART
 SPI, UART, Usart
Memoria Tamaño
 3.5 kb
 1.8 kb
 3.5 kb
 3.5 kb
Suministrar Voltaje
 5V
 5V
 5V
 5V
Periféricos
 Apagón Detectar/restablecer, por, pwm, wdt
 Apagón Detectar/restablecer, por, pwm, wdt
 Apagón Detectar/restablecer, por, wdt
 Por, WDT

PIC16F628A Diagrama de bloques

PIC16F628A Block Diagram

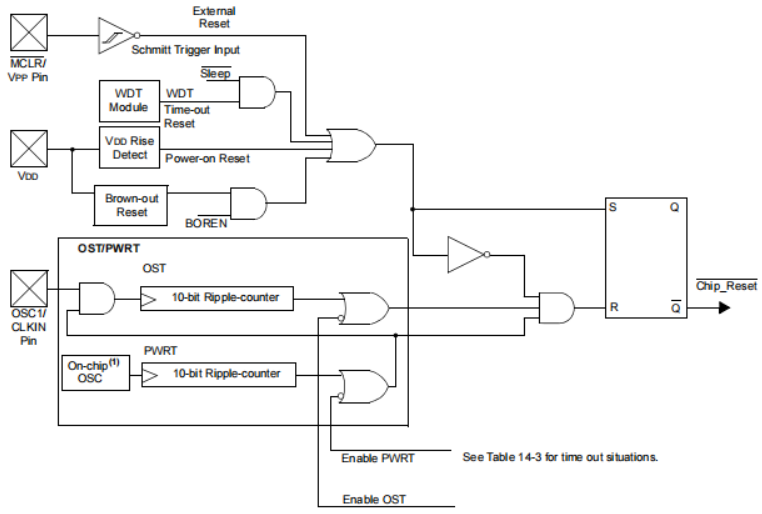

PIC16F628A Diagrama de bloques simplificado

PIC16F628A Simplified Block Diagram

PIC16F628A Alternativas

Parte Número
 Descripción
 Fabricante
PIC16F628AT-I/ML
 Microcontroladores Y procesadores de 8 bits, flash, 20 MHz, microcontrolador RISC, PQCC28, 6 x 6 mm, 0,55 mm de altura, plástico, qfn-28
 Pastilla Technology Inc
PIC16F628A-I/ml
 Microcontroladores Y procesadores de 8 bits, flash, 20 MHz, microcontrolador RISC, PQCC28, 6 x 6 mm, 0.55 Altura mm, plástico, qfn-28
 Pastilla Technology Inc
PIC16F628A-E/ML
 Microcontroladores Y procesadores de 8 bits, flash, 20 MHz, microcontrolador RISC, PQCC28, 6 x 6 mm, 0,55 mm de altura, plástico, qfn-28
 Pastilla Technology Inc

PIC16F628A Aplicaciones

Características arquitectónicas

El PIC16F628A se basa en una arquitectura de computación de conjunto de instrucciones reducido (RISC) típica de muchos microprocesadores modernos, proporcionando un procesamiento eficiente con un número reducido de instrucciones más simples, lo que acelera la operación general.

Operaciones de entrada-salida

Este microcontrolador admite operaciones extensas de entrada y salida, lo que le permite manejar una variedad de señales digitales e interfaz con otros componentes electrónicos, lo que lo hace versátil en numerosas aplicaciones electrónicas.

Aplicaciones de control

Bien adecuado para los sistemas de control, el PIC16F628A puede administrar y automatizar tareas en dispositivos como sistemas de automatización de inicio y controladores de máquinas industriales debido a su sincronización confiable y sus fuertes capacidades de entrada/salida.

Procesamiento de datos analógicos

Con las capacidades para el procesamiento de señal analógica, este microcontrolador es básico en aplicaciones donde se requiere monitorear y ajustar la entrada analógica de sensores ambientales o entradas del usuario.

Integración de sensores y registro de datos

El PIC16F628A se destaca en la integración con varios sensores para la adquisición y registro de datos en tiempo real, útil en monitoreo ambiental, aplicaciones de salud y cualquier escenario en el que se requiere el seguimiento de datos.

Producción basada en aplicaciones integrada a pequeña escala y bajo costo

Básico para proyectos a pequeña escala, el PIC16F628A es una solución rentable para desarrollar aplicaciones integradas que requieren funcionalidad de microcontroladores sin recursos informáticos extensos o una alta inversión financiera.

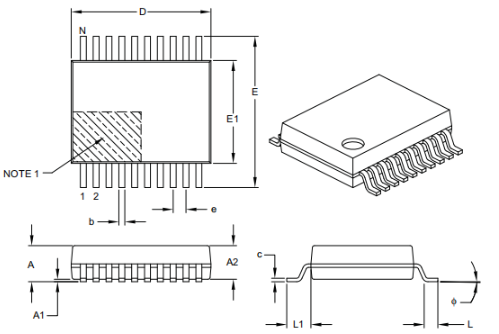

Paquete

PIC16F628A Package

Unidades
 Milímetros
Límites de dimensión
 Mínimo
 Nominar
 Máximo
Número de Patas
 norte
 20
Paso
 mi
 0.65 BSC
En general Altura
 A
 -
 -
 2
Moldeado Espesor del paquete
 A2
 1.65
 1.75
 1.85
Punto muerto
 A1
 0.05
 -
 -
Ancho general
 mi
 7.4
 7.8
 8.2
Moldeado Ancho de paquete
 E1
 5
 5.3
 5.6
En general Longitud
 D
 6.9
 7.2
 7.5
Longitud
 L
 0.55
 0.75
 0.95
Huella
 L1
 1.25 refer
Dirigir Espesor
 do
 0.09
 -
 0.25
Ángulo del pie
 O
 0 °
 4 °
 8 °
Ancho de plomo
 b
 0.22
 -
 0.38


Descripción general del fabricante

Microchip Technology Inc., con sede en Chandler, Arizona, se destaca en la industria de los microcontroladores y semiconductores por sus soluciones creativas y rentables y la entrada rápida del mercado.Peligen los procesos para satisfacer eficientemente las demandas de los clientes y mantener una red de soporte extensa que garantice operaciones confiables.Su estrategia global se centra en adaptarse a diversas necesidades del mercado, contribuyendo a su sólida reputación.En particular, su microcontrolador PIC16F628A es elogiado por sus extensas capacidades de entrada/salida e idoneidad para aplicaciones integradas a pequeña escala de bajo costo.

Hoja de datos pdf

PIC16F628A HOJAS DE DATOS:

PIC16F628A Detalles PDF

PIC16F628A PDF - DE.PDF

PIC16F628A-E/SS HOJAS DE DATOS:

1.PIC16F628A-E/SS.PDF

2.pic16f628a-e/ss.pdf

3.pic16f628a-e/ss.pdf

4.PIC16F628A-E/SS.PDF

PIC16C558-04I/SS HOJAS DE DATOS:

1.PIC16C558-04I/SS.PDF

2.pic16c558-04i/ss.pdf

3.pic16c558-04i/ss.pdf

4.PIC16C558-04I/SS.PDF

PIC16F687-I/SS HOJAS DE DATOS:

1.PIC16F687-I/SS.PDF

2.pic16f687-i/ss.pdf

3.pic16f687-i/ss.pdf

4.PIC16F687-I/SS.PDF






ACERCA DE NOSOTROS Satisfacción del cliente cada vez.Confianza mutua e intereses comunes. ARIAT Tech ha establecido una relación cooperativa a largo plazo y estable con muchos fabricantes y agentes. "Tratar a los clientes con materiales reales y tomar el servicio como el núcleo", toda la calidad se verificará sin problemas y aprobado profesional
prueba de funcionamiento.Los productos más rentables y el mejor servicio es nuestro compromiso eterno.

Preguntas frecuentes [FAQ]

1. ¿Cuál es la base del PIC16F628A?

El PIC16F628A se basa en un flash de 18 pines.

2. ¿Cuántos de los pines PIC16F628A se pueden utilizar como pines de entrada/salida?

El PIC16F628A permite que 16 de sus pines se usen como pines de entrada/salida.

3. ¿Cuál es la frecuencia del oscilador interno del microcontrolador PIC16F628A?

El oscilador interno del microcontrolador PIC16F628A funciona a 4 MHz.

4. ¿Qué diseño arquitectónico incorporan todos los microcontroladores PIC®?

Todos los microcontroladores PIC® incorporan una arquitectura RISC avanzada.

5. ¿Qué arquitectura presenta una palabra de instrucción de 14 bits de ancho junto con datos de 8 bits de ancho?

La arquitectura de Harvard permite una palabra de instrucción de 14 bits de ancho con datos separados de 8 bits de ancho.

6. ¿Qué permite al PIC16F628A ejecutar todas las instrucciones en un solo ciclo?

Una tubería de instrucciones de dos etapas permite que el PIC16F628A ejecute todas las instrucciones en un solo ciclo.

7. ¿Cuántas instrucciones están disponibles en el microcontrolador PIC16F628A?

El microcontrolador PIC16F628A presenta un conjunto de 35 instrucciones.
