SD200R20MC explicó: Especificaciones, aplicaciones y alternativas
2025-07-31 1550

El SD200R20MC es un diodo de recuperación estándar de alto rendimiento resistente diseñado para la rectificación de potencia de grado industrial.Fabricado por Rectifier International (ahora parte de Infineon Technologies), ofrece un excelente manejo actual, tolerancia al aumento y confiabilidad mecánica en un paquete de montaje en pernos DO-205AC.

Catalogar

Descripción general de SD200R20MC

El SD200R20MC es un módulo de diodo de recuperación estándar de alto rendimiento desarrollado por el rectificador internacional (ahora bajo Infineon Technologies).Está creado para exigentes tareas de rectificación de potencia, con un embalaje robusto de montaje en pernos (DO-205AC) que garantiza una instalación segura y un excelente rendimiento térmico.El módulo es compatible con ROHS y sin plomo, lo que lo convierte en una opción confiable y ambientalmente consciente para las necesidades de rectificación de alta corriente.

Con una capacidad de manejo de corriente promedio de aproximadamente 200a y clasificaciones de voltaje de hasta 2400V, el SD200R20MC admite una conversión eficiente de alta potencia.Exhibe un comportamiento de recuperación estándar, adecuado para aplicaciones como unidades de motor, sistemas UPS y convertidores de energía.Su amplio rango de temperatura de funcionamiento (−40 ° C a +180 ° C) permite un funcionamiento constante en entornos hostiles, y su capacidad de corriente de aumento agrega protección durante las fluctuaciones de potencia.

Si está interesado en comprar el SD200R20MC, no dude en contactarnos para obtener precios y disponibilidad.

Alternativas SD200R20MC

Equivalente Modelo	Configuración & Paquete	Especificaciones
sd200n16pc / Sd200r16pc	Misma familia, diferente calificaciones de voltaje/corriente	Comúnmente citado como general Alternativa en el mismo embalaje
SD200R25MSC	Paquete similar, ligeramente más alto especificación de voltaje	A menudo abastecido junto a SD200R20MC
Equivalentes de serie SD200 relevantes	Diodos de semental de recuperación estándar Calificación 200a, hasta 2400V	Mismo estándar familiar familiar rango de recuperación

Estilo de caja SD200R20MC

Este SD200R20MC ilustra su estilo de caja: DO-205AC (también conocido como DO-30), un paquete de diodos de montaje de semental de alta potencia ampliamente reconocido.La imagen se centra en la apariencia externa y el diseño físico, que muestra el terminal de tipo indicador del diodo en la parte superior y en una base de pernos roscadas en la parte inferior para un montaje mecánico seguro y una conexión eléctrica.

La Lug Terminal está diseñada para Conexiones de bus o alambre atornillados, mientras que el perno inferior permite que el dispositivo se monte firmemente a un disipador de calor o chasis.El eje sencillo representa aislamiento o carcasa cerámica, enfatizando el aislamiento eléctrico entre las partes conductoras.

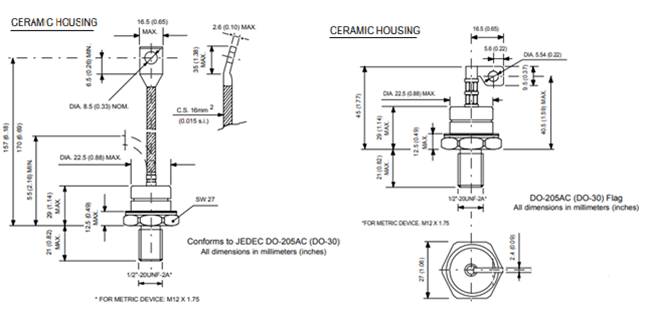

Dibujos de embalaje SD200R20MC

Los dibujos de empaque SD200R20MC siguen el estándar JEDEC DO-205AC (DO-30) y muestran el paquete de plomo axial de tipo perno diseñado para diodos rectificadores de alta potencia.El diseño mecánico general enfatiza el montaje confiable y la conducción térmica robusta.

En la vista lateral, la longitud total del dispositivo es aproximadamente 157 mm (6.18in), incluido el cable de cable flexible, que tiene una terminación engarzada con un orificio de montaje (Ø8.5 mm nominal).El diámetro principal del cuerpo alcanza hasta 22.5 mm (0.88in), mientras que la carcasa cerámica garantiza el aislamiento eléctrico y la durabilidad mecánica.Un área de nuez hexagonal con un 27 mm (1.06 pulgadas) El ancho de las placas permite el endurecimiento seguro durante la instalación utilizando herramientas estándar.

El semental enhebrado, dimensionado en 1/2 "-20UNF-2A (o M12 x 1.75 para métrica), proporciona soporte mecánico y conexión eléctrica con el disipador térmico o la base de montaje.El espaciado vertical y las alturas de los componentes, como el 55 mm La distancia mínima de terminal a cuerpo y diversas autorizaciones de aislamiento, están diseñadas para garantizar una operación segura y compatibilidad con los diseños estándar de la industria.

Calificaciones principales de SD200R20MC

Parámetro	SD200R20MC	Unidades
Corriente promedio hacia adelante (yoF (AV)) @ Tdo = 110 ° C	200	A
RMS hacia adelante corriente (iF (RMS))	314	A
Corriente hacia adelante de aumento (yoFSM) @ 50Hz	4700	A
Corriente hacia adelante de aumento (yoFSM) @ 60Hz	4920	A
I²t @ 50Hz	110	ka²s
I²t @ 60Hz	101	ka²s
Voltaje reverso de pico repetitivo (VRRM)	2400	V
Rango de temperatura de unión (tJ)	- 40 a 180	° C

Especificaciones SD200R20MC

Parámetro	Valor
Tipo de dispositivo	Estándar Diodo de recuperación
Estilo de caja	DO-205AC (DO-30)
Método de montaje	Montaje de semental (M12 x 1.75 hilo)
Almacenamiento Rango de temperatura (TSTG)	–55 a +200 ° C
Térmico Resistencia, unión a caso (RTHJC)	0.18 (típico) ° C/W
Paquete Aislamiento	Vivienda de cerámica
Cumplimiento de ROHS	Sí (sin plomo)

Características SD200R20MC

• Amplio rango de corriente: Admite corrientes continuas hacia adelante hasta 200a, adecuadas para la rectificación de alta potencia.

• Capacidad de alta tensión: Maneja voltajes inversos de hasta 2400 V, ideal para aplicaciones de mediana a alta voltaje.

• Calificación actual de alta marea: Resistir corrientes de sobretensión de hasta 4920a a 60Hz, asegurando una robusta tolerancia a fallas.

• Opciones de montaje flexibles: Disponible en versiones de cátodo de Stud y Stud para la flexibilidad de diseño de circuitos.

• Paquete estándar JEDEC: Incorporado caso de la industria DO-205AC (DO-30) para la compatibilidad con disipadores de calor y configuraciones de montaje existentes.

• Amplio rango de temperatura de funcionamiento: Opera de –40 ° C a +180 ° C, que soportan entornos térmicos duros.

• Baja resistencia térmica: La disipación de calor eficiente asegura una operación confiable de alta corriente.

• Cumplimiento de ROHS: Ambientalmente seguro con construcción sin plomo.

Aplicaciones SD200R20MC

• Convertidores -Utilizado en convertidores AC-DC o DC-DC para la rectificación de energía de alta eficiencia.

• Fuente de alimentación - Admite sistemas de suministro de energía industrial que requieren alta durabilidad de corriente y voltaje.

• Controles de máquina herramienta - Asegura el manejo de potencia confiable en el mecanizado automatizado y los sistemas de control CNC.

• Unidades de alta potencia - Ideal para aplicaciones de control de motor que exigen una rectificación robusta bajo cargas pesadas.

• Aplicaciones de tracción media - Adecuado para sistemas de tracción en el transporte ferroviario o industrial que requiere una alta capacidad de aumento.

• Suministros ininterrumpidos (UPS) - Se utiliza en sistemas de respaldo para proporcionar rectificación estable durante las interrupciones de potencia.

• Cargadores de batería -Permite una carga eficiente de alta corriente para sistemas de baterías industriales.

• Equipo de soldadura - Admite cargas de corriente máxima alta en los sistemas de soldadura de arco y resistencia.

• Sistemas HVAC - Proporciona rectificación resistente en la electrónica de potencia de calefacción, ventilación y aire acondicionado.

• Sistemas de energía renovable - Aplicado en puentes rectificadores solares o de energía eólica para una conversión de energía robusta.

SD200R20MC Problemas y solución

• Sobrecalentamiento durante la operación.Asegure el hundimiento de calor adecuado, use la grasa térmica y apriete el perno de montaje al par recomendado para evitar un aumento excesivo de la temperatura.

• Falla prematura o cortocircuito.Evite exceder las clasificaciones de corriente de aumento y confirme la polaridad correcta para evitar daños internos en diodos.

• Caída de voltaje hacia adelante (V_F).Monitoree los signos de envejecimiento o calor excesivo, y reemplace el diodo si el voltaje hacia adelante aumenta más allá de la especificación.

• Corriente de fuga inversa demasiado alta.Mantenga el voltaje inverso dentro de los límites especificados y reemplace el dispositivo si la corriente de fuga se vuelve anormal.

• Aflojamiento mecánico o mal conexión.Aplique el par adecuado (11-13 nm) en el soporte del perno y use hardware de bloqueo para mantener el contacto eléctrico y térmico estable.

• Ruido eléctrico o sonar en el circuito.Agregue redes RC Snubber y optimice el diseño de cableado para reducir la inductancia parásita y los picos de voltaje.

• Daños de montaje o crack de sello.Evite el exceso de apriete y maneje el diodo cuidadosamente para proteger el sello cerámico y de vidrio metal del estrés mecánico.

SD200R20MC vs. SD200N16PC Comparación

Característica	SD200R20MC	Sd200n16pc
Tipo de dispositivo	Diodo de recuperación estándar	Diodo de recuperación estándar
Fabricante	Rectificador internacional (Infineon)	Vishay (originalmente ir)
Estilo de caja	DO-205AC (DO-30)	DO-205AC (DO-30)
Tipo de montaje	Montaje de semental (M12 x 1.75)	Montaje de semental (M12 x 1.75)
Polaridad	Anodo de semental o cátodo de semental	Anodo de semental
Corriente promedio hacia adelante (yoF (AV))	200a @ tdo = 110 ° C	200a @ tc = 110 ° C
RMS Current (yoF (RMS))	314a	314a
Corriente hacia adelante de aumento (yoFSM)	4920A @ 60Hz	4000A @ 60Hz
I²t @ 60Hz	101ka²s	80ka²s
Voltaje de reverso máximo (VRRM)	2400V	1600V
Caída de voltaje hacia adelante (VF)	1.4V @ 630A	1.1V @ 630A
Tiempo de recuperación inverso (tRR)	Estándar (> 500ns)	Estándar (> 500ns)
Temperatura de unión (tj)	–40 ° C a +180 ° C	–40 ° C a +180 ° C
Resistencia térmica (RTHJC)	0.18 ° C/W	0.19 ° C/W
Cumplimiento de ROHS	Sí	Sí
Aplicaciones típicas	Rectificadores de alto voltaje, Tracción, convertidores	Unidades de voltaje medio, energía suministros

Fabricante SD200R20MC

El SD200R20MC se fabrica por Rectificador internacional (IR), una empresa pionera en tecnología de semiconductores de poder.Fundado en 1947, IR especializado en dispositivos avanzados de gestión de energía, incluidos diodos, IGBT y MOSFET.En 2015, la compañía fue adquirida por Infineon Technologies AG, un líder mundial en soluciones de semiconductores con sede en Alemania.Hoy, Infineon continúa apoyando y proporcionando componentes IR heredados como el SD200R20MC bajo su extensa cartera, asegurando un rendimiento confiable en aplicaciones industriales y de alta potencia.

Conclusión

Con sus calificaciones eléctricas robustas, un amplio rango de operación térmica y un diseño mecánico probado, el SD200R20MC sigue siendo una opción confiable para la rectificación de alta potencia en diversas aplicaciones.Desde convertidores y unidades hasta configuraciones de energía y UPS, ofrece una solución equilibrada para entornos exigentes.Ya sea que reemplace piezas obsoletas o de abastecimiento para nuevos diseños, el SD200R20MC ofrece un rendimiento confiable en el que puede confiar.
