Comprensión de los usos del cableado del interruptor bidireccional y consejos de seguridad
2025-12-17 2229

Un interruptor de dos vías hace que la iluminación sea más flexible al permitir el control desde más de una ubicación.Se utiliza comúnmente en hogares y edificios donde se necesita un movimiento fácil y un mejor control.En este artículo, analicemos el interruptor bidireccional, cómo funciona, los métodos de cableado, los usos y los consejos de seguridad.

Catálogo

¿Qué es un interruptor bidireccional?

un interruptor de dos vías permite un solo luz o carga electrica para ser controlado desde dos ubicaciones diferentes usando dos interruptores conectados al mismo circuito.Proporciona mejor controlar desde donde se debe operar la iluminación más de un punto.Esto elimina la necesidad de regresar a un ubicación de un solo interruptor y hace que el control de la iluminación sea más fácil y eficiente.

Usos comunes de los interruptores bidireccionales

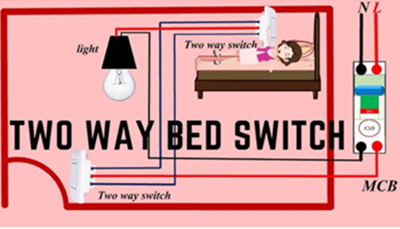

fFigura 2. Interruptores bidireccionales en dos ubicaciones diferentes

Los interruptores de dos vías se utilizan comúnmente en:

• Escaleras

• Pasillos

• Dormitorios con más de un punto de acceso

• Garajes

• Áreas al aire libre como jardines

En las escaleras la luz se puede encender en un nivel y apagar en otro.En los dormitorios, las cargas se pueden controlar tanto desde la puerta como desde la cabecera.

¿Cómo funciona un interruptor bidireccional?

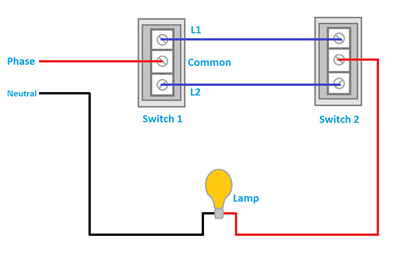

Figura 3. Circuito de interruptor bidireccional adecuado y estándar

En un circuito de interruptor de dos vías, ambos interruptores están conectados a la misma carga.Cualquiera de los interruptores puede cambiar el estado de la luz, independientemente del posición del otro interruptor.Desde un punto de vista técnico, un interruptor de dos vías funciona como Tiro doble unipolar dispositivo.En lugar de simplemente apertura o cerrando el circuito, redirige la corriente a lo largo de uno de dos caminos posibles.

Flujo de electricidad en el cableado del interruptor bidireccional

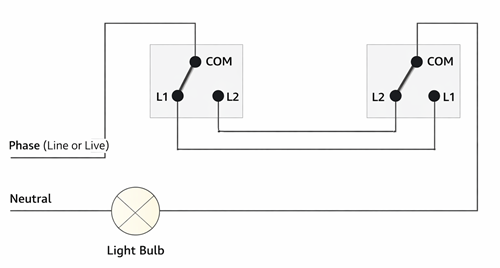

Figura 4. El sistema depende de la ruta actual seleccionada

Actual comienza en el cable vivo, viaja a través de uno de los disponibles cambiar de camino, pasa por el luz, y regresa a través del cable neutro.

cuando ambos interruptores crear un camino continuo, el circuito permanece cerrado y la luz permanece ENCENDIDO.Cuando cualquiera de los interruptores redirige el camino y rompe la continuidad, el circuito se abre y la luz se enciende. APAGADO.El sistema no depende de posiciones fijas de los interruptores, sólo de la ruta de corriente seleccionada.

Partes de un circuito de interruptor de dos vías

Se utiliza un circuito de interruptor de dos vías para controlar una sola carga eléctrica, como una luz o un ventilador, desde dos ubicaciones diferentes.Consiste en dos interruptores de dos vías, cada uno con una terminal común y terminales de viajero que permiten que la ruta actual cambie cuando se opera cualquiera de los interruptores.La energía eléctrica se suministra desde una fuente de CA, generalmente un tablero de distribución, mientras la carga está conectada de modo que su estado de encendido y apagado dependa de las posiciones del interruptor.El cableado incluye un cable vivo, un cable neutro y cables viajeros que unen los dos interruptores y completan el circuito.Los sistemas más antiguos pueden utilizar un método de dos cables, pero las instalaciones modernas suelen adoptar un método de dos cables. configuración de viajero de tres hilos para mejorar la seguridad y la confiabilidad.Para garantizar un funcionamiento estable y seguridad eléctrica, el circuito requiere interruptores con la clasificación correcta, tamaños de cables adecuados y aislamiento adecuado en todo el sistema.

Métodos de cableado del interruptor bidireccional

El cableado del interruptor de dos vías se puede realizar utilizando dos métodos principales: el método antiguo de dos cables y el método moderno de tres hilos.Ambos permiten controlar una luz desde dos ubicaciones, pero difieren en la disposición del cableado, la lógica de operación y la idoneidad para instalaciones modernas.

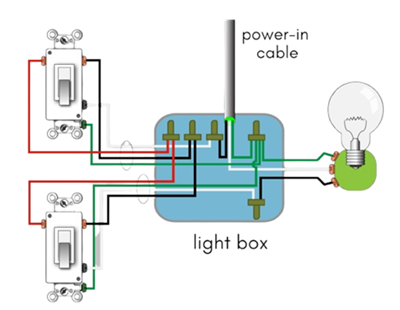

Figura 5. Forma anterior de cableado de un interruptor de dos vías

Método de dos cables (método de instalación anterior)

El método de dos cables se encuentra comúnmente en instalaciones más antiguas.En esta configuración, el cable vivo se conecta al terminal común del primer interruptor.Los terminales viajeros de ambos interruptores están interconectados y el terminal común del segundo interruptor se conecta a la carga.La luz se enciende cuando ambos interruptores conectan el mismo camino del viajero.Cuando los interruptores seleccionan diferentes caminos, el circuito se abre y la luz se apaga.Este comportamiento sigue una función EX NOR, lo que significa que la salida está activada solo cuando ambas entradas coinciden.

Posición del interruptor y funcionamiento de la lámpara (método de dos cables)

• Cuando el interruptor 1 está apagado y el interruptor 2 está apagado, la lámpara está encendida.

• Cuando el interruptor 1 está encendido y el interruptor 2 está apagado, la lámpara está apagada.

• Cuando el interruptor 1 está encendido y el interruptor 2 está encendido, la lámpara está encendida.

• Cuando el interruptor 1 está apagado y el interruptor 2 está encendido, la lámpara está apagada.

Una limitación importante de este método es la ausencia de un cable neutro en la ubicación del interruptor.Esto dificulta la resolución de problemas y evita el uso de muchos interruptores inteligentes, que requieren un cable neutro para alimentar sus componentes electrónicos internos.Por estos motivos, no se recomienda este método para instalaciones nuevas.

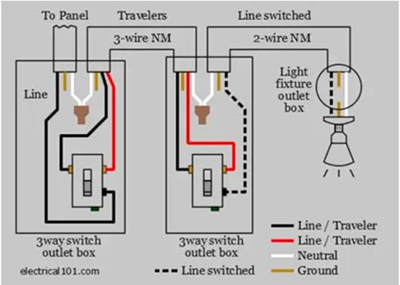

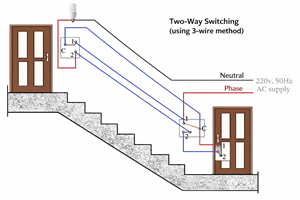

Figura 6.Estándar moderno para cableado de interruptores de dos vías

Método de tres hilos (estándar moderno)

El método de tres cables es el estándar moderno para el cableado de interruptores de dos vías.En esta configuración, el cableado viajero aún permite que cambie la ruta actual, pero los conductores están mejor organizados y separados.

En funcionamiento práctico, la luz se ENCIENDE cuando los interruptores seleccionan caminos opuestos y se APAGA cuando seleccionan el mismo camino.Este comportamiento sigue un patrón EX OR, lo que significa que la salida cambia de estado cuando cualquiera de los interruptores se opera de manera diferente.

Esta explicación es una descripción general funcional, no un diagrama de cableado.El método de tres cables ofrece una detección de fallas más sencilla, mayor seguridad y total compatibilidad con interruptores inteligentes, lo que lo convierte en la opción preferida para las instalaciones eléctricas modernas.

Pros y contras de los interruptores bidireccionales

Ventajas

• Permitir que las luces o cargas se controlen desde múltiples ubicaciones

• Mejorar la seguridad iluminando las áreas antes de la entrada.

• Aumente la comodidad en escaleras, pasillos y habitaciones grandes

• Adecuado para diversas cargas, como luces, ventiladores y circuitos de control.

Contras

• Cableado más complejo en comparación con los interruptores unidireccionales

• Requiere conductores y conexiones adicionales

• Mayor costo de material

• La instalación y la resolución de problemas pueden requerir mano de obra calificada

Interruptor bidireccional frente a interruptor unidireccional

Característica	dos interruptor de camino	uno interruptor de camino
Lugares de control	Controla la misma carga desde dos ubicaciones	Controla una carga desde una ubicación
Posición del interruptor	La posición no indica ON o APAGADO	Muestra claramente encendido o apagado
Complejidad del cableado	Cableado más complejo	Cableado sencillo
Uso típico	Espacios más grandes con múltiples puntos de acceso	Habitaciones pequeñas con una sola entrada. punto
Nivel de conveniencia	Mayor flexibilidad y conveniencia	Control básico
Aplicaciones comunes	Escaleras, pasillos, habitaciones grandes.	Dormitorios, baños, pequeños. oficinas

Consejos de seguridad para interruptores bidireccionales

1.Apague siempre la fuente de alimentación principal antes de comenzar cualquier trabajo de cableado para evitar descargas eléctricas.

2.Identifique claramente los cables vivos, neutros y viajeros antes de realizar las conexiones.El cableado incorrecto puede provocar un funcionamiento defectuoso o daños al interruptor y a la carga.

3.Asegúrese de que todos los terminales estén apretados firmemente, ya que las conexiones flojas pueden sobrecalentarse y crear un riesgo para la seguridad.

4.Utilice interruptores y cables que coincidan con el voltaje de suministro y la corriente de carga para garantizar un funcionamiento seguro.

5.En lugares al aire libre o húmedos, utilice interruptores resistentes a la intemperie y cajas protectoras adecuadas para evitar daños relacionados con la humedad.

Conclusión

Los interruptores de dos vías facilitan el control de las luces desde más de un lugar, mejorando la comodidad y la seguridad en los espacios cotidianos.Comprender cómo funcionan y cómo están cableados ayuda a garantizar una instalación adecuada y confiable.Cuando se utilizan correctamente, proporcionan una solución de control de iluminación práctica y duradera.
