¿Qué es la inductancia?Una guía para principiantes sobre bobinas, corriente y energía
2026-01-16 2621

La inductancia es un concepto básico en electrónica que controla cómo cambia la corriente en un circuito.Ayuda a almacenar energía, reducir el ruido y mantener estable la corriente en muchos sistemas eléctricos.En este artículo, analicemos la inductancia, su definición, principio de funcionamiento, tipos, comportamiento de CA, factor Q, cálculo y aplicaciones.

Catálogo

Definición básica de inductancia

Inductancia es propiedad de un conductor o bobina que se opone a los cambios en la corriente.Cuando la corriente fluye a través de un conductor, se crea una campo magnético.Si la corriente cambia, el campo magnético también cambia y produce una voltaje que se opone a ese cambio.

La inductancia no detiene la corriente ni desperdicia energía como resistencia.Sólo reduce la velocidad con la que la corriente puede subir o caer.Una inductancia más alta significa que la corriente cambia más lentamente.

En los circuitos, la inductancia ayuda a mantener la corriente. constante, reducir el ruido, y almacenar energía en un campo magnético.

Principio de funcionamiento de la inductancia

Figura 2. Principio de funcionamiento de la inductancia

Un conductor rectilíneo produce un campo magnético cuando fluye corriente.Cuando al conductor se le da forma de bobina, el campo magnético se vuelve más fuerte y concentrado, lo que aumenta la inductancia.

Si la corriente es constante, el campo magnético se mantiene constante y sin voltaje es inducido.Cuando la corriente cambia, el campo magnético cambiante produce un voltaje opuesto.Esta es la razón por la que los inductores resisten cambios repentinos de corriente y almacenan energía temporalmente.

Diferentes tipos de inductancia

Figura 3. Autoinductancia

Autoinductancia

La autoinductancia se produce cuando un cambio de corriente en una bobina induce un voltaje en la misma bobina.

A medida que cambia la corriente, cambia el flujo magnético vinculado a la bobina.Esto produce un voltaje opuesto llamado fem trasera o fem inducida.

Fórmula de autoinductancia

El enlace de flujo magnético es proporcional a la corriente:

NΦ = L * I

Entonces,

L = NΦ/I

donde:

• N = número de vueltas

• Φ = flujo magnético por vuelta

• Yo = actual

• L = autoinductancia

Si la corriente es de 1 amperio, la inductancia es igual al enlace de flujo total.

Voltaje inducido

El voltaje inducido es:

mi = −L * (di/dt)

Esto significa que el voltaje depende de qué tan rápido cambia la corriente.Si la corriente cambia a 1 amperio por segundo, el voltaje inducido es igual a la inductancia.

Energía almacenada

La energía almacenada en un inductor es:

Ancho = 1/2 L * I²

La energía se almacena en el campo magnético y regresa al circuito cuando la corriente disminuye.Un inductor ideal no pierde energía.

Usos de la autoinductancia

• Inductores y choques

• Fuentes de alimentación

• Transformadores y motores

• Circuitos de filtrado de ruido

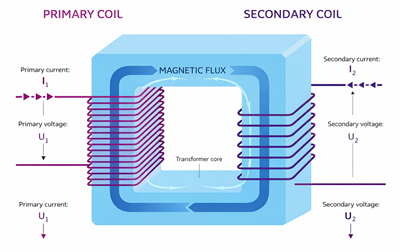

Figura 4. Inductancia mutua

Inductancia mutua

La inductancia mutua ocurre cuando un cambio en la corriente en una bobina induce un voltaje en una bobina cercana.

La corriente cambiante en la primera bobina crea un campo magnético cambiante.Si este campo se conecta con la segunda bobina, se induce un voltaje aunque no haya conexión eléctrica.Este es el principio de funcionamiento de los transformadores y la transferencia de energía inalámbrica.

Φ₂ denota el flujo por vuelta en la bobina 2 causado por la corriente primaria I₁, es decir, la porción de flujo de la bobina 1 que une el devanado secundario.

Fórmula de inductancia mutua

norte₂Φ₂= M * I₁

Entonces,

METRO = norte₂Φ₂ / yo₁

donde:

• N₂ = vueltas en la bobina secundaria

• Φ₂ = flujo por vuelta

• I₁ = corriente en la bobina primaria

• M = inductancia mutua

Voltaje inducido

mi₂ = −M (di₁/dt)

Si la corriente primaria cambia a 1 amperio por segundo, el voltaje inducido es igual a la inductancia mutua.

Inductores en circuitos de CA

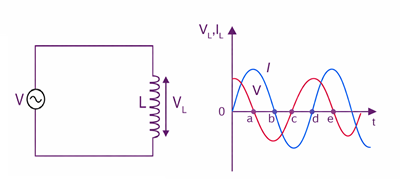

Figura 5. Inductor en un circuito de CA que muestra la relación voltaje-corriente

Los inductores se comportan de manera diferente en circuitos de CA y CC.

En los circuitos de CA, los inductores se oponen a la corriente a través de una reactancia inductiva, no de una resistencia.La reactancia inductiva depende de la frecuencia y la inductancia:

x₁ = 2πfL

A medida que aumenta la frecuencia, aumenta la reactancia inductiva.Esto significa que los inductores se oponen más fuertemente a la corriente de alta frecuencia, razón por la cual se utilizan en filtros y circuitos de supresión de ruido.

Factor Q de inductores

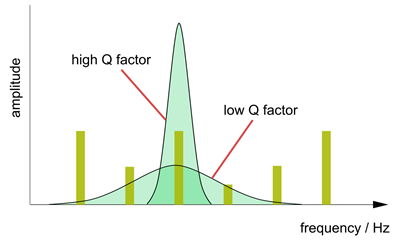

Figura 6. Factor Q de inductores

El factor Q muestra la eficiencia con la que un inductor almacena energía en comparación con la cantidad que pierde.

Q=X₁ /R

donde:

• Xₗ = reactancia inductiva

• R = resistencia de la bobina

Un factor Q alto significa baja pérdida de energía y buen rendimiento en circuitos resonantes y de RF.Los inductores de Q inferior se utilizan comúnmente en circuitos de potencia.

Ejemplo de cálculo de inductancia

Dado:

• Turnos = 500

• Corriente = 10 A

• Flujo = 0,01 Wb

L = norte (Φ / yo)

L = 500 × (0,01/10)

L = 0,5 H = 500 mH

Se trata de un valor de inductancia de moderado a alto, adecuado para filtrado y almacenamiento de energía.

Factores que afectan la inductancia

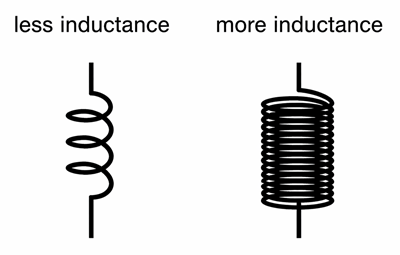

Figura 7. Efecto del número de vueltas sobre la inductancia

- Más vueltas aumentan la inductancia

- Los núcleos magnéticos aumentan la inductancia.

- Un área central más grande aumenta la inductancia

- Una mayor permeabilidad aumenta el flujo.

- Los devanados cerrados mejoran el acoplamiento

- La alta frecuencia reduce la inductancia efectiva

- La temperatura afecta la estabilidad.

Inductores en serie y paralelo

Serie

Sin acoplamiento:

l_s =L₁ +l₂

Con acoplamiento:

l_s =L₁ +l₂± 2M

paralelo

Sin acoplamiento:

l_pag = (l₁* L₂) / (L₁ +l₂)

Con acoplamiento:

Lp = (L₁*l₂ − METRO²) / (L₁ +l₂ ± 2M)

Aplicaciones de la inductancia

Figura 8. Carga inalámbrica como aplicación de inductancia

• Almacenamiento de energía en fuentes de alimentación.

• Filtrado y reducción de ondulaciones

• Transformadores y aislamiento

• Osciladores

• EMI y control de ruido

• Carga inalámbrica

Comparación de inductores comunes

Tipo	Núcleo	ventaja	Solicitud
Núcleo de aire	aire	Sin saturación, estable en alto frecuencia	circuitos de radiofrecuencia
Núcleo de ferrita	Ferrita	Tamaño pequeño, alta inductancia	Fuentes de alimentación
Núcleo de hierro	hierro	Maneja alta corriente	circuitos de audio
toroidal	ferrita o hierro	Baja EMI, alta eficiencia	Diseños compactos

Medición de inductancia

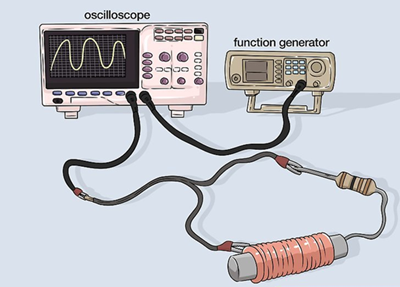

Figura 9. Uso de un osciloscopio y un generador de funciones

• Medidores LCR para mediciones rápidas

• Osciloscopio y generador de funciones mediante circuitos RL

• Circuitos puente para alta precisión

Limitaciones de los inductores

1.La resistencia causa pérdida de energía.

2.La saturación del núcleo reduce la inductancia.

3.La capacitancia parásita limita el uso de alta frecuencia

4.Las pérdidas centrales reducen la eficiencia

Conclusión

La inductancia ayuda a controlar cómo cambia la corriente y cómo se almacena la energía en los circuitos electrónicos.Comprender su comportamiento, tipos y límites facilita el diseño de circuitos que funcionen de manera confiable y eficiente.Incluso con limitaciones prácticas, los inductores siguen utilizándose ampliamente en fuentes de alimentación, filtrado y circuitos de comunicación.
