¿Qué es un láser HeNe y cómo funciona?
2026-03-03 849

Los láseres HeNe (Helio-Neón) son un tipo de láser de gas que produce un haz de luz muy constante y claro.Son más conocidos por su luz roja brillante a 632,8 nm.Aunque hoy en día hay disponibles láseres más nuevos, los láseres de HeNe todavía se utilizan en laboratorios y sistemas de medición, ya que son estables y confiables.En este artículo, aprenderá qué es un láser de HeNe, cómo funciona y cómo está construido.También comprenderás sus usos, ventajas, desventajas y cómo elegir el más adecuado.

Catálogo

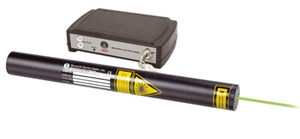

Figura 1. Láser de HeNe

¿Qué es un láser de HeNe?

Láser HeNe (láser de helio-neón) es un tipo de láser de gas eso produce un haz de luz muy constante y claro.El láser HeNe utiliza dos gases, helio y neón, sellado dentro de un tubo de vidrio.Cuando la electricidad pasa a través del tubo, los gases se excitan y producen luz láser.

El láser de HeNe más común emite una luz roja brillante en 632,8 millas náuticas, pero también son posibles otros colores como verde, amarillo e infrarrojos.

Láseres de HeNe son conocidos por tener un muy recto, limpio, y viga estable.Como resultado de esto, se utilizan en laboratorios, herramientas de alineación, equipos de medición y holografía.

A diferencia de los láseres de diodo pequeños, los láseres de HeNe utilizan gas y alto voltaje para crear luz.La energía primero excita los átomos de helio, que luego transfieren energía a los átomos de neón.Este proceso crea un rayo láser potente y enfocado dentro del tubo.

Historia de los láseres de HeNe

láser de hene fue desarrollado por primera vez en 1960.El láser HeNe fue creado por un equipo en laboratorios bell, incluyendo Ali Javan, William Bennet, y Donald Herriot.Se convirtió en el primer láser de gas exitoso jamás construido.

Antes de esto, la mayoría de los primeros láseres se fabricaban a partir de materiales sólidos como cristales de rubí.El láser HeNe era diferente ya que utilizaba una mezcla de gases de helio y neón para producir luz.Este fue un avance básico en la tecnología láser.

El primer láser de HeNe produjo luz infrarroja.Poco después mejoraron el diseño y lograron la famosa longitud de onda roja en 632,8 millas náuticas, que se convirtió en el color de láser HeNe más común.

Debido a su haz estable y claro, el láser HeNe rápidamente se hizo popular en laboratorios y centros de investigación.Durante muchos años fue uno de los láseres más utilizados en ciencia y educación.

Cómo funcionan los láseres HeNe

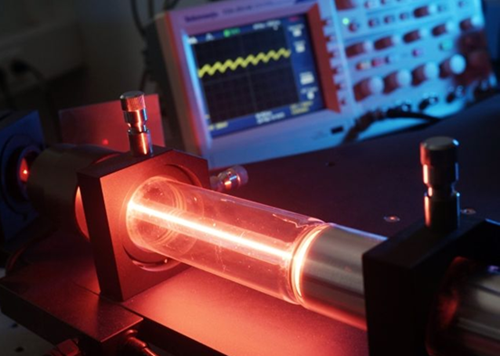

Figura 2. Cómo funcionan los láseres HeNe

láser de hene funciona utilizando electricidad para excitar dos gases, helio y neón, dentro de un tubo de vidrio sellado.Cuando se aplica alto voltaje, una corriente eléctrica fluye a través del gas.Esto da energía a los átomos de helio primero.Los átomos de helio excitados luego pasan su energía a átomos de neón cuando chocan.Esta transferencia de energía es necesaria ya que los átomos de neón son los que realmente producen la luz láser.

Cuando los átomos de neón vuelven a su nivel de energía normal, liberan luz.Esta luz rebota hacia adelante y hacia atrás entre dos espejos colocados en ambos extremos del tubo.Un espejo refleja casi toda la luz, mientras que el otro deja escapar una pequeña cantidad.A medida que la luz se refleja muchas veces, se vuelve más fuerte y organizada.Finalmente, del tubo sale un haz de luz estrecho y constante, generalmente un haz de luz rojo brillante en 632,8 millas náuticas.

Construcción del tubo láser HeNe

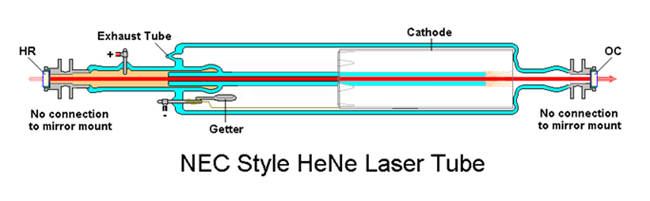

Figura 3. Construcción del tubo láser de HeNe

Tubo láser HeNe es un tubo de vidrio sellado lleno de una mezcla de helio y gas neón.El tubo está hecho para contener el gas de forma segura y permitir que una descarga eléctrica lo atraviese.

En cada extremo del tubo hay electrodos (ánodo y cátodo).Cuando se aplica alto voltaje, la electricidad fluye entre estos electrodos, excitando el gas del interior.Esta descarga eléctrica es lo que inicia el proceso láser.

Dentro del tubo, dos espejos forman la cavidad óptica .Un espejo refleja casi toda la luz, mientras que el otro permite que una pequeña porción de luz salga en forma de rayo láser.Estos espejos están cuidadosamente alineados para mantener la luz rebotando hacia adelante y hacia atrás para fortalecerla.

Algunos tubos de HeNe también incluyen partes como un captador (para absorber gases no deseados) y un tubo de escape utilizado durante la fabricación para llenar y sellar la mezcla de gases.Todo el diseño garantiza un funcionamiento estable y una larga vida útil del láser.

Láseres de HeNe monomodo frente a multimodo

Los láseres de HeNe pueden funcionar en modo monomodo o multimodo, dependiendo de cómo viaja la luz dentro del tubo.

un láser de HeNe monomodo Produce un haz de luz muy limpio y estable, generalmente en el TEM₀₀ modo.El haz es suave, redondo y uniformemente brillante, con una distorsión mínima.El láser HeNe monomodo ofrece una excelente coherencia y bajo nivel de ruido, lo que lo hace ideal para aplicaciones como interferometría, holografía y mediciones científicas.Aunque los láseres monomodo suelen tener una potencia de salida menor en comparación con las versiones multimodo, proporcionan una calidad y precisión del haz superiores.

un láser HeNe multimodo Produce múltiples patrones de luz dentro del tubo al mismo tiempo.Esto da como resultado un haz que puede parecer ligeramente más ancho o menos uniforme que un haz monomodo.Sin embargo, los láseres multimodo ofrecen una mayor potencia de salida y, en general, son más asequibles.Se utilizan para alineación, posicionamiento y tareas generales de laboratorio donde no se requiere precisión.

Requisitos eléctricos y de potencia de un láser de HeNe

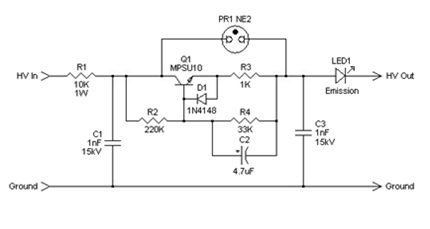

Figura 4. Reductor de ondulación de la fuente de alimentación del láser HeNe 1

• Alto voltaje de arranque – Un láser de HeNe necesita un alto voltaje de CC para arrancar, normalmente entre 5.000 y 10.000 voltios, para ionizar el gas dentro del tubo.

• Menor voltaje de funcionamiento – Después del arranque, el voltaje cae a un nivel operativo constante, generalmente alrededor de 1000 a 3000 voltios, dependiendo de la longitud y el diseño del tubo.

• Baja corriente de funcionamiento – El láser funciona con una corriente baja, normalmente de 3 a 10 miliamperios (mA).

• Operación controlada por corriente – Los láseres de HeNe son dispositivos controlados por corriente.Se requiere una corriente estable para mantener la potencia de salida estable y evitar daños.

• Se requiere fuente de alimentación regulada – La fuente de alimentación debe proporcionar una salida de CC constante y regulada para garantizar un rendimiento estable del láser.

• Consideraciones de seguridad – A partir del alto voltaje se requiere aislamiento y manipulación adecuados para evitar riesgos eléctricos.

• Fuente de alimentación combinada – El uso de la fuente de alimentación correcta diseñada para el tubo de HeNe específico mejora la confiabilidad y extiende la vida útil del láser.

Aplicaciones de un láser HeNe

Investigación científica – Los láseres de HeNe se utilizan en laboratorios para experimentos que requieren una fuente de luz estable y correcta.

Interferometría – Su gran longitud de coherencia los hace ideales para medir distancias y cambios de superficie muy pequeños.

Holografía – El haz estable y limpio es adecuado para crear hologramas de alta calidad.

Alineación y Posicionamiento – Los láseres de HeNe se utilizan para alinear sistemas ópticos, maquinaria y equipos industriales.

Metrología y Medición – Ayudan en sistemas de medición precisos, incluidas herramientas de calibración y dispositivos de inspección.

Laboratorios Educativos – Muchas escuelas y universidades utilizan láseres HeNe para demostrar los principios del láser y las pruebas ópticas.

Escaneo de códigos de barras (sistemas antiguos) – Algunos de los primeros lectores de códigos de barras utilizaban láseres rojos de HeNe antes de que se conocieran los láseres de diodo.

Instrumentación óptica – Se aplican en dispositivos como espectrómetros y sistemas de análisis de haces.

Ventajas y desventajas de los láseres HeNe

Ventajas de los láseres HeNe

• Produce un haz limpio, redondo y estable (a menudo en modo TEM₀₀).

• Proporciona potencia de salida muy constante a lo largo del tiempo.

• Adecuado para interferometría y mediciones precisas.

• Ofrece una salida de luz suave y consistente.

• Muchos tubos de HeNe pueden funcionar durante miles de horas.

• El rayo rojo es brillante y fácil de ver.

• Confiable en aplicaciones de investigación y laboratorio.

Desventajas de los láseres HeNe

- Necesita varios miles de voltios para funcionar.

- Más grandes y más largos que los láseres de diodo.

- Puede romperse si no se manipula con cuidado.

- Normalmente sólo produce energía a nivel de milivatios.

- Puede requerir tiempo para alcanzar un funcionamiento estable.

- Más caro debido a la complejidad del diseño y fabricación.

Láser de HeNe frente a láser de diodo

Característica	hene Láser	diodo Láser
Principio de funcionamiento	Utiliza helio y neón. gas excitado por alto voltaje	Utiliza un semiconductor chip para producir luz
Tamaño	tubo de vidrio más grande diseño	muy pequeño y compacto
Requisito de voltaje	Requiere alto tensión de arranque y funcionamiento	Opera a baja voltaje
Calidad del haz	Muy limpio, redondo, y haz estable (a menudo TEM₀₀)	El haz puede ser más ancho o menos uniforme sin óptica
Potencia de salida	Normalmente bajo (milivatios)	Disponible en bajo a versiones de muy alta potencia
Costo	mas caro	Más asequible y producido en masa
Durabilidad	El tubo de vidrio puede ser frágil	Diseño de estado sólido, más duradero
Aplicaciones	investigación, interferometría, holografía, alineación	punteros láser, escáneres de códigos de barras, comunicación, dispositivos de consumo

Cosas a considerar antes de seleccionar un láser HeNe

Al elegir un láser de HeNe, es necesario comprender sus necesidades y condiciones de trabajo específicas.

Primero, piense en el longitud de onda (color de la luz).La mayoría de los láseres de HeNe producen luz roja (632,8 nm), pero hay otros colores disponibles.Elija la longitud de onda que mejor funcione para su aplicación.

A continuación, considere el potencia de salida.Los láseres de HeNe suelen producir baja potencia, normalmente entre 0,5 mW y 20 mW.Asegúrese de que el nivel de potencia sea suficiente para su tarea.

También debes decidir entre monomodo y multimodo.Los láseres monomodo proporcionan un haz más limpio y preciso, lo que es mejor para realizar mediciones precisas.Los láseres multimodo pueden proporcionar un poco más de potencia pero son menos precisos.

Compruebe el requisitos de suministro de energía.Los láseres HeNe necesitan una fuente de alimentación especial de alto voltaje, por lo que debe coincidir con el tubo láser.

Por último, considere la tamaño, toda la vida, ambiente de trabajo, y presupuesto.Asegúrese de que el láser se ajuste a su configuración, pueda funcionar durante muchas horas, funcione bien en su entorno y se mantenga dentro de su presupuesto.

Conclusión

Se confía en los láseres HeNe por su haz limpio y estable.Se aplican en investigación, alineación, medición y educación.Aunque son más grandes y necesitan alto voltaje para funcionar, proporcionan una excelente calidad y precisión del haz.Al comprender sus características y requisitos, podrá decidir si un láser de HeNe es la opción correcta para su aplicación.
