¿Qué es una puerta XOR?Una guía sencilla
2025-12-15 4170

La puerta XOR (OR exclusiva) es una puerta lógica simple utilizada en circuitos digitales.Se enciende sólo cuando las dos entradas son diferentes.En esta guía, aprenderá qué es una puerta XOR, cómo funciona, dónde se utiliza y cómo probarla.¡Empecemos!

Catálogo

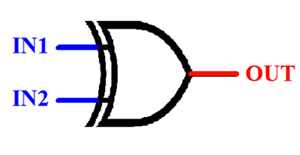

Figura 1. Puerta lógica XOR (OR exclusivo)

¿Qué es la puerta XOR?

La puerta XOR (OR exclusiva) produce una salida ALTA solo cuando sus entradas son diferentes.Este comportamiento se muestra claramente en la tabla de verdad, que enumera todas las combinaciones de entradas posibles y la salida resultante.Cuando ambas entradas son BAJAS (0) o ambas son ALTAS (1), la puerta XOR emite BAJA (0).Pero cuando una entrada es 1 y la otra es 0, la salida pasa a ser ALTA (1).Esta propiedad única hace que la puerta XOR sea necesaria para circuitos que detectan diferencias entre señales, realizan sumas binarias o generan bits de paridad.La tabla de verdad es la forma más sencilla de visualizar cómo responde la función XOR a todas las condiciones de entrada, lo que le ayuda a comprender su comportamiento lógico de forma rápida y precisa.

Tabla de verdad de la puerta XOR

Entrada un	Entrada b	Salida q
0	0	0
0	1	1
1	0	1
1	1	0

Circuitos integrados que contienen puertas XOR

A continuación se muestran circuitos integrados comunes que contienen puertas XOR (OR exclusivo), agrupados por familia lógica:

TTL (74xx / 74LS / 74HCfamilia)

74LS86– Puertas XOR cuádruples de 2 entradas (TTL)
74HC86– Puertas XOR cuádruples de 2 entradas (CMOS, alta velocidad)
74HCT86– Puertas XOR cuádruples de 2 entradas (CMOS compatible con TTL)
7486 – Puertas XOR cuádruples de 2 entradas (TTL estándar)

Serie CMOS 4000

CD4030/ CD4030B – Puertas XOR cuádruples de 2 entradas
CD4070/ CD4070B – Puertas XOR cuádruples de 2 entradas (ampliamente utilizadas)
CD4077 – Puertas XNOR cuádruples de 2 entradas (complemento de XOR)

Variantes modernas

74LVC86 – Puertas CMOS XOR de bajo voltaje
74AHC86: puertas CMOS XOR avanzadas de alta velocidad
74AC86– Puertas CMOS XOR de alto rendimiento

Circuito de ejemplo usando una puerta XOR

Un ejemplo simple y práctico de un circuito de puerta XOR es un detector de diferencia o un circuito de control de palanca.En esta configuración, la puerta XOR compara dos entradas digitales y produce una salida ALTA cuando las entradas son diferentes.Esta salida se puede utilizar para controlar un LED, activar un relé o proporcionar una señal de control a otra etapa lógica.

Una aplicación común es combinar una puerta XOR con un flip-flop D para crear un flip-flop T (alternar), como se muestra a continuación.

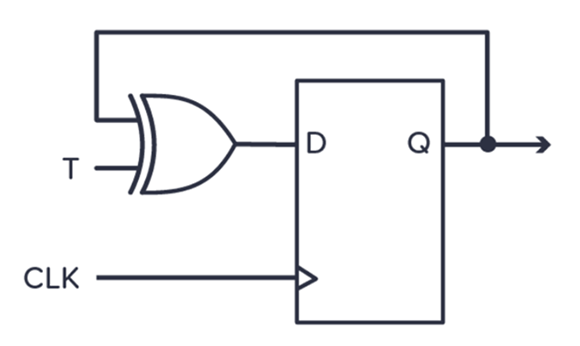

Figura 2. Circuito flip-flop T basado en XOR

Una entrada XOR es la señal de conmutación (T), mientras que la otra es la salida actual del flip-flop (Q).En cada flanco del reloj, la puerta XOR determina si la salida debe permanecer igual o alternar.Cuando T es ALTO, la salida cambia entre ALTO y BAJO;cuando T es BAJO, la salida permanece sin cambios.

Otro uso básico de una puerta XOR es la comparación de señales, donde detecta si dos señales digitales coinciden.Si las señales son las mismas, la salida permanece BAJA;si difieren, la salida pasa a ALTA.

Cómo funciona la lógica de puerta XOR

Figura 3. Ejemplo de funcionamiento de la puerta XOR

Una puerta XOR (OR exclusiva) compara dos entradas y comprueba si son diferentes.

Si una entrada está activada (1) y la otra está desactivada (0), la salida se activa (1).
Si ambas entradas son iguales, ambas ON o ambas OFF, la salida permanece OFF (0).

Puedes pensar en una puerta XOR como un detector de diferencias.Sólo da una salida cuando las entradas no coinciden.Debido a este comportamiento, las puertas XOR se utilizan en tareas digitales simples como alternar salidas, comparar señales y sumar números binarios.Son excelentes cuando un circuito necesita saber si dos señales son iguales o diferentes.

Comportamiento de voltaje y corriente de las puertas XOR

Las puertas XOR funcionan utilizando niveles de voltaje digitales y consumen muy poca corriente.Comprender su comportamiento de voltaje y corriente ayuda a garantizar un diseño de circuito seguro y confiable.

- Las puertas XOR utilizan niveles de voltaje digitales: BAJO (0) y ALTO (1).

- BAJO normalmente representa 0 V o cerca de 0 V.

- ALTO representa un voltaje cercano al voltaje de suministro (como 5 V o 3,3 V).

- Los pines de entrada consumen muy poca corriente, especialmente en puertas CMOS XOR.

- La alta impedancia de entrada ayuda a prevenir la carga de etapas anteriores del circuito.

- Los pines de salida pueden generar o hundir sólo una corriente limitada.

- Las salidas son seguras para controlar otras entradas lógicas o LED con resistencias limitadoras de corriente.

- Las puertas XOR no deben accionar directamente dispositivos de alta potencia como motores, relés o lámparas.

- Una pequeña corriente transitoria fluye dentro de la puerta durante la conmutación.

- Una conmutación más rápida puede aumentar ligeramente el consumo de energía.

- Exceder los límites de voltaje o corriente puede dañar la puerta XOR.

Uso de XOR para inversión de señal

Una puerta XOR se puede utilizar como un simple inversor de señal fijando una de sus entradas a un nivel lógico constante.Cuando una entrada se mantiene en BAJO (0), la puerta XOR pasa la otra entrada sin cambios.Cuando una entrada se mantiene en ALTO (1), la puerta XOR invierte la otra entrada.

Esto significa que una entrada BAJA se vuelve ALTA y una entrada ALTA se vuelve BAJA, al igual que una puerta NOT.Debido a este comportamiento, las puertas XOR se utilizan para invertir selectivamente señales en circuitos digitales.Al controlar la entrada fija, puede elegir si una señal se invierte o no cambia, lo cual es perfecto en procesamiento de datos, lógica de control y sistemas de comunicación.

Construcción de puertas XOR con puertas lógicas básicas

Se puede crear una puerta XOR utilizando puertas lógicas simples como Y, O, y NO.La puerta XOR pone su salida en ALTO solo cuando las dos entradas son diferentes.

primeroNO se utilizan puertas para invertir las entradas. entonces, Y las puertas verifican dos situaciones: cuando A es ALTO y B es BAJO, o cuando A es BAJO y B es ALTO. Finalmente, las salidas de las puertas AND se combinan usando una puerta OR para crear la salida XOR.De esta manera, la salida se vuelve ALTA solo cuando una entrada está ENCENDIDA y la otra está APAGADA.

Cómo probar una puerta XOR con un multímetro

Esta guía paso a paso muestra cómo usar un multímetro para verificar si una puerta XOR funciona correctamente probando todas las combinaciones de entradas.

Encienda el CI - Conecte el IC de puerta XOR a su voltaje de suministro requerido (por ejemplo, 5 V o 3,3 V) y conecte el pin de tierra.

Encuentra los pines - Utilice la hoja de datos para identificar los pines de entrada (A y B) y el pin de salida (Q).

Configurar el multímetro - Ponga el multímetro en modo voltaje CC.

Pruebe ambas entradas BAJA - Configure ambas entradas en BAJA (0 V).

→ La salida debería indicar BAJO.

Prueba A BAJA, B ALTA - Configure la entrada A en BAJA y la entrada B en ALTA.

→ La salida debería leer ALTA.

Prueba A ALTA, B BAJA - Configure la entrada A en ALTA y la entrada B en BAJA.

→ La salida debería leer ALTA.

Pruebe ambas entradas ALTA - Configure ambas entradas en ALTA.

→ La salida debería indicar BAJO.

Verifique los resultados - Si la salida sigue este patrón, la puerta XOR está funcionando correctamente.

Comparación lógica XOR vs OR

Característica	XOR puerta	O puerta
Nombre completo	Exclusivo-OR	Inclusivo-O
Condición de salida	ALTO sólo cuando las entradas son diferentes	ALTA cuando al menos una entrada es ALTA
Entrada A = 0, B = 0	Salida 0	Salida 0
Entrada A = 0, B = 1	Salida 1	Salida 1
Entrada A = 1, B = 0	Salida 1	Salida 1
Entrada A = 1, B = 1	Salida 0	Salida 1
Propósito principal	Detectar diferencias entre entradas	Combinar señales
Usos	Sumadores, alternar circuitos, comparación	Habilitar lógica, señal fusionando

Conclusión

La puerta XOR es una puerta lógica útil que se activa solo cuando sus entradas no son las mismas.Esto lo hace excelente para comparar señales, alternar salidas y realizar cálculos binarios simples.Al aprender cómo funcionan las puertas XOR, cómo usarlas en circuitos y cómo probarlas, podrá agregarlas fácilmente a sus proyectos digitales.Comprender las puertas XOR también le ayuda a aprender otras puertas lógicas y circuitos digitales.
