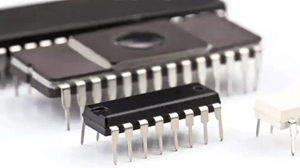

Figura 1. Paquetes IC (circuito integrado)
El embalaje IC está hecho principalmente de silicio, son muy sensibles.Cosas como la humedad, el calor e incluso los golpes pequeños pueden dañarlos fácilmente.Para protegerlos, los cubrimos con una concha exterior fuerte llamada paquete.Este paquete mantiene el chip a salvo del mundo exterior y ayuda a que permanezca funcionando correctamente durante mucho tiempo.Sin embalaje, las chips se descomponen rápidamente y dejarían de funcionar.
Pero proteger el chip es solo una parte de lo que hace el empaque.También ayuda a conectar el chip al sistema electrónico más grande, como un teléfono, una computadora portátil o un automóvil.El paquete tiene pequeñas piezas de metal, como alfileres, almohadillas o bolas, que permiten que el chip envíe y reciba señales.De esta manera, el pequeño chip puede hablar fácilmente con otras partes y trabajar como parte de una máquina más grande.
Otra cosa importante que hace el paquete es ayudar con el control de calor.Los chips pueden calentarse mucho cuando están trabajando duro.El embalaje ayuda a extender el calor del chip y mantiene su temperatura en un nivel seguro.Esto evita que el chip se sobrecaliente y ayuda a que dure más.
Hay muchos tipos de embalaje IC, y cada uno está hecho para resolver diferentes necesidades, como guardar espacio, hacer que las cosas funcionen más rápido, mantener el chip fresco o juntar varias chips.Estos son algunos de los tipos de embalaje IC comunes que verá hoy:

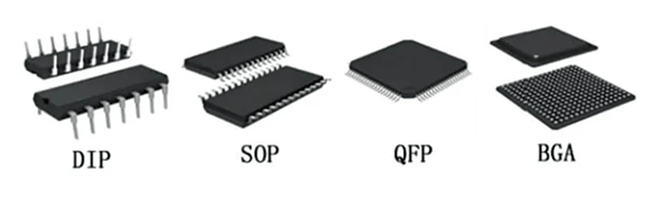

Figura 2. Tipos de estilos de empaque IC (circuito integrado)
|
Tipo de embalaje IC |
Descripción |
|
Dual en línea
Paquete (DIP) |
Uno de los
Tipos más antiguos y más populares.Tiene dos filas de alfileres de metal sobresaliendo
Desde los lados, lo que facilita insertar y soldar en una placa de circuito.
Simple, asequible y bueno para el montaje tradicional de los agujeros.Común en
Electrónica de consumo, máquinas industriales y automóviles. |
|
Pequeño
Paquete de esquema (SOP) |
Un más pequeño,
Versión que ahorra espacio de DIP.Diseñado para sentarse directamente en una placa de circuito
Uso de la tecnología de montaje en superficie (SMT) sin grandes agujeros.A menudo encontrado en
Gadgets portátiles, equipo de comunicación y accesorios de computadora. |
|
Quad plano
Paquete (QFP) |
Un cuadrado
o paquete rectangular con muchas pequeñas patas de metal en los cuatro lados.Permitir
Más conexiones eléctricas que DIP y SOP.Ofrece un buen rendimiento y
Gestión del calor.Utilizado en microcontroladores, procesadores de señal y otros
dispositivos poderosos. |
|
Rejilla
Array (BGA) |
Usa pequeño
bolas de soldadura en la parte inferior en lugar de alfileres.Este diseño mejora la conexión
Calidad, rendimiento eléctrico y propagación de calor.Comúnmente utilizado en juegos
Consolas, microprocesadores y equipos de red. |

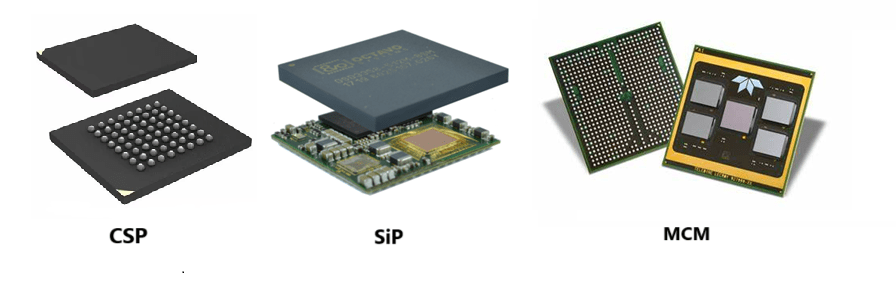

Figura 3. Tipos de embalaje IC más nuevos
|
Tipo de embalaje IC |
Descripción |
|
Escala de chips
Paquetes (CSP) |
Muy pequeño
Paquetes, casi del mismo tamaño que el chip en sí.Ideal para guardar espacio en
Pequeños dispositivos como teléfonos móviles y relojes inteligentes.También mejora la electricidad
rendimiento y acorta rutas de señal para una comunicación más rápida dentro del
dispositivo. |
|
Sistema en paquete
(Sorbo) |
Combinación
Varias chips y, a veces, piezas pasivas (como resistencias y condensadores)
en un paquete.Ahorra espacio, reduce el uso de energía y aumenta el rendimiento de
Manteniendo todo cerca juntos.Común en teléfonos inteligentes, dispositivos IoT y
Sistemas inalámbricos. |
|
Múltiple
Módulos (MCM) |
Grupos
Varias chips en una sola unidad.Diseñado para alta potencia y alta velocidad
necesidades.Mejora el rendimiento del sistema acortando la distancia entre chips
y hacer que el poder se use más eficiente.Utilizado en potentes computaciones, telecomunicaciones y
Sistemas de datos de alta velocidad. |
|
Embalaje 3D
Técnicas |
Pilas
Múltiples chips verticalmente, como una pequeña torre.Ahorra espacio y acelera
Comunicación de chip a chip.Una buena opción para las computadoras de alto rendimiento,
Sistemas de memoria avanzados y otras tecnologías rápidas y poderosas. |
El embalaje IC le da al chip la protección que necesita de la humedad, el polvo, el calor y el daño físico, lo que ayuda a mantenerse segura y a trabajar más.También hace que sea más fácil conectar el chip a otras partes de un dispositivo con cables de metal, alfileres o protuberancias.
Algunos paquetes están diseñados para alejar el calor del chip, lo que ayuda a mantenerse fresco y correr sin problemas.Los tipos de embalaje avanzados también ahorran mucho espacio, lo que permite que los dispositivos modernos sean más pequeños y delgados.Un buen embalaje mejora cuán rápida y limpia las señales se mueven dentro del dispositivo, aumentando el rendimiento general.
Además, con nuevos estilos de embalaje como el sistema en paquetes (SIP) o los módulos múltiples (MCM), es posible poner varias chips en una unidad, haciendo que los dispositivos sean más inteligentes sin ocupar más espacio.
Aunque el empaque es útil, también viene con algunas desventajas.Los paquetes más avanzados o especializados pueden aumentar el costo total del chip y el producto final.Algunos tipos de empaque, especialmente aquellos con conexiones muy pequeñas o ocultas como BGA, pueden hacer que la fabricación sea más difícil y requiere máquinas y habilidades especiales.Si el paquete no está bien diseñado para la gestión del calor, el chip puede sobrecalentar y dañarse con el tiempo.
Además, los tipos de embalaje más antiguos como DIP ocupan más espacio, lo que no es ideal para los pequeños dispositivos de hoy.Por último, con paquetes como BGA, es más difícil inspeccionar, reparar o reemplazar el chip si algo sale mal porque las conexiones están ocultas debajo.
A medida que avanza la tecnología, se están desarrollando nuevos métodos de embalaje IC para hacer que los dispositivos sean aún más pequeños, más rápidos y más potentes.Una de las últimas tendencias es el empaque de nivel de oblea (FO-WLP), que extiende las conexiones del chip en un área más grande para reducir el tamaño general y al mismo tiempo mantener un buen rendimiento.
Otro método es el embalaje a escala de chips a nivel de oblea (WLCSP), donde el chip se empaqueta mientras aún está conectado a la oblea, ayudando a ahorrar espacio y haciendo que la producción en masa sea más rápida y barata.El embalaje basado en chiplet también se está volviendo popular: en lugar de construir un chip grande, se colocan varios chips más pequeños (llamados chiplets) dentro de un paquete para crear sistemas flexibles y potentes.Estas nuevas tendencias ayudan a mejorar el rendimiento, reducir los costos y permitir que los dispositivos sigan siendo más pequeños e inteligentes.
El embalaje IC hace más que solo proteger las chips: también los conecta, los enfría y ayuda a los dispositivos a funcionar mejor.Hay muchos tipos de embalaje, cada uno hecho para diferentes necesidades.Con nuevos métodos de embalaje como los diseños de FO-WLP, WLCSP y Chiplet, la tecnología se está volviendo aún más pequeña y más inteligente.Conocer el empaque IC lo ayuda a ver qué tan básico es en la electrónica que usamos todos los días.
ACERCA DE NOSOTROS
Satisfacción del cliente cada vez.Confianza mutua e intereses comunes.
¿Qué es el interruptor de circuito?Operación, tipos y aplicaciones del interruptor de circuito
2025-05-22
Comprender la resonancia en circuitos RLC paralelos
2025-09-18
El objetivo principal del embalaje IC es proteger el delicado chip del daño físico, la humedad, el polvo y el calor.También permite que el chip se conecte fácilmente a otras partes de un dispositivo y ayuda con la administración de calor para mantener el chip funcionando de manera segura y confiable durante mucho tiempo.
Los paquetes IC generalmente están hechos de plástico, cerámica o materiales metálicos.El plástico es más barato y común para la mayoría de los productos electrónicos de consumo.Al mismo tiempo, se usan cerámica y metal cuando se requiere una mejor resistencia al calor, una protección más fuerte o un rendimiento más rápido, como en los sistemas militares o aeroespaciales.
Se prefieren las matrices de la cuadrícula de bola porque ofrecen mejores conexiones eléctricas, disipación de calor mejorada y velocidades más altas.BGAS coloca las conexiones debajo del chip, extendiendo las señales y el calor de manera más eficiente, lo que es útil para procesadores, GPU y chips informáticos de alto rendimiento.
Un paquete quad plano (QFP) tiene patas de metal visibles que sobresalen de sus lados, mientras que una matriz de cuadrícula de bola (BGA) tiene pequeñas bolas de soldadura debajo del chip.Los BGA ofrecen un mejor rendimiento, pero los QFP son más fáciles de inspeccionar y reparar porque sus alfileres son visibles.
No. Si bien el apilamiento 3D es popular en los dispositivos de memoria, también se usa en procesadores, tarjetas gráficas, chips de red y sistemas informáticos de alto rendimiento.Los chips apilados mejoran verticalmente la velocidad y ahorra espacio en muchos tipos de electrónica avanzada.
