RG6 y RG11 Coaxial: ¿Cuál es la diferencia?
2024-03-04 36384

Desde la distribución de la televisión por cable hasta la construcción de redes informáticas, no se puede sobreestimar la importancia de los cables coaxiales.El propósito de este artículo es proporcionar una mirada en profundidad al cable coaxial RG, un tipo específico de cable coaxial que se usa ampliamente en una variedad de escenarios de transmisión.El documento analizará cómo las diversas partes de su estructura multicapa funcionan juntas para una transmisión de señal eficiente y desglosará la clasificación de cables coaxiales de banda base y banda ancha, con un enfoque especial en las especificaciones, aplicaciones y consideraciones de los cables RG6 y RG11 en reales-Modiones del mundo.Proporciona a los lectores una vista completa de cómo seleccionar el cable coaxial correcto para necesidades específicas y cómo maximizar su uso en diferentes aplicaciones.

Catalogar

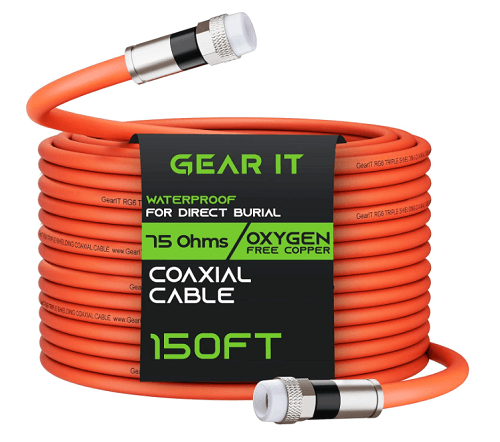

Figura 1: cable coaxial

¿Qué es el cable coaxial RG?

Los cables coaxiales están compuestos de múltiples capas de materiales y son esenciales en la transmisión de señal.En general, un cable coaxial consta de cuatro capas: la capa más interna es un cable de cobre conductor, que sirve como el núcleo del diseño del cable.Alrededor del conductor hay una capa de aislamiento plástico que actúa como un aislante y un dieléctrico.Fuera del aislamiento hay una capa delgada de conductor trenzado, generalmente hecha de cobre o una aleación.Finalmente, un material aislante externo encierra al conductor.

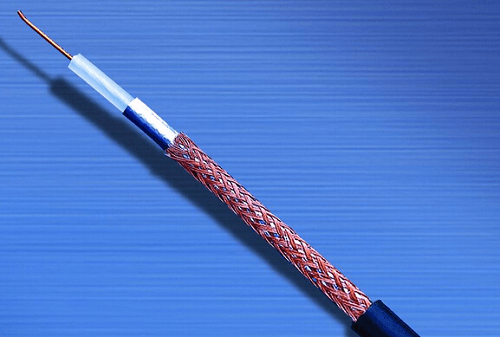

Figura 2: Diagrama de estructura de cable coaxial

Este medio multifuncional es esencial para transmitir señales analógicas y digitales, lo que resulta útil en una amplia gama de aplicaciones.Los cables coaxiales se han utilizado más comúnmente en la entrega de señales de televisión por cable, conexiones telefónicas de larga distancia, redes informáticas de corto alcance e integración de redes de área local.Los cables coaxiales se convirtieron en el medio principal para entregar señales de televisión a innumerables hogares, ayudando a estimular el crecimiento de la televisión por cable.Si bien los cables coaxiales tenían un valor significativo en la infraestructura telefónica de larga distancia, ahora enfrentan la competencia de las tecnologías de comunicación óptica de fibra, microondas terrestres y satélite.

Tipos de cables coaxiales

Cable coaxial RG-6: los cables coaxiales RG-6 cuentan con un conductor más grande, diseñado para proporcionar una mejor calidad de señal y manejar eficientemente las señales de nivel GHZ.Estos cables están hechos de cables más gruesos y vienen con aislamiento y blindaje, lo que los hace adecuados para aplicaciones de alto ancho de banda y alta frecuencia como conexiones a Internet, televisión por cable y señales satelitales.

Cable coaxial RG-59: los cables RG-59 son cables AWG más delgados y ligeros.Inicialmente utilizada para las conexiones de TV por cable, RG-59 ha existido durante mucho tiempo y se encuentra comúnmente en edificios y hogares comerciales más antiguos.Se recomienda para señales de bajo ancho de banda y baja frecuencia por debajo de 50 MHz, como el video analógico y las instalaciones de CCTV.

Cable coaxial RG-11: los cables RG-11 son más gruesos que otros tipos coaxiales, lo que los hace menos flexibles pero más adecuados para la transmisión de señal de larga distancia debido a su atenuación significativamente menor en comparación con RG-6 o RG-59.

Cable coaxial RG-8: los cables RG-8 están diseñados para aplicaciones de alta potencia y están sólidas para minimizar la pérdida de señal, incluso a altas frecuencias.

LMR (Radio de microondas de baja pérdida) Cable coaxial: los cables LMR se destacan en baja pérdida de señal, lo que los hace ideales para aplicaciones que requieren una atenuación mínima.Estos típicamente vienen con dieléctricos de espuma y blindaje avanzado.

Descripción general de RG6

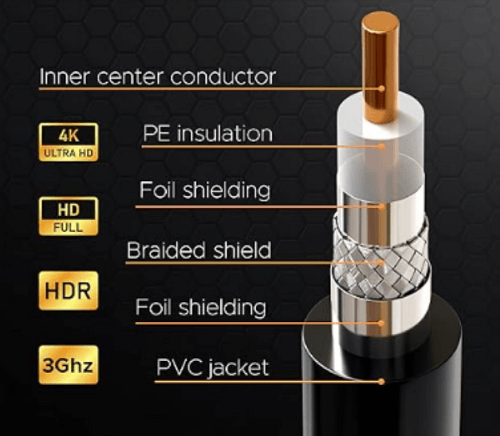

Figura 3: Diagrama de cable coaxial RG6

RG6 se conoce comúnmente como un "cable coaxial delgado", con una impedancia de 50 ohmios, aunque los cables RG6 de 75 ohmios son los más populares.El cable se asemeja a una cuerda y se elabora meticulosamente con múltiples hilos o paquetes de cables, con cada grupo que consiste en no menos de dos hilos.Estos paquetes de alambre están cuidadosamente aislados entre sí y generalmente se torcen alrededor de un núcleo central.El conductor externo es un escudo trenzado hecho de múltiples hilos de alambre de cobre, lo que mejora sus capacidades de protección.Este diseño equilibra la complejidad y la funcionalidad, asegurando la transmisión de señal perfecta en diferentes aplicaciones.

Las diferencias estructurales entre los conductores exteriores de los cuatro pares de cables centrales están envueltas alrededor de la vaina de cada cable de núcleo, lo que refleja la dureza más delgada de un solo conductor.El conductor externo está hecho de malla de blindaje trenzado de alambre de cobre sin oxígeno de alta calidad, y hay diferencias estructurales entre los cuatro pares de cables centrales.

• El diámetro del cable de red de una sola categoría 6 es de 0.3 mm.
• Utilizado para el proyecto de retardante resistente a alta temperatura más grueso y de llama, el conductor externo es de 0.8 mm.
• Utilizado para tubos de cobre sin oxígeno respetuoso con el medio ambiente con un conductor externo de 0.9 mm.
• Adoptando tubo de cobre sin oxígeno de alta pureza con 100% de material.
• Adopte la malla de blindaje trenzado de alambre de cobre sin oxígeno de alta pureza, material 100%.
• Con la optimización del proceso de producción, se requiere que la precisión del tamaño del conductor exterior sea mayor, y la longitud promedio por metro puede ser de hasta 0.5 mm.
• Con la mejora del proceso de producción, el tamaño del conductor externo puede ser de hasta 0.2 mm.
• Independientemente de si el tamaño del conductor externo excede 0.2 mm, el conector del conductor externo generalmente se usa y se requiere procesamiento para tratar el conector para garantizar la calidad del conector.

Parámetros estructurales RG6

Parámetros de rendimiento eléctrico RG6

RG6 Propiedades mecánicas y ambientales

Descripción general de RG11

Figura 4: Diagrama de desprogramación RG11

RG11 es un cable más grueso y rígido en comparación con otros estándares coaxiales.Con una pérdida de solo 5.6 dB a 100 pies mientras opera a 1000 MHz, la atenuación en cables RG11 es menos notable a largas distancias.RG11 es ideal para cable más largas, como entre los centros de telecomunicaciones.Sin embargo, debido a su rigidez y costo, RG11 es menos adecuado para el cableado interior o residencial.

Parámetros estructurales RG11

Parámetros de rendimiento eléctrico RG11

RG11 Propiedades mecánicas y ambientales

¿Cuál es la diferencia entre los cables coaxiales RG6 y RG11?

Comparación de lado a lado de RG6 y RG11

Diferentes casos de uso

RG6 se conoce como un cable coaxial de propósito general, que gane este título debido a su versatilidad y adaptabilidad tanto en la aplicación como en la flexibilidad física.Cuando la frecuencia operativa excede el umbral de 1000 MHz, la atenuación de RG6 es consistente, con pérdidas máximas de 6 dB a 100 pies.Esto hace que RG6 sea una opción extremadamente versátil, a menudo superando productos similares como RG59 o RG11 debido a sus características de atenuación equilibradas.

En contraste, el cable coaxial RG11 es más rígido y más grueso.Con una tasa de atenuación de 5.6 dB a 100 pies a 1000 MHz, RG11 es altamente efectiva para la transmisión de larga distancia, lo que lo convierte en una opción ideal para conectar centros de telecomunicaciones.Sin embargo, debido a su robustez y costo, RG11 no es adecuado para el cableado interior o residencial, donde estas características pueden no justificar la inversión.

Por lo tanto, RG6 se destaca por su flexibilidad en una amplia gama de aplicaciones, mientras que RG11 conserva su practicidad en escenarios que requieren cable más largas, gracias a su construcción más gruesa y su chaqueta duradera, que pueden soportar condiciones ambientales duras.

Pérdida de señal

Calcular la pérdida de señal en los cables es un aspecto crucial del diseño de la red, especialmente a frecuencias más altas donde minimizar la atenuación es vital.Los cables coaxiales funcionan según los principios de transmisión analógica, que pueden conducir a la atenuación de la señal.Factores como la resistencia y las variables ambientales influyen en este fenómeno, similar a la degradación de la señal observada en los cables Ethernet, que también dependen del cobre para la conductividad.

Abordar la pérdida de señal implica estrategias como aumentar el tamaño del conductor y reducir la longitud del cable.Por ejemplo, RG6 tiene una atenuación máxima de 6.1 dB en una distancia de 100 pies a 1000 MHz, lo que lo convierte en una opción versátil para entornos interiores y residenciales.

En contraste, RG11 funciona excepcionalmente bien en la transmisión de señal de larga distancia, ofreciendo una tasa de atenuación de 5.6 dB a 1000 MHz en la misma distancia.Si bien esta diferencia puede parecer pequeña, las capacidades de transmisión extendidas de RG11 son significativas.

Es importante comprender que los decibelios operan a escala logarítmica, lo que significa que cada incremento duplica efectivamente la fuerza de la señal percibida.Este principio subraya la necesidad de considerar cuidadosamente la selección de cable en función de los requisitos de aplicación específicos y el delicado equilibrio entre la pérdida de señal y la distancia de transmisión.

Diferencias de costos

Al evaluar los costos por pie, hay un marcado contraste entre los dos tipos de cable.El precio promedio de RG6 es de alrededor de 20 centavos por pie, ofrece un buen valor para la longitud y mantiene los puntos de terminación esperados para las longitudes de cable coaxiales estándar.

Por otro lado, RG11 tiene un precio más alto, aproximadamente 38 centavos por pie.El precio puede variar según la calidad del cable y el contenido de cobre, pero la diferencia de costo se hace evidente al delinear la infraestructura para redes externas.

Para el cableado a gran escala, como entre los edificios residenciales, RG6 es una opción más económica debido a su menor costo.Sin embargo, RG11, con su mayor tamaño y materiales de conductores de mayor calidad, sigue siendo la opción más costosa, más adecuada para aplicaciones específicas donde sus ventajas justifican el gasto adicional.

Diferencias de tamaño del conductor

Otro punto de comparación es el tamaño real de los cables.La mayoría de los cables coaxiales se miden utilizando el sistema American Wire Gauge (AWG).En este sistema, cuanto mayor sea el número, más pequeño es el diámetro del cable.

Con eso en mente, RG6 generalmente funciona a 18 AWG, lo cual es significativamente más delgado.RG6 se usa para módems de banda ancha o cajas de cables de conexión.

RG11 es más grueso, con un diámetro típico de 14 AWG.El tamaño más grueso de RG11 lo pone en riesgo al considerar el radio de curvatura del cable.Cuando dobla cualquier cable para extenderlo dentro de una red, solo puede alcanzar un cierto ángulo.Una vez que se excede el radio de curva, la pérdida de señal aumenta drásticamente.

Diferencias de rendimiento

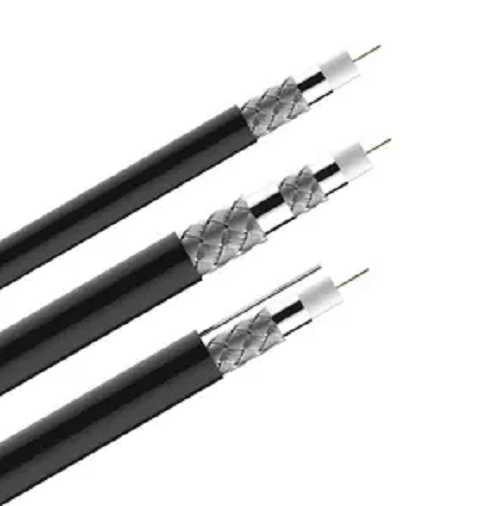

Figura 5: diagrama de cable coaxial

Independientemente del tipo de cable, el rendimiento general de los cables coaxiales no cambia.La velocidad de transmisión máxima en el nivel básico es de alrededor de 10 Mbps.Por supuesto, esto depende de factores como la frecuencia de la señal.Después de todo, normalmente no enviaría señales de nivel de línea a un módem o caja de cable.

Notas:

RG6 es un cable más flexible, adecuado para uso general.

RG6 es más delgado y más adecuado para instalaciones de cableado complejo.

RG6 se puede usar en interiores o exteriores, dependiendo de las necesidades de la red.

RG11 se usa principalmente para redes al aire libre de larga distancia.

RG11 tiene un radio de curva general más pequeño, lo que significa que el cable es más propenso a dañar cuando se dobla.

RG6 vs RG11: ¿Cuál es mejor?

Elegir el cable correcto (RG6 o RG11) depende de los requisitos específicos de su proyecto.RG6 es una opción versátil tanto para el cableado al aire libre como para el interior, alineando perfectamente con las demandas de la infraestructura de banda ancha moderna.Su popularidad se debe en gran medida a sus niveles de atenuación y adaptabilidad satisfactorios, lo que lo convierte en un elemento básico en muchas instalaciones.

Si bien RG11 se usa con menos frecuencia debido a su mayor costo, tiene un lugar distinto en escenarios que requieren largas ejecuciones de cable.Su diseño más grueso y una pérdida de señal más baja en distancias más largas lo convierten en la opción preferida para aplicaciones que abarcan millas o yardas, donde el mantenimiento de la integridad de la señal es crucial.

Por lo tanto, si bien RG6 proporciona una solución económica y flexible para las instalaciones estándar, RG11 brilla en proyectos que requieren un cableado extenso, destacando la importancia de hacer coincidir la elección de cable con las necesidades específicas de su arquitectura de red.
