Los transistores MOS son pequeños interruptores que se utilizan en casi todos los dispositivos electrónicos.Los dos tipos principales son NMOS y PMOS.Ambos funcionan usando voltaje en la puerta, pero se comportan de manera diferente cuando se encienden o apagan.Este artículo explica su estructura, cómo funcionan y dónde se encuentran en los circuitos.

Catalogar

Figura 1.Transistores NMOS frente a PMOS

Entendiendo el transistor NMOS

Transistor NMOS, también llamado un MOSFET de canal N, es un tipo de transistor de efecto de campo (FET) que controla el flujo de electricidad mediante partículas diminutas llamadas electrones.Es uno de los dos tipos principales de transistores MOS.

Piense en el transistor NMOS como un interruptor electrónico.Cuando aplica un voltaje positivo a su pin de compuerta, se abre un camino que permite que la corriente fluya desde el drenaje hasta la fuente.Cuando no hay voltaje positivo, ese camino permanece cerrado y la corriente no puede fluir.

Los transistores NMOS son admirados porque los electrones se mueven más rápido que los huecos utilizados en los dispositivos PMOS.Esto significa que NMOS puede encenderse y apagarse más rápido, lo que lo hace sobresaliente para circuitos de alta velocidad como los que se encuentran en microprocesadores, chips de memoria y amplificadores.

Entendiendo el transistor PMOS

A Transistor PMOS, o MOSFET de canal P, es otro tipo de transistor MOS que funciona de manera opuesta a un transistor NMOS.En lugar de utilizar electrones, el PMOS utiliza huecos (la ausencia de electrones) para transportar corriente.

En un transistor PMOS, la corriente fluye cuando se aplica un voltaje negativo a la puerta.Este voltaje negativo crea un camino que permite que la corriente se mueva desde la fuente hasta el drenaje.Cuando el voltaje de la puerta es positivo o cero, el camino se cierra y el transistor permanece apagado.

Los transistores PMOS suelen ser más lentos que los NMOS porque los agujeros se mueven más lentamente que los electrones.Sin embargo, siguen siendo importantes, especialmente cuando se usan junto con transistores NMOS en CMOS (MOS complementario) circuitos.

En la tecnología CMOS, los transistores PMOS manejan las señales altas (lógica 1) mientras que NMOS maneja las señales bajas (lógica 0).Este trabajo en equipo ayuda a crear circuitos que son rápidos, estables y energéticamente eficientes, razón por la cual los dispositivos PMOS se encuentran en todos los dispositivos electrónicos digitales modernos, como procesadores, memorias y sensores.

Símbolos de circuito NMOS vs PMOS

Figura 2.Símbolos de circuito NMOS vs PMOS

El diagrama muestra los símbolos de los transistores PMOS y NMOS.Ambos tienen tres partes principales, la puerta (G), fuente (S), y drenaje (D).La principal diferencia es la dirección de la flecha: el símbolo PMOS tiene una flecha que apunta hacia afuera, mientras que el símbolo NMOS tiene una flecha que apunta hacia adentro.Esta flecha muestra cómo fluye la corriente.NMOS se enciende con un voltaje de puerta positivo, mientras que PMOS se enciende con un voltaje de puerta negativo.

Diagramas de circuitos NMOS vs PMOS

Figura 3. Diagramas de circuitos NMOS vs PMOS

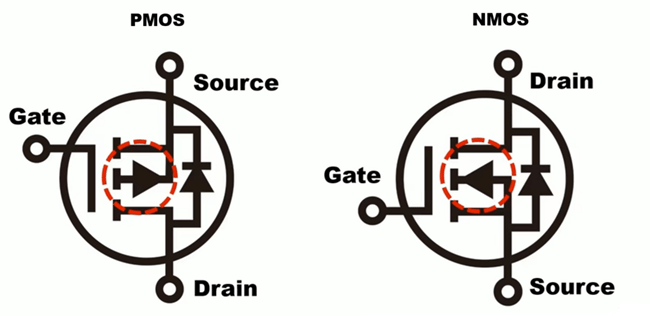

La imagen muestra los diagramas de circuito de los transistores PMOS y NMOS. En un transistor PMOS, la fuente está conectada al voltaje positivo y la flecha apunta hacia afuera, lo que significa que la corriente fluye desde la fuente al drenaje cuando el voltaje de la puerta es negativo.En un transistor NMOS, la fuente está conectada a tierra y la flecha apunta hacia adentro, lo que significa que la corriente fluye desde el drenaje a la fuente cuando el voltaje de la compuerta es positivo.Este flujo de corriente opuesto muestra cómo NMOS y PMOS trabajan juntos en circuitos CMOS.

Principios de funcionamiento de NMOS y PMOS

Tanto los transistores NMOS como los PMOS funcionan de manera similar: controlan el flujo de corriente mediante un voltaje aplicado a la puerta, pero difieren en el tipo de portadores de carga y en cómo fluye la corriente.

Un transistor NMOS se enciende cuando se aplica un voltaje positivo a su puerta.Este voltaje atrae electrones, creando un camino que permite que la corriente fluya desde el drenaje hasta la fuente.Cuando el voltaje de la puerta es bajo, el camino se cierra y el transistor se apaga.

Un transistor PMOS funciona al revés.Se enciende cuando se aplica un voltaje negativo a la compuerta, lo que permite que la corriente fluya desde la fuente hasta el drenaje.Cuando el voltaje de la puerta se vuelve positivo, el transistor se apaga.

Estructuras internas NMOS vs PMOS

Figura 4.Estructuras internas NMOS vs PMOS

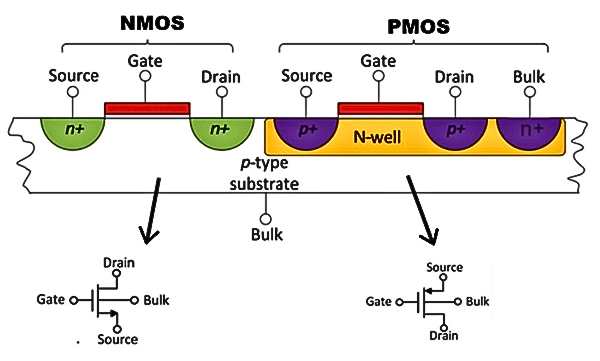

La imagen muestra la estructura interna de los transistores NMOS y PMOS dentro de un semiconductor.Ambos dispositivos están construidos sobre un sustrato de silicio, pero difieren en el tipo de material y la región utilizada.El transistor NMOS está formado sobre un sustrato tipo p con dos regiones n+ fuertemente dopadas para la fuente y el drenaje.Cuando se aplica un voltaje positivo a la puerta, se forma un canal conductor delgado entre estas regiones.

Por otro lado, el transistor PMOS está construido dentro de un pozo n, que actúa como un entorno inverso.Tiene dos regiones p+ para la fuente y el drenaje, y un voltaje de compuerta negativo crea un canal para el flujo de corriente.El diagrama también incluye la conexión masiva (cuerpo), que muestra cómo el sustrato del transistor está conectado a tierra (para NMOS) o a un voltaje positivo (para PMOS).

Tabla de verdad de NMOS y PMOS

Transistor Tipo	Puerta Voltaje (VGS)	Drenaje de fuente Actual (IDS)	Transistor Estado
NMOS	Alto (Lógica 1)	Alto	EN
NMOS	Bajo (Lógica 0)	Bajo	APAGADO
PMOS	Bajo (Lógica 0)	Alto	EN
PMOS	Alto (Lógica 1)	Bajo	APAGADO

Características de conmutación y conducción NMOS frente a PMOS

La forma en que los transistores NMOS y PMOS conducen y conmutan depende de su material interno y de sus portadores de carga.

Características de conducción NMOS:

Operación - Se enciende cuando se aplica un voltaje positivo a la puerta.

Portadores de carga - Utiliza electrones para conducir corriente.

Formación de canales - Un voltaje de puerta positivo atrae electrones, formando un canal conductor tipo n entre la fuente y el drenaje.

Dirección actual - La corriente fluye desde el drenaje a la fuente a medida que los electrones se mueven a través del canal.

Actuación - Proporciona baja resistencia, velocidad de conmutación rápida y alta capacidad de corriente.

Características de conducción de PMOS:

Operación - Se enciende cuando se aplica un voltaje negativo a la puerta.

Portadores de carga - Utiliza huecos (ausencia de electrones) para conducir corriente.

Formación de canales - Un voltaje de compuerta negativo forma un canal tipo p, lo que permite que los orificios se muevan entre la fuente y el drenaje.

Dirección actual - La corriente fluye desde la fuente al drenaje a medida que los agujeros se mueven a través del canal.

Actuación - Tiene mayor resistencia y velocidad de conmutación más lenta, pero complementa NMOS en circuitos CMOS para un rendimiento equilibrado y eficiente.

Pérdida del tubo del interruptor MOS de NMOS y PMOS

Cuando se utiliza un MOSFET como interruptor, parte de la energía se pierde en forma de calor debido a su resistencia ON (RDS(on)), la resistencia que tiene cuando está completamente encendido.Esta resistencia determina qué tan eficiente es el transistor durante la conducción.

NMOS:

• Tiene menor resistencia ON (RDS(on)) en comparación con PMOS.

• Esto se debe a que los electrones se mueven más rápido que los huecos, lo que resulta en una mejor conductividad.

• La menor resistencia reduce la pérdida de energía y mejora la eficiencia, lo que hace que NMOS sea ideal para circuitos de alta velocidad y alta eficiencia.

PMOS:

• Tiene mayor resistencia ON (RDS(on)) que NMOS.

• Dado que los agujeros se mueven más lentamente que los electrones, los dispositivos PMOS tienen más resistencia al conducir.

• Esto conduce a una mayor pérdida de conducción y una eficiencia ligeramente menor en comparación con NMOS.

Controlador de tubo MOS de NMOS y PMOS

Un controlador de tubo MOS es el circuito que controla el voltaje de puerta de los transistores NMOS y PMOS para encenderlos o apagarlos.El controlador debe proporcionar el nivel de voltaje y la velocidad correctos para que el transistor funcione de manera eficiente y segura.

Para un transistor NMOS, el controlador necesita aplicar un voltaje positivo a la puerta que sea mayor que el voltaje de la fuente para encenderlo.Cuando el voltaje de la puerta es bajo o cero, el NMOS se apaga.Los controladores NMOS se utilizan en el lado bajo de un circuito (entre la carga y tierra) porque es más fácil controlar la puerta usando señales lógicas estándar.

Para un transistor PMOS, el controlador debe aplicar un voltaje negativo (inferior a la fuente) para encenderlo.Cuando el voltaje de la puerta está cerca del voltaje de la fuente, el PMOS se apaga.Los transistores PMOS generalmente se usan en el lado alto (entre la fuente de alimentación y la carga), ya que pueden conectar y desconectar fácilmente el voltaje de suministro al circuito.

Sesgo de NMOS y PMOS

Polarizar significa aplicar el voltaje correcto a la compuerta, la fuente y el drenaje para que un transistor funcione correctamente.

Para un transistor NMOS, la puerta necesita un voltaje positivo superior a su voltaje umbral (V_TH) para encenderlo.Si el voltaje de la puerta es demasiado bajo, el transistor permanece APAGADO porque no se forma el canal entre el drenaje y la fuente.Por lo general, la fuente está conectada a tierra y el drenaje está conectado al suministro positivo (V_DD).

Para un transistor PMOS, la puerta necesita un voltaje negativo inferior a su voltaje umbral (V_TH) para encenderlo.Cuando el voltaje de la puerta es alto o positivo, el transistor se apaga.La fuente está conectada al suministro positivo (V_DD), y el drenaje va a la carga o salida.

Cómo elegir entre NMOS y PMOS

La elección entre NMOS y PMOS depende de cómo desea que funcione su circuito y de dónde está colocado el transistor.

Características y aplicaciones de NMOS:

Cambio más rápido - NMOS puede encenderse y apagarse rápidamente porque los electrones se mueven más rápido.

Mejor eficiencia - Tiene baja resistencia, por lo que desperdicia menos energía cuando fluye corriente.

Maneja más actual - NMOS puede transportar mayor corriente que PMOS.

Lo mejor para el control del lado bajo - Generalmente se utiliza entre la carga y el suelo.

Usos comunes - Se encuentra en circuitos lógicos digitales, circuitos de potencia y dispositivos de alta velocidad.

Características y aplicaciones de PMOS:

Fácil de controlar en el lado alto - PMOS es bueno para conectar y desconectar la fuente de alimentación a la carga.

Voltaje de puerta - Se enciende cuando el voltaje de la puerta es bajo o negativo.

Mayor resistencia - Más lento y menos eficiente en comparación con NMOS.

Usos comunes - Funciona con NMOS en circuitos CMOS para ahorrar energía y mantener estable el sistema.

Conclusión

Tanto NMOS como PMOS son necesarios en electrónica.NMOS es más rápido y eficiente, mientras que PMOS es más lento pero perfecto para controlar el lado de potencia de los circuitos.Cuando se usan juntos en la tecnología CMOS, crean circuitos que son más rápidos, estables y ahorran más energía.
