Una guía sencilla para comprender los osciloscopios analógicos
2025-12-01 1668

Los osciloscopios analógicos siguen ofreciendo una de las formas más naturales de ver cómo se comportan las señales eléctricas.Responden al instante y le ayudan a comprender los circuitos sin que se interponga ningún procesamiento adicional.En este artículo, analicemos los osciloscopios analógicos, cómo funcionan, cómo usarlos y por qué siguen siendo importantes.

Catálogo

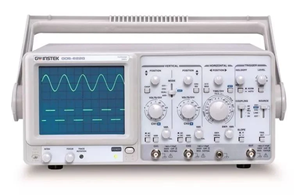

¿Qué es un osciloscopio analógico?

Un osciloscopio analógico muestra voltaje cambia inmediatamente.Utiliza un CRT convertir una señal eléctrica en el movimiento de un haz de electrones, entonces lo que ves en la pantalla es una respuesta directa a la señal.El rastro reacciona instantáneamente, razón por la cual estos osciloscopios todavía aparecen en laboratorios, aulas y trabajos de audio.

¿Cómo funciona un osciloscopio analógico?

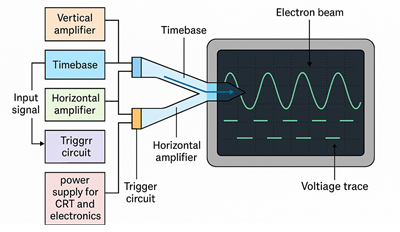

Figura 2. Cómo funciona un osciloscopio analógico por dentro

Dentro del alcance, el CRT forma el rastro visible.Un haz de electrones recorre la pantalla mientras la señal de entrada mueve el haz hacia arriba y hacia abajo.La velocidad de barrido establece la velocidad a la que viaja el haz horizontalmente.

Los principales bloques involucrados son:

• Amplificador vertical para escalar la señal entrante

• Base de tiempo para establecer la velocidad de barrido

• Amplificador horizontal para accionar las placas horizontales.

• Circuito de disparo para iniciar cada barrido en el mismo punto

• Fuente de alimentación para el CRT y la electrónica

Juntos, crean una visualización continua del voltaje a lo largo del tiempo.

Especificaciones

categoría	Especificación
Pantalla	Pantalla CRT, de 6 a 8 pulgadas en diagonal, retícula interna (8×10 divisiones)
Ancho de banda	20 MHz a 60 MHz (varía según modelo)
tiempo de subida	7–10 ns típico
Canales	1 o 2 canales analógicos
Impedancia de entrada	1 MΩ, 20–30 pF
Voltaje de entrada máximo	250 V (hasta 1 kHz), superior con sonda de alto voltaje
Sensibilidad vertical	1 mV/div a 20 V/div
Precisión vertical	±3% típico
Modos de acoplamiento	CA, CC, TIERRA
Base de tiempo horizontal	0,1 µs/div a 0,5 s/div (varía por modelo)
Modos de barrido	Automático, Normal, Sencillo, TV-H, TV-V (según modelo)
Fuentes de activación	CH1, CH2, Línea, Externa
Pendiente del gatillo	Borde ascendente o descendente
Sensibilidad del disparador	Hasta 1 mV/div para nivel bajo señales
Modos de visualización	CH1, CH2, ALT, PICAR, AÑADIR, XY
Error de fase del modo X–Y	Menos de 3° (hasta 50 kHz)
Salida de calibración	Onda cuadrada de 1 kHz, 0,5 V aprox.
Requisitos de energía	110–240 VCA, 50/60 Hz
Temperatura de funcionamiento	0°C a 40°C
Peso	7-10 kg según el modelo
Tamaño	Alrededor de 300 mm de ancho × 150 mm de alto × 350 mmD

Controles de osciloscopio analógico

Controles verticales- La posición vertical mueve la traza hacia arriba o hacia abajo, y los voltios por división ajustan la altura de la forma de onda.

Controles horizontales-La posición horizontal mueve el trazo hacia la izquierda o hacia la derecha, y el tiempo por división establece cuánto tiempo representa cada división en la pantalla.

Enfoque e intensidad-El enfoque agudiza el haz, mientras que la intensidad controla el brillo.Usar demasiado brillo puede difuminar el rastro.

Desencadenando-El disparo bloquea la forma de onda en su lugar.Auto mantiene el barrido en marcha mientras busca una señal, y Normal se activa solo cuando se alcanza el nivel y la pendiente establecidos.

Elección y ajuste de sondas

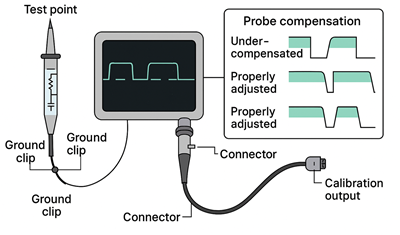

Figura 3. Cómo verificar la compensación de la sonda

Sondas de osciloscopio analógico conecte su alcance al circuito que desea medir.Guían la señal hacia el osciloscopio de forma controlada para que la forma de onda aparezca con precisión en la pantalla.Una buena sonda protege el circuito, mantiene el ruido bajo y ayuda a que sus mediciones sigan siendo confiables.

La mayoría de las sondas parecen simples por fuera, pero por dentro utilizan una pequeña red de resistencias y condensadores para dar forma a la señal antes de que llegue al alcance.Esto evita la distorsión y ayuda a que la forma de onda se parezca lo más posible a la señal real.El diseño básico de la sonda incluye una punta propina para tocar el punto de prueba, un clip de tierra, y un conector que se conecta al osciloscopio.

La elección de la sonda adecuada depende del trabajo que esté realizando.un 1x sonda Muestra la señal directamente y es útil para pruebas de bajo voltaje y baja frecuencia.un sonda 10x es la opción común porque reduce cargando en el circuito, maneja voltajes más altos y mantiene limpias las señales de alta frecuencia. Sondas de alto voltaje añade protección adicional para los circuitos de alimentación, mientras sondas de corriente Mida los campos magnéticos alrededor de un cable para poder verificar la corriente sin romper el circuito.

Para obtener lecturas precisas, la sonda debe estar compensado.Este pequeño ajuste garantiza que la sonda y el osciloscopio respondan de manera uniforme en diferentes frecuencias.Puede comprobar la compensación conectando la sonda al conector integrado del osciloscopio. salida de calibración y ajustando lo diminuto tornillo hasta el onda cuadrada tiene una parte superior plana.Una forma redondeada significa que la sonda está subcompensado, mientras que una parte superior con visera significa que es sobrecompensado.

¿Cómo calibrar el alcance?

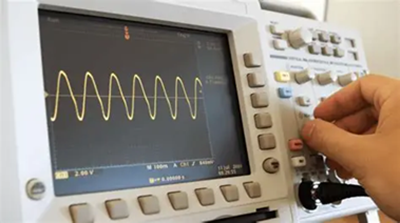

Figura 4. Una onda cuadrada o sinusoidal de la salida de calibración del osciloscopio

La calibración de un osciloscopio analógico garantiza que las lecturas que ve coincidan con las reales. voltaje y sincronización en tu circuito.Cuando un osciloscopio está correctamente calibrado, el altura de la forma de onda y tlíneas de iming en la pantalla reflejan valores reales en los que puede confiar.Esto hace calibración un paso importante antes de realizar cualquier medición.

El proceso comienza con la salida de calibración incorporada del osciloscopio, que generalmente proporciona una señal estable. onda cuadrada en un conocido frecuencia y amplitud.A esta salida se conecta una sonda compensada y se ajusta la escala vertical para que la forma de onda encaje claramente en la pantalla.La altura medida debe coincidir con el voltaje esperado.Si no es así, corrija la configuración utilizando el controles del panel frontal.

A continuación, compruebas el base de tiempo.Confirme que el período de la señal de calibración se alinea con el tiempo por división configuración.Cuando las escalas vertical y horizontal coincidan con la referencia conocida, el osciloscopio estará listo para uso confiable.

La calibración completa es más profunda y requiere precisión equipo de referencia.Este nivel de ajuste generalmente se realiza después de reparaciones, almacenamiento prolongado, cambios de temperatura o cuando el alcance ya no concuerda con un referencia confiable.Hábitos simples como dejar que el osciloscopio calentar y manteniendo el brillo moderado ayuda a mantener la precisión de una sesión a la siguiente.

Un osciloscopio bien calibrado le proporciona medidas confiables y una visión más clara de lo que está sucediendo en su circuito, haciendo que cada lectura sea más preciso y más fácil de interpretar.

Mantenimiento del osciloscopio analógico

Un mantenimiento sencillo mantiene la fiabilidad de un osciloscopio analógico.

• Rejillas de polvo y controles para que pueda enfriarse adecuadamente

• Inspeccione las perillas e interruptores en busca de desgaste u oxidación.

• Verifique el resultado de la calibración de vez en cuando para confirmar que la pantalla todavía se ve bien

Comparación analógica versus digital

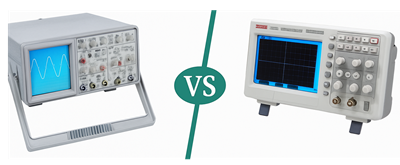

Figura 5. Diferencia entre un osciloscopio analógico y digital

Característica	Analógico Osciloscopios	digitales Osciloscopios
Como muestran la señal	Muestra la señal directamente en el CRT con un trazo fluido y en vivo	Convierte la señal a digital. datos, almacenarlos y dibujarlos en la pantalla
Comportamiento de visualización	Exhibición natural y fluida que reacciona al instante	Puede pausar, acercar, capturar eventos únicos y revisar señales pasadas
Lo mejor para	Trabajos de audio, laboratorios didácticos, sencillos. solución de problemas	Electrónica moderna, alta velocidad. diseños, sistemas integrados
Detalles de la señal	Bueno para detectar formas de onda pequeñas cambios	Ofrece mediciones automáticas y herramientas de análisis profundo
Funciones adicionales	Controles en su mayoría básicos	Puede decodificar protocolos como I2C, SPI, UART
Manejo de datos	Sin funciones de almacenamiento o reproducción	Guarde formas de onda, capturas de pantalla y archivos de sesión
Soporte de señal mixta	No disponible	Los MSO incluyen canales digitales para ver señales analógicas y lógicas juntas
Manejo de velocidad	Lo mejor para velocidad lenta a media señales	Maneja señales rápidas y complejas con facilidad
Práctico experiencia	Mandos sencillos y visualización directa	Opciones de menú, herramientas matemáticas, zoom y disparadores avanzados
uso común	Aulas, proyecto. bancos, trabajos de reparación	Laboratorios avanzados, ingeniería, desarrollo. entornos

Ventajas y limitaciones

Ventajas

• Menor costo que muchos modelos digitales

• Visualización instantánea y natural

• Controles sencillos

• Ideal para trabajos de frecuencias bajas y medias

Limitaciones

• Sin almacenamiento, funciones matemáticas ni decodificación de protocolos

• Menos adecuado para señales rápidas o complejas

• Requiere ajuste manual y práctica.

Aplicaciones

• Activa eventos y otros comportamientos únicos

• Señales irregulares o a la deriva

• Muy baja frecuencia y voltajes que cambian lentamente

• Pulsos estrechos y ráfagas cortas

• Electrónica antigua y trabajos de audio.

¿Por qué siguen siendo importantes los osciloscopios analógicos?

Los osciloscopios analógicos siguen siendo útiles porque muestran señales eléctricas en un naturales y inmediato manera.Esto ayuda a cualquiera a entender cómo voltaje cambios sin que el procesamiento adicional se interponga en el camino.Incluso con alcances digitales Al convertirse en estándar, los modelos analógicos siguen ocupando un lugar importante en la educación, el trabajo de audio y la reparación de dispositivos antiguos.

Facilitan el aprendizaje al permitirte vercambios de forma en el momento en que ajustas un circuito.Esta retroalimentación práctica ayuda a explicar conceptos como frecuencia, amplitud y fase de una manera simple y directa.

Su suave pantalla CRT tiene una apariencia que quizás aún disfrutes.El brillo constante hace que los pequeños detalles sean más fáciles de notar, por lo que puedes confiar en un telescopio analógico para detectarlos. problemas sutiles en el sonido.

También siguen siendo útiles para restaurar aparatos electrónicos antiguos.Los circuitos más antiguos se diseñaron con herramientas analógicas, por lo que usar el mismo tipo de alcance hace solución de problemas más natural.También puedes apreciarlos, ya que los osciloscopios analógicos son fáciles de usar. modificar y experimentar con.

el continuo rastro puede mostrar eventos rápidos o inesperados que los osciloscopios digitales podrían pasar por alto.Esto los hace valiosos en ciertos laboratorio y entornos de prueba.

Aunque ya no son la herramienta principal de la electrónica moderna, los osciloscopios analógicos continúan ganándose su lugar en aulas, estudios, bancos de reparación y talleres.Ofrecen una visión clara e instantánea de una señal, lo que los mantiene confiables y agradables de usar.

Conclusión

Los osciloscopios analógicos siguen siendo útiles porque brindan una visión clara y directa de una forma de onda que es fácil de leer y confiable.Son fáciles de usar, excelentes para aprender y confiables para trabajos de audio o dispositivos electrónicos antiguos.Incluso con osciloscopios digitales en todas partes, los modelos analógicos siguen manteniendo su lugar debido a su visualización fluida y claridad inmediata.
