Circuito limitador de corriente: guía de características, cómo funciona, usos y ventajas
2025-10-08 11210

En los circuitos electrónicos, demasiada corriente puede dañar las piezas y provocar que el sistema falle.Un circuito limitador de corriente ayuda a controlar y mantener la corriente a un nivel seguro.Actúa como un protector de seguridad que protege componentes como LED, baterías y fuentes de alimentación contra sobrecalentamiento o cortocircuitos.En este artículo, aprenderá qué es un circuito limitador de corriente, cómo funciona, sus tipos, usos y cómo diseñar uno de forma segura y eficaz.

Catalogar

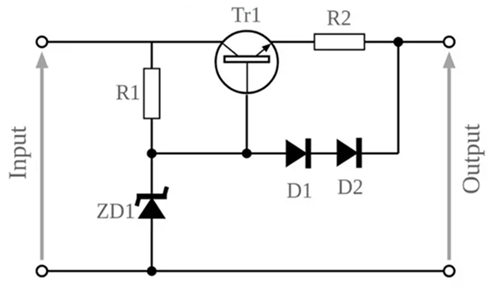

Figura 1. Fuente de alimentación regulada con limitación de corriente

¿Qué es un circuito limitador de corriente?

A Circuito limitador de corriente Es una configuración electrónica simple que controla la cantidad de corriente que fluye a través de un circuito.El circuito limitador de corriente mantiene la corriente a un nivel seguro para que piezas como LED, transistores, fuentes de alimentación, y circuitos integrados no se dañe con demasiada corriente.

Existen diferentes formas de limitar la corriente en un circuito, como por ejemplo: Resistencias, Diodos y Transistores, Circuitos Integrados (CI).Al mantener la corriente constante, estos circuitos ayudan a proteger los dispositivos electrónicos, prolongan su vida útil y hacen que los sistemas sean más seguros y confiables.

Principio de funcionamiento de los circuitos limitadores de corriente.

Los circuitos limitadores de corriente funcionan en base a sentir, reaccionar, y controlando el flujo de corriente eléctrica.En palabras simples, el circuito verifica constantemente cuánta corriente fluye a través de una carga y cuando detecta que la corriente supera el nivel seguro, inmediatamente toma medidas para reducirla.Este proceso mantiene protegidas todas las piezas del circuito y evita el sobrecalentamiento o fallas.

Cuando la corriente se mantiene dentro de los límites normales, la electricidad fluye suavemente a través del circuito.Pero si ocurre un cortocircuito, una sobrecarga o un cambio de voltaje, la corriente aumenta repentinamente.Luego, el limitador de corriente reacciona reduciendo el voltaje o bloqueando parte de la corriente para evitar daños.

En los circuitos de resistencia, la resistencia naturalmente limita la corriente debido a la caída de voltaje a través de ella.En los circuitos de diodos, un diodo especial comienza a conducir más cuando la corriente supera su límite, lo que aumenta la caída de voltaje y mantiene la corriente estable.En los circuitos de transistores y CI, la corriente se monitorea activamente; cuando aumenta demasiado, el transistor o CI ajusta rápidamente el voltaje para que la corriente vuelva a la normalidad.

Tipos de circuitos limitadores de corriente

Hay varias formas de construir un circuito que limite la corriente.Cada uno funciona de forma ligeramente diferente, pero todos tienen el mismo objetivo, para mantener la corriente a un nivel seguro y proteger sus componentes.El La mejor elección depende de lo que hace su circuito, cuánta corriente utiliza, y cuánto control necesitas.A continuación se muestran los tipos comunes de corriente. Circuitos limitantes que se encuentran en la electrónica.

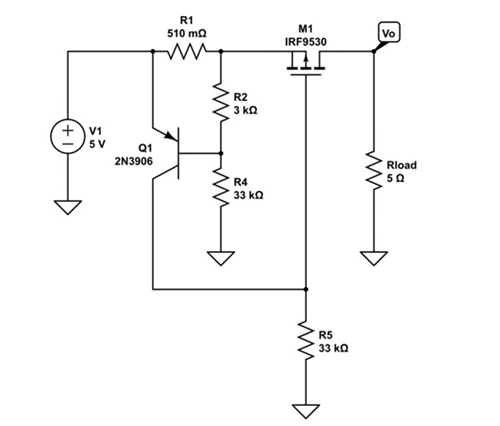

Figura 2. Circuito limitador de corriente MOSFET de canal P

Circuito limitador de corriente de resistencia

Un circuito limitador de corriente con resistencia es el tipo más fácil y común.Funciona agregando una resistencia en serie con la carga (la parte que usa electricidad).La resistencia ralentiza el flujo de corriente, evitando que suba demasiado.Por ejemplo, al conectar un LED, se agrega una pequeña resistencia para evitar que el LED se queme.El valor de la resistencia decide cuánta corriente puede pasar con seguridad a través del circuito.Este tipo es simple, barato y fácil de construir, pero puede desperdiciar energía en forma de calor, especialmente cuando se aplica en circuitos de alta potencia.

Circuito limitador de corriente de diodo

Un circuito limitador de corriente de diodo utiliza tipos especiales de diodos, como diodos Zener o diodos reguladores de corriente (CRD), para controlar cuánta corriente puede fluir.Cuando la corriente supera un cierto punto, el diodo la limita automáticamente para que no aumente más.Este tipo es excelente para mantener la corriente estable incluso si el voltaje cambia.Puedes encontrarlo en luces LED, reguladores de voltaje y pequeños circuitos de potencia.Funciona automáticamente y no necesita piezas adicionales, pero sólo sirve para corrientes pequeñas y no puede soportar cargas grandes.

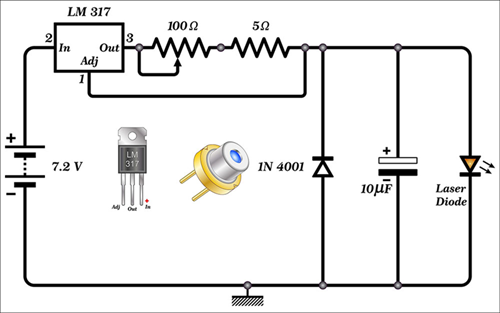

Figura 3. Circuito limitador de corriente del diodo láser LM317

Circuito limitador de corriente de transistor

Un circuito limitador de corriente de transistor utiliza un transistor, como un BJT o MOSFET, para observar y controlar el flujo de corriente.Cuando la corriente aumenta demasiado, el transistor reduce el voltaje que llega a la carga, manteniendo la corriente segura.Este tipo es más inteligente que un circuito de resistencia o diodo porque puede reaccionar rápidamente a los cambios y controlar la corriente con mayor precisión.Se utiliza en fuentes de alimentación, amplificadores y controladores de motores donde se requiere una corriente estable.Sin embargo, es un poco más complicado de construir y necesita una fuente de alimentación constante para funcionar correctamente.

Circuito limitador de corriente basado en IC

Un circuito limitador de corriente basado en IC utiliza un circuito integrado (IC), un pequeño chip que puede detectar y controlar la corriente automáticamente.El circuito limitador de corriente basado en IC utiliza sistemas integrados para monitorear la corriente y ajustar el voltaje para mantenerla segura.Estos circuitos integrados se ven en cargadores, controladores LED, controladores de motores y otros dispositivos electrónicos modernos que necesitan un control de corriente preciso.También pueden incluir funciones adicionales, como protección contra sobrecalentamiento o seguridad contra cortocircuitos.Este tipo es muy preciso y confiable, pero cuesta más y necesita una configuración cuidadosa para funcionar correctamente.

Ventajas y desventajas del circuito limitador de corriente

Ventajas de los circuitos limitadores de corriente:

• Protege los componentes: evita daños causados ​​por corriente excesiva, sobrecalentamiento o cortocircuitos.Mantiene seguras las piezas sensibles como LED, circuitos integrados y transistores.

• Mejora la confiabilidad: mantiene un funcionamiento estable incluso cuando cambia el voltaje o la carga.Reduce el riesgo de fallo repentino del circuito.

• Extiende la vida útil de los dispositivos: los componentes funcionan en condiciones seguras, lo que los hace durar más.

• Previene incendios y riesgos de seguridad: evita el sobrecalentamiento peligroso y los daños eléctricos.

• Respuesta rápida en circuitos avanzados: los diseños basados ​​en transistores y circuitos integrados pueden reaccionar rápidamente a los cambios actuales.

• Funciones de protección adicionales (en circuitos integrados): algunos circuitos integrados incluyen apagado térmico, recuperación automática y protección contra cortocircuitos.

Desventajas de los circuitos limitadores de corriente:

• Pérdida de energía en forma de calor: los limitadores basados ​​en resistencias desperdician energía en forma de calor, lo que reduce la eficiencia.

• Diseños más complejos: los circuitos basados ​​en transistores y circuitos integrados necesitan componentes adicionales y una configuración cuidadosa.

• Costo más alto: diseñar y construir circuitos avanzados cuesta más.

• Posible caída de rendimiento: si la corriente se limita demasiado, la potencia de salida del circuito puede disminuir.

• Requiere una calibración precisa: establecer un límite incorrecto puede provocar una protección insuficiente o excesiva.

Aplicaciones del circuito limitador de corriente

Cargadores de batería - Se utiliza para controlar la corriente de carga para que la batería no se sobrecaliente ni se sobrecargue.Esto ayuda a que la batería dure más y se cargue de forma segura.

Motores y controladores - Los motores consumen mucha corriente al arrancar.Un circuito limitador de corriente mantiene esta corriente bajo control, protegiendo el motor y el circuito del controlador contra daños.

Luces LED - Los LED necesitan una corriente constante para funcionar correctamente.Un limitador de corriente mantiene la corriente segura incluso si cambia el voltaje, evitando que el LED se queme.

Amplificadores de audio - Ayuda a proteger amplificadores y parlantes de daños causados ​​por cortocircuitos o sobrecargas, manteniendo el sonido claro y el sistema seguro.

Fuentes de alimentación - Se utiliza para evitar que la corriente adicional dañe las piezas cuando hay un cortocircuito o una sobrecarga.Esto mantiene seguros el suministro de energía y los dispositivos conectados.

Circuitos de prueba y laboratorio - Se encuentra en circuitos de prueba y prototipos para evitar quemar componentes si ocurre un error de cableado o un cortocircuito.

Factores al diseñar un circuito limitador de corriente

Al diseñar un circuito limitador de corriente, se deben considerar varios factores durante el proceso de diseño para garantizar que funcione de manera segura y eficiente.

Tipo de carga - El diseño debe coincidir con el tipo de carga, las cargas resistivas (como calentadores) son fáciles de limitar, mientras que las cargas inductivas (motores) o capacitivas (filtros de potencia) necesitan un control más cuidadoso.

Configuración de límite actual - El límite máximo de corriente debe elegirse en función de la cantidad de corriente que la carga puede manejar de forma segura.Establecer este valor demasiado bajo puede afectar el rendimiento, pero establecerlo demasiado alto puede provocar sobrecalentamiento o daños.

Nivel de voltaje - Todas las partes del circuito deben manejar el voltaje más alto posible para evitar cortocircuitos o averías.

Velocidad de respuesta - El circuito debe reaccionar rápidamente cuando hay un aumento repentino de corriente.Una respuesta rápida ayuda a detener picos de corriente peligrosos antes de que puedan dañar piezas o provocar que falle el circuito.

Energía y calor - Cuando la corriente es limitada, parte de la energía se convierte en calor, así que utilice componentes que puedan manejar o liberar calor de forma segura.

Condiciones de temperatura - Las piezas electrónicas cambian de rendimiento a diferentes temperaturas.Elija componentes que puedan funcionar bien en el rango de temperatura esperado, especialmente en circuitos exteriores o de alta potencia.

Costo y complejidad - Equilibre el rendimiento y el costo, los circuitos de resistencia simples son más baratos, mientras que los tipos de transistores o IC son más precisos pero cuestan más.

Precauciones de seguridad en el diseño de circuitos limitadores de corriente

La seguridad siempre debe ser lo primero al diseñar un circuito limitador de corriente.Seguir precauciones básicas le ayuda a prevenir accidentes, daños y fallos del sistema.

Utilice clasificaciones de componentes adecuadas - Elija siempre componentes que puedan soportar la corriente y el voltaje máximos en el circuito para evitar el sobrecalentamiento o el desgaste.

Agregar fusibles o disyuntores - Incluir fusibles o protectores rearmables como capa extra de seguridad en caso de que falle el limitador o suba demasiado la corriente.

Proporcionar una buena disipación de calor - Los componentes como transistores y resistencias pueden calentarse, así que utilice disipadores de calor o ventiladores de refrigeración para liberar el exceso de calor de forma segura.

Verifique el cableado y las conexiones - Asegúrese de que todos los cables y uniones estén apretados y seguros para evitar cortocircuitos o chispas.

Pruebe primero con baja potencia - Al construir o probar el circuito, comience con bajo voltaje o corriente para verificar si todo funciona correctamente antes de aplicar plena potencia.

Utilice aislamiento y cubierta protectora - Mantenga las piezas de alto voltaje debidamente aisladas y cubiertas para evitar descargas eléctricas y cortocircuitos.

Evite sobrecargar el circuito - Nunca conecte cargas que superen el límite de corriente del circuito, ya que puede provocar daños o un funcionamiento inseguro.

Siga la conexión a tierra adecuada - Asegúrese de que el sistema esté correctamente conectado a tierra para evitar descargas eléctricas y mejorar la seguridad.

Limitación de corriente frente a protección contra sobrecorriente: ¿cuál es la diferencia?

Característica	Actual Limitando	sobrecorriente Protección
Función	Continuamente regula y limita la corriente a un valor seguro.	Detecta corriente excesiva y desconecta o detiene el circuito.
Tipo de operación	Preventivo - mantiene la corriente bajo control durante el funcionamiento normal.	reactivo - responde después de que ocurre una sobrecorriente o una falla.
Activación	Siempre activo como parte del comportamiento normal del circuito.	Sólo se activa cuando la corriente excede el umbral de falla preestablecido.
Tiempo de respuesta	Inmediato, Limita la corriente en tiempo real.	Un ligero retraso, dependiendo del mecanismo de detección y disparo.
Método de respuesta	Reduce o restringe la corriente (control suave).	Interrumpe flujo de corriente por completo (corte duro).
Recuperación	Automáticamente continúa funcionando una vez que la carga vuelve a la normalidad.	Puede requerir reinicio manual o reemplazo de componentes (por ejemplo, fusible).
Objetivo	Previene sobrecalentamiento, caídas de voltaje y daños graduales.	Previene Fallos catastróficos como cortocircuitos o incendios.
Tipo de control	Analógico o Regulación electrónica de la corriente.	Electromecánico o detección electrónica de fallos.
Nivel de diseño	Construido en el diseño de circuito o IC.	Agregado como dispositivos de protección externos o disyuntores.
Circuito Continuidad	Mantiene funcionamiento con corriente controlada.	Interrumpe Continuidad del circuito durante la falla.
Exactitud	Alta precisión mando actual.	Depende de tolerancia del umbral de protección.
Fuerza Disipación	Puede causar leve Pérdida de potencia debido a elementos limitantes.	Potencia mínima pérdida durante el funcionamiento normal.
Típico Componentes	Limitador de corriente Circuitos integrados, resistencias, MOSFET o reguladores de corriente constante.	Fusibles, relés, disyuntores o circuitos integrados de sobrecorriente.
Mantenimiento	Generalmente no mantenimiento requerido.	puede necesitar restablecer o reemplazar componentes después de un disparo.
Caso de uso Ejemplos	controladores LED, cargadores y fuentes de alimentación reguladas.	Eléctrico paneles, control de motores y maquinaria industrial.
Impacto del sistema	Asegura operación continua dentro de límites seguros.	Proporciona Protección de emergencia y aislamiento durante fallas.
Objetivo principal	Prevenir sobrecorriente antes de que suceda.	Detener y aislar sobrecorriente después de que esto suceda.

Conclusión

Un circuito limitador de corriente protege las piezas del exceso de corriente, reduce el calor y ayuda a que los circuitos duren más.Desde circuitos de resistencia simples hasta diseños de circuitos integrados avanzados, estos limitadores se aplican en muchas aplicaciones, como luces LED, cargadores y controladores de motores.Al elegir los componentes correctos y seguir las medidas de seguridad, puedes construir un circuito que funcione sin problemas y de forma segura.En resumen, los circuitos limitadores de corriente mantienen sus dispositivos electrónicos protegidos, confiables y eficientes.
