Riel DIN vs Montaje Tradicional: ¿Cuál es la Diferencia?
2026-03-23 909

El carril DIN y el montaje tradicional son dos métodos utilizados para instalar componentes eléctricos en paneles y gabinetes.Cada método tiene sus propias ventajas, según el tipo de dispositivos, el diseño y los requisitos del sistema.El montaje en carril DIN es conocido por su rápida instalación y diseño organizado, mientras que el montaje tradicional se utiliza para equipos pesados ​​o personalizados.En esta guía, aprenderá los conceptos básicos de ambos métodos, sus diferencias, aplicaciones y consejos que le ayudarán a elegir la solución de montaje adecuada para su proyecto.

Catálogo

Figura 1. Riel DIN versus montaje tradicional

¿Qué es el montaje en carril DIN?

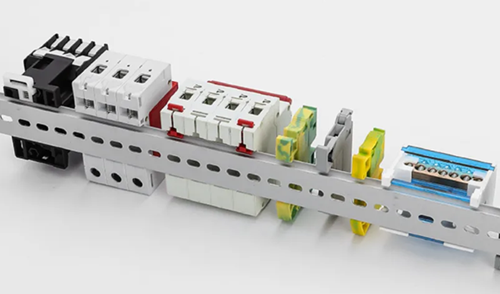

Figura 2. Componentes eléctricos montados en riel DIN

Montaje en carril DIN es una forma sencilla y organizada de instalar componentes eléctricos y dispositivos de control dentro de paneles y gabinetes.El carril DIN fue desarrollado originalmente por el alemán organización de estándares Instituto Alemán de Normas (DIN) y ahora se aplica ampliamente en todo el mundo en sistemas industriales y de automatización.El riel generalmente está hecho de acero galvanizado, aluminio, o acero inoxidable, y el tamaño común es 35mm (TS35).Viene en diferentes longitudes para adaptarse a diversas necesidades de instalación.Los dispositivos como disyuntores, relés, bloques de terminales, fuentes de alimentación y módulos PLC están diseñados para encajarse o engancharse en el riel, lo que permite una instalación rápida, una extracción sencilla y una disposición flexible.

¿Qué es el montaje tradicional?

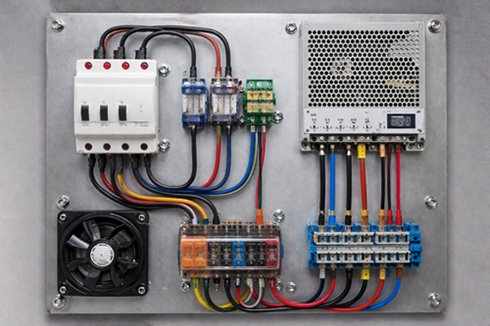

Figura 3. Montaje del panel eléctrico tradicional

Montaje tradicional es un método para instalar componentes eléctricos uniéndolos directamente a un panel, pared, o superficie usando tornillos, pernos, u otro sujetadores.A diferencia de los sistemas de riel DIN, cada dispositivo se monta individualmente, lo que requiere orificios o puntos de montaje previamente perforados.Los enfoques comunes incluyen montaje directo con tornillos a paneles o placas traseras, utilizando soportes personalizados o placas de montaje y, en algunos casos, bridas para cables o soportes adhesivos para configuraciones más simples.Este método es adecuado para componentes no estándar o pesados ​​y permite un posicionamiento flexible, pero normalmente requiere más tiempo y esfuerzo para la instalación y los ajustes.

Comparación de montaje en carril DIN y tradicional

• Costo

El montaje en riel DIN puede tener un costo inicial más alto debido al riel y los componentes compatibles, pero puede ahorrar dinero a largo plazo debido a una instalación más rápida y un mantenimiento más sencillo.El montaje tradicional suele tener un coste inicial más bajo, ya que utiliza hardware básico como tornillos, pero los costes de mano de obra y modificación pueden ser mayores a largo plazo.

• Eficiencia espacial

Los sistemas de carril DIN ahorran más espacio ya que los componentes están alineados de forma ordenada y compacta.Esto ayuda a maximizar el espacio del panel y mantiene el cableado organizado.El montaje tradicional ocupa más espacio ya que los componentes se colocan individualmente, lo que puede dar lugar a un diseño menos organizado.

• Tiempo de instalación

El montaje en carril DIN es más rápido y sencillo ya que los dispositivos se pueden encajar en el carril sin mucho esfuerzo.Reduce el tiempo de instalación y simplifica los cambios.El montaje tradicional lleva más tiempo ya que cada pieza debe colocarse, perforarse y asegurarse manualmente.

• Escalabilidad y expansibilidad

Los sistemas de riel DIN son altamente escalables, lo que le permite agregar, quitar o reorganizar componentes fácilmente según sea necesario.Esto los hace ideales para sistemas de cultivo.El montaje tradicional es menos flexible y ampliar el sistema a menudo requiere perforaciones, rediseños o reinstalación adicionales.

¿Cuándo debería utilizar el montaje en carril DIN frente al montaje tradicional?

La elección entre carril DIN y montaje tradicional depende de las necesidades, el espacio y el tipo de componentes de su proyecto.

uso Montaje en carril DIN cuando necesitas un limpio, organizado, y sistema flexible.El riel DIN es ideal para paneles de control, sistemas de automatización y configuraciones que pueden necesitar una expansión futura.Si desea una instalación más rápida, un mantenimiento sencillo y la capacidad de agregar o reemplazar componentes rápidamente, el montaje en riel DIN es la mejor opción.

uso montaje tradicional cuando se trabaja con grande, pesado, o dispositivos no estándar que no se puede enganchar a un carril DIN.El montaje tradicional también es adecuado para diseños personalizados donde se requiere un posicionamiento específico.Si el sistema no necesita cambios frecuentes y se necesita un soporte fijo y resistente, el montaje tradicional es más útil.

Aplicaciones de carril DIN y montaje tradicional

Aplicaciones de montaje en riel DIN:

• Paneles de control industriales

• Sistemas de automatización y armarios PLC.

• Cuadros de distribución de energía

• Sistemas inteligentes de construcción (iluminación, seguridad, control HVAC)

• Sistemas de energía renovable (inversores solares, unidades de monitorización)

• Equipos de comunicación y redes.

• Sistemas de control de fábrica y procesos.

Aplicaciones de montaje tradicionales:

• Maquinaria pesada y equipos industriales.

• Grandes armarios eléctricos

• Sistemas de climatización

• Transformadores y grandes fuentes de alimentación

• Paneles de control personalizados

• Dispositivos especializados o no estándar

• Equipos que requieren soporte fuerte y fijo.

Uso conjunto del riel DIN y el montaje tradicional

En muchos sistemas eléctricos, Carril DIN y montaje tradicional son fusionarse para crear una configuración más eficiente y flexible.El montaje en carril DIN se utiliza normalmente para piezas modulares más pequeñas, como disyuntores, relevos, bloques de terminales, y módulos PLC, ya que permite una instalación rápida y cambios fáciles.Por otro lado, el montaje tradicional se aplica para dispositivos más grandes o pesados ​​como transformadores, fuentes de alimentación y equipos especiales que requieren un soporte fuerte y fijo.

Al combinar ambos métodos, puede mantener el panel organizado y al mismo tiempo soportar componentes que no se pueden montar en un riel DIN.Esto mejora el uso del espacio, hace que el cableado sea más limpio y permite un mantenimiento más fácil y futuras actualizaciones.

Consejos para instalar sistemas de riel DIN

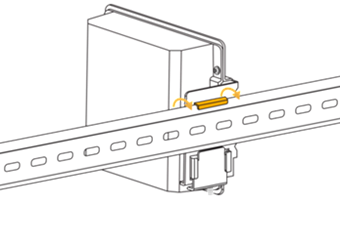

Figura 4. Instalación de componentes en riel DIN

cuando instalación de un sistema de riel DIN, se requiere Comience con una planificación adecuada..Asegúrese de que el riel esté firmemente fijado dentro del panel y alineado correctamente para evitar tensión en los componentes montados.Elige el tipo y longitud correctos de carril DIN según su diseño y deje suficiente espacio entre los dispositivos para permitir el flujo de aire y facilitar el cableado.

Mantenga el cableado ordenado mediante el uso de una gestión de cables adecuada, como conductos de cables o bridas, para evitar el desorden y reducir el riesgo de errores.Siempre revisa eso cada componente está firmemente recortado en el riel para evitar conexiones sueltas durante la operación.También es útil dispositivos de etiquetas claramente para que el mantenimiento y la resolución de problemas se puedan realizar rápidamente.

Por último, considere futura expansión al salir espacio adicional en el riel y selección de componentes modulares.Esto facilita agregar o reemplazar dispositivos sin cambios importantes en el sistema.

Consejos para mejorar el montaje tradicional

para mejorar montaje tradicional, empezar por planeando el diseño cuidadosamente antes de la instalación.Organice los componentes de manera que deje suficiente espacio para el cableado, el flujo de aire y el mantenimiento futuro.Asegúrate de que todo Los puntos de montaje están correctamente marcados y alineados. para evitar errores durante la perforación y la instalación.

Utilice sujetadores fuertes y apropiados, como tornillos, pernos o soportes, para sujetar de forma segura cada componente en su lugar, especialmente para dispositivos pesados.Para mantener el cableado organizado, utilice bridas, clips o conductos para evitar el desorden y facilitar la resolución de problemas.

También es útil etiquetar los componentes con claridad y mantener un espacio constante entre los dispositivos para una configuración más limpia.Siempre que sea posible, deje espacio adicional para futuras actualizaciones o cambios.Esto hace que el sistema sea más fácil de modificar sin necesidad de rehacer todo el diseño de montaje.

Errores comunes en carril DIN e instalación tradicional

• Mala planificación del diseño, lo que genera hacinamiento y mantenimiento difícil.

• Colocar los componentes demasiado cerca, provocando sobrecalentamiento y flujo de aire deficiente.

• Instalación floja, como rieles DIN no asegurados o tornillos mal apretados

• Alineación inadecuada de los componentes durante la instalación

• Sobrecargar el carril DIN más allá de su capacidad

• No enganchar completamente los dispositivos en el carril DIN

• Perforación incorrecta o mala colocación en montaje tradicional

• Mala gestión de cables, lo que genera cableado desordenado y confuso

• Falta de etiquetado, lo que dificulta la resolución de problemas

• No hay provisión para futuras ampliaciones o modificaciones.

Cómo elegir el método de montaje correcto

La elección del método de montaje correcto depende de los requisitos del sistema, el tipo de componente y las necesidades futuras.

Comprueba el tipo de componentes. - Utilice riel DIN para dispositivos modulares, montaje tradicional para equipos grandes o pesados

Considere el espacio y el diseño del panel - Riel DIN para configuraciones compactas y organizadas, tradicional para posicionamiento personalizado

Evaluar el tiempo de instalación - El carril DIN es más rápido, el montaje tradicional requiere más tiempo y esfuerzo

Piensa en el mantenimiento - El riel DIN es más fácil de reemplazar y solucionar problemas

Plan para una futura expansión - El riel DIN permite actualizaciones sencillas, el montaje tradicional es menos flexible

Evaluar las necesidades de estabilidad - el montaje tradicional proporciona un soporte más fuerte para instalaciones fijas

Conclusión

Tanto el carril DIN como el montaje tradicional desempeñan un papel importante en el diseño de sistemas eléctricos.El montaje en riel DIN es mejor para sistemas modulares, organizados y ampliables, mientras que el montaje tradicional es más adecuado para configuraciones pesadas, fijas o personalizadas.En muchos casos, la combinación de ambos métodos puede proporcionar mayor flexibilidad y eficiencia.Al comprender sus diferencias, ventajas y prácticas de instalación adecuadas, podrá elegir el método de montaje adecuado que se ajuste a las necesidades de su proyecto y garantice un sistema confiable y bien organizado.
