Condensadores de película: características, tipos, usos y cómo elegirlos correctamente
2025-11-05 5765

Los condensadores de película son piezas pequeñas pero importantes que mantienen los sistemas electrónicos estables y eficientes.Almacenan y liberan energía con precisión y duran mucho más que muchos otros tipos de condensadores.En este artículo, analicemos los condensadores de película, sus características, tipos, materiales, usos, problemas comunes y cómo elegir el correcto.

Catálogo

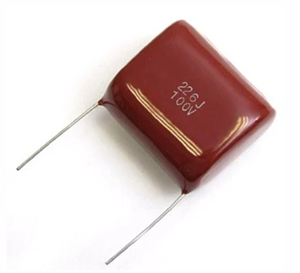

Comprensión de los condensadores de película

un condensador de película almacena y libera energía eléctrica utilizando una fina película de plástico como dieléctrico.La película se encuentra entre dos electrodos conductores y mantiene la carga cuando se aplica voltaje.Debido a que los fabricantes pueden hacer la película extremadamente delgado A menudo por debajo de un micrómetro, estos condensadores ofrecen capacitancia precisa, bajas pérdidas y gran estabilidad.También conocido como plastico o condensadores de película de polímero, funcionan de manera confiable en amplios rangos de temperatura, voltaje y frecuencia.

Características del condensador de película

Rendimiento y estabilidad: Los condensadores de película mantienen una capacitancia precisa y envejecen lentamente en comparación con los tipos electrolíticos.Su baja resistencia en serie equivalente (ESR) e inductancia (ESL) minimizan la pérdida de calor y energía, lo que los hace adecuados para filtros, amortiguadores y circuitos inversores.

Autocuración y confiabilidad: Los condensadores de película metalizada incluyen una fina capa de metal que se vaporiza alrededor de pequeñas fallas, aislando defectos y previniendo cortocircuitos.Esta propiedad de autorreparación mejora la confiabilidad y extiende la vida útil en sistemas exigentes.

Consideraciones de diseño: Los condensadores de película son más grandes que los electrolíticos de la misma capacitancia, lo que limita su uso en diseños compactos.Existen tipos de montaje en superficie, pero ofrecen valores más pequeños.Para una larga vida útil, debe aplicar una reducción de voltaje, un espaciado y una gestión térmica adecuados.

¿Cómo se construyen los condensadores de película?

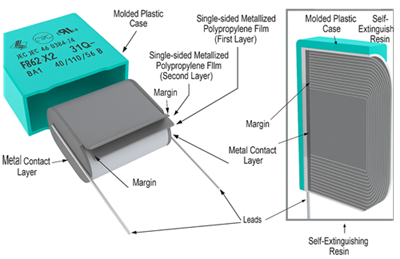

Figura 2. Estructura interna y proceso de construcción de un condensador de película

Los fabricantes producen películas de plástico ultrafinas, las cortan en cintas y enrollan o apilan dos cintas para formar el elemento condensador.Los electrodos se conectan a los bordes de la película y el tratamiento con voltaje controlado elimina las imperfecciones.Los tipos metalizados obtienen capacidad de autocuración durante este paso.Luego, el elemento se sella con aceite de silicona, epoxi o plástico para protegerlo contra la humedad.

Cuando se aplica voltaje, se acumulan cargas opuestas en los electrodos, creando un campo eléctrico en el dieléctrico.El dieléctrico bloquea la corriente directa, lo que permite que el dispositivo retenga energía hasta que se libere.La capacitancia depende del área del electrodo, el espesor de la película y la constante dieléctrica. Las películas más delgadas y las áreas más grandes producen una capacitancia mayor.

Principales tipos de condensadores de película

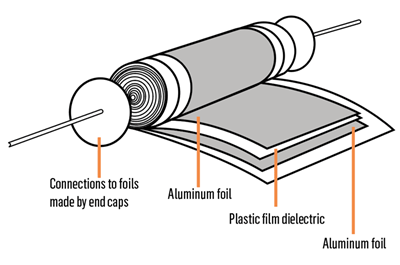

Figura 3. Condensador de película y lámina

Condensadores de película y lámina- Estos utilizan láminas de metal y películas de plástico separadas.Pueden soportar fuertes sobretensiones y pulsos rápidos y permanecer muy estables con el tiempo.Funcionan mejor en circuitos donde el espacio no es una gran preocupación.

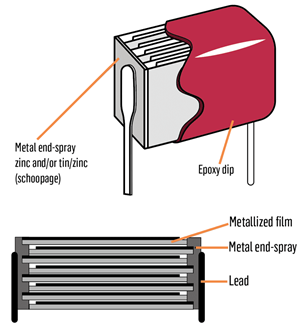

Figura 4. Condensador de película metalizada

Condensadores de película metalizada- Utilice una capa metálica depositada al vapor sobre la película, ofreciendo un tamaño compacto y autocurativo.Son comunes para electrónica general, supresión de EMI y sistemas de energía.

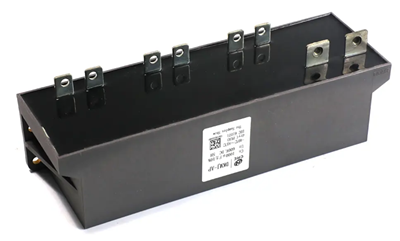

Figura 5. Módulo de condensador de película de potencia especial

Diseños híbridos y especiales- Los fabricantes también producen variantes apiladas, de borde pesado y de montaje en superficie adaptadas a requisitos específicos de pulso, voltaje o espacio.

Comparación de materiales de condensadores de película

Propiedad	PP	mascota	PPP	BOLÍGRAFO
Pérdida dieléctrica	muy bajo	moderado	Bajo	Moderado-bajo
Estabilidad de capacitancia	Excelente	moderado	Excelente	bueno
Clasificación temporal	Hasta 105°C	Hasta 125°C	Hasta 150°C	Hasta 150°C
Eficiencia de tamaño	Más grande	Compacto	moderado	Compacto
Costo	Bajo	muy bajo	superior	moderado

• Polipropileno (PP): Bajas pérdidas, alta resistencia de aislamiento y fuerte resistencia al voltaje.Común en aplicaciones de potencia y pulsos.

• Poliéster (PET): Mayor constante dieléctrica para piezas compactas, bajo costo y buena resistencia a la humedad.

• Sulfuro de polifenileno (PPS): Excelente estabilidad de temperatura y frecuencia;utilizado en circuitos automotrices e industriales hasta 150°C.

• Naftalato de polietileno (PEN): Mejor estabilidad térmica y mecánica que el PET, adecuado para sistemas industriales y de telecomunicaciones compactos.

¿Dónde se utilizan los condensadores de película?

1. Sistemas de potencia y energía: Los condensadores de película admiten circuitos de enlace de CC, inversores, variadores de motor y corrección del factor de potencia.Los tipos de polipropileno dominan el uso de pulsos y alto voltaje debido a su baja pérdida y su alta capacidad dV/dt.

2. Supresión de EMI y RFI: Los condensadores de película X e Y con clasificación de seguridad filtran las interferencias de la red eléctrica.Se prefiere el polipropileno metalizado por su estabilidad y autorreparación.Las piezas de clase X protegen línea a línea;Clase Y protege línea a tierra.

3. Circuitos de señal y audio: En sistemas de audio y analógicos, los condensadores de película garantizan una baja distorsión y una capacitancia estable.El polipropileno se adapta al uso de precisión;El poliéster se adapta a diseños compactos y económicos.

4. Aplicaciones de pulsos y transitorios: Los tipos especializados manejan descargas de alta corriente en láseres pulsados, unidades de flash, dispositivos médicos y equipos de soldadura.

Problemas comunes y confiabilidad

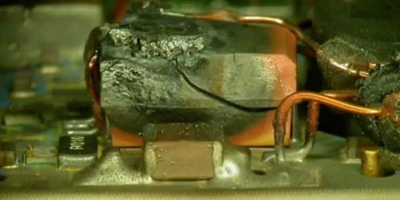

Figura 6. Falla del condensador debido a sobreesfuerzo eléctrico o térmico

- Sobretensión eléctrica: Exceder los valores nominales de voltaje puede causar una falla dieléctrica, por lo tanto, aplique una reducción de voltaje de 20 a 30 % por seguridad.

- Estrés térmico: Las altas temperaturas aceleran la degradación, por lo que se recomienda proporcionar una buena refrigeración y seleccionar tipos de películas resistentes al calor.

- Entrada de humedad: La humedad reduce la resistencia del aislamiento, por lo tanto, utilice condensadores sellados o recubiertos de epoxi en ambientes húmedos.

- Estrés mecánico: La vibración puede dañar los cables y los devanados, así que elija piezas resistentes a las vibraciones y asegure el montaje.

- Envejecimiento: La capacitancia puede disminuir ligeramente con el tiempo, por lo que se debe diseñar con márgenes de tolerancia para mantener el rendimiento.

- Pruebas de confiabilidad: Los fabricantes siguen los estándares IEC 60384 y MIL para garantizar la resistencia, sobretensiones, vibraciones y confiabilidad del aislamiento.

Seleccionar el condensador de película adecuado

Empiece por saber qué hará el condensador, como por ejemplo filtrar, desairar, almacenar energía de pulso, bloquear EMI o cronometrar.Elija un material dieléctrico que se ajuste a las necesidades de temperatura y pérdida de energía de su circuito.Elija la estructura adecuada para el trabajo: los tipos de película y papel de aluminio funcionan mejor para sobretensiones elevadas, mientras que los tipos metalizados son más pequeños y buenos para uso general.Consulte la hoja de datos para conocer valores básicos como dV/dt, ESR, ESL y límites de temperatura.Deje siempre márgenes de seguridad bajando el voltaje de trabajo y manteniendo las piezas frías con buen espacio.Para circuitos conectados a la red eléctrica, utilice condensadores con clasificación de seguridad X o Y.

Conclusión

Los condensadores de película destacan por su fiabilidad, bajas pérdidas y larga vida útil.Funcionan bien en todo, desde sistemas de energía hasta circuitos de audio.Conocer sus tipos y su uso adecuado le ayuda a diseñar dispositivos electrónicos más seguros, eficientes y duraderos.
