Guía de símbolos de fusibles y disyuntores
2026-03-18 554

Los diagramas eléctricos pueden resultar confusos, pero comprender los símbolos de los fusibles y los disyuntores los hace más fáciles de leer.En este artículo, analicemos la guía de símbolos de fusibles y disyuntores, sus tipos, usos y cómo leerlos.

Catálogo

¿Qué son los símbolos de protección eléctrica?

Símbolos de protección eléctrica. Son dibujos estandarizados que se utilizan en diagramas de circuitos para representar dispositivos de protección.Muestran cómo los componentes se conectan y funcionan dentro de un sistema.

Lectura de símbolos del circuito

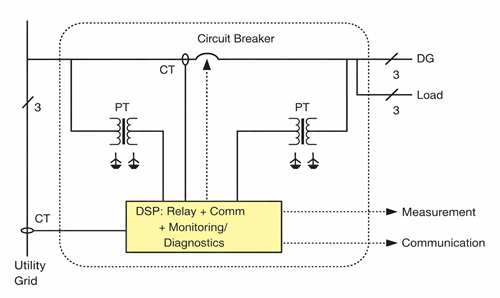

Figura 2. Diagrama del disyuntor con monitoreo y comunicación

Comprender los símbolos por sí solo no es suficiente.También necesita saber cómo leerlos dentro de un diagrama de circuito completo.

Comience por identificar la fuente de energía y la carga.Luego siga la ruta del circuito y ubique los dispositivos de protección como fusibles y disyuntores.Suelen colocarse entre la fuente y el equipo que protegen.

Presta atención a:

• Colocación del símbolo antes de la carga.

• Líneas de conexión que muestran el flujo actual

• Etiquetas y clasificaciones para detalles del dispositivo

• Leyenda o guía para definiciones de símbolos

Para diagramas complejos, divida el circuito en secciones más pequeñas para comprender cada parte con claridad.

Símbolos y tipos de fusibles

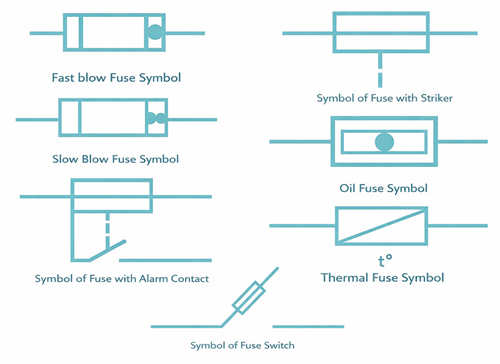

Figura 3. Símbolos de fusibles comunes utilizados en diagramas eléctricos

Fusible básico: Utilizado en dispositivos domésticos y electrónicos;simple, de bajo costo y requiere reemplazo después de la operación

Fusible térmico: Funciona según la temperatura;comúnmente encontrado en calentadores y electrodomésticos

Fusible de soplado rápido: Reacciona instantáneamente al exceso de corriente;protege los componentes electrónicos sensibles

Fusible de acción lenta: Permite breves sobretensiones de corriente;Adecuado para motores y transformadores.

Fusible con delantero: Incluye un pasador indicador;ayuda a identificar rápidamente un fusible quemado

Fusible con contacto de alarma: Envía una señal cuando falla el fusible;utilizado en sistemas de monitoreo

Fusible tipo aceite: Funciona en aceite para una mejor refrigeración;utilizado en sistemas de distribución de alta potencia

Dispositivos combinados de conmutación y fusibles

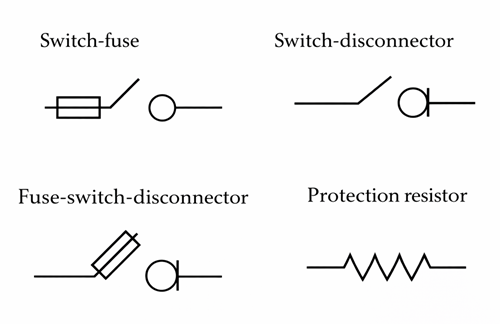

Figura 4. Símbolos de dispositivos combinados de conmutación y fusibles

Interruptor de fusible: Combina control manual con protección por fusible;utilizado en paneles de distribución

Interruptor aislador (desconector): Desconecta completamente un circuito;garantiza la seguridad durante el mantenimiento

Seccionador de interruptor de fusible: Combina un fusible y un interruptor;Proporciona control y protección.

Resistencia de protección: Limita la corriente en lugar de romper el circuito;protege los componentes sensibles

Símbolos y tipos de disyuntores

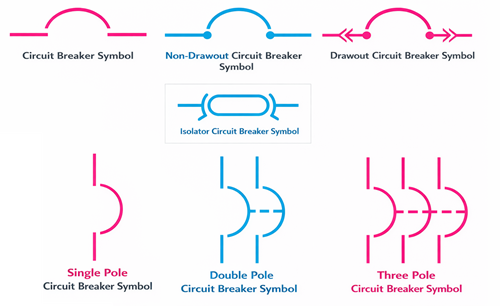

Figura 5. Símbolos y tipos comunes de disyuntores

Disyuntor estándar: Protege contra sobrecargas y fallos;confiable, reiniciable y reutilizable

Disyuntor no extraíble: Instalación fija;requiere apagado para mantenimiento

Disyuntor extraíble: Extraíble sin poder de parada;utilizado en sistemas críticos

Disyuntor unipolar: Controla un conductor;común en uso residencial

Disyuntor bipolar: Controla dos conductores;utilizado para sistemas de mayor voltaje

Disyuntor tripolar: Utilizado en sistemas trifásicos;dispara todas las fases juntas

Disyuntor aislador: Proporciona desconexión visible;garantiza la seguridad durante el mantenimiento

Dispositivos térmicos y de monitoreo

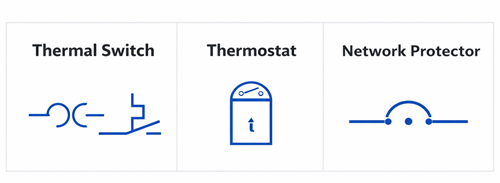

Figura 6. Símbolos de dispositivos térmicos y de monitoreo

Interruptor térmico: Se abre cuando aumenta la temperatura;se cierra cuando baja la temperatura

Termostato: Mantiene una temperatura establecida;controla los sistemas de calefacción y refrigeración

Protector de red: Impide el flujo de corriente inversa;protege transformadores y redes eléctricas

Dispositivos de protección contra sobretensiones y rayos

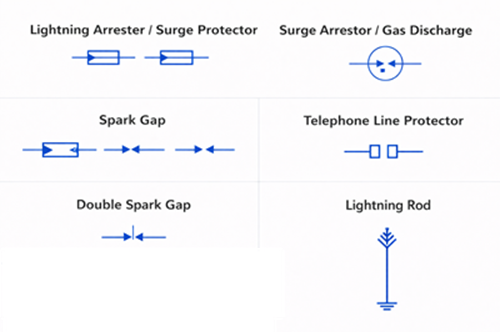

Figura 7. Símbolos de dispositivos de protección contra sobretensiones y rayos

Pararrayos (protector contra sobretensiones): Desvía el alto voltaje a tierra;protege el equipo contra sobretensiones

Brecha de chispa : Produce una chispa a alto voltaje;Utilizado en sistemas de conmutación y encendido.

Doble chispa: Proporciona protección adicional;mejora la confiabilidad en condiciones de alto voltaje

Tubo de descarga de gas: Conduce durante alta tensión;comúnmente utilizado en sistemas de comunicación

Protector de línea telefónica: Protege las líneas de comunicación contra picos y sobretensiones de voltaje

Pararrayos: Dirige el rayo de forma segura a tierra;protege edificios y estructuras

Dispositivo de protección especial

Figura 8. Disyuntor de cartucho con fusible reemplazable

Disyuntor de cartucho

• Utiliza un cartucho de fusible reemplazable

• Fácil de mantener

• Combina características de fusible y disyuntor

Conclusión

Aprender los símbolos de fusibles y disyuntores le ayuda a leer diagramas y trabajar de forma segura con sistemas eléctricos.Con la práctica, podrás comprender fácilmente los circuitos y evitar errores comunes.
