Guía de características, descripción y aplicaciones SKIM400GD128D
2025-03-27 1845

El SKIM400GD128D es un poderoso módulo IGBT hecho para trabajos industriales difíciles.Se usa en cosas como unidades de motor, inversores solares y sistemas UPS.En este artículo, veremos lo que lo hace funcionar bien, dónde se puede usar y cómo se compara con partes similares, por lo que puede decidir si es la opción correcta para sus pedidos a granel.

Catalogar

SKIM400GD128D Descripción

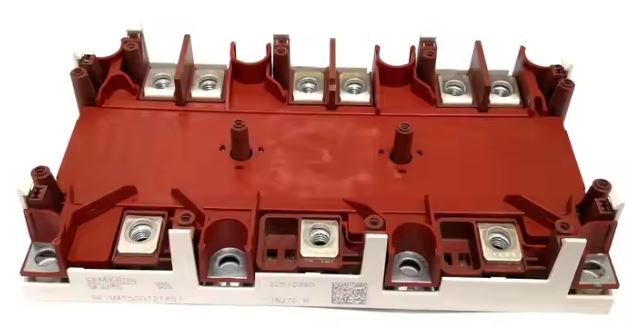

El Skim400gd128d es un módulo IGBT de alto rendimiento de Semikron, diseñado para aplicaciones industriales exigentes.Diseñado con un voltaje del emisor de colector de 1200 V y una calificación de corriente del colector 340A robusta, utiliza tecnología de trinchera avanzada de trinchera combinada con diodos de rueda libre para garantizar un cambio eficiente de alimentación con pérdidas mínimas.Su paquete compacto Semitrans® Skim presenta contactos de ajuste de prensa, eliminando la necesidad de soldar y mejorar la confiabilidad en entornos de alta vibración.

Con un termistor NTC incorporado para el monitoreo de temperatura y un voltaje de aislamiento de 4KV RMS, el módulo ofrece operación segura y estable incluso bajo cargas pesadas.Ideal para su uso en accionamientos motorizados, inversores solares, sistemas UPS, equipos de soldadura y alimentación, ofrece una excelente gestión térmica y una larga vida operativa.Coloque sus pedidos a granel ahora para asegurar el rendimiento de primer nivel y el suministro a largo plazo para sus sistemas electrónicos de potencia.

Características SKIM400GD128D

• Silicio homogéneo - Utiliza silicio uniforme para un rendimiento estable y confiable.

• Punch suave a través de la tecnología (SPT) - Reduce la pérdida de potencia y garantiza un cambio suave.

• Temperatura positiva V_Cesat - El voltaje aumenta con el calor, ayudando a compartir la corriente de manera uniforme en las configuraciones paralelas.

• Alta resistencia al cortocircuito - Puede manejar de forma segura los cortos circuitos hasta 6 × su corriente normal.

• Al₂o₃ placa de cerámica DCB - La placa de cerámica y cobre mejora el enfriamiento y el aislamiento.

• Tecnología de contacto con presión - Transfiere el calor de manera eficiente sin soldar, lo que aumenta la confiabilidad.

• Contacto de primavera para PCB - Hace que sea fácil conectar la placa del controlador para controlar los pines.

• Sensor de temperatura incorporado - Monitorea el calor para proteger el módulo del sobrecalentamiento.

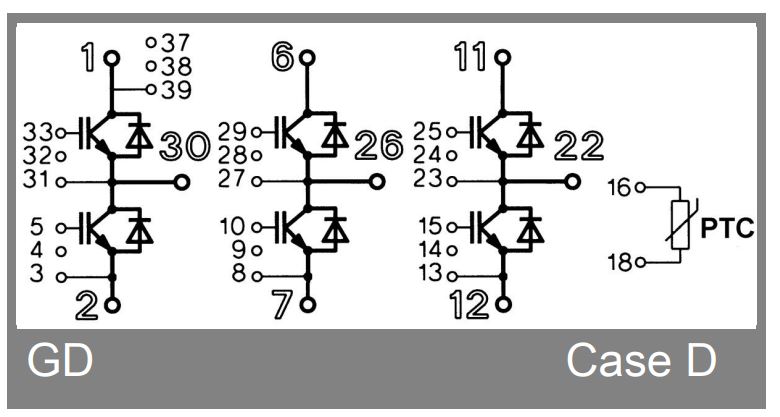

Diagrama de circuito SKIM400GD128D

El SKIM400GD128D es un módulo IGBT trifásico diseñado con tres configuraciones de medio puente, cada una compuesta por dos interruptores IGBT y sus respectivos diodos de rueda libre.Estos medios puentes se utilizan en unidades de motor, inversores y sistemas de control de energía.Cada interruptor tiene sus propias conexiones de puerta, colector y emisor etiquetadas por números de pin, lo que facilita la integración en circuitos externos.

El diseño muestra que las puertas (pines 1, 2, 6, 7, 11, 12) controlan la conmutación, mientras que los coleccionistas (pines 30, 26, 22) y los emisores (otros pines conectados) manejan el flujo de alimentación.En el lado derecho, hay un termistor PTC (coeficiente de temperatura positivo), conectado a través de los pines 16 y 18. Este sensor incorporado ayuda a monitorear la temperatura del módulo y protege el sobrecalentamiento.

Calificaciones máximas SKIM400GD128D

Curvas de rendimiento SKIM400GD128D

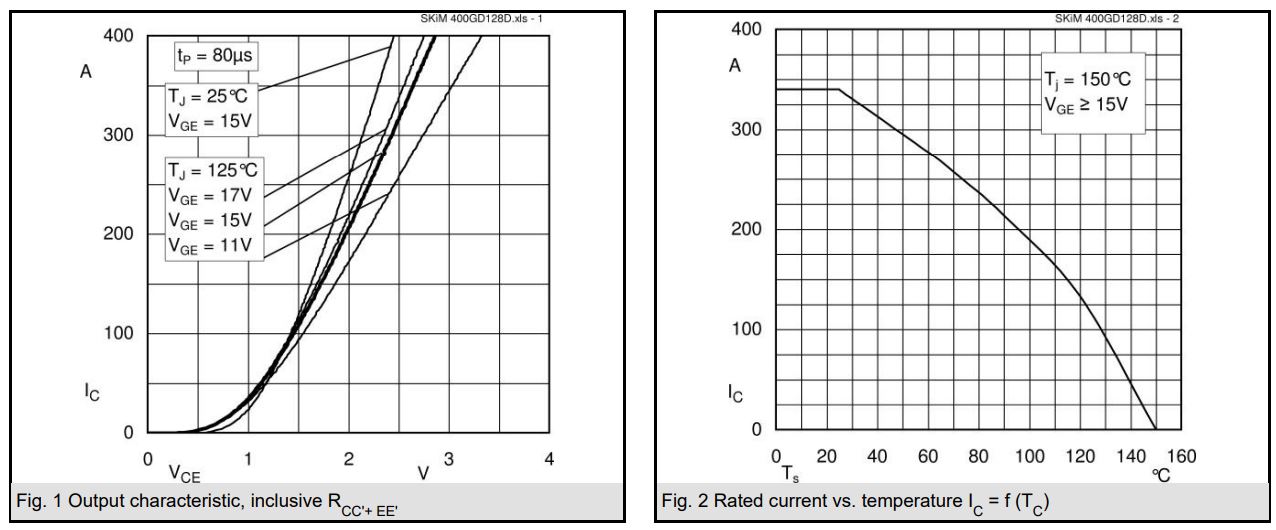

Las curvas de rendimiento del módulo IGBT SKIM400GD128D revelan su comportamiento eléctrico en diferentes condiciones.En Figura 1, las curvas características de salida ilustran la relación entre la corriente del colector (I_do) y voltaje coleccionista-emisor (V_Ceñudo) a diferentes voltajes de emisor de puerta (V_Ge) y temperaturas de unión (T_J) .A una temperatura más baja de 25 ° C y V_Ge De 15V, el IGBT muestra un aumento de corriente más pronunciado, lo que indica una caída de voltaje en el estado más baja y una mejor conducción.A medida que la temperatura aumenta a 125 ° C y V_Ge Varía de 11V a 17 V, la curvas cambia, mostrando que los voltajes de puerta más altos mejoran la conducción incluso a temperaturas elevadas.Esto nos ayuda a optimizar la unidad de compuerta y las estrategias de enfriamiento para un cambio eficiente.

Figura 2 muestra cómo la corriente nominal (I_do) disminuye a medida que la temperatura del caso (T_do) aumenta, con una temperatura de unión fija de 150 ° C y V_Ge ≥ 15V.La capacidad actual permanece cerca de 350A hasta alrededor de 25 ° C, pero cae más allá de eso, cerca de cero a alrededor de 150 ° C.Este gráfico enfatiza la importancia de la gestión térmica en las aplicaciones de alta potencia para mantener el rendimiento y la confiabilidad.

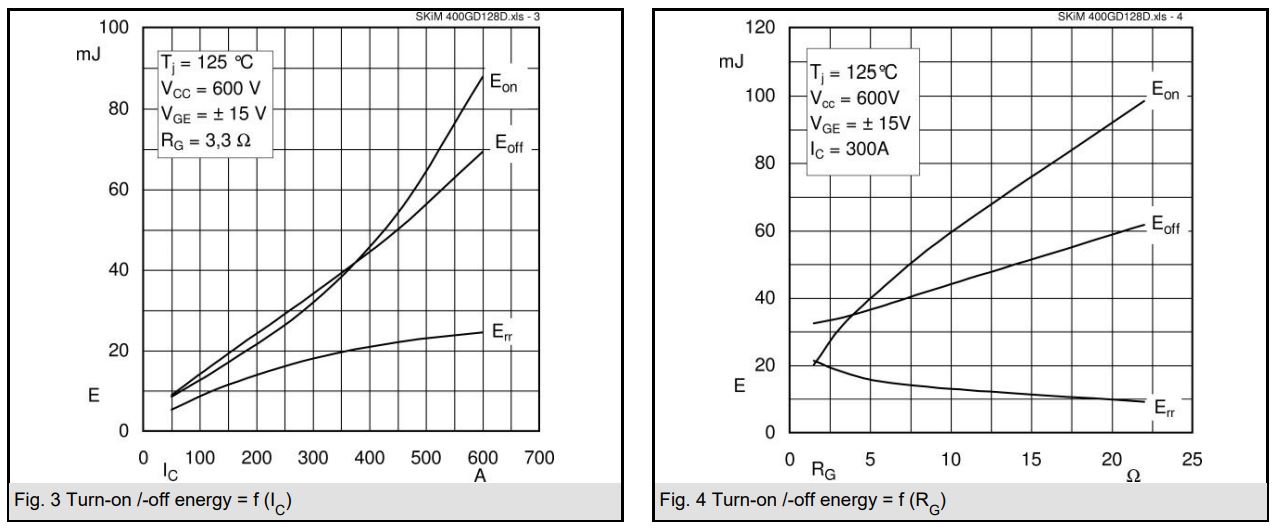

Las curvas de rendimiento del SKIM400GD128D en Figura 3 Muestra cómo la energía de encendido (MI_en), energía de apagado (MI_deF)y energía de recuperación inversa (MI_RR) variar con la corriente coleccionista (I_do) a una temperatura de unión de 125 ° C.A medida que aumenta la corriente, ambos mi_en y mi_apagado Sube, lo que indica que las corrientes de conmutación más altas exigen más energía. mi_RR También aumenta, pero a un ritmo más lento.Esta tendencia es necesaria para evaluar las pérdidas de cambio y la eficiencia general en aplicaciones de alta corriente, cuando las limitaciones térmicas son una preocupación.

En Figura 4, los mismos componentes de energía se trazan contra la resistencia de la puerta (R_GRAMO) en una corriente de coleccionista constante de 300A.Como Rg aumenta, mi_en se eleva constantemente mientras mi_apagado disminuye ligeramente y mi_RR muestra una leve tendencia a la baja.Este comportamiento enfatiza la compensación entre la velocidad de conmutación y la pérdida de energía: aumentar la resistencia de la puerta puede reducir la energía de apagado, pero a costa de una mayor energía de activación.Selección adecuada de Riñonal_GRAMO Ayuda a equilibrar la eficiencia de conmutación y la compatibilidad electromagnética.

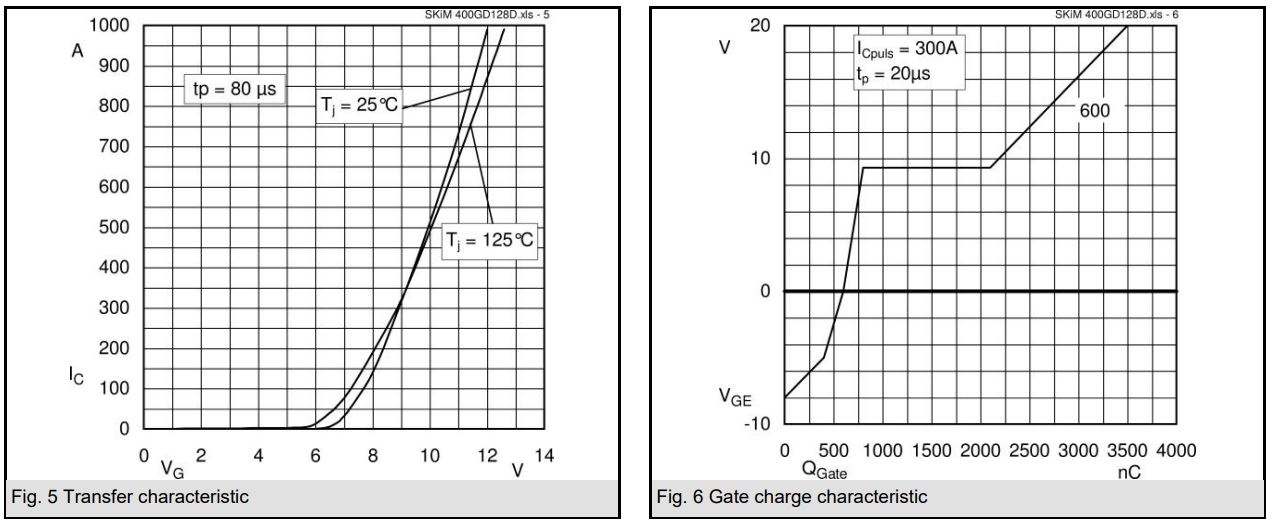

En Figura 5, la característica de transferencia del SKIM400GD128D ilustra la relación entre el voltaje de la puerta (V_GRAMO) y corriente coleccionista (I_do) a dos temperaturas de unión diferentes.Como V_GRAMO aumenta, I_do Se eleva rápidamente después de un umbral, mostrando el fuerte control de la puerta sobre el dispositivo.A una temperatura más alta (T_J = 125 ° C), la curva se desplaza ligeramente, lo que significa que el dispositivo realiza menos corriente en el mismo voltaje de la puerta debido a la movilidad reducida del portador.Este gráfico nos ayuda a comprender el comportamiento de control de la puerta en diferentes condiciones térmicas.

Figura 6 Muestra la característica de carga de la puerta, traza el voltaje del emisor de la puerta (V_Ge) contra el cargo de la puerta total (Q_Puerta) durante un evento de conmutación a 300A.La curva revela cuánta carga se necesita para impulsar el IGBT a través de diferentes regiones operativas.Las regiones planas indican la meseta de Miller, donde V_Ge permanece estable mientras el voltaje del colector cae.Esta información es para dimensionar los controladores de la puerta y optimizar la velocidad de conmutación, especialmente en la electrónica de potencia de cambio rápido.

Alternativas SKIM400GD128D

Comparación entre SKIM400GD128D y FF400R12KE4

SKIM400GD128D Ventajas y desventajas

Ventajas de SKIM400GD128D

• Maneja alta corriente - Apoya hasta 340A, ideal para uso industrial de servicio pesado.

• Funciona con sistemas de 1200V - Adecuado para configuraciones de medio a alto voltaje como inversores y unidades de motor.

• Pins de ajuste de prensa sin soldadura- Fácil de instalar, más confiable bajo estrés.

• Diseño compacto - Ahorra espacio y extiende el calor de manera más efectiva.

• Sensor de temperatura incorporado - El seguimiento de calor ayuda a prevenir daños.

• Aislamiento eléctrico fuerte (4KV) - Más seguro y más confiable en circuitos aislados.

• Resistente a la vibración - Funciona bien en entornos móviles difíciles.

• Pérdidas de baja potencia al cambiar - Ayuda a los sistemas a funcionar de manera más eficiente.

Desventajas de SKIM400GD128D

• Uso específico del diseño - Principalmente construido para configuraciones de puentes completos trifásicos, no muy flexibles.

• Se requiere compatibilidad del conductor - Funciona mejor con los controladores Semikron, lo que puede no coincidir con todos los sistemas.

• Mayor costo - Las características premium tienen un precio más alto.

• Necesita pasta térmica - La transferencia de calor adecuada depende de una cuidadosa configuración de la interfaz térmica.

Aplicaciones SKIM400GD128D

• Unidades de inversor de CA - El SKIM400GD128D controla la velocidad y la dirección del motor de manera eficiente.Maneja bien la alta potencia y el calor, lo que lo hace ideal para sistemas de motores industriales.

• Suministros ininterrumpidos (UPS) - Este módulo garantiza un interruptor rápido a la alimentación de copia de seguridad durante las interrupciones.Protege dispositivos sensibles y mejora la eficiencia del sistema UPS.

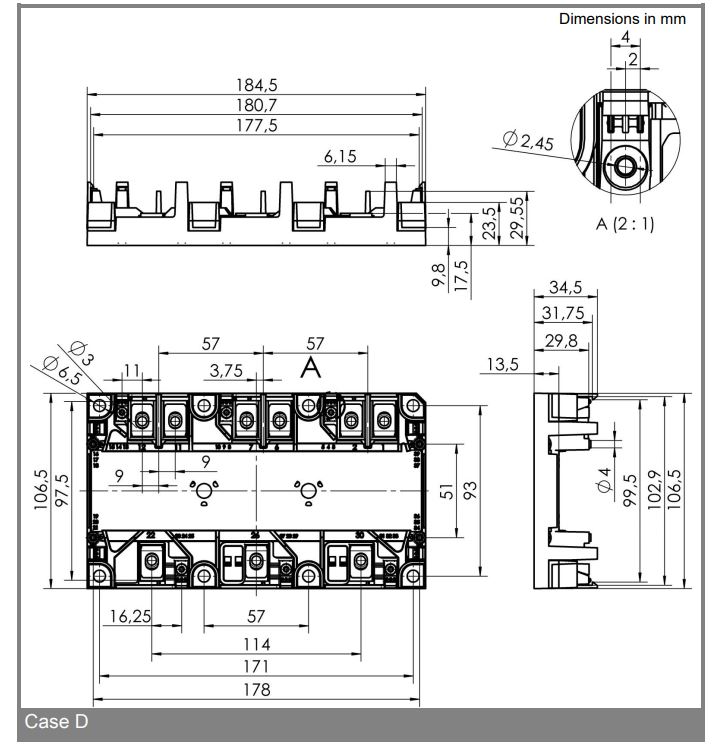

Skim400gd128d dimensiones de empaque

El SKIM400GD128D utiliza un paquete Case D, diseñado para una instalación compacta y eficiente en sistemas de energía.El módulo mide aproximadamente 184.5 mm de longitud, 106.5 mm de ancho y 34.5 mm de altura, lo que lo hace adecuado para diseños densos donde se requiere ahorro de espacio.La placa base y los agujeros de montaje se colocan cuidadosamente para un accesorio seguro y una interfaz térmica fácil para los disipadores de calor.

El diseño del terminal incluye posiciones de tornillo espaciadas uniformemente (57 mm de distancia), asegurando conexiones eléctricas estables y facilidad de cableado.El dibujo también muestra las dimensiones de la interfaz de disipador térmico con ranuras y agujeros de fijación para una gestión térmica óptima.Con su detallado mecánico detallado, el módulo está diseñado para una integración directa en inversores industriales, UPS y unidades de motor, tamaño de equilibrio, resistencia y eficiencia de enfriamiento.

Skim400gd128d fabricante

Semikron es una empresa alemana y uno de los principales fabricantes mundiales de componentes de semiconductores de potencia, especialmente módulos IGBT, módulos de diodos/tiristor y conjuntos de energía.

Conclusión

El SKIM400GD128D es fuerte, confiable y está hecho para un uso pesado.Maneja alta potencia, funciona de manera segura y se adapta bien a espacios ajustados.Si bien necesita una configuración cuidadosa, es una elección inteligente para grandes proyectos industriales.Ordene a granel ahora para mantener sus sistemas funcionando fuertes y eficientes.
