Hoja de datos MOSFET IRLZ44N: elementos de diseño y características
2024-10-02 9356

Cuando se trata de dispositivos de alta potencia, la emoción de la innovación a menudo se mezcla con los desafíos de gestionar la energía de manera eficiente y garantizar un rendimiento confiable.Puede enfrentar la compleja tarea de seleccionar componentes que puedan manejar estas demandas, especialmente cuando se trata de MOSFET de potencia.El IRLZ44N del Rectificador Internacional (IR) se destaca como un jugador clave, equilibrando las complejidades del control de nivel lógico con aplicaciones de alta potencia.Ya sea que esté construyendo sistemas industriales o ajuste un proyecto de bricolaje, comprender los matices de este MOSFET puede marcar la diferencia para lograr un rendimiento óptimo.En este artículo, exploraremos las capacidades de IRLZ44N y cómo puede elevar los diseños de su sistema de energía.

Catalogar

Diseño de sistemas de energía con MOSFETS IRLZ44N

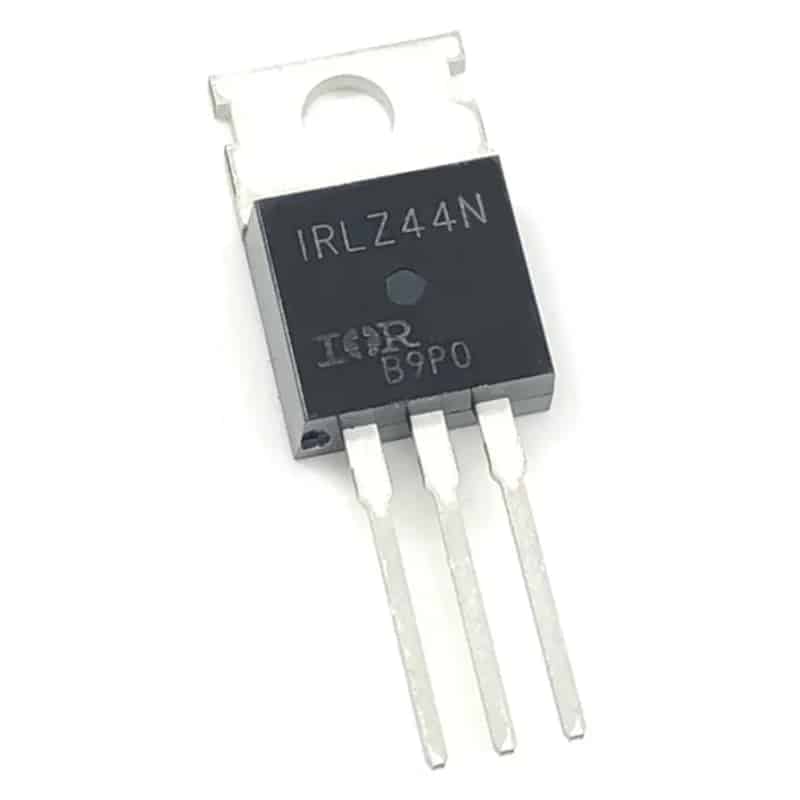

El IRLZ44N , un MOSFET en modo de mejora del canal N, sobresale en diversas configuraciones debido a sus capacidades robustas.Originario del rectificador internacional, sigue siendo popular a pesar de la interrupción en su forma inicial.Su equilibrio de la corriente y el manejo de voltaje lo convierte en una elección preferida, ofreciendo confiabilidad y rentabilidad contra rivales como Infineon.Disponible en paquetes TO20 y D2PAK, el IRLZ44N proporciona un rendimiento constante.La siguiente tabla contiene especificaciones integrales, como la temperatura de funcionamiento y las clasificaciones eléctricas, que debe considerar en sus diseños.

Especificación	Valor
Máximo corriente de drenaje	41 A Continuo DC, 160 A pulsado
Descomponer Voltaje de fuente de drenaje (VDS)	55 V
Límite Voltaje de fuente de puerta (VGS)	1 a 2 V
Base voltaje de saturación	Aproximadamente -1.1 V
Terminal capacitancia (VGS = 0 V, VDS = 25 V)	Entrada: 1.7 NF Salida: 0.4 NF
En el estado resistencia	~ 25 Mohms en vgs = 5 V ~ 22 Mohms en vgs = 10 V
Transición tiempo	~ 100 ns
Operante temperatura	-55 ° C a 175 ° C

Aplicaciones versátiles en sistemas de energía

A pesar de la falta de calificaciones formales, el IRLZ44N es versátil en diseños de sistemas de energía.

• Reguladores lineales de alto voltaje,

• convertidores de conmutación no resonantes (por ejemplo, convertidores Buck and Boost),

• convertidores resonantes (configuraciones de mitad y de puente completo).

Control de nivel lógico con IRLZ44N

Comprender los beneficios de IRLZ44N en control lógico

El IRLZ44N cuenta con un umbral de voltaje de puerta baja, lo que lo hace bien adecuado para el control a través de un pin GPIO de microcontrolador.Esta compatibilidad se extiende a las familias lógicas de 5V y LVCMOS, proporcionando una integración perfecta.El dispositivo también exhibe baja resistencia en el estado, lo que mejora la administración de energía.Esta característica se destaca particularmente en sus características de transferencia, que muestra la interacción entre el voltaje de la puerta y la resistencia en el estado.Tales rasgos matizados revelan la capacidad del dispositivo para administrar la energía de manera eficiente.

Técnicas de control de PWM y sus aplicaciones

En los convertidores de conmutación de baja potencia, los controladores PWM administran el IRLZ44N para mantener la estabilidad de voltaje.Al emplear un comparador de alto voltaje o un amplificador de sentido actual, se logra una regulación constante a través de ajustes precisos del ciclo de trabajo PWM.Este enfoque es común en aplicaciones como LLC Resonant Converters, donde los controladores sintonizan finamente la frecuencia PWM para una operación óptima de la etapa LC.Estos ajustes sugieren nuevas posibilidades en la electrónica de potencia, donde el control exacto se convierte en un lienzo para la innovación.

Enfoques prácticos para administrar corrientes más altas

Para acomodar corrientes más altas, se pueden utilizar múltiples IRLZ44NS en paralelo.Esta estrategia es típica en situaciones que exigen un mayor flujo de corriente.Sin embargo, esta configuración puede introducir oscilaciones debido a la capacitancia parásita e inductancia.Un enfoque práctico implica agregar una pequeña resistencia (aproximadamente 10 ohmios) en serie con la puerta para mitigar estos transitorios.Dichos detalles, a menudo perdidos en hojas de datos, resaltan la necesidad de abordar la integridad de la potencia en el diseño.

Explorando MOSFET alternativos para capacidades avanzadas

Fabricantes como Infineon proporcionan una variedad de MOSFET con capacidades de conducción de nivel lógico similares pero mejoras calificaciones de energía.Investigar estas alternativas puede conducir a diseños donde el manejo de potencia tiene prioridad, allanando el camino para nuevas tecnologías en los sistemas de energía.Una comprensión profunda de estos componentes ilumina el panorama intrincado y prometedor de las aplicaciones de semiconductores.
