Conceptos básicos de la lógica de escalera: símbolos, contactos y ciclo de escaneo del PLC
2026-05-25 423

La lógica de escalera es un método de programación común utilizado en PLC y sistemas de control industrial.Utiliza un formato visual similar a los circuitos de relés eléctricos, lo que facilita la comprensión de las operaciones de control.Este artículo explica cómo leer diagramas de escalera, comprender símbolos y contactos, aprender cómo los PLC procesan la lógica y ver ejemplos prácticos.También cubre prácticas de diseño y métodos de resolución de problemas utilizados en aplicaciones reales.

Catálogo

Basic ladder logic diagram showing inputs, outputs, and control flow

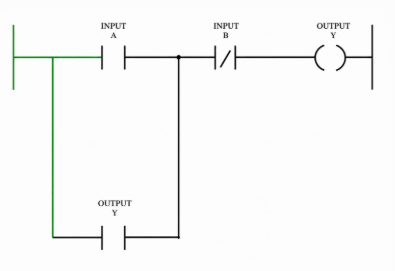

Figura 1. Diagrama de lógica de escalera básica que muestra entradas, salidas y flujo de control

Cómo leer diagramas de lógica de escalera

un diagrama de escalera está hecho de dos rieles verticales y varios peldaños horizontales.Cada peldaño representa una ruta de control que contiene entrada condiciones y salida acciones.

Ladder diagram showing rails, rungs, and control flow used in motor operation logic

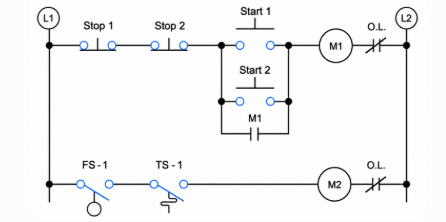

Figura 2. Diagrama de escalera que muestra rieles, peldaños y flujo de control utilizados en la lógica de operación del motor

La lógica de escalera se lee desde de izquierda a derecha y de de arriba a abajo.El flujo lógico generalmente comienza en el carril izquierdo, recorre cada peldaño y termina en el carril derecho.Si se cumplen todas las condiciones requeridas en un renglón, la salida es activado.Si no se cumple una condición, la ruta lógica se interrumpe y la salida permanece inactivo.

Un método sencillo paso a paso para interpretar diagramas de escalera es:

1.Comience en el peldaño superior del diagrama.

2.Leer de izquierda a derecha.

3.Identifique el principio y el final del peldaño.

4.Trace la ruta lógica a lo largo del peldaño.

5.Compruebe si las condiciones crean una ruta completa.

6.Determinar el resultado o acción de salida.

7.Pase al siguiente peldaño a continuación y repita el proceso.

Símbolos y funciones esenciales de la lógica de escalera

Los siguientes símbolos se usan comúnmente en diagramas de lógica de escalera para representar dispositivos de control, entradas, salidas y funciones del sistema.Comprender estos símbolos ayuda a identificar los componentes utilizados en un sistema de control y comprender su propósito general.

Símbolo
 Significado
 Función
SIN contacto
 Normalmente abierto
 Básico contacto de conmutación
Contacto NC
 Normalmente Cerrado
 Básico contacto de conmutación
Bobina de relé
 Bobina de salida
 Activa o controla un dispositivo de salida
Temporizador
 Control de tiempo Dispositivo
 Realiza operaciones basadas en ajustes de tiempo
Contador
 Contando Dispositivo
 Cuenta eventos o acciones repetidas
motores
 Carga del motor
 Representa un funcionamiento del motor
solenoide
 electromagnético Actuador
 produce movimiento mecánico utilizando energía eléctrica
Pulsador
 interruptor manual
 comienza, detiene o desencadena una operación
Entradas
 Dispositivos de entrada
 enviar señales en el sistema de control
Salidas
 Salida Dispositivos
 Realizar acciones basadas en condiciones lógicas

Contactos NO frente a NC

NO and NC contact behavior affecting current flow and output state

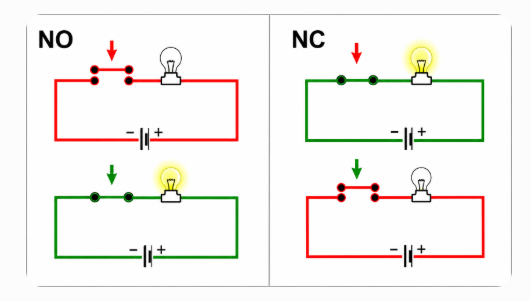

Figura 3. Comportamiento de los contactos NA y NC que afectan el flujo de corriente y el estado de salida

Normalmente abierto (NO) y Normalmente cerrado (NC) Los contactos son elementos de conmutación comunes utilizados en circuitos de control y lógica de escalera.Aunque ambos contactos realizan funciones similares, operan de manera diferente en sus estados normal y activado.

Característica
 NO (Normalmente abierto)
 Carolina del Norte (Normalmente cerrado)
Definición
 Un contacto que permanece abierto en su estado normal y se cierra cuando se activa
 Un contacto que permanece cerrado en su estado normal y se abre cuando se activa
Estado predeterminado
 Abierto
 Cerrado
Estado activado
 Cierra y permite el flujo lógico.
 Abre e interrumpe el flujo lógico.
Comportamiento lógico
 El flujo lógico comienza sólo después activación
 El flujo lógico existe hasta que la activación lo interrumpe
Uso típico
 Botones de inicio, activación. comandos
 Paradas de emergencia, comandos de parada
Uso seguro
 Se utiliza cuando una operación debe comenzar solo después de la activación
 Utilizado en sistemas de seguridad para detener. operación durante fallas
Ejemplo real
 Al presionar un botón de inicio se enciende un motor encendido
 Pulsar un botón de parada de emergencia detiene inmediatamente una máquina

Cómo funciona la lógica de escalera en la programación de PLC

La lógica de escalera en la programación de PLC opera mediante la ejecución de software en lugar de conexiones eléctricas físicas.Aunque los diagramas de escalera se parecen visualmente a los circuitos de relés tradicionales, los PLC procesan las instrucciones internamente mediante software programado.En lugar de depender de dispositivos de relé mecánicos, los PLC monitorean continuamente las entradas, la lógica del proceso y controlan las salidas a través de un proceso repetitivo llamado ciclo de escaneo.

El ciclo de exploración del PLC es el proceso operativo principal que permite que el controlador reaccione a las condiciones cambiantes.Durante cada ciclo, el PLC lee las condiciones de entrada, procesa el programa de lógica de escalera y actualiza los dispositivos de salida.Este proceso ocurre de forma continua y a alta velocidad, lo que permite que el sistema responda rápidamente durante la operación.

paso
 PLC Operación
1
 Leer condiciones de entrada
2
 Almacenar el estado de entrada en la memoria
3
 Ejecutar programa de lógica de escalera
4
 Determinar las condiciones de salida.
5
 Actualizar salidas físicas
6
 Repetir el ciclo continuamente.

Una diferencia importante entre la lógica de escalera de PLC y la lógica de relé tradicional es que los sistemas de relé dependen de dispositivos físicos y conexiones de cableado.Los PLC reemplazan estos relés físicos con instrucciones de software almacenadas en la memoria, lo que facilita los cambios en el sistema sin modificar las conexiones de hardware.

Al reemplazar los sistemas de relés mecánicos con control basado en software, los PLC brindan mayor flexibilidad, modificaciones más sencillas, procesamiento más rápido y eficiencia mejorada, manteniendo al mismo tiempo la operación lógica de escalera familiar.

Ejemplos de lógica de escalera de PLC

Solicitud
 Componentes
 Lógica secuencia
 Salida Comportamiento
Control de lámpara e interruptor
 Interruptor, lámpara, fuente de alimentación.
 El interruptor actúa como entrada. condición.Cuando se activa, la ruta lógica se completa y envía un señal a la lámpara.
 La lámpara se enciende cuando el interruptor se activa y se apaga cuando se suelta el interruptor.
Control de arranque y parada del motor
 Botón de inicio, botón de parada, motor.
 Pulsando el botón de inicio Activa la lógica de control del motor y permite su funcionamiento.Pulsando el tope El botón interrumpe la ruta lógica.
 El motor comienza a funcionar después el comando de inicio y se detiene cuando se presiona el botón de parada.
Lógica del sensor del transportador
 Motor transportador, sensor de objetos, sistema de control
 El sensor detecta objetos y envía condiciones al sistema lógico, que determina si el transportador debe continuar o detenerse.
 El transportador automáticamente responde según las condiciones de detección de objetos.
Secuencia del semáforo
 Luz roja, luz amarilla, verde. luz, control de sincronización
 Los temporizadores controlan la conmutación. secuenciar y activar una luz a la vez según un ciclo programado.
 Los semáforos circulan repetidamente a través de los estados verde, amarillo y rojo.
Sistema de llenado de tanques
 Bomba de agua, tanque, sensores de nivel.
 Los sensores monitorean el nivel de líquido.Bajo El nivel activa la bomba, mientras que el nivel objetivo detiene el funcionamiento.
 El tanque se llena automáticamente y se detiene una vez que se alcanza el nivel requerido.

Mejores prácticas de diseño de lógica de escalera y consideraciones de seguridad

Prácticas seguras de diseño de diagramas de escalera

La ubicación adecuada de los componentes afecta el funcionamiento y la confiabilidad del sistema.Las buenas prácticas de diseño mejoran la claridad del sistema, reducen los errores de cableado y ayudan a prevenir comportamientos inesperados.Las cargas comúnmente se colocan cerca del lado derecho de un peldaño para mantener un diseño consistente y organizado.

Errores comunes de lógica de escalera que se deben evitar

Las malas elecciones de diseño pueden crear confusión y provocar problemas futuros durante la operación.Los errores comunes incluyen diagramas poco claros, etiquetas incorrectas, mala ubicación de los componentes, organización inconsistente de los escalones y falta de actualizaciones de la documentación.Evitar estos errores ayuda a crear sistemas de control organizados y confiables.

Consejos para la prevención de errores de lógica de escalera

El uso de etiquetas claras, una organización coherente de los escalones, una secuencia lógica adecuada y documentación actualizada pueden reducir los errores de diseño antes de que afecten el rendimiento del sistema.Las prácticas preventivas mejoran la legibilidad y facilitan el mantenimiento futuro.

Ejemplos de resolución de problemas de lógica de escalera

problema
 Posible Causas
 Solución de problemas Pasos
 Arreglar
El motor no arranca
 Fallo en el suministro eléctrico, defectuoso botón de inicio, problema de relé, falta señal de entrada del PLC
 Verifique la disponibilidad de energía.Verificar operación del botón de inicio.Inspeccionar el estado del relé.Confirme el estado de entrada del PLC.
 Restaure la energía, reemplace el defectuoso componentes o conexiones correctas de entrada del PLC.
Salida incorrecta activada
 Lógica de programa incorrecta, cableado error, condición de entrada incorrecta
 Verifique las asignaciones de salida.verificar conexiones de cableado.Revise las condiciones de la lógica de escalera y el mapeo de señales.
 Corregir el cableado o modificar la lógica. condiciones según sea necesario.
Fallo del sensor
 Sensor dañado, cableado suelto, área de detección bloqueada, problema de energía
 Inspeccione el estado del sensor.verificar conexiones de cables.Verifique los indicadores de alineación y señal.
 Reemplace el sensor, vuelva a conectar cableado o eliminar obstrucciones.
La entrada del PLC no responde
 Módulo de entrada defectuoso, dañado cableado, falta de señal, conexión de terminal floja
 Verifique el voltaje de entrada.comprobar conexiones de terminales.Pruebe la continuidad del cableado e inspeccione los indicadores de entrada.
 Repare el cableado, asegure los terminales, o reemplace el dispositivo/módulo de entrada.
La parada de emergencia no funciona
 Fallo de cableado, interruptor defectuoso, configuración de contacto incorrecta
 Inspeccionar parada de emergencia conexiones.Operación del interruptor de prueba.Verificar la configuración de contactos y continuidad.
 Corrija los problemas de cableado o reemplace Componentes de parada de emergencia defectuosos.
ACERCA DE NOSOTROS Satisfacción del cliente en todo momento. Confianza mutua e intereses comunes. ARIAT TECH ha establecido relaciones de cooperación estables y a largo plazo con numerosos fabricantes y agentes." Tratando a los clientes con materiales auténticos y tomando el servicio como núcleo", toda la calidad será verificada sin problemas y sometida a pruebas profesionales
función de prueba. Los productos con la mayor relación calidad-precio y el mejor servicio son nuestro compromiso eterno.

Preguntas frecuentes [FAQ]

1. ¿Por qué la lógica de escalera todavía se usa ampliamente en la programación de PLC a pesar de que los sistemas modernos usan software en lugar de relés físicos?

La lógica de escalera utiliza una estructura visual similar a los circuitos de relés, lo que hace que la lógica de control sea más fácil de leer, comprender y solucionar problemas, al tiempo que permite la flexibilidad del software.

2. ¿Por qué es importante leer los diagramas de lógica de escalera de izquierda a derecha y de arriba a abajo?

La lógica de escalera sigue un flujo lógico fijo.Leer en la dirección correcta ayuda a rastrear las condiciones correctamente y comprender cómo se activan las salidas.

3. ¿Cómo ayudan los rieles y los peldaños a organizar los diagramas de lógica de escalera?

Los rieles crean los límites de la ruta lógica, mientras que los escalones organizan las instrucciones de control en operaciones lógicas separadas.

4. ¿Por qué se utilizan habitualmente contactos normalmente cerrados (NC) en los sistemas de parada de emergencia?

Los contactos NC permiten el flujo de corriente durante el funcionamiento normal e interrumpen inmediatamente el circuito cuando se activan o cuando ocurre una falla.

5. ¿Cómo mejora el diseño del sistema de control la comprensión de los contactos NO y NC?

La selección correcta de los contactos garantiza un funcionamiento adecuado, mejora la seguridad y evita el comportamiento no deseado de la máquina.

6. ¿Por qué un PLC repite continuamente el ciclo de escaneo en lugar de procesar las instrucciones solo una vez?

El escaneo continuo permite que el PLC monitoree los cambios en las entradas y actualice inmediatamente las salidas durante la operación.
