Conceptos básicos del sensor RTD: funcionamiento, tipos, ventajas y usos
2026-03-19 422

La medición precisa de la temperatura es importante en muchas industrias y los sensores RTD son conocidos por su precisión y estabilidad.Proporcionan lecturas fiables y se utilizan ampliamente en aplicaciones industriales y científicas.En este artículo, analicemos el significado, el principio de funcionamiento, los tipos, los usos y cómo elegir y probar un sensor RTD.

Catálogo

Significado y conceptos básicos del sensor RTD

un Sensor RTD (detector de temperatura de resistencia) es un dispositivo utilizado para medir la temperatura mediante el seguimiento de los cambios en la resistencia eléctrica.Los RTD son sensores pasivos, es decir, ellos no generan su propia señal.En cambio, una pequeña corriente pasa a través del elemento sensor y el sistema mide la resistencia, que luego se convierte en temperatura usando curvas de calibración estándar como CEI 60751.

La mayoría de los RTD utilizan platino porque ofrece excelente precisión, estabilidad y resistencia a la corrosión.El tipo más común es el RTD Pt100, que tiene una resistencia de 100 ohmios en 0ºC.Otra opción común es la Pt1000, que proporciona mayor resistencia y reduce los errores relacionados con el cableado.

Los sensores RTD son ampliamente preferidos porque entregan alta precisión, a menudo hasta ±0,1°C, junto con excelente estabilidad y baja deriva en el tiempo.Ellos proporcionan fuerte repetibilidad, lo que significa que producen resultados consistentes en las mismas condiciones.Su producción lineal y predecible hace medición de temperatura más fácil y más confiable.Los RTD también apoyan un amplio rango de temperatura de funcionamiento y tener un larga vida útil.Aunque pueden costar más que algunas alternativas, ofrecen un mejor valor a largo plazo y un rendimiento confiable.

Principio de funcionamiento de los sensores RTD

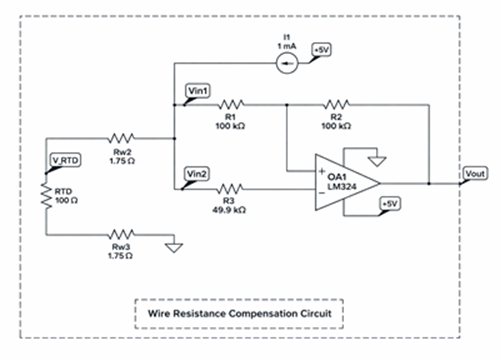

Figura 2. Circuito de medición RTD de 2 hilos con compensación

Un sensor de temperatura RTD mide la temperatura según el principio de que la resistencia eléctrica de un metal cambia con la temperatura.Una pequeña corriente eléctrica fluye a través del elemento sensor y el sensor mide la resistencia resultante.como aumentos de temperatura, la resistencia aumenta de manera predecible.Luego, el sistema convierte esta resistencia en una lectura de temperatura usando datos de calibración estándar.El uso de una corriente baja ayuda a evitar el autocalentamiento y garantiza mediciones precisas y estables.

Piezas y estructura del sensor RTD

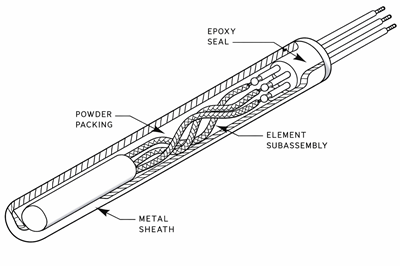

Figura 3. Estructura interna del sensor RTD

Un sensor RTD se construye a partir de varias piezas estructurales que afectan la precisión de la medición, el tiempo de respuesta y la durabilidad ambiental.El elemento sensor suele estar hecho de platino, níquel o cobre; el platino se utiliza con mayor frecuencia porque ofrece mejor estabilidad, repetibilidad y un rango de temperatura utilizable más amplio.Los cables conductores transportan la señal de resistencia al circuito de medición y su disposición puede influir en la precisión general, especialmente en tramos de cables más largos.

La funda protectora, el aislamiento interno y los materiales de sellado ayudan al sensor a resistir la humedad, la vibración, los productos químicos y las altas temperaturas de funcionamiento.El material de la funda también afecta la resistencia mecánica y la resistencia a la corrosión, mientras que el espesor de la funda influye en el equilibrio entre la velocidad de respuesta y la durabilidad.En diseños prácticos, la construcción RTD se selecciona no sólo para la medición de temperatura, sino también para el entorno de instalación, la precisión requerida y la confiabilidad a largo plazo.

Tipos de sensores y elementos RTD

Materiales comunes de elementos RTD

Platinum RTD: ofrece la mayor precisión, excelente estabilidad y un amplio rango de temperaturas, lo que lo convierte en la opción estándar para aplicaciones importantes.

RTD de níquel: una opción rentable con mayor sensibilidad, adecuada para HVAC y uso industrial general donde se acepta una precisión moderada.

RTD de cobre: ​​proporciona una linealidad excelente y un costo bajo, pero se limita a aplicaciones de temperatura más baja en ambientes controlados.

Balco y Tungsten RTD: se utilizan para aplicaciones especializadas, siendo Balco común en sistemas HVAC y tungsteno adecuado para temperaturas muy altas.

Tipos de construcción RTD

RTD de película delgada: compacto, asequible y resistente a la vibración, lo que lo hace ideal para aplicaciones industriales generales.

RTD bobinado: ofrece mayor precisión y estabilidad, comúnmente utilizado en laboratorios y sistemas de medición de precisión.

Configuraciones de RTD

Pt100 versus Pt1000 RTD: Pt100 se usa ampliamente en la industria, mientras que Pt1000 reduce los errores de cableado y funciona bien en configuraciones de baja potencia o de larga distancia.

RTD de 2, 3 y 4 cables: los diferentes métodos de cableado afectan la precisión; el de 4 cables proporciona la mayor precisión y el de 3 cables es el más común en la industria.

Clases de precisión de RTD: la clase A ofrece alta precisión, la clase B es estándar para uso industrial y la clase C es adecuada para aplicaciones menos importantes.

Comprensión de los estándares y la precisión de RTD

Los RTD siguen los estándares IEC 60751, que definen los valores de resistencia y la precisión.

Valores de ejemplo (Pt100)

• 0°C → 100,00 Ω

• 100°C → 138,50 Ω

Clases de tolerancia

• Clase A: alta precisión

• Clase B: estándar industrial

• Clase C: menor precisión

La tolerancia define qué tan cerca está el valor medido de la temperatura real.

Diferencias entre RTD y termopar

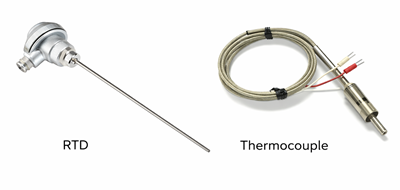

Figura 4. Comparación de sensores de temperatura RTD y termopar

Característica	IDT sensores	Termopar
Principio	Cambio de resistencia	Generación de voltaje
Precisión	Alto	moderado
Rango de temperatura	Hasta 850°C	Hasta 1800°C
Estabilidad	Excelente	inferior
Tiempo de respuesta	moderado	Rápido
Costo	superior	inferior

Utilice sensores RTD para:

• Alta precisión y estabilidad

• Mediciones a largo plazo

• Ambientes controlados

Utilice termopares para:

• Temperaturas muy altas

• Respuesta rápida

• Condiciones duras o vibratorias

Usos comunes de los sensores RTD

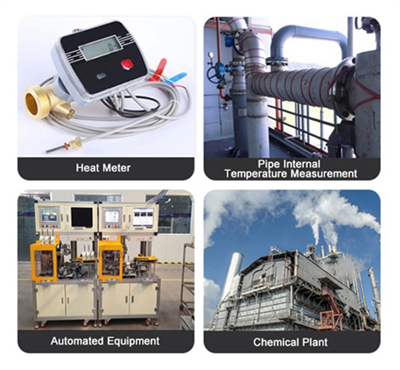

Figura 5. Aplicaciones de sensores RTD en sistemas industriales

Automatización industrial - tanques, tuberías, motores

Procesamiento de alimentos - cocinar, almacenar, transportar

sistemas de climatización - control de temperatura del aire y del agua

Productos farmacéuticos y laboratorios. - regulación precisa de la temperatura

Procesamiento químico - reactores y recipientes

Generación de energía - generadores y transformadores

Automoción y aeroespacial - motores y sistemas

Equipo medico - incubadoras y dispositivos de diagnóstico

Electrónica - vigilancia y protección del calor

Prueba y selección de sensores RTD

Cómo probar un sensor RTD

Probar un sensor RTD ayuda a confirmar que está funcionando correctamente.Comience midiendo la resistencia a temperatura ambiente con un multímetro.Luego coloque el sensor en agua helada a 0°C y mida la resistencia nuevamente.Compare ambas lecturas con los valores de referencia estándar.Para un sensor Pt100 típico, la resistencia debe ser de aproximadamente 108 Ω a temperatura ambiente y aproximadamente 100 Ω a 0 °C.Verifique también la configuración del cableado, ya que conexiones incorrectas pueden provocar errores de medición.

Elegir el sensor RTD adecuado

La elección del sensor RTD adecuado depende de varios factores importantes, incluido el rango de temperatura requerido, la precisión deseada y las condiciones ambientales.También debe considerar la longitud de la sonda y el estilo de montaje para garantizar una instalación y transferencia de calor adecuadas.La configuración del cableado afecta la precisión de la medición, mientras que la elección entre Pt100 y Pt1000 depende de los requisitos del sistema y la distancia del cableado.También es importante garantizar la compatibilidad con su sistema de control o monitoreo.Para la mayoría de las aplicaciones, un RTD Pt100 de 3 cables ofrece un buen equilibrio entre precisión, rendimiento y costo.

Conclusión

Los sensores RTD son una opción confiable para una medición de temperatura precisa y estable.Ofrecen un rendimiento constante, baja deriva y una larga vida útil en muchas aplicaciones.Comprender su funcionamiento, tipos y selección le ayudará a elegir el sensor RTD adecuado con confianza.
