Valores de resistencia estándar explicados: E3, E6, E12, E24, E48 y E96
2026-01-14 4707

Las resistencias son partes principales de los circuitos electrónicos.En lugar de utilizar muchos valores de resistencia diferentes, la electrónica utiliza valores de resistencia estándar llamados serie E.Esto hace que las piezas sean fáciles de encontrar y más económicas de usar.Este artículo explica qué son los valores de resistencia estándar, cómo funciona la serie E y cómo elegir la resistencia adecuada para un circuito.

Catálogo

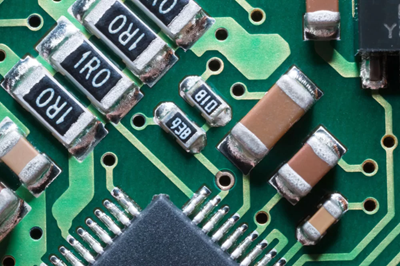

Figura 1. Resistencias estándar utilizadas en electrónica

¿Qué son los valores de resistencia estándar?

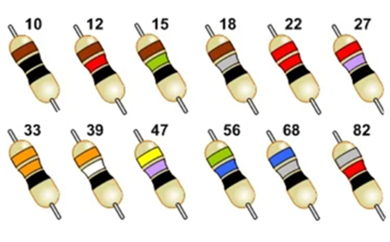

Figura 2. Código de colores de resistencia que muestra valores estándar

Valores de resistencia estándar son números de resistencia populares que se utilizan generalmente en electrónica.En lugar de producir cada valor de resistencia exacto, la industria electrónica sigue un conjunto de valores preferidos.Esto hace que las resistencias sean más fáciles de encontrar, más baratas de producir y más sencillas de usar en el diseño de circuitos.

Estos valores se agrupan en Serie E, como E3, E6, E12, E24, E48 y E96.Cada serie contiene un cierto número de valores de resistencia dentro de un rango, por ejemplo entre 10 Ω y 100 Ω.Los valores están espaciados usando un patrón especial para que funcionen bien con tolerancias de resistencia.Esto significa que los rangos de resistencia reales se superponen ligeramente, lo que le ayuda a evitar espacios al elegir las piezas.

El uso de valores de resistencia estándar permite utilizar fácilmente componentes de diferentes fabricantes.También reduce la cantidad de valores de resistencia diferentes necesarios en un circuito, lo que reduce el costo y simplifica la compra, la fabricación y el mantenimiento.Por lo general, puede seleccionar el valor estándar más cercano que satisfaga las necesidades de precisión del circuito en lugar de una resistencia exacta.

¿Qué es la serie E para valores de resistencia?

el Serie E es un sistema estándar utilizado para organizar los valores de resistencia.Divide los valores de resistencia en grupos llamados E3, E6, E12, E24, E48, y E96, donde cada grupo contiene un número determinado de valores utilizados comúnmente dentro de un rango.Estos valores se repiten en diferentes rangos, como 10 Ω a 100 Ω o 1 kΩ a 10 kΩ.

Serie E	Típico Tolerancia	Valores por década
E3	≥20%	3
E6	20%	6
E12	10%	12
E24	5% (a menudo 2%)	24
E48	2%	48
E96	1%	96

Cada serie E está diseñada para que el espacio entre valores coincida con cuánto puede variar el valor de una resistencia debido a la tolerancia.Debido a este espaciado, los rangos de resistencia utilizables cubren suavemente todo el rango, lo que facilita seleccionar un valor adecuado sin necesidad de una coincidencia exacta.

series inferiores como E3 y E6 Por lo general, se aplican en circuitos simples donde la resistencia exacta no es importante, mientras que las series más altas, como E24, E48 y E96 se eligen para circuitos que requieren mayor precisión.El sistema de la serie E ayuda a garantizar que los valores de resistencia sean prácticos, fáciles de obtener y adecuados para diferentes niveles de exactitud.

Valores estándar para otros componentes electrónicos

el uso de valores estándar o preferidos no se limita a resistencias.Muchos otros componentes electrónicos también siguen sistemas de valores similares para facilitar el diseño de circuitos, la selección de piezas y el abastecimiento.

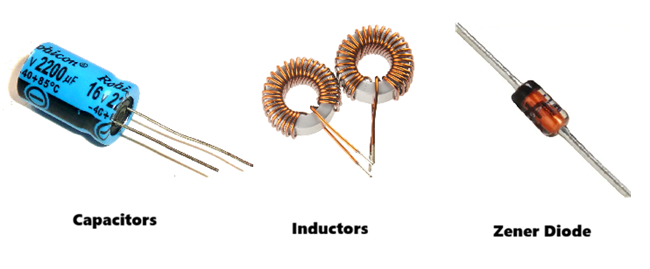

Figura 3. Componentes electrónicos de valor estándar

Condensadores Utilice rangos de valores estándar para que pueda elegir valores de capacitancia adecuados sin necesidad de números exactos.Componentes con amplia tolerancia, como condensadores electroliticos, generalmente siguen series de valores más bajos, mientras que los capacitores con tolerancia más estricta, como tipos de cerámica o película, puede seguir rangos de valores estándar más altos.

Inductores También utilice valores estándar, especialmente en fuentes de alimentación, filtros y circuitos de radiofrecuencia.El uso de los valores disponibles ayuda a mantener un rendimiento estable y simplifica el reemplazo.

diodos zener son otro ejemplo.Sus tensiones de ruptura se producen en pasos preferidos en lugar de en todas las tensiones posibles.Se eligen voltajes Zener comunes para la regulación y protección del voltaje, lo que facilita su obtención.

Selección de valores de resistencia de la serie E

Al elegir una resistencia, el objetivo suele ser no encontrar una resistencia exacta, pero para seleccionar el valor estándar más cercano eso funciona bien en el circuito.El sistema de la serie E ayuda a que esta elección sea sencilla y práctica.

Para circuitos básicos o no esenciales, como resistencias pull-up o pull-down, serie E inferior me gusta E3 o E6 son suficientes.Estos circuitos no necesitan una alta precisión y el uso de menos valores estándar ayuda a reducir los costos y mejorar la disponibilidad.Para circuitos analógicos generales, como amplificadores o circuitos de temporización, E12 o E24 Los valores están perfectamente utilizados.Ofrecen un buen equilibrio entre precisión y disponibilidad.

en aplicaciones de alta precisión, incluidos filtros, osciladores y circuitos de medición, se prefieren las series E superiores como E48 o E96.Estas series proporcionan pasos de valor más precisos, lo que facilita el cumplimiento de requisitos de diseño precisos.

Relación entre la serie E y la tolerancia de resistencia

La serie E está estrechamente vinculada a tolerancia de resistencia, que es la cantidad que el valor real de una resistencia puede variar de su valor declarado.Dado que las resistencias no son perfectamente exactas, sus valores se agrupan de una manera que funciona bien con este ion v ariat natural.

Cada serie E utiliza un espacio específico entre valores para que, cuando se aplica la tolerancia, los rangos de resistencia utilizables cubran el rango completo sin espacios.Las resistencias con tolerancia amplia utilizan menos valores y más espaciados, mientras que las resistencias con tolerancia estrecha utilizan valores más espaciados.

Serie E inferior como E3 y E6 son adecuados para resistencias con amplia tolerancia, donde la resistencia exacta no es importante.Serie E superior como E24, E48 y E96 se utilizan para resistencias con tolerancias más estrictas y necesidades de mayor precisión.

Es por eso que la serie E debe igualar la tolerancia de la resistencia, para que el circuito funcione como se espera y las piezas sean fáciles de elegir.

Cuándo utilizar E3 frente a E6 en el diseño de circuitos

Utilice valores de resistencia E3 cuando el circuito no necesite una resistencia exacta.E3 es adecuado para circuitos simples donde la resistencia sólo necesita estar en un rango general.Ejemplos son resistencias pull-up y pull-down, limitación de corriente del LED en circuitos simples y polarización básica.Los valores E3 ayudan a reducir costos y limitar la cantidad de valores de resistencia diferentes aplicados.

uso Valores de resistencia E6 cuando se requiere un poco más de precisión pero no se necesita alta precisión.E6 funciona bien en circuitos analógicos básicos, circuitos de temporización y acondicionamiento general de señales. E6 ofrece más opciones de valor que el E3 y al mismo tiempo mantiene la selección de piezas simple y asequible.

Aplicaciones de resistencias E3 y E6

Las resistencias E3 y E6 se utilizan en circuitos electrónicos simples que no necesitan valores de resistencia exactos.

Aplicaciones de resistencias E3:

• Resistencias pull-up y pull-down en circuitos digitales

• Circuitos LED simples de limitación de corriente

• Polarización básica donde la resistencia exacta no es importante

• Circuitos de uso general con amplia tolerancia

Aplicaciones de resistencias E6:

• Circuitos analógicos básicos

• Circuitos de sincronización

• Circuitos de audio simples

• Circuitos de acondicionamiento de señal

• Aplicaciones que necesitan una precisión ligeramente mejor que E3

Tablas de valores de resistencias de la serie E

Las tablas de valores de resistencia de la serie E muestran los valores de resistencia estándar que se encuentran en cada serie E, como E3, E6, E12, E24, E48 y E96.Cada tabla enumera los valores preferidos dentro una década (por ejemplo, 1,0 a 9,1).Estos mismos valores se repiten para rangos más altos o más bajos, como 10 Ω a 91 Ω, 100 Ω a 910 Ω o 1 kΩ a 9,1 kΩ.

Estas tablas te ayudan Elija rápidamente el valor de resistencia estándar más cercano en lugar de utilizar números exactos o poco comunes.Las series E inferiores contienen menos valores con espacios más amplios y se utilizan cuando la precisión no es importante.Las series E más altas contienen valores más espaciados y se aplican cuando se requiere una mayor precisión.

El uso de tablas de valores de resistencias de la serie E agiliza el diseño de circuitos, reduce la cantidad de valores de resistencias diferentes en un diseño y ayuda a que las piezas sean fáciles de encontrar y rentables.

Valores de resistencia estándar E3

1.0

2.2

4.7

Valores de resistencia estándar E6

1.0

1.5

2.2

3.3

4.7

6.8

Valores de resistencia estándar E12

1.0	1.2	1.5	1.8
2.2	2.7	3.3	3.9
4.7	5.6	6.8	8.2

Valores de resistencia estándar E24

1.0	1.1	1.2
1.3	1.5	1.6
1.8	2.0	2.2
2.4	2.7	3.0
3.3	3.6	3.9
4.3	4.7	5.1
5.6	6.2	6.8
7.5	8.2	9.1

Valores de resistencia estándar E48

1.00	1.05	1.1
1.15	1.21	1.27
1.33	1,40	1.47
1,54	1,62	1,69
1,78	1,87	1,96
2.05	2.15	2.26
2.37	2.49	2.61
2.74	2,87	3.01
3.16	3.32	3.48
3.65	3.83	4.02
4.22	4.42	4.64
4.87	5.11	5.36
5.62	5.90	6.19
6.49	6.81	7.15
7.50	7,87	8.25
8.66	9.09	9.53

Valores de resistencia estándar E96

1.00	1.02	1.05
1.07	1.10	1.13
1.15	1.18	1.21
1.24	1.27	1.30
1.33	1.37	1,40
1.43	1.47	1,50
1,54	1,58	1,62
1,65	1,69	1.74
1,78	1,82	1,87
1.91	1,96	2.00
…	…	…
9.31	9.53	9.76

Historia de los valores de resistencia de la serie E

el Valores de resistencia de la serie E fueron creados para hacer que los valores de resistencia sean simples y organizados.En los primeros días de la electrónica, las resistencias se fabricaban en muchos valores diferentes.Esto dificultó el diseño de circuitos y el reemplazo de piezas.

A medida que la electrónica se hizo más popular, la gente necesitaba valores de resistencia estándar.Esto fue importante durante y después de la Segunda Guerra Mundial, cuando se fabricaron muchos dispositivos electrónicos.Para solucionar este problema, un sistema de valores preferidos fue creado.Sólo se utilizó un pequeño conjunto de valores de resistencia.Estos valores funcionaron bien con tolerancia normal y podrían repetirse en diferentes rangos.

Posteriormente, este sistema se convirtió en un estándar internacional llamado Serie E.Todavía se usa hoy.A medida que la tecnología mejoró, las resistencias se volvieron más precisas.Se agregaron nuevas series E con más valores.Esto ayudó a las personas a elegir valores simples para circuitos básicos y valores más exactos para diseños precisos.

Conclusión

La serie E es una forma sencilla de agrupar valores de resistencia.Le ayuda a elegir la resistencia adecuada sin necesidad de un valor exacto.Las series E inferiores son para circuitos simples, mientras que las series E superiores se utilizan cuando se necesita una mayor precisión.Conocer la serie E facilita el diseño de circuitos y ayuda a ahorrar tiempo y costos.
