TDA2822 Amplificador de potencia dual: componente para dispositivos de audio portátiles y de baja potencia
2024-12-03 3539

El amplificador TDA2822, conocido por la salida de audio dual y la distorsión mínima en un paquete compacto de 8 pines, es ideal para dispositivos con batería que requieren un sonido claro y una gestión eficiente de energía.Obtenga más información sobre sus características y aplicaciones para mejorar sus proyectos de audio.

Catalogar

1. Configuración de pin TDA2822

2. Características y cualidades del amplificador TDA2822

3. Equivalente del amplificador TDA2822 IC

4. Alternativas de TDA2822 Amplificador IC

5. ¿Cuáles son las aplicaciones para el amplificador TDA2822 IC?

6. ¿Cómo utilizar el amplificador TDA2822?

7. Uso de TDA2822

8. Modelo 2d de TDA2822 IC

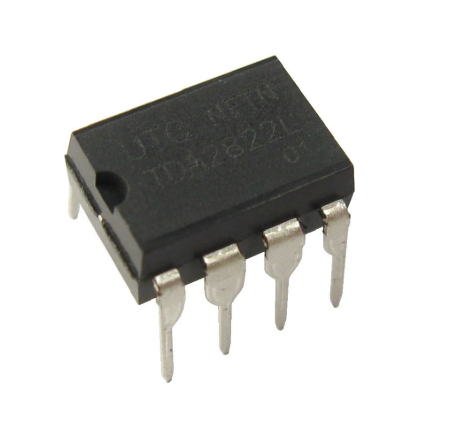

TDA2822

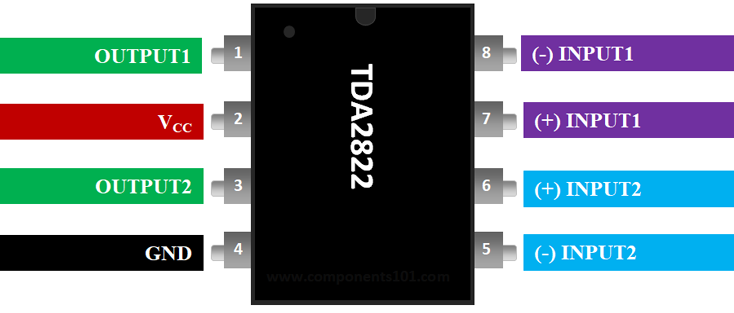

Configuración de PIN TDA2822

TDA2822 Pin Configuration

Número de alfiler	Nombre	Descripción
1, 3	Producción	Proporciona el salida de audio amplificada
5, 8	Invertido Entrada (In-)	La inversión pasador de un amplificador, normalmente conectado a tierra
6, 7	No invierte Entrada (en+)	El El pasador no inversor se proporciona con la señal de audio
4	VCC-	Conectado a el riel de suministro negativo
2	VCC+	Conectado a el riel de suministro positivo

Características y cualidades del amplificador TDA2822

Parámetro	Especificación
Suministrar Voltaje	3-15V
Producción Fuerza	3.2 W
Audio - Impedancia de carga	8 ohmios
Ganar	39 dB
Operante Corriente de suministro	12 MA
IB - Entrada Corriente de sesgo	0.1 µA
PSRR - Relación de rechazo de la fuente de alimentación	40 dB
Paquete	Disponible en Paquete de inmersión de 8 pines

Equivalente del amplificador TDA2822 IC

• C4556C

• NJM4560

¿Alternativas del amplificador TDA2822 IC?

• LM386

• AD620

• IC6283

• JRC45558

¿Cuáles son las aplicaciones para el amplificador TDA2822 IC?

El TDA2822 Sirve como un circuito integrado de doble amplificador de audio, incorporando dos amplificadores operativos dentro de una sola unidad.Reconocido por su alta ganancia y propiedades extensas de ancho de banda, este IC se utiliza de manera efectiva para fines de amplificación de audio.Puede generar 250 miliwatios de potencia de cada amplificador.Las solicitudes para el TDA2822 incluyen sistemas de audio portátiles, preamplificadores, mini radios, audífonos y amplificadores de auriculares.Si está en busca de un amplificador operacional de doble paquete que ofrece un ancho de banda de alta ganancia y ancho amplio para una amplificación de audio robusta, el TDA2822 es una excelente opción.

¿Cómo utilizar el amplificador TDA2822?

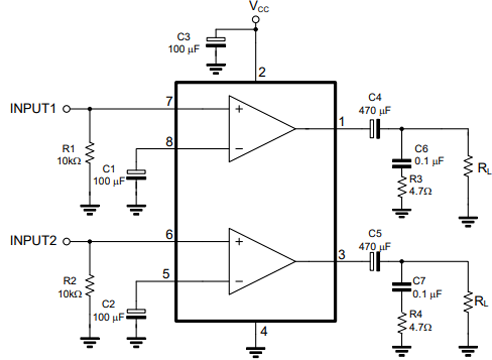

A continuación se muestra un circuito de aplicación de la hoja de datos TDA2822:

How to Utilize the TDA2822 Amplifier

El esquema de conexión para el TDA2822 IC en este circuito de aplicación incluye lo siguiente: La carga izquierda se enlaza al pin 1 de salida a través del condensador electrolítico C4, mientras que la carga derecha se conecta al pin 3 de salida a través del condensador electrolítico C5.Los pines de entrada invertidos (5 y 8) se conectan a tierra a través de condensadores electrolíticos, y los pines de entrada no inversores (7 y 6) están conectados a Entrada1 y Input2 respectivamente.El pin 2 se conecta al suministro de CC, y el pin 4 está conectado al suelo.El condensador electrolítico C3 se coloca a través de VCC y tierra para actuar como un condensador de filtro.

Uso de TDA2822

Amplificadores de radio AM y FM

El TDA2822 amplifica las señales de radio AM y FM, mejorando la calidad del sonido y garantizando una recepción más clara en los dispositivos de radio.

Reproductores de música portátiles

Lo mejor posible para los reproductores de música portátiles, el TDA2822 ofrece un diseño compacto y un consumo de energía eficiente, auriculares conduciendo o altavoces pequeños para mejorar la calidad del sonido.

Amplificadores de audio de baja potencia

Adecuado para aplicaciones de baja potencia, el TDA2822 se utiliza en dispositivos de audio operados por baterías, enfatizando el uso eficiente de energía y la generación mínima de calor.

Oscilador Wien Bridge

El TDA2822 se puede usar en un circuito de oscilador de puente Wien para generar formas de onda sinusoidales estables, básicas para probar equipos de audio e instrumentos musicales.

Amplificadores de potencia

El TDA2822 sirve como un amplificador de potencia en sistemas de audio pequeños a medianos, proporcionando una salida suficiente para conducir altavoces pequeños.

Refuerzos de audio

En las aplicaciones que necesitan un mayor volumen, el TDA2822 aumenta la potencia de la señal de audio en los sistemas de automóviles y altavoces portátiles, mejorando el volumen y la calidad del sonido.

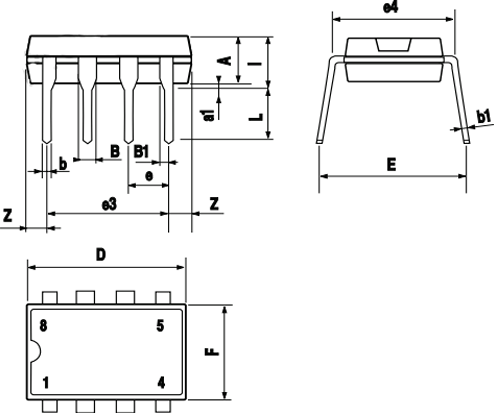

2D-Modelo de TDA2822 IC

2D-Model of TDA2822 IC

OSCURO.	mm			pulgada
OSCURO.	Mínimo	Típ.	Max.	Mínimo	Típ.	Max.
A	-	3.32	-	-	0.131	-
A1	0.51	-	-	0.020	-	-
B	1.15	-	1.65	0.045	-	0.065
b	0.356	-	0.55	0.014	-	0.022
B1	0.204	-	0.304	0.008	-	0.012
D	-	-	10.92	-	-	0.430
mi	7.95	-	9.75	0.313	-	0.384
mi	-	2.54	-	-	0.100	-
E3	-	7.62	-	-	0.300	-
E4	-	7.62	-	-	0.300	-
F	-	-	6.6	-	-	0.260
I	-	-	5.08	-	-	0.200
L	3.18	-	3.18	0.125	-	0.150
Z	-	-	1.52	-	-	0.060

Hoja de datos pdf
