Comprendiendo los Interruptores Rotatorios desde los Polos y Cambios hasta el Cableado y Mantenimiento
2026-06-05 20

Los interruptores rotatorios se utilizan ampliamente en equipos de audio, sistemas de control industrial, equipos de HVAC y dispositivos electrónicos para seleccionar entre múltiples funciones o modos de operación utilizando un único control. A diferencia de los interruptores estándar de encendido/apagado, proporcionan múltiples posiciones seleccionables, reduciendo el desorden en el panel y simplificando la operación. Su capacidad para controlar varias funciones a través de un solo dispositivo los convierte en una elección común en aplicaciones que requieren un conmutación confiable y organizada. Esta guía explica cómo funcionan los interruptores rotatorios, sus componentes, aplicaciones comunes y consideraciones prácticas para la selección y el uso.

Catálogo

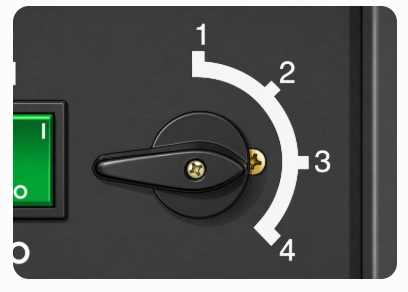

¿Qué es un Interruptor Rotatorio y Cómo Funciona?

Un interruptor rotatorio es un interruptor eléctrico que utiliza un actuador rotativo para seleccionar entre múltiples posiciones de conmutación. A diferencia de un interruptor básico que realiza una sola acción de conmutación, un interruptor rotatorio permite controlar varios estados de conmutación a través de un solo dispositivo.

Cada posición rotacional corresponde a una conexión eléctrica predefinida dentro del interruptor. A medida que se gira el actuador, la disposición de contacto interno cambia, permitiendo seleccionar diferentes circuitos, funciones o modos de operación.

Un interruptor rotatorio se diferencia de un simple interruptor de encendido/apagado al proporcionar múltiples posiciones seleccionables en lugar de solo dos estados de operación. Este diseño permite controlar varias funciones sin necesidad de múltiples interruptores separados.

Dado que la posición seleccionada permanece fija hasta que se mueva nuevamente el actuador, los interruptores rotatorios ofrecen un método simple y organizado de controlar múltiples caminos de circuito desde un único punto de control.

Componentes y Funciones de un Interruptor Rotatorio

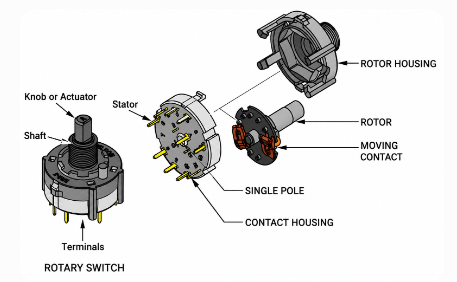

Figura 2. Estructura y Componentes Internos del Interruptor Rotatorio

Perilla o Actuador: La perilla o el actuador es el control externo utilizado para seleccionar una posición del interruptor. A menudo se proporcionan marcas de posición para indicar la configuración actualmente seleccionada.

Eje: El eje vincula el actuador al ensamblaje de conmutación interno y proporciona la conexión mecánica requerida para la operación.

Rotor: El rotor es el componente móvil que lleva los contactos de conmutación y determina qué conexiones eléctricas están activas en cada posición.

Estator: El estator es la estructura estática que soporta el ensamblaje de conmutación y proporciona ubicaciones de contacto fijas para que el rotor se acople.

Contactos eléctricos: Los contactos eléctricos crean o interrumpen conexiones eléctricas a medida que el interruptor cambia entre posiciones. Su diseño influye en la fiabilidad de conmutación y el rendimiento eléctrico.

Terminales: Los terminales proporcionan los puntos de conexión externa utilizados para integrar el interruptor en un circuito eléctrico.

Carcasa: La carcasa encierra y soporta el ensamblaje del interruptor mientras ayuda a proteger los componentes internos de la contaminación, la humedad y daños físicos.

Tipos de interruptores rotativos y sus características

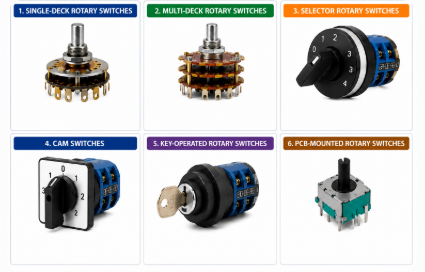

Figura 3. Tipos comunes de interruptores rotativos y sus configuraciones.

Interruptores rotativos de un solo nivel

Los interruptores rotativos de un solo nivel contienen una capa de conmutación, comúnmente denominada nivel, donde todas las funciones de conmutación ocurren dentro de una única sección. Su construcción relativamente simple los hace adecuados para aplicaciones que requieren una selección de circuito o función directa. Dado que solo se involucra una sección de conmutación, estos interruptores son generalmente compactos, más fáciles de cablear y más rentables que diseños más complejos. Sin embargo, sus capacidades de conmutación son limitadas en comparación con los interruptores rotativos de múltiples niveles, lo que los hace menos adecuados para aplicaciones que requieren control simultáneo de múltiples circuitos.

Interruptores rotativos de múltiples niveles

Los interruptores rotativos de múltiples niveles constan de dos o más niveles de conmutación montados en un eje común. Aunque los niveles rotan juntos, cada nivel funciona como una sección de conmutación independiente, permitiendo que múltiples circuitos sean controlados simultáneamente. Este diseño proporciona una mayor flexibilidad de conmutación y puede combinar varias funciones de conmutación dentro de un único dispositivo. Sin embargo, los diseños de múltiples niveles generalmente requieren más espacio de cableado, implican una mayor complejidad de instalación y son generalmente más grandes y costosos que las alternativas de un solo nivel.

Interruptores rotativos seleccionadores

Los interruptores rotativos seleccionadores están diseñados para elegir entre modos de operación o funciones predefinidos. Comúnmente incluyen marcas de posición que indican claramente la configuración seleccionada. Su principal ventaja es la capacidad de proporcionar una selección clara e intuitiva entre múltiples estados de operación. Sin embargo, generalmente están destinados a arreglos de conmutación predefinidos y pueden ofrecer menos flexibilidad que las configuraciones de interruptores rotativos totalmente personalizables.

Interruptores de leva

Los interruptores de leva utilizan levas de forma especial para operar contactos internos. A medida que el interruptor rota, el perfil de la leva determina la secuencia y el tiempo del movimiento de contacto, permitiendo que se realicen operaciones de conmutación complejas a través de un único mecanismo. Este diseño ofrece un alto grado de control y fiabilidad para requisitos de conmutación especializados. Sin embargo, los interruptores de leva son a menudo más complejos y pueden requerir una especificación cuidadosa para coincidir con la secuencia de conmutación deseada.

Interruptores rotativos operados por llave

Los interruptores rotativos operados por llave incorporan un mecanismo de bloqueo que requiere una llave para acceder o cambiar las posiciones del interruptor. Este diseño ayuda a restringir la operación a personal autorizado y previene acciones de conmutación no intencionadas. Si bien la seguridad adicional puede ser beneficiosa en entornos controlados, el requisito de una llave puede reducir la comodidad de operación e introducir consideraciones adicionales de gestión de llaves.

Interruptores rotativos montados en PCB

Los interruptores rotativos montados en PCB están diseñados para una instalación directa en placas de circuito impreso. Sus terminales y arreglos de montaje están optimizados para el ensamblaje en nivel de placa, ayudando a reducir los requisitos de cableado y simplificar la integración en diseños electrónicos compactos. Sin embargo, dado que están destinados para instalación en PCB, el reemplazo o servicio puede requerir un desensamblaje adicional en comparación con los diseños de interruptores montados en panel.

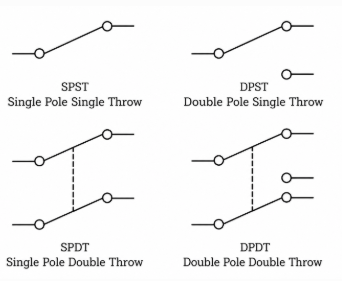

Polos, lanzamientos, posiciones y arreglos de niveles

Polos

Un polo representa una sección de conmutación independiente dentro del dispositivo.

• Polo único (SP): Una sección de conmutación

• Doble polo (DP): Dos secciones de conmutación

• Múltiples polos: Tres o más secciones de conmutación

El número de polos indica cuántas secciones de conmutación separadas están incluidas en el interruptor.

Lanzamientos

Un lanzamiento representa el número de caminos seleccionables disponibles para cada polo.

• Lanzamiento único (ST): Un camino seleccionable

• Doble lanzamiento (DT): Dos caminos seleccionables

• Multi-Throw: Tres o más caminos seleccionables

El número de lanzamientos indica cuántas alternativas pueden ser seleccionadas por cada polo.

Posiciones

Las posiciones se refieren al número de configuraciones rotacionales disponibles, con un interruptor rotativo que normalmente proporciona dos, tres, cuatro o más posiciones seleccionables dependiendo de su diseño.

Capas

Una capa es una capa de conmutación individual dentro de un interruptor rotativo, y múltiples capas pueden montarse en un eje común para operar juntas mientras funcionan como secciones de conmutación separadas.

Comprendiendo las Especificaciones del Interruptor Rotativo

Especificación	Lo que Mide	Lo que Significa en Proyectos Reales
Voltaje Nominal	El voltaje máximo que el interruptor está diseñado para manejar de forma segura durante su operación normal.	Ayuda a garantizar que el interruptor pueda operar de forma segura dentro del nivel de voltaje del sistema. Un interruptor con una calificación de voltaje insuficiente puede experimentar fallos de aislamiento o reducir la fiabilidad.
Corriente Nominal	La corriente continua máxima que puede pasar a través de los contactos del interruptor.	Indica cuánta carga eléctrica puede soportar el interruptor. En proyectos reales, la calificación de corriente debe igualar o superar la carga del circuito esperada para prevenir el sobrecalentamiento y daños en los contactos.
Resistencia de Contacto	La resistencia presente entre los contactos del interruptor cuando están conectados.	Una baja resistencia de contacto ayuda a reducir la caída de voltaje, la pérdida de potencia y la generación de calor, lo cual es especialmente importante en circuitos que transportan corrientes más altas.
Resistencia de Aislamiento	La resistencia entre las partes conductoras que deben permanecer eléctricamente aisladas.	Un alto valor de resistencia de aislamiento ayuda a prevenir corrientes de fuga y caminos eléctricos no intencionados, mejorando la seguridad y la integridad del circuito.
Resistencia Dielectrica	El voltaje máximo que el sistema de aislamiento puede soportar sin fallo eléctrico.	Indica la capacidad del interruptor para tolerar picos de voltaje y mantener la aislamiento entre circuitos bajo condiciones de alto voltaje.
Rango de Temperatura de Operación	Las temperaturas mínimas y máximas del ambiente dentro de las cuales el interruptor puede operar correctamente.	Ayuda a determinar si el interruptor es adecuado para las condiciones ambientales de la instalación, como equipos al aire libre, instalaciones industriales o paneles de control cerrados.
Vida Mecánica	El número esperado de ciclos de operación antes de que el desgaste mecánico pueda afectar el rendimiento.	Proporciona una estimación de cuánto tiempo puede funcionar el mecanismo del interruptor de manera fiable cuando se opera con frecuencia, independientemente de la carga eléctrica.
Vida Eléctrica	El número esperado de ciclos de conmutación mientras lleva una carga eléctrica.	Indica cuánto tiempo es probable que los contactos funcionen bajo condiciones de operación reales. Esto suele ser una consideración clave para equipos que conmutan circuitos regularmente.
Clasificación IP	El nivel de protección contra polvo, objetos sólidos e ingreso de agua.	Ayuda a determinar si el interruptor puede soportar la exposición ambiental, como polvo, humedad, salpicaduras de agua o condiciones de lavado.

Las especificaciones más importantes dependen de la aplicación. Para circuitos de potencia, la corriente nominal y el voltaje nominal son importantes porque determinan si el interruptor puede manejar de forma segura la carga eléctrica. Para circuitos de señal y control, una baja resistencia de contacto ayuda a mantener un rendimiento eléctrico fiable. En entornos difíciles, la clasificación IP se vuelve importante para la protección contra el polvo y la humedad, mientras que la vida mecánica y eléctrica son importantes para interruptores que se operan con frecuencia.

Clasificaciones IP Comunes

• IP40 – Protección contra objetos sólidos mayores de 1 mm; adecuado para entornos interiores limpios.

• IP54 – Protegido contra el polvo y resistente a salpicaduras de agua; adecuado para aplicaciones de uso general.

• IP65 – Estanco al polvo y protegido contra chorros de agua; adecuado para entornos polvorientos o de lavado.

• IP67 – Estanco al polvo y protegido contra inmersión temporal en agua; adecuado para entornos húmedos.

Cómo Elegir el Interruptor Rotativo Correcto

Factor de Selección	Qué Considerar	Guía de Selección
Número de Posiciones	Determine cuántas funciones, configuraciones o modos de operación necesitan ser seleccionados.	Elija un interruptor con suficientes posiciones para acomodar todas las funciones requeridas sin necesidad de múltiples interruptores para la misma tarea.
Calificación de Corriente	Identifique la corriente máxima que el interruptor llevará durante la operación normal.	Seleccione un interruptor con una calificación de corriente que cumpla o supere la carga esperada.
Calificación de Voltaje	Verifique el nivel de voltaje del sistema y si utiliza corriente alterna (AC) o corriente continua (DC).	Asegúrese de que la calificación de voltaje del interruptor sea compatible con los requisitos eléctricos de la aplicación.
Configuración del Interruptor	Considere cuántos circuitos deben ser controlados y cuántos caminos de conmutación son necesarios.	Haga coincidir la configuración del interruptor con el arreglo del circuito requerido y las funciones de control.
Estilo de Montaje	Evalúe el espacio de instalación disponible y el diseño del equipo.	Seleccione un estilo de montaje que se integre fácilmente con la carcasa, panel, PCB o diseño del chasis.
Entorno de Operación	Evalúe la exposición al polvo, humedad, variaciones de temperatura, vibración y otras condiciones ambientales.	Elija un interruptor diseñado para soportar el entorno operativo esperado.
Certificaciones y Cumplimiento	Determine si el proyecto debe cumplir con estándares regulatorios o industriales específicos.	Verifique que el interruptor cuente con las certificaciones requeridas para el mercado, la industria o la aplicación prevista.
Durabilidad y Vida Útil	Estime con qué frecuencia se operará el interruptor a lo largo de su vida útil.	Estime la frecuencia de operación esperada y seleccione un interruptor cuya vida útil calificada apoye el ciclo de trabajo previsto.

Algunas aplicaciones pueden requerir cumplimiento con estándares específicos de la industria o requisitos regulatorios. Dependiendo del entorno de instalación y los requisitos del mercado, los interruptores rotativos pueden estar certificados según normas establecidas por organizaciones como IEC y UL. El cumplimiento con los requisitos de RoHS también puede ser importante para aplicaciones que restringen el uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos.

Cableado y Diagramas de Interruptores Rotativos

Comprender el cableado de un interruptor rotativo comienza con la identificación de los terminales y la determinación de cómo cambian las conexiones a medida que el interruptor se mueve entre posiciones.

Disposición de Terminales del Interruptor Rotativo

La mayoría de los interruptores rotativos incluyen un terminal común y varios terminales seleccionables dispuestos alrededor del cuerpo del interruptor.

Figura 5. Disposición Típica de Terminales del Interruptor Rotativo

Donde:

• C = Terminal común

• 1, 2, 3, 4 = Terminales seleccionables

Dependiendo de la posición seleccionada, el terminal común se alinea con uno de los terminales numerados.

Elementos Básicos de Cableado

Elemento	Descripción
Terminal Común	Terminal principal de conmutación
Terminal Seleccionable	Terminal seleccionado por la posición del interruptor
Posición del Interruptor	Configuración rotativa del interruptor
Ruta de Contacto	Ruta conductiva establecida en una posición específica

Cómo Leer un Diagrama de Interruptor Rotativo

Al leer un diagrama de interruptor rotativo:

1. Localice el terminal común.

2. Identifique los terminales seleccionables.

3. Determine qué terminales están conectados en cada posición.

4. Rastrear la ruta resultante a través del diagrama.

5. Repita el proceso para cada posición disponible.

La mayoría de los diagramas utiliza líneas, símbolos o representaciones de contacto para mostrar los estados de conmutación.

Ejemplo de Cableado SPDT

Un interruptor rotativo de Doble Cambio de Polo Único (SPDT) permite que un terminal común se conecte a uno de dos terminales de salida.

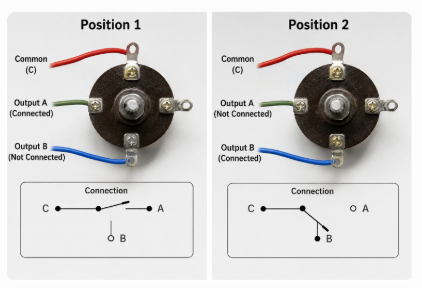

Figura 6. Operación del Interruptor Rotativo SPDT en Dos Posiciones del Interruptor

Posición	Conexión
Posición 1	Común → Salida A
Posición 2	Común → Salida B

Ejemplo de Cableado Multi-Posición

Figura 7. Ejemplo de Cableado de Interruptor Rotativo Multi-Posición con Cuatro Terminales de Salida Seleccionables

Posición	Terminal Activo
Posición 1	Salida 1
Posición 2	Salida 2
Posición 3	Salida 3
Posición 4	Salida 4

Tablas de Mapeo de Posiciones

Muchas hojas de datos de interruptores rotativos proporcionan tablas de mapeo de posiciones en lugar de diagramas esquemáticos completos.

Posición	Terminales Conectados
1	C → 1
2	C → 2
3	C → 3
4	C → 4

Los fabricantes utilizan comúnmente tablas de mapeo de posiciones para documentar las relaciones entre terminales.

Errores Comunes de Cableado en Interruptores Rotativos

Varios errores de cableado pueden afectar el funcionamiento del interruptor rotativo. Un error común es conectar conductores al terminal común incorrecto, lo que puede resultar en un comportamiento de conmutación inesperado. Malinterpretar la numeración de los terminales es otro problema frecuente, especialmente cuando los diseños de terminales varían entre fabricantes y modelos de interruptores.

Otro error es suponer que diferentes interruptores rotativos utilizan disposiciones de terminales idénticas. Incluso los interruptores con funciones similares pueden tener diferentes asignaciones de posición o secuencias de conmutación. Por esta razón, los diagramas de cableado y las hojas de datos del fabricante deben revisarse siempre antes de que comience el cableado. Verificar la identificación de terminales y la asignación de posiciones antes de energizar el circuito puede ayudar a prevenir errores de instalación y simplificar la puesta en marcha.

Instalación, prueba y mantenimiento del interruptor rotativo

Hardware de Montaje

El hardware de montaje incluye componentes como tuercas, arandelas, soportes, clips de retención y placas de montaje utilizadas para asegurar el interruptor rotativo a un panel, caja, chasis o estructura de equipo.

El hardware de montaje adecuado ayuda a mantener la estabilidad mecánica, previene el movimiento no deseado durante la operación y apoya la fiabilidad a largo plazo. El método de montaje debe ser compatible con el diseño del interruptor y los requisitos de instalación especificados por el fabricante.

Consideraciones de Montaje

Antes de la instalación, el interruptor rotativo debe evaluarse para determinar la compatibilidad con el espacio de montaje disponible y el diseño del panel. El orificio de montaje o el corte del panel debe coincidir con las dimensiones especificadas por el fabricante y debe proporcionarse un espacio suficiente detrás del panel para los terminales y conexiones de cable.

No se debe aplicar fuerza excesiva al alojamiento del interruptor durante la instalación, y el actuador debe poder girar libremente a través de todas las posiciones disponibles. En entornos sujetos a vibraciones, el hardware de montaje debe estar debidamente asegurado para mantener la estabilidad mecánica.

Conexiones de Terminales

Las conexiones de terminales deben apretarse de acuerdo con las recomendaciones del fabricante. Debe evitarse el apriete excesivo, ya que puede dañar los terminales o el hardware de sujeción.

Los conductores deben ser insertados completamente antes de asegurar las conexiones, y se debe verificar el contacto eléctrico adecuado antes de que el interruptor se ponga en servicio.

Ruta del Cable

La ruta del cable debe ser planificada para minimizar el estrés mecánico y simplificar el mantenimiento futuro. Los conductores no deben ser colocados bajo tensión excesiva, y se deben evitar las curvas agudas que puedan dañar el aislamiento.

Los cables deben estar debidamente soportados y organizados para reducir la tensión, mientras que el cableado de control debe estar separado de los conductores de mayor potencia donde sea apropiado. También se debe proporcionar espacio suficiente para la futura inspección, mantenimiento y gestión de cables.

Precauciones de Seguridad

Siempre se deben seguir las precauciones de seguridad durante las actividades de instalación y mantenimiento. La energía debe ser desconectada antes de que comience cualquier trabajo, y se deben observar todos los códigos eléctricos aplicables y estándares de seguridad.

Se debe utilizar el equipo de protección personal (EPP) adecuado cuando sea necesario. Se debe verificar que el interruptor sea adecuado para las condiciones de operación previstas e inspeccionarlo en busca de daños visibles antes de la instalación.

Procedimientos de Prueba

Después de la instalación, el interruptor debe ser probado antes de ser puesto en servicio. Las pruebas deben confirmar el funcionamiento adecuado a través de todas las posiciones del interruptor y verificar que las funciones de conmutación previstas se realicen correctamente.

Cualquier resistencia anormal, atascamiento o fuerza operativa excesiva debe ser investigada antes de que el interruptor se ponga en servicio.

Consejos de Mantenimiento

El mantenimiento periódico debe incluir la inspección de conexiones sueltas, corrosión, contaminación, daño físico y desgaste excesivo. El polvo y los desechos deben ser eliminados de las superficies accesibles, y los componentes desgastados o dañados deben ser reemplazados según sea necesario.

El mantenimiento rutinario ayuda a identificar problemas potenciales antes de que afecten el rendimiento del interruptor y apoya la operación fiable a lo largo de la vida útil del interruptor.

Problemas Comunes del Interruptor Rotativo y Solución de Problemas

Problemas Comunes del Interruptor Rotativo

Problema	Causa Posible
El interruptor no opera correctamente	Conexiones sueltas, errores de instalación, componentes dañados o cableado incorrecto
Funcionamiento intermitente	Conexiones de terminales deficientes, contaminación, corrosión o contactos desgastados
Resistencia excesiva al girar	Desgaste mecánico, suciedad, desechos, desalineación o contaminación interna
Selección de función incorrecta	Desalineación, instalación incorrecta, componentes dañados o errores de cableado
Sobrecalentamiento	Terminales sueltos, malas conexiones, carga eléctrica excesiva o clasificaciones de interruptores inadecuadas
Daño físico	Impacto, vibración, exposición ambiental, fuerza operativa excesiva o manejo inapropiado

Procedimiento de solución de problemas del interruptor rotativo

Paso de solución de problemas	Propósito
Confirmar el síntoma reportado.	Ayuda a identificar el problema específico y a reducir el alcance de la investigación.
Revisar cambios recientes en la instalación, mantenimiento u operación.	Ayuda a identificar problemas causados por modificaciones, ajustes o cambios ambientales.
Inspeccionar cableado, terminales y componentes del interruptor en busca de fallas visibles.	Identifica conexiones sueltas, daños, contaminación, corrosión o desgaste.
Verificar el funcionamiento mecánico suave del interruptor.	Confirma que el actuador y el mecanismo interno operan correctamente sin atascarse o presentar resistencia excesiva.
Confirmar que la carga eléctrica está dentro de las clasificaciones del interruptor.	Ayuda a identificar problemas relacionados con sobrecargas que pueden causar sobrecalentamiento o desgaste prematuro.
Realizar pruebas de continuidad u otras mediciones eléctricas.	Verifica el funcionamiento adecuado del contacto y el comportamiento de conmutación.
Reparar, limpiar, ajustar o reemplazar componentes defectuosos según sea necesario.	Restaura el funcionamiento normal y ayuda a prevenir fallas recurrentes.

Un enfoque sistemático de solución de problemas ayuda a mejorar la eficiencia del mantenimiento, reducir el tiempo de inactividad del equipo y soportar un funcionamiento confiable del interruptor a lo largo de su vida útil.

Ejemplos Prácticos de Aplicaciones de Interruptores Rotativos

Aplicación	Problema	Por qué se seleccionó un interruptor rotativo	Resultado
Selector de Velocidad del Ventilador	Se necesita un método conveniente para seleccionar diferentes velocidades del ventilador sin instalar múltiples interruptores individuales.	Un interruptor rotativo proporciona varias posiciones seleccionables a través de un solo control, con cada posición correspondiente a una configuración de velocidad diferente.	Se pueden seleccionar diferentes niveles de velocidad, como baja, media y alta, utilizando un solo botón de control.
Selector de Entrada de Amplificador de Audio	Un amplificador de audio debe soportar múltiples fuentes de entrada, como un reproductor de CD, un reproductor de medios, un tocadiscos o un dispositivo auxiliar.	Un interruptor rotativo puede conectar el amplificador a una fuente de entrada seleccionada a la vez, manteniendo el proceso de selección simple y claramente identificable.	Se pueden seleccionar múltiples fuentes de audio a través de un solo control sin requerir interruptores separados para cada entrada.
Interruptor Selector de Voltaje	Algunos equipos eléctricos deben configurarse para operar a diferentes voltajes de entrada.	Un interruptor rotativo permite seleccionar una configuración de voltaje específico moviendo el interruptor a la posición adecuada.	El equipo se puede configurar para diferentes requisitos de voltaje mediante un ajuste simple.
Panel de Control de HVAC	Los sistemas de calefacción, ventilación y aire acondicionado a menudo requieren seleccionar múltiples modos de operación.	Un interruptor rotativo proporciona posiciones claramente marcadas para diferentes modos de operación, lo que facilita la selección.	Se pueden seleccionar diferentes modos de operación desde un solo punto de control.
Control de Temperatura del Horno	Se necesita un método simple para seleccionar diferentes configuraciones de temperatura durante la cocción.	Un interruptor rotativo proporciona múltiples posiciones predefinidas que corresponden a rangos de temperatura específicos o configuraciones de calefacción.	Los niveles de temperatura deseados pueden seleccionarse a través de un único control rotativo.
Selector de Rango de Equipos de Prueba y Medición	Los instrumentos de prueba a menudo requieren cambiar entre diferentes rangos de medición o funciones.	Un interruptor rotativo permite que múltiples configuraciones de medición se organicen alrededor de un solo control, con cada posición correspondiente a un rango o función específica.	Los rangos y funciones de medición se pueden seleccionar rápidamente mientras se mantiene una clara indicación de la configuración activa.

Interruptor Rotativo vs. Interruptor Selector vs. Interruptor de Palanca

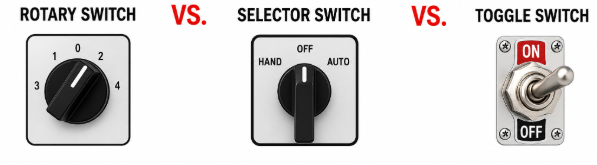

Figura 8. Comparación de Tipos Comunes de Interruptores utilizados en Sistemas de Control Eléctrico

Característica	Interruptor Rotativo	Interruptor Selector	Interruptor de Palanca
Mecanismo de Operación	Usa un botón o dial giratorio para moverse a través de múltiples posiciones.	Usa un mango o actuador rotativo para seleccionar modos de operación predefinidos.	Utiliza una palanca que se mueve entre posiciones.
Número de Posiciones	Generalmente ofrece varios ajustes de funcionamiento.	Normalmente proporciona dos o tres posiciones principales, aunque pueden estar disponibles posiciones adicionales.	Comúnmente proporciona dos posiciones, con algunas versiones ofreciendo una posición central.
Complejidad del Control	Admite selección de funciones, selección de rangos o selección de modos a través de un control.	Diseñado principalmente para seleccionar entre estados de operación o modos predefinidos.	Destinado para funciones de conmutación básicas con requisitos de control limitados.
Flexibilidad de Posición	Las configuraciones pueden personalizarse para diferentes arreglos de conmutación.	Flexibilidad moderada con un número limitado de posiciones predefinidas.	Baja flexibilidad, típicamente limitada a estados de conmutación básicos.
Facilidad de Operación	Proporciona una clara selección de posición y permite el movimiento entre múltiples ajustes usando un solo control.	Ofrece una operación sencilla con posiciones claramente etiquetadas.	Proporciona una operación rápida con una indicación visual inmediata de la posición seleccionada.
Ventajas	Admite múltiples ajustes, reduce la necesidad de múltiples interruptores y proporciona selección de posición precisa.	Fácil de entender, bien adaptado para selección de modos y proporciona estados de operación claramente definidos.	Simple, compacto, rentable y fácil de operar.
Limitaciones	Puede requerir más espacio en el panel y puede ser más complejo que el diseño de interruptores básicos.	Generalmente ofrece menos posiciones seleccionables y se centra en estados de operación predefinidos.	Limitado a funciones de conmutación básicas y no destinado a seleccionar entre numerosos ajustes o modos.
Requisito de Control Típico	Selección entre múltiples funciones, ajustes o estados de conmutación.	Selección entre modos de operación predefinidos o estados de operación.	Conmutación básica entre dos o unos pocos estados de operación.

¿Cuándo Deberías Elegir un Interruptor Rotativo?

Un interruptor rotativo a menudo es una opción práctica cuando varias funciones o caminos de circuito necesitan ser controlados desde una sola ubicación. Puede ayudar a simplificar los diseños de panel de control al consolidar múltiples selecciones en un solo dispositivo. Los interruptores rotativos también son útiles cuando los ajustes de operación específicos deben permanecer claramente definidos y seleccionados de manera consistente.

¿Cuándo es un Interruptor Selector una Mejor Opción?

Un interruptor selector puede ser una mejor opción cuando el equipo está diseñado en torno a un conjunto fijo de modos de operación y el control claro del operador es una prioridad. En muchos sistemas de control, se utilizan interruptores selectores para ayudar a estandarizar los procedimientos de operación y reducir la probabilidad de seleccionar ajustes no deseados.

¿Cuándo es un Interruptor de Palanca una Mejor Opción?

Un interruptor de palanca es a menudo adecuado para aplicaciones que requieren conmutaciones frecuentes entre un pequeño número de estados de operación. Su simple operación y acción mecánica directa lo convierten en una elección común para funciones de control básicas donde no se requieren arreglos de conmutación complejos.
