¿Cuáles son los controladores de motor paso a paso A4988 y DRV8825?
2026-06-02 223

Los motores paso a paso necesitan un controlador para controlar su movimiento con precisión, y dos de las opciones más populares son el A4988 y el DRV8825. Ambos controladores se utilizan ampliamente para controlar motores paso a paso bipolares. Comprender sus diferencias es necesario al seleccionar un controlador para su aplicación. Este artículo compara el A4988 y el DRV8825 en términos de especificaciones, rendimiento, coste, aplicaciones y problemas comunes para ayudarle a determinar qué controlador se adapta mejor a sus necesidades.

Catálogo

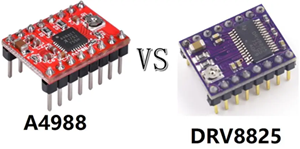

Figura 1. Módulos de Controlador A4988 vs DRV8825

A4988 vs DRV8825 Visión General

Los A4988 y DRV8825 son módulos de controlador de motor paso a paso utilizados para controlar motores paso a paso bipolares. Funcionan entre un controlador, como un Arduino o una placa de control CNC, y el motor paso a paso. El controlador envía señales STEP y DIR, mientras que el controlador regula la corriente que va a las bobinas del motor para que el motor pueda moverse en pasos precisos.

Ambos controladores facilitan el control de motores paso a paso al admitir limitación de corriente, microstepping y características de protección. El A4988 se conoce generalmente por su fácil configuración, bajo coste y amplia compatibilidad. El DRV8825 es conocido por su mayor capacidad de conducción, mayor soporte de voltaje y control de motor más fino.

Comprender estas diferencias puede ayudarle a elegir el controlador más adecuado para sus requisitos específicos de control de motores.

A4988 vs DRV8825 Especificaciones y Características

Característica	A4988	DRV8825
Voltaje de Suministro del Motor	Rango de operación de 8 V a 35 V	Rango de operación de 8.2 V a 45 V
Voltaje de Lógica	Compatible con señales de control de 3 V a 5.5 V	Compatible con señales de control de 2.5 V a 5.25 V
Corriente Máxima	Hasta 2 A por bobina con refrigeración adecuada	Hasta 2.5 A por bobina con refrigeración adecuada
Ajuste de Corriente	Límite de corriente ajustable a través de configuración de voltaje de referencia	Límite de corriente ajustable a través de configuración de voltaje de referencia
Modos de Microstepping	Modos de paso completo, 1/2, 1/4, 1/8 y 1/16	Modos de paso completo, 1/2, 1/4, 1/8, 1/16 y 1/32
Interfaz de Control	Utiliza señales STEP y DIR para el control del motor	Utiliza señales STEP y DIR para el control del motor
Protección contra Sobrecorriente	Se apaga o limita la operación durante condiciones de sobrecorriente	Se apaga o limita la operación durante condiciones de sobrecorriente
Protección Térmica	Desactiva automáticamente la salida cuando se detecta sobrecalentamiento	Desactiva automáticamente la salida cuando se detecta sobrecalentamiento
Bloqueo por Bajo Voltaje	Previene la operación cuando el voltaje de suministro cae por debajo de un nivel seguro	Previene la operación cuando el voltaje de suministro cae por debajo de un nivel seguro
Compatibilidad de Pines	Compatible con muchos zócalos de controlador estilo A4988	Compatible con muchos zócalos de controlador estilo A4988

A4988 vs DRV8825 Distribución de Pines y Reemplazo

Los módulos A4988 y DRV8825 suelen tener una distribución de pines similar, por lo que muchas placas de controlador pueden soportar cualquiera de los controladores. Sin embargo, no deben ser intercambiados sin verificar la orientación del controlador, las etiquetas de los pines, los puentes de microstepping y la configuración del límite de corriente.

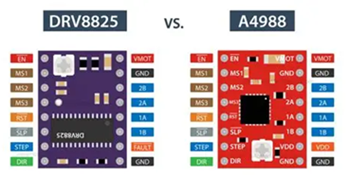

Figura 2. Distribución de Pines A4988 vs DRV8825

Si reemplaza un A4988 con un DRV8825, también puede necesitar actualizar la configuración del firmware porque el DRV8825 puede utilizar diferentes configuraciones de microstepping. Siempre consulte la documentación de la placa antes de alimentar el controlador para evitar una instalación incorrecta o daños.

Ejemplo de Microstepping A4988 vs DRV8825

El microstepping divide cada paso completo del motor en pasos más pequeños, permitiendo un movimiento más suave y un control de posición más fino. La mayoría de los motores paso a paso tienen 200 pasos completos por revolución.

Controlador	Microstepping Máximo	Pasos por Revolución (Motor de 200 Pasos)
A4988	Paso 1/16	3,200 Pasos
DRV8825	Paso 1/32	6,400 Pasos

A4988 puede dividir cada paso completo en 16 pasos más pequeños, mientras que el DRV8825 puede dividir cada paso completo en 32 pasos más pequeños. Esto significa que el DRV8825 puede mover el motor en incrementos más pequeños, resultando en un movimiento más suave y un control más fino. La diferencia es más notable en aplicaciones que requieren movimiento lento, preciso o detallado.

Configuración de VREF y Límite de Corriente A4988 vs DRV8825

VREF es la tensión de referencia utilizada para establecer la máxima corriente suministrada al motor. Es necesaria una correcta ajuste de VREF porque afecta el par motor, la temperatura del controlador y la fiabilidad general.

Si el límite de corriente se establece demasiado alto, el controlador y el motor pueden sobrecalentarse. Si se establece demasiado bajo, el motor puede perder par, saltarse pasos o tener dificultades bajo carga.

Para muchos módulos A4988, el límite de corriente se calcula utilizando:

Para muchos módulos DRV8825, el límite de corriente se calcula comúnmente utilizando:

I_MAX = 2 × VREF

Por ejemplo, un DRV8825 con un VREF de 0.75 V tiene un límite de corriente de aproximadamente 1.5 A. Un VREF ajustado correctamente ayuda al motor a entregar suficiente par mientras mantiene las temperaturas bajo control. Dado que diferentes módulos pueden utilizar diferentes valores de resistencias de detección, siempre verifique la documentación del fabricante antes de realizar ajustes.

Comparación de Rendimiento A4988 vs DRV8825

Factor de Rendimiento	A4988	DRV8825
Capacidad de Corriente	Hasta 2 A por bobina con refrigeración adecuada	Hasta 2.5 A por bobina con refrigeración adecuada
Capacidad de Par del Motor	Soporta salida de par moderada a alta dependiendo de la configuración de corriente	Puede proporcionar mayor potencial de par debido a su mayor capacidad de corriente
Suavidad del Movimiento	Hasta microstepping 1/16	Hasta microstepping 1/32 para incrementos de movimiento más finos
Precisión de Posicionamiento	Buena resolución de posicionamiento	Mayor resolución de posicionamiento a través de microstepping más fino
Rendimiento de Velocidad	Adecuado para tasas de paso moderadas y altas	Puede mantener un funcionamiento más suave a frecuencias de paso más altas
Ruido y Vibración	Pasos más notables a configuraciones de microstep más bajas	Efectos de pasos reducidos debido a un microstepping más fino
Generación de Calor	Produce calor bajo cargas de corriente más altas	Puede generar más calor debido a su mayor capacidad de corriente
Requisitos de Refrigeración	Refrigerador recomendado para operación a corriente más alta	Refrigerador muy recomendado, con refrigeración activa para cargas pesadas
Consumo de Energía	Generalmente más bajo a corriente de funcionamiento equivalente	Puede consumir más energía cuando está configurado para una mayor salida de corriente

Costo y Valor A4988 vs DRV8825

Los precios mostrados son rangos típicos del mercado y pueden variar según la región, vendedor, calidad del módulo, accesorios incluidos y condiciones del mercado. Los módulos de marca suelen costar más que los módulos clon, ya que pueden ofrecer mejor documentación, control de calidad y fiabilidad.

Factor de Costo	A4988	DRV8825
Rango Típico del Mercado (Módulos Clon)	$0.80–$2.00	$2.00–$3.50
Rango Típico del Mercado (Con Refrigerador)	$1.00–$2.50	$2.50–$4.50
Rango Típico del Mercado (Módulos de Marca)	$10–$12+	$18–$25+
Rendimiento por Dólar	Costo inicial más bajo con rendimiento sólido para la mayoría de las aplicaciones	Mayor costo, pero proporciona más capacidad para la inversión adicional
Costo de Refrigeración	Usualmente limitado a un pequeño refrigerador incluido	Puede requerir un refrigerador más grande o un ventilador de refrigeración a corrientes de operación más altas
Gasto Estimado de Refrigeración	Típicamente $0–$2	Típicamente $0–$8
Valor a Largo Plazo	Rentable si los requisitos del sistema permanecen sin cambios	Mejor valor si se espera una futura expansión o un mayor rendimiento
Consideraciones para Mejoras	Más probable que sea reemplazado cuando se necesite una mayor capacidad	Menos probable que requiera reemplazo debido a un mayor rango operativo
Impacto del costo de reemplazo	Menor costo de reemplazo debido a un precio de módulo más bajo	Mayor costo inicial pero potencialmente menos actualizaciones futuras

Comparación de Aplicaciones A4988 vs DRV8825

A4988 vs DRV8825 para Impresoras 3D

Para impresoras 3D, el A4988 es una buena opción si utilizas una configuración básica de impresora. A4988 es fácil de usar, y muchas placas de impresora y configuraciones de firmware ya lo soportan. DRV8825 es mejor si deseas un movimiento más suave, especialmente cuando el motor se mueve lentamente o hace detalles pequeños. Sin embargo, es posible que necesites ajustar las configuraciones del firmware, especialmente los pasos por milímetro y las configuraciones de microstepping.

A4988 vs DRV8825 para Máquinas CNC

Para máquinas CNC, el A4988 puede funcionar si la máquina es pequeña y no necesita mucha fuerza del motor. Es mejor para movimientos ligeros y configuraciones de máquina simples. DRV8825 es mejor si la máquina necesita más par y funciona durante más horas. Las máquinas CNC pueden poner más carga en el motor, por lo que el controlador debe permanecer estable y fresco. Con una refrigeración adecuada, el DRV8825 es generalmente la opción más fuerte.

A4988 vs DRV8825 para Proyectos de Arduino

Para proyectos de Arduino, el A4988 es más fácil de comenzar. Puedes encontrar muchas guías de cableado, códigos de muestra y tutoriales para ello. Esto lo convierte en una buena opción si aún estás aprendiendo cómo funcionan los motores paso a paso. DRV8825 también funciona con Arduino, pero necesita una configuración más cuidadosa. Necesitas establecer correctamente el límite de corriente y comprobar los pines de microstepping. Es mejor si ya conoces los conceptos básicos y deseas un mejor control del motor.

A4988 vs DRV8825 para robótica

Para robótica, el A4988 es útil para robots simples, piezas móviles pequeñas y automatización básica. Es más fácil de cablear y más fácil de probar. El DRV8825 es mejor para robots que necesitan un movimiento más suave o un control de motor más fuerte. Puede ser una mejor opción para deslizadores de cámaras, robots móviles y sistemas de automatización donde se necesita un movimiento constante.

Problemas y Soluciones Comunes A4988 vs DRV8825

Sobrecalentamiento - A4988 y DRV8825 pueden sobrecalentarse cuando el límite de corriente se establece demasiado alto o cuando la refrigeración es insuficiente. Cuando esto sucede, la temperatura del controlador aumenta rápidamente y puede activar eventualmente la protección térmica. Un disipador de calor y un flujo de aire adecuado suelen ser suficientes para prevenir el sobrecalentamiento en la mayoría de las aplicaciones.

Pasos Perdidos - Ambos controladores pueden perder pasos si el motor no recibe suficiente corriente o si se le ordena moverse más rápido de lo que puede manejar. Los pasos perdidos hacen que el motor pierda su posición correcta, resultando en errores de movimiento. Reducir la velocidad y ajustar correctamente el límite de corriente puede ayudar a resolver este problema.

Motor No Mueve - A4988 y DRV8825 ambos dependen de un cableado y señales de control correctas. Si el motor no se mueve, las causas más comunes son conexiones de bobina incorrectas, señales STEP o DIR faltantes, o un problema de suministro eléctrico. Verificar el cableado es generalmente el primer paso de solución de problemas.

Vibración Excesiva - Ambos controladores pueden causar vibración si el cableado del motor es incorrecto o si las configuraciones de movimiento no están optimizadas. El motor puede temblar, zumbar o moverse de manera brusca en lugar de rotar suavemente. Verificar las conexiones del motor y ajustar las configuraciones de movimiento puede mejorar la operación.

Apagado del Controlador - A4988 y DRV8825 incluyen circuitos de protección incorporados que desactivan automáticamente el controlador cuando se detectan condiciones inseguras. El sobrecalentamiento, la corriente excesiva o problemas de suministro eléctrico pueden activar estas características de protección. Mejorar la refrigeración y corregir la causa raíz generalmente restaurará la operación normal.

Configuraciones de VREF Incorrectas - Ambos controladores utilizan un ajuste de VREF para establecer la corriente máxima del motor. Si el VREF es demasiado alto, el controlador puede sobrecalentarse o apagarse. Si es demasiado bajo, el motor puede tener un par débil y perder pasos. Calcular y ajustar correctamente el VREF es necesario para un rendimiento fiable.

A4988 vs DRV8825 ¿Cuál Deberías Elegir?

Si tu objetivo es mantener bajos los costos y utilizar un controlador que sea fácil de configurar, el A4988 es generalmente la mejor opción. Proporciona un control fiable del motor paso a paso y funciona bien en muchas aplicaciones estándar. Si necesitas un movimiento más suave del motor, mayor capacidad de corriente y más espacio para futuras expansiones, el DRV8825 vale la pena el costo adicional. Ambos controladores son ampliamente utilizados, pero el DRV8825 ofrece capacidad adicional para proyectos con requisitos de movimiento más exigentes.
