¿Qué es un sensor MAP en un automóvil y cómo funciona?
2026-03-08 1168

Los motores de los automóviles modernos utilizan diferentes sensores para ayudar a controlar el funcionamiento del motor.Uno de estos sensores es el sensor de presión absoluta del colector (MAP).Mide la presión del aire dentro del colector de admisión y envía esta información a la Unidad de control del motor (ECU).La ECU utiliza estos datos para controlar la mezcla de aire y combustible y el rendimiento del motor.En este artículo explicaremos qué es un sensor MAP, cómo funciona, sus tipos, ubicación, cableado y por qué es importante.

Catálogo

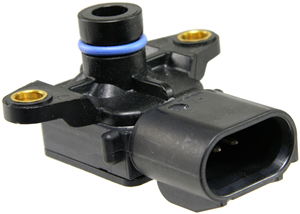

Figura 1. Sensor de presión del colector

¿Qué es un sensor de presión del colector?

Sensor de presión del colector o MAP sensor, es un dispositivo utilizado en motores de automóviles para medir la presión de aire dentro del colector de admisión.El colector de admisión es la parte del motor que envía aire a los cilindros.El sensor verifica cuánta presión de aire hay dentro de esta área mientras el motor está en marcha.

El sensor MAP envía esta información de presión al Unidad de control del motor (ECU), que es la computadora del motor.La ECU utiliza estos datos para saber cuánto combustible se debe agregar y cuándo debe producirse la chispa.Esto ayuda al motor a mantener la mezcla adecuada de aire y combustible para una combustión suave.

Al medir la presión del aire, el sensor MAP ayuda a que el motor funcione de manera más eficiente y suave.El sensor MAP también ayuda a mejorar la economía de combustible y reducir las emisiones de escape.Como resultado de esto, el sensor MAP es una parte principal de los sistemas modernos de gestión del motor.

¿Cómo funciona un sensor de presión del colector?

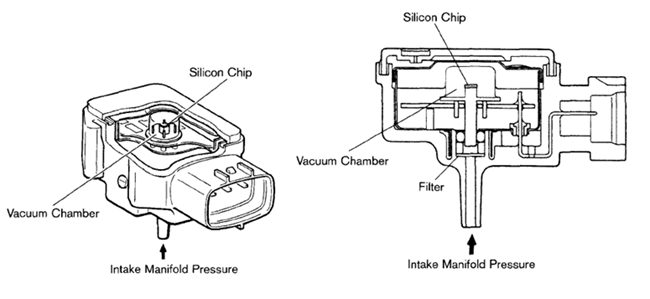

Figura 2. Principio de funcionamiento de un sensor de presión absoluta del colector (MAP)

Sensor de presión del colector (sensor MAP) Mide la presión del aire dentro del colector de admisión mientras el motor está en marcha.El colector de admisión es la parte del motor que envía aire a los cilindros para su combustión.La cantidad de presión de aire en esta área cambia dependiendo de qué tan rápido esté funcionando el motor y cuánto esté abierto el acelerador.

Dentro del sensor MAP, hay una pequeña elemento sensible a la presión, generalmente hecho de silicona.Cuando cambia la presión del aire dentro del colector de admisión, este elemento se dobla ligeramente.El sensor detecta este movimiento y convierte el cambio de presión en una señal de voltaje eléctrico.

Esta señal de voltaje luego se envía a la Unidad de control del motor (ECU).La ECU lee la señal para comprender la carga del motor, lo que significa qué tan duro está trabajando el motor.Utilizando esta información, la ECU calcula la cantidad correcta de combustible a inyectar y ajusta el tiempo de encendido.

Como por ejemplo, cuando el conductor pisa el acelerador, entra más aire al colector de admisión y la presión aumenta.El sensor MAP detecta este cambio y envía una nueva señal a la ECU.Luego, la ECU agrega más combustible para que el motor pueda producir más potencia.Al medir constantemente los cambios de presión, el sensor MAP ayuda a que el motor funcione de manera suave, eficiente y con menores emisiones.

Diferentes tipos de sensores MAP

• Sensores de presión absoluta

Los sensores de presión absoluta miden la presión relativa a un vacío perfecto, que se considera presión cero.Esto significa que el sensor lee la presión total dentro de un sistema sin verse afectado por los cambios de presión atmosférica.En los motores de automóviles, el sensor MAP suele ser un sensor de presión absoluta.Mide la presión dentro del colector de admisión y envía esta información a la unidad de control del motor (ECU).Luego, la ECU utiliza los datos para calcular la carga del motor y ajustar la inyección de combustible y la sincronización del encendido para mejorar el rendimiento del motor.

• Sensores de presión manométrica

Los sensores de presión manométrica miden la presión en comparación con la presión atmosférica circundante.En lugar de medir la presión total, muestran en qué medida la presión dentro de un sistema difiere de la presión del aire exterior.Estos sensores se utilizan en aplicaciones como sistemas de control de la presión de los neumáticos y medición de la presión de los fluidos.En los sistemas de motor, las lecturas de presión manométrica pueden ayudar a monitorear las condiciones en las que se requiere la diferencia con la presión atmosférica.

• Sensores de presión diferencial

Los sensores de presión diferencial miden la diferencia de presión entre dos puntos separados.En lugar de comparar la presión con la atmósfera o el vacío, comparan directamente dos ubicaciones dentro de un sistema.En los vehículos, estos sensores se utilizan a menudo para controlar las caídas de presión en componentes como filtros de aire, filtros de escape o válvulas.Al detectar diferencias de presión, pueden ayudar a identificar obstrucciones, fugas u otros problemas que pueden afectar el rendimiento del motor o el control de emisiones.

Ubicación del sensor MAP en el motor

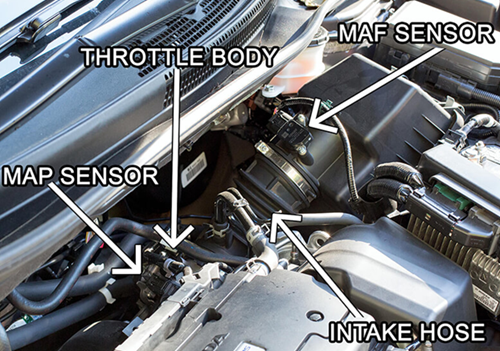

Figura 3. Ubicación del sensor MAP en el motor

El sensor MAP (presión absoluta del colector) generalmente se encuentra en o cerca del colector de admisión del motor.El colector de admisión es la parte que distribuye el aire a los cilindros del motor.Dado que el sensor MAP necesita medir la presión del aire dentro de esta área, se coloca donde pueda detectar directamente la presión del colector.

En muchos vehículos, el sensor MAP se monta directamente en el colector de admisión con tornillos o pernos.Algunos motores colocan el sensor en el cuerpo del acelerador o cortafuegos, conectado al colector de admisión a través de un pequeña manguera de vacío.Esta manguera permite que el sensor mida la misma presión de aire que existe dentro del colector.

La ubicación exacta puede variar según el diseño del motor y el modelo del vehículo.Sin embargo, normalmente se encuentra cerca del sistema de admisión, por lo que puede detectar rápidamente cambios de presión cuando el conductor presiona o suelta el acelerador.Al medir estos cambios de presión, el sensor MAP envía señales a la Unidad de control del motor (ECU) para ayudar a controlar la inyección de combustible y el rendimiento del motor.

Distribución de pines y diagrama de cableado del sensor MAP

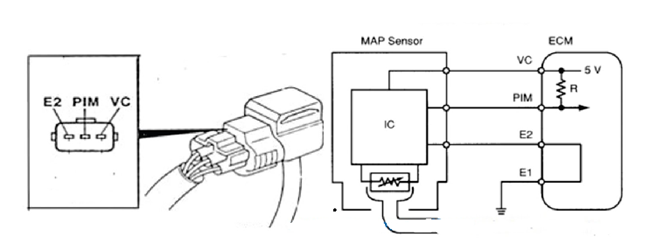

Figura 4. Diagrama de cableado y distribución de pines del sensor MAP

Un sensor MAP (presión absoluta del colector) generalmente tiene un conector de 3 pines que se conecta a la unidad de control del motor (ECU).El diagrama de cableado muestra cómo el sensor recibe energía, mide la presión del aire en el colector de admisión y envía la señal a la ECU.

• VC (fuente de alimentación de 5 V) - Este pin recibe 5 voltios de la ECU.El sensor MAP necesita esta energía para operar sus partes electrónicas internas.

• PIM (salida de señal) - Este pin envía la señal de presión a la ECU.El voltaje en este cable cambia dependiendo de la presión del aire dentro del colector de admisión.La ECU lee esta señal para comprender cuánto aire ingresa al motor.

• E2 (Tierra) - Este pin es la conexión a tierra.Completa el circuito eléctrico y ayuda a que el sensor funcione correctamente proporcionando una referencia estable.

Dentro del sensor MAP, un pequeño elemento sensor de presión y un circuito electrónico detectan cambios en la presión del aire.El sensor convierte estos cambios de presión en una señal de voltaje, que se envía a la ECU.Luego, la ECU utiliza esta información para ajustar la inyección de combustible y la sincronización del encendido.

Por qué es importante el sensor de presión del colector

El sensor de presión absoluta del colector (MAP) es importante ya que ayuda a la unidad de control del motor (ECU) saber cuánto aire hay entrando al motor.Al medir la presión del aire dentro del colector de admisión, el sensor envía información que ayuda a la ECU a controlar el motor correctamente.

Una función principal del sensor MAP es ayudar a la ECU a decidir la mezcla correcta de aire y combustible.El motor necesita el equilibrio correcto de aire y combustible para una combustión suave.Si este equilibrio es incorrecto, el motor puede funcionar mal, consumir más combustible o producir más contaminación por gases de escape.

El sensor MAP también ayuda a la ECU a comprender qué tan duro está trabajando el motor, lo que se denomina carga del motor .Con esta información, la ECU puede ajustar la inyección de combustible y el tiempo de encendido para mantener el motor funcionando sin problemas.El sensor MAP ayuda a mejorar el rendimiento del motor, la eficiencia del combustible y el control de emisiones.Si el sensor MAP no funciona correctamente, el motor puede perder potencia, funcionar con dificultad o encender la luz de verificación del motor.

Aplicaciones del sensor de presión del colector

Sistemas de control del motor - Los sensores MAP se utilizan principalmente en motores de vehículos para medir la presión del aire en el colector de admisión.La unidad de control del motor (ECU) utiliza esta información para controlar cómo funciona el motor.

Control de inyección de combustible - El sensor ayuda a la ECU a decidir cuánto combustible se debe agregar al motor.Esto ayuda a mantener el equilibrio correcto entre aire y combustible.

Monitoreo de carga del motor - Los sensores MAP ayudan a la ECU a saber con qué intensidad está trabajando el motor.Esto ayuda al motor a ajustar su rendimiento durante la conducción.

Control de emisiones - Al ayudar a mantener la mezcla correcta de aire y combustible, el sensor MAP ayuda a reducir los gases de escape nocivos.

Motores turboalimentados - En los motores turboalimentados, los sensores MAP ayudan a monitorear la presión del aire en el sistema de admisión para garantizar que el motor funcione de manera segura y eficiente.

Ventajas de utilizar un sensor MAP en sistemas de motor

• Mejor control del combustible - El sensor MAP ayuda a la unidad de control del motor (ECU) a saber cuánto aire ingresa al motor.Esto permite que la ECU suministre la cantidad correcta de combustible para una mejor combustión.

• Rendimiento mejorado del motor - Al medir la presión del colector de admisión, el sensor MAP ayuda a la ECU a ajustar la configuración del motor.Esto permite que el motor funcione más suavemente y produzca mejor potencia.

• Mejor eficiencia de combustible - Con información precisa sobre la presión del aire, la ECU puede controlar la mezcla de aire y combustible con mayor precisión.Esto ayuda a reducir el consumo de combustible.

• Emisiones más bajas - Un equilibrio adecuado de aire y combustible ayuda al motor a quemar el combustible de manera más completa.Esto reduce los gases nocivos liberados por el escape.

• Respuesta rápida a los cambios de motor - Los sensores MAP detectan rápidamente cambios de presión cuando el conductor acelera o desacelera.Esto ayuda a que la ECU responda rápidamente y mantenga un funcionamiento suave del motor.

• Diseño simple y compacto - Los sensores MAP son dispositivos pequeños y sencillos.Son fáciles de instalar y encajan bien en los sistemas de motores modernos.

• Alta confiabilidad - Estos sensores están diseñados para funcionar en entornos hostiles del motor, como calor y vibración, lo que los hace confiables para un uso a largo plazo.

• Ayuda a diagnosticar problemas del motor - El sensor MAP proporciona datos a la ECU.Si algo sale mal en el sistema del motor, estos datos pueden ayudar a detectar problemas y activar códigos de diagnóstico.

Problemas comunes y soluciones de los sensores MAP

Sensor MAP sucio - A la larga, se pueden acumular depósitos de suciedad, aceite o carbón en el sensor MAP.Esto puede causar lecturas de presión incorrectas.Limpiar el sensor con un limpiador de sensores adecuado a menudo puede resolver el problema.

Conexión eléctrica defectuosa - Los cables sueltos o dañados pueden interrumpir la señal entre el sensor MAP y la ECU.Verificar el cableado y los conectores puede ayudar a solucionar este problema.

Fuga de vacío - Si hay una fuga en la manguera de vacío o en el sistema de admisión, el sensor MAP puede recibir lecturas de presión incorrectas.Reparar o reemplazar la manguera dañada puede restaurar el funcionamiento normal.

Señal incorrecta del sensor - A veces el sensor puede enviar señales de voltaje incorrectas a la ECU debido a daños internos.En este caso, reemplazar el sensor MAP suele ser la mejor solución.

Comprobar la luz del motor - Un sensor MAP defectuoso puede activar la luz de verificación del motor en el tablero.El uso de un escáner de diagnóstico puede ayudar a identificar el problema y guiar la reparación.

Mal rendimiento del motor - Un sensor MAP defectuoso puede provocar un ralentí irregular, vacilación del motor o una aceleración deficiente.Limpiar el sensor o reemplazarlo generalmente puede solucionar estos problemas de rendimiento.

Cómo limpiar un sensor MAP correctamente

Paso 1: Apague el motor

Apague el motor y retire la llave del coche.Por seguridad, también puedes desconectar la batería.

Paso 2: Encuentra el sensor MAP

Ubique el sensor MAP en o cerca del colector de admisión.Suele estar conectado con un pequeño enchufe eléctrico.

Paso 3: Desconecte el sensor

Desenchufe con cuidado el conector eléctrico del sensor MAP.

Paso 4: Retire el sensor

Utilice un destornillador o una llave para quitar los tornillos que sujetan el sensor.Saque con cuidado el sensor.

Paso 5: Limpiador de sensores de pulverización

Utilice un limpiador de sensores MAP o un limpiador electrónico.Rocíe la parte sensora del sensor para eliminar la acumulación de suciedad, aceite o carbón.

Paso 6: Deje que el sensor se seque

Deje que el sensor se seque al aire por completo.No toque el elemento sensor porque es muy delicado.

Paso 7: Reinstale el sensor

Vuelva a colocar el sensor en su posición y apriete los tornillos.

Paso 8: Vuelva a conectar el conector y arranque el motor

Vuelva a enchufar el conector y arranque el motor para comprobar si todo funciona correctamente.

Cómo probar un sensor MAP usando un multímetro

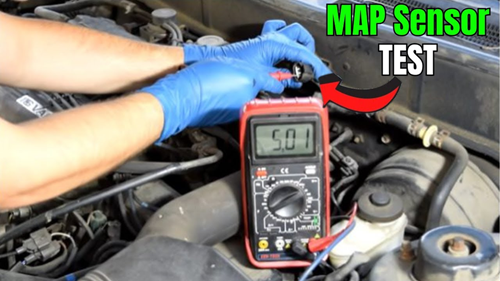

Figura 5. Sensor MAP usando un multímetro

Probar un sensor MAP (presión absoluta del colector) con un multímetro ayuda a determinar si el sensor está funcionando correctamente.El sensor MAP suele tener tres pines: una fuente de alimentación (referencia de 5V) de la ECU, una tierra y una salida de señal que envía información de presión a la ECU.

Para comenzar la prueba, configurar el multímetro medir voltaje CC.Gire el encendido del vehículo a la posición ON sin arrancar el motor.Primero, verifique el voltaje entre el pin de alimentación y tierra.Normalmente, la lectura debería ser de alrededor de 5 voltios, lo que confirma que el sensor está recibiendo energía de la ECU.

A continuación, medir el voltaje entre el pin de señal y tierra.Este voltaje representa la señal de presión enviada por el sensor MAP.Cuando el motor está en marcha o cuando se abre el acelerador, el voltaje debe cambiar a medida que cambia la presión del colector de admisión.Si el voltaje permanece constante, muestra lecturas incorrectas o no se detecta ninguna señal, el sensor MAP puede estar defectuoso o requerir limpieza o reemplazo.

Conclusión

El sensor MAP es una parte principal de los sistemas de motor actuales.El sensor MAP mide la presión del aire en el colector de admisión y envía estos datos a la ECU para ayudar a controlar la inyección de combustible y el rendimiento del motor.Al comprender cómo funciona el sensor MAP y cómo mantenerlo, podrá mantener el motor funcionando sin problemas, de manera eficiente y confiable.Una limpieza y pruebas adecuadas también pueden ayudar a detectar problemas a tiempo y mejorar el rendimiento general del motor.
