Lo que necesita saber sobre las reglas NEC para paneles
2026-04-22 389

Los paneles eléctricos son el corazón del sistema de energía de cualquier edificio y deben cumplir con los requisitos de seguridad y confiabilidad de NEC.Controlan cómo fluye la electricidad, protegen los circuitos y garantizan que se sigan los estándares de instalación adecuados.

Catálogo

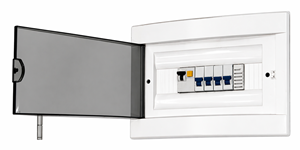

¿Qué reglas NEC se aplican a los paneles?

Varios requisitos de NEC se aplican comúnmente a los paneles. Espacio de trabajo y accesibilidad. Las reglas requieren suficiente espacio libre frente al equipo para una operación y mantenimiento seguros. Instalación y listado Las reglas requieren que el panel y sus componentes se instalen de acuerdo con su listado y etiquetado. Protección del panel y clasificación de carga. Las reglas requieren que la protección contra sobrecorriente y la clasificación del panel coincidan adecuadamente, especialmente para cargas continuas. Puesta a tierra y unión Las reglas requieren una conexión a tierra adecuada del sistema, con neutro y tierra conectados en el equipo de servicio pero separados en subpaneles. Identificación del circuito Las reglas requieren que los circuitos estén claramente etiquetados y las aberturas no utilizadas deben cerrarse para mantener la seguridad del gabinete.

Dimensionamiento del panel eléctrico y del disyuntor

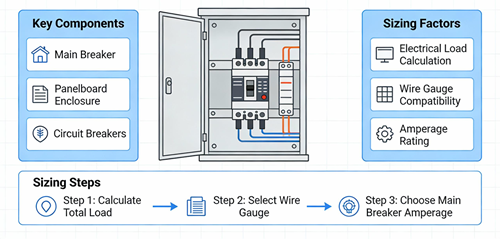

Figura 2. Guía de dimensionamiento de paneles e interruptores

El proceso de seleccionar el tablero y los disyuntores correctos en función de la carga eléctrica total, lo que garantiza un funcionamiento seguro, el cumplimiento del código y la posibilidad de expansión futura.

1. Cálculo de carga: Determine la demanda eléctrica total sumando todas las cargas conectadas, incluida la iluminación, los enchufes de uso general, los electrodomésticos, los sistemas HVAC y los motores u otros equipos especiales.Esto forma la base para todas las decisiones de tamaño.

2. Ajustes NEC: Aplique los factores de código requeridos a la carga calculada.Las cargas continuas deberán incrementarse hasta el 125% de su valor.Se pueden utilizar factores de demanda para reducir la carga total cuando esté permitido.Los equipos específicos también pueden tener requisitos únicos que deben incluirse.

3. Tamaño del panel: Seleccione un panel con una clasificación actual igual o mayor que la carga ajustada.El panel debe tener suficientes espacios de circuito y capacidad adicional para adaptarse al crecimiento futuro de la carga.

4. Tamaño del rompedor: Elija disyuntores que protejan los conductores en función de su ampacidad y al mismo tiempo cumplan con los requisitos de carga reales.La clasificación del disyuntor no debe exceder la capacidad permitida del cableado conectado.

5. Selección final: Después de aplicar todos los ajustes, redondee al tamaño estándar más cercano tanto para el panel como para los disyuntores.En sistemas residenciales, esto a menudo resulta en la selección de un panel de 100 A o más, dependiendo de la carga total y las necesidades futuras.

6. Ejemplo de cálculo:Una carga de iluminación de 3000 W y una carga de electrodomésticos de 5000 W dan como resultado un total de 8000 W. A 240 V, esto equivale a 33,3 A. Después de aplicar los ajustes NEC necesarios, se seleccionan los siguientes tamaños estándar de panel e interruptor.

Conceptos básicos de los conductores de entrada de servicio

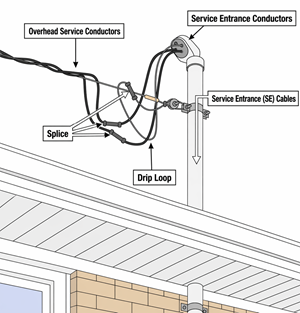

Figura 3. Conductores de entrada de servicio desde la empresa de servicios públicos al panel

Conductores de entrada de servicio. llevar energía desde la red pública al panel.Su tamaño se basa en la carga calculada y las clasificaciones de ampacidad y deben utilizar materiales aprobados como cobre o aluminio.

Los tipos de cables comunes incluyen SE, SER, y USE, así como USO y USO-2 para instalaciones subterráneas, y THHN, THWN, y XHHW conductores.El tipo de conductor correcto se selecciona según el entorno de instalación, la clasificación de aislamiento y los requisitos de la aplicación.

Conexión a tierra y unión eléctrica

Figura 4. Conexiones de conexión a tierra y conexión a tierra del panel principal

Puesta a tierra y vinculación son importantes para la seguridad eléctrica.La conexión a tierra conecta el sistema eléctrico a tierra, mientras que la conexión conecta las piezas metálicas para proporcionar un camino seguro para la corriente de falla.

En el panel de servicio principal, el neutro y la tierra están conectados mediante un puente de conexión principal.Este es el único punto donde debe producirse el vínculo.

en subpaneles, el neutro y la tierra deben estar separados.La barra neutra debe estar aislada y la barra de tierra debe estar unida al gabinete.

Cada conductor neutro debe terminar en su propio terminal.

Protección de paneles exteriores

Los paneles exteriores deben protegerse de la intemperie.

Requisitos:

• Utilice gabinetes resistentes a la intemperie (por ejemplo, NEMA 3R)

• Sellar todas las aberturas y puntos de entrada.

Consejos de instalación:

• Mantenga el espacio entre las paredes para reducir la acumulación de humedad.

• Garantizar penetraciones estrechas en las paredes

Dispositivos de seguridad eléctrica

Instale dispositivos de protección para reducir el riesgo.

GFCI (interruptor de circuito de falla a tierra)

Utilizado en cocinas, baños y áreas al aire libre, este dispositivo previene descargas eléctricas.

AFCI (interruptor de circuito por falla de arco)

Utilizado en dormitorios y salas de estar, este dispositivo ayuda a prevenir incendios eléctricos.

La protección contra sobretensiones protege el equipo de picos de voltaje.

Requisitos de espacio para la instalación del panel

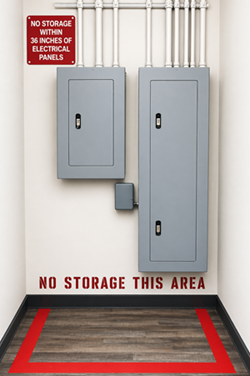

Figura 5. Espacio libre del panel eléctrico sin área de almacenamiento

Mantenga un espacio de trabajo adecuado para una operación y mantenimiento seguros.

Espacios mínimos

• Ancho: 30 pulgadas

• Profundidad: 36 pulgadas

• Altura: 6,5 pies

Reglas de instalación

• Mantenga el área libre de almacenamiento

• Instale paneles en lugares accesibles y bien iluminados

• No lo instale en baños o espacios reducidos

• Monte los paneles de forma segura cerca de los conductores de servicio.

Límite de altura

• Altura máxima de la manija del interruptor: 6 pies 7 pulgadas

Capacidad del panel y etiquetado de circuitos

Reglas principales incluyen no exceder la clasificación del panel, seguir las especificaciones del fabricante y usar solo disyuntores aprobados.

Organización de paneles Requiere mantener el cableado ordenado, dejar espacio para circuitos futuros y sellar todas las aberturas no utilizadas.

Requisitos de etiquetado incluya la identificación clara de cada circuito y el uso de etiquetas específicas, como luces del dormitorio 1, enchufes de la cocina y aire acondicionado.

Prácticas adicionales incluir la actualización de las etiquetas después de cualquier modificación y marcar claramente el equipo de servicio.

Lista de verificación final de instalación de NEC

Los controles finales garantizan seguridad y cumplimiento.El neutro debe estar conectado sólo en el panel principal, el etiquetado del circuito debe estar preciso y completo, y todas las aberturas no utilizadas deben ser debidamente sellado.

Estos pasos mejoran la seguridad, ayudan a pasar las inspecciones y garantizan la confiabilidad a largo plazo.

Errores comunes a evitar

• Unión de neutro y tierra en subpaneles

• Paneles de sobrellenado

• Tamaño incorrecto del interruptor

Conclusión

Seguir los requisitos de NEC para tableros es importante para sistemas eléctricos seguros y confiables.El tamaño, la conexión a tierra, el etiquetado y la protección adecuados ayudan a prevenir peligros y mejorar el rendimiento.Cuando se siguen los estándares NEC, tanto el equipo como los ocupantes están mejor protegidos.
