¿Cableando un condensador de ventilador de techo?Aquí tienes una guía sencilla para hacerlo bien
2025-10-24 18097

Un condensador de ventilador es un componente pequeño pero importante que ayuda a que su ventilador de techo arranque rápidamente y funcione a una velocidad constante.Le da al motor el impulso y el equilibrio adecuados para trabajar de manera eficiente.En este artículo, analicemos cómo funciona un condensador de ventilador, sus tipos, clasificaciones, características, cableado, solución de problemas y aplicaciones.

Catálogo

¿Cómo funciona un condensador de ventilador?

Un condensador de ventilador es un condensador de CA no polarizado utilizado en ventiladores de techo.Ayuda a que el motor del ventilador arranque y siga girando suavemente.En un ventilador de techo típico, el condensador funciona junto con piezas como el estator, el rotor y el regulador de velocidad para garantizar que el ventilador funcione de manera silenciosa y eficiente.

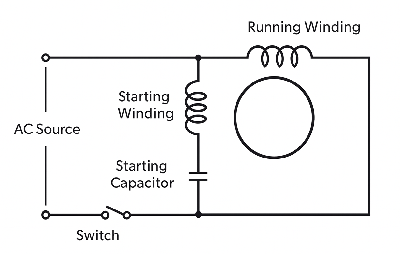

Figura 2. Condensador de arranque y devanado auxiliar

Uso de ventiladores de techo motores de inducción monofásicos, que no pueden empezar por sí solos con una sola fase de poder.El condensador crea un pequeño retraso de tiempo, o cambio de fase, entre los devanados principal y auxiliar del motor.Este cambio de fase produce un campo magnético giratorio que le da al ventilador el empujón que necesita para comenzar a girar y seguir funcionando.

Cuando enciendes el ventilador, el condensador envía una actual eso está ligeramente desincronizado con el devanado principal.Esto crea un segundo campo magnético que se combina con el primero para producir rotación.El condensador mantiene esta sincronización estable mientras el ventilador funciona, lo que permite que el motor funcione de manera eficiente, silenciosa y a la velocidad adecuada.

Tipos y variantes de condensadores de ventilador

Variantes funcionales

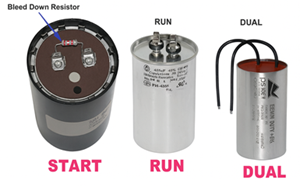

Figura 3. Arranque, funcionamiento y condensadores duales

• Condensadores de funcionamiento: condensadores de servicio continuo que permanecen en el circuito mientras el ventilador funciona.Mantienen un cambio de fase constante y garantizan un funcionamiento eficiente.

• Condensadores de arranque: proporcionan un impulso de torsión adicional durante el arranque y se desconectan una vez que el ventilador alcanza la velocidad.

• Condensadores duales: comunes en sistemas HVAC, que combinan dos capacitores en una carcasa etiquetada como C, FAN y HERM (o COMP).

Tipos de construcción

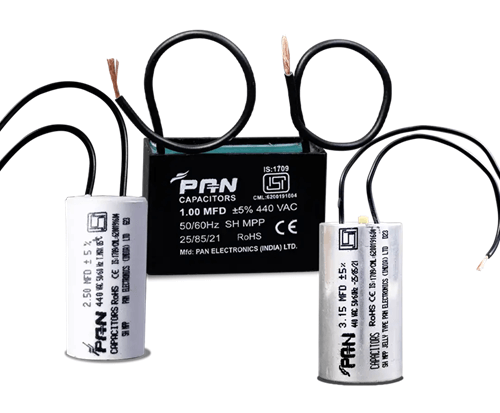

Figura 3. Condensador del ventilador CBB61

• Condensador de Película de Polipropileno Metalizado (CBB61): El más común en ventiladores de techo.No está polarizado, es autorreparable y está diseñado para funcionamiento continuo con CA.

• Condensador fijo: Mantiene un valor de capacitancia constante que garantiza una velocidad y un par constantes del ventilador.

• Condensador lleno de aceite: Se utiliza en aplicaciones de alto voltaje o de servicio pesado.El aceite proporciona aislamiento y evita el sobrecalentamiento.

• Condensador electrolítico no polarizado: Maneja voltaje CA sin límites de polaridad.A veces se encuentra en diseños de abanicos más antiguos o especializados.

Calificaciones y especificaciones

Capacitancia (μF): Normalmente, de 1,5 µF a 4 µF para la mayoría de los ventiladores de techo.Siempre haga coincidir el valor µF original;pequeños cambios pueden afectar el par y la velocidad.

Clasificación de voltaje (VCA): Los valores comunes son 250 VCA, 370 VCA o 440 VCA.Utilice siempre un voltaje igual o superior, nunca inferior.

Tolerancia: Generalmente ±5%.Dentro de este rango son aceptables iones ligeros v ariat.

Rango de temperatura: Normalmente –25°C a +85°C.Elija clasificaciones más altas para ambientes cálidos o húmedos.

Factor de forma y terminales: Cilíndrico o plano (estilo CBB61) con cables o terminales de horquilla.Haga coincidir el tamaño y el tipo de conexión para un ajuste seguro.

Elegir el condensador adecuado

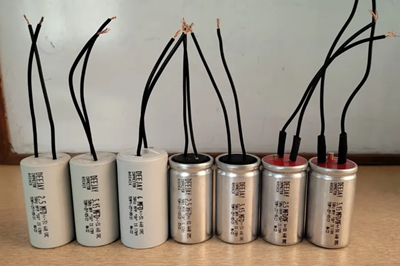

Figura 4. Colección de condensadores de ventilador

Al elegir el condensador de ventilador adecuado, siempre haga coincidir el original. microfaradio (μF) valor exactamente para garantizar el rendimiento adecuado del motor.Seleccione un capacitor con igual o mayor clasificación de voltaje (VAC), pero nunca más bajo, para mantener la seguridad y la eficiencia.Utilice el tipo correcto, como por ejemplo CBB61 Haga funcionar el capacitor para ventiladores de techo y asegúrese de que el tamaño y las conexiones de los terminales encajen correctamente dentro de la carcasa.Lo mejor es elegir condensadores de marcas reconocidas que lleven Certificaciones CE, UL o IS y vienen con una garantía de confiabilidad.Para ventiladores instalados en ambientes cálidos, húmedos o al aire libre, opte por alta temperatura o versiones selladas para garantizar una vida útil más larga y un rendimiento constante.

Características de un condensador de ventilador

Un condensador de ventilador está diseñado para manejar el funcionamiento continuo de CA y al mismo tiempo garantizar un rendimiento eficiente, estable y duradero.Su construcción y propiedades eléctricas afectan directamente la suavidad con la que un ventilador de techo arranca, funciona y mantiene la velocidad.

1. Diseño no polarizado- Los condensadores de los ventiladores no están polarizados, lo que significa que pueden manejar corriente alterna en ambas direcciones.Esto les permite operar de forma segura en dispositivos alimentados por CA, como ventiladores de techo, donde la corriente invierte constantemente su dirección.Debido a esto, se pueden conectar en cualquier orientación, sin terminal positivo o negativo.

2. Propiedad de autocuración- La mayoría de los condensadores de ventilador modernos utilizan una película de polipropileno metalizado (serie CBB), que tiene una función de autorreparación.Si ocurre una falla eléctrica menor dentro de la película, el punto dañado se aísla y el capacitor continúa funcionando normalmente.Esto evita fallos permanentes y prolonga la vida útil.

3. Alta resistencia de aislamiento- El material dieléctrico del interior proporciona un excelente aislamiento, minimizando las fugas de corriente y mejorando la seguridad y confiabilidad eléctrica general.

4. Amplio rango de temperatura de funcionamiento- Los condensadores de ventilador de calidad pueden funcionar eficazmente entre –25 °C y +85 °C, lo que les permite funcionar de forma fiable en entornos cálidos, húmedos o industriales sin degradarse rápidamente.

5. Construcción compacta y liviana- Están disponibles en diseños cilíndricos o planos pequeños, comúnmente del tipo CBB61, lo que los hace fáciles de colocar dentro de las carcasas de los ventiladores de techo sin agregar volumen ni peso.

6. Baja pérdida de energía- Un condensador de buena calidad tiene un factor de disipación bajo, lo que significa que se desperdicia una mínima energía en forma de calor.Esto ayuda a que el motor del ventilador funcione más frío y de manera más eficiente.

7. Larga vida útil- Cuando se clasifican e instalan correctamente, los condensadores de ventilador suelen durar de 5 a 10 años o más.Su construcción duradera y su diseño resistente a la humedad les ayudan a resistir las fluctuaciones de voltaje y el estrés ambiental.

Ventajas y desventajas de un condensador de ventilador

Ventajas	Desventajas
Ayuda a que el ventilador arranque fácilmente. da un empujón adicional para que las cuchillas comiencen a girar suavemente.	Vida útil limitada (normalmente dura) De 5 a 10 años, dependiendo de la calidad del calor y la energía.
Funciona suave y silenciosamente. Reduce la vibración y el ruido para un funcionamiento estable.	Sensible a picos de tensión – Las frecuentes sobretensiones pueden dañarlo prematuramente.
Ahorra energía – mejora el motor eficiencia y reduce el uso de energía.	Caída gradual del rendimiento – aficionados puede disminuir la velocidad o perder torque antes de fallar por completo.
Previene el sobrecalentamiento – saldos corriente para proteger el motor del exceso de calor.	Necesita una clasificación correcta – µF incorrecta o voltaje puede causar un rendimiento deficiente o daños al motor.
Mantiene la velocidad constante – mantiene flujo de aire y cambios de velocidad suaves.	No reparable – un fallo El condensador debe ser reemplazado, no reparado.
Reduce el ruido eléctrico – mantiene funcionamiento estable, evita parpadeos o interferencias.	Afectado por el medio ambiente – alto el calor o la humedad pueden acortar la vida.

Cableado del condensador del ventilador

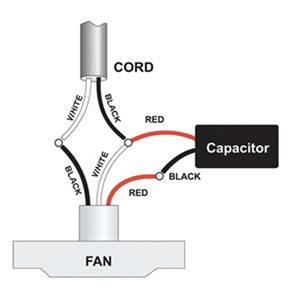

Figura 5. Diagrama de cableado del ventilador de techo

Un condensador de ventilador conecta los devanados de arranque y funcionamiento del motor para crear un cambio de fase, produciendo el campo magnético giratorio que permite que las aspas del ventilador arranquen y giren suavemente.

Configuración básica del cableado

La mayoría de los ventiladores de techo tienen tres cables que salen de la carcasa del motor, normalmente codificados por colores como:

• Rojo: cable común (conectado a ambos devanados)

• Negro – Terminal de bobinado en marcha

• Azul: terminal del devanado de arranque (conectado al condensador)

El condensador está conectado en serie con el devanado de arranque y ambos están conectados a través de la fuente de alimentación junto con el devanado de funcionamiento.

Tipos de cableado de condensadores de ventilador

• Condensador de dos hilos: Conexión sencilla entre los devanados de arranque y funcionamiento.Común en ventiladores de techo de una sola velocidad.

• Condensador de tres hilos: Utilizado en ventiladores de varias velocidades.Los tres cables del motor representan los terminales común, de arranque y de funcionamiento.

• Condensador dual: Se encuentra en aires acondicionados y sistemas HVAC.Los terminales están etiquetados como C, FAN y HERM (o COMP) para admitir múltiples motores.

Identificación de los cables del devanado del ventilador

Si los colores de los cables no son claros o están descoloridos, puede identificar cada devanado con un multímetro.Comience apagando completamente la alimentación para garantizar la seguridad antes de realizar la prueba.Mida la resistencia entre cada par de cables, normalmente rojo-negro, rojo-azul y negro-azul.Las lecturas ayudarán a determinar el propósito de cada cable.El valor de resistencia más alto, generalmente entre negro y azul, indica la conexión entre los devanados de arranque y funcionamiento.La resistencia más baja, entre rojo y negro, identifica el devanado de marcha, mientras que la resistencia media, entre rojo y azul, corresponde al devanado de inicio.

Por ejemplo, si las lecturas de su multímetro muestran Rojo-Negro = 200 Ω, Rojo-Azul = 210 Ω y Negro-Azul = 500 Ω, esto significa que el cable rojo es el común, el cable azul es el devanado inicial y el cable negro es el devanado principal.Una vez identificado, conecte un terminal del condensador al devanado de arranque (azul) y el otro al devanado de funcionamiento (negro).El cable común (rojo) debe conectarse directamente a la línea neutral.Esta configuración permite una distribución adecuada de la corriente y garantiza un rendimiento eficiente del ventilador.

Solución de problemas del condensador del ventilador

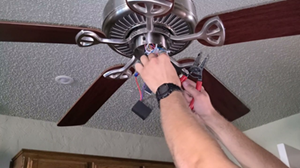

Figura 6. Mantenimiento del ventilador de techo o reemplazo del condensador

Síntoma / Problema	que significa	Posible causa	Solución de problemas Pasos
El ventilador zumba pero las aspas no giran	El motor recibe potencia pero no la suficiente. torque para comenzar a girar	El condensador está débil o ha fallado (baja o nula capacitancia)	Apague la alimentación, inspeccione el condensador. Para detectar abultamientos o fugas, pruebe con un multímetro y reemplácelo si la lectura es baja. o cero.
El ventilador arranca solo después de un manual. empujar	Al ventilador le falta par de arranque	Condensador de arranque defectuoso o débil	Reemplace el capacitor por el mismo Valor µF y una tensión nominal (VAC) igual o superior.
El ventilador funciona más lento de lo normal	El motor no tiene la fase adecuada cambio a máxima velocidad	El valor del condensador ha caído por debajo nominal µF	Pruebe con un multímetro y reemplácelo si está por debajo del valor nominal.
La configuración de velocidad no cambia	El ventilador funciona a una velocidad débil. independientemente del control	El condensador falló parcialmente o clasificación incorrecta instalada	Reemplace con el capacitor µF correcto y revise el regulador de velocidad.
El condensador parece abultado, hinchado, o goteando	Daño interno o sobrecalentamiento	Falla del capacitor debido al calor o sobretensión	Apague la energía, descargue condensador de forma segura y reemplácelo inmediatamente.
Marcas de quemaduras u olor a quemado cerca condensador	Sobrecalentamiento o cortocircuito	Condensador en corto interno	Reemplace el capacitor e inspeccione cableado en busca de daños o marcas de quemaduras.
El ventilador no arranca ni siquiera después reemplazando el condensador	Otros componentes pueden estar defectuosos	Cojinetes de motor desgastados, defectuosos regulador o devanados dañados	Revise los cojinetes del motor, inspeccione interruptor y pruebe la continuidad de las bobinas del motor.
Cable suelto o corroído conexiones	Mal contacto eléctrico	Terminales flojos u oxidados conectores	Apriete los tornillos de los terminales y limpie o reemplace las piezas corroídas.
El ventilador hace ruido o vibra	Desequilibrio o eléctrico. interferencia	Condensador defectuoso o desequilibrado cuchillas	Reequilibrar las palas;reemplazar condensador si el zumbido continúa.

Aplicaciones de condensadores de ventilador

• Ventiladores de techo: El uso más común.Los condensadores garantizan el arranque automático y mantienen la velocidad de rotación.

• Extractores de aire: Los condensadores de menor valor ayudan a que estos motores compactos arranquen sin problemas en espacios reducidos.

• Ventiladores de pedestal y de mesa: Los condensadores permiten un control de velocidad ajustable y un funcionamiento silencioso.

• Aires acondicionados y sistemas HVAC: Los condensadores duales hacen funcionar tanto el motor del ventilador como el del compresor desde un solo componente.

• Sopladores y bombas industriales: Los motores monofásicos más grandes utilizan condensadores para un funcionamiento eficiente bajo cargas pesadas.

• Unidades de refrigeración y compresores: Los condensadores proporcionan un par de arranque rápido para compresores y ventiladores de refrigeración.

Conclusión

Un condensador de ventilador puede ser una de las piezas más pequeñas de su ventilador de techo, pero ayuda a que su ventilador arranque fácilmente, funcione silenciosamente y funcione de manera eficiente día tras día.Saber cómo funciona y cómo detectar o solucionar problemas comunes puede ahorrarle tiempo, dinero y frustración.Ya sea que esté reemplazando uno viejo, verificando el rendimiento de su ventilador o simplemente tenga curiosidad sobre cómo encaja todo, comprender los capacitores le permitirá manejar mejor cómo mantener su ventilador funcionando al máximo.
