Una inmersión profunda en los principios y aplicaciones de trabajo del IC 4017
2024-05-14 36181

En el campo de la ingeniería electrónica moderna, el rango de aplicaciones de los circuitos integrados (ICS) se está expandiendo día a día.Entre ellos, el contador decimal IC 4017 se ha convertido en un componente importante ampliamente utilizado por diseñadores y entusiastas con sus funciones y flexibilidad únicas.Basado en la tecnología CMOS, el IC 4017 no solo se destaca para simplificar el diseño y el espacio de ahorro de circuitos, sino que su capacidad de conteo de 0 a 10 también le permite desempeñar un papel clave en una variedad de proyectos electrónicos.A través de un análisis exhaustivo de las funciones, principios de trabajo, características técnicas y escenarios de aplicación de IC 4017, este artículo tiene como objetivo proporcionar una orientación efectiva para que los ingenieros electrónicos y los entusiastas de la tecnología tengan una comprensión más profunda de este circuito integrado y, por lo tanto, utilice mejor sus ventajas de rendimiento.

Catalogar

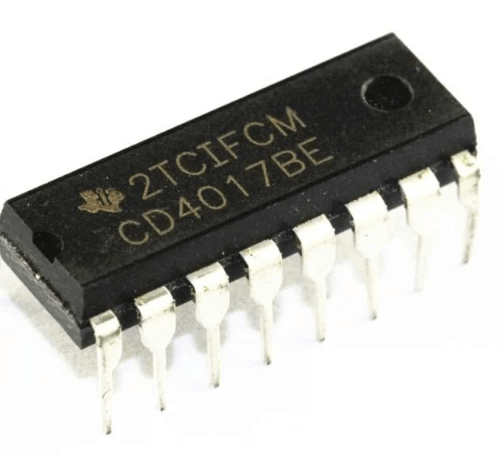

Figura 1: IC 4017

Explicación detallada del contador de diez dígitos IC 4017

El IC 4017 es un contador de dígitos TENS basado en CMOS diseñado para proyectos electrónicos simples.El chip funciona bien en entornos donde el rango de conteo es limitado, pero la secuencia de conteo es precisa.

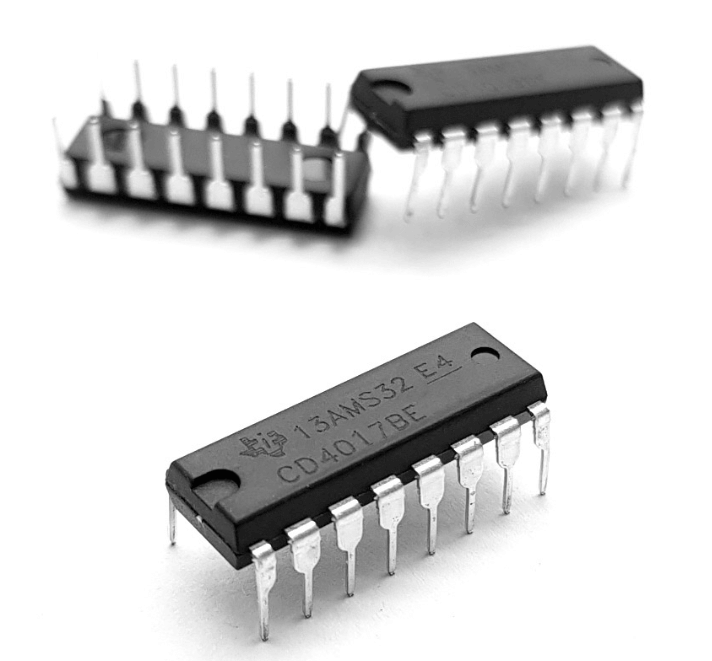

Figura 2: IC 4017

Comienza a contar desde la posición cero, denotó Q0.El chip hace esto en secuencia cuando detecta el borde ascendente de la entrada del reloj (una señal sutil pero crítica).Funciona así: suponga que Q0 está activo;Cuando llega una nueva señal de reloj, el chip apaga Q0 y activa Q1.Este modelo de activación transformacional continuó suavemente en el noveno trimestre.Después de llegar a Q9 y recibir otro pulso de reloj, el contador se reinicia a Q0, completando su ciclo.

Una de las características destacadas del IC 4017 es su funcionalidad de decodificación interna, que permite la gestión directa de pantallas como LED.Esta característica no requiere módulos de decodificación adicionales, simplificando el diseño y la configuración.Cada una de las diez salidas proporcionadas corresponde a uno de los diez estados de conteo.Este diseño permite una conexión directa fácil para mostrar elementos u otros componentes, asegurando que cada pulso se convierta en un cambio visible sin la necesidad de cableado o programación compleja.

Principio de trabajo del circuito IC 4017

IC 4017 es un circuito integrado popular utilizado principalmente como un mostrador de diez pasos.Cuenta de 0 a 9 de manera eficiente y está optimizado para una operación simple y confiable.El CHIP cuenta basado en pulsos de reloj y tiene un mecanismo de reinicio intuitivo para el control directo.

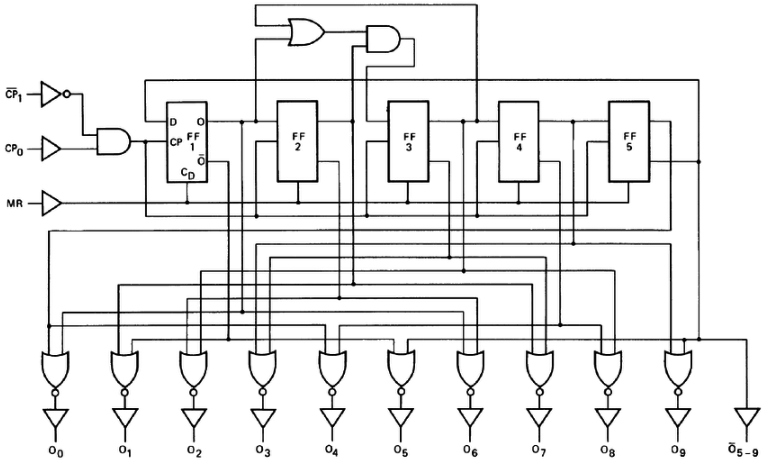

Figura 3: Diagrama de circuito de IC 4017

Después de recibir el pulso del reloj de borde ascendente, el IC 4017 transfiere su salida de un pin a otro de manera clara y secuencial.La secuencia comienza en el PIN Q0, procede a Q9 y luego vuelve a Q0 para un ciclo de conteo completo.Cada PIN genera una señal alta distinta cuando se activa y permanece baja de lo contrario, proporcionando una señal visual fácil de seguir.

La función de reinicio se suma a la versatilidad del IC 4017. Se controla mediante un "pin de reinicio" dedicado que, cuando se activa con una señal alta, borra inmediatamente el recuento de corriente, devolviendo la salida a Q0.Este reinicio rápido es adecuado para tareas que requieren intervalos de conteo precisos.

A medida que interactúa con el circuito, puede percibir cambios sutiles: cada pin de salida activado marca un paso claro en la secuencia.Por ejemplo, en proyectos como pantallas LED secuenciales o espectáculos de luces interactivas, ver LED en secuencia puede confirmar visualmente la funcionalidad de un circuito y servir como una herramienta práctica para la resolución de problemas y las demostraciones educativas.

Para mantener la precisión del circuito y prevenir los recuentos falsos, se recomienda incluir circuitos de desbordamiento en la entrada del reloj.Esta configuración ayuda a eliminar cualquier desencadenante falso.Además, se debe evitar la activación frecuente o innecesaria del pasador de reinicio para mantener la estabilidad de conteo.

Al diseñar con el IC 4017, asegúrese de que cada pin de salida esté conectado correctamente y listo para señalar alto en el momento apropiado.Esta configuración meticulosa es adecuada para configuraciones complejas que requieren tiempo y control precisos.

Características de rendimiento y especificaciones técnicas del contador decimal IC 4017

El IC 4017 es un contador de década confiable y adaptable adecuado para contar precisos en circuitos electrónicos con opciones de salida flexibles.

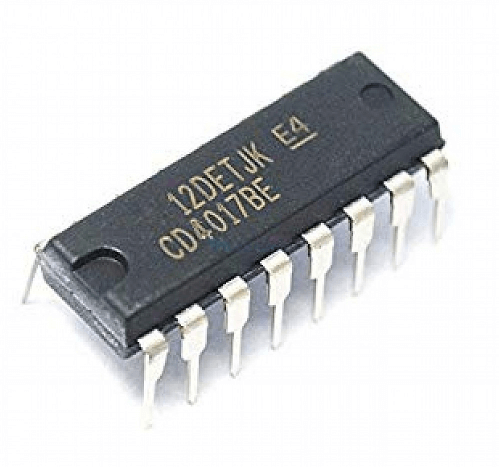

Figura 4: IC 4017

Voltaje y compatibilidad de suministro: el IC 4017 funciona de 3V a 15V, siendo +5V el más típico.Esta serie puede adaptarse fácilmente a varios entornos de potencia.También funciona bien con los sistemas TTL (Transistor-Transistor Logic), lo que permite la integración directa sin la necesidad de convertidores lógicos adicionales.

Velocidad y características de salida: el contador puede manejar frecuencias del reloj de hasta 5 MHz para necesidades de conteo rápido.Viene con 10 salidas de decodificación, lo que le permite administrar múltiples dispositivos como LED u otras pantallas.Esta característica es particularmente útil para proyectos complejos que requieren secuencias de salida múltiples controladas.

Especificaciones de entrada y salida: las entradas deben permanecer altas para al menos 30 nanosegundos para garantizar un reconocimiento de señal confiable durante la operación rápida.Cada salida puede manejar hasta 10 mA, lo cual es suficiente para alimentar dispositivos típicos de baja potencia.El IC también tiene una inmunidad de ruido efectiva y puede mantener una operación estable al 45% VDD, una característica importante en entornos con interferencia eléctrica severa.

Embalaje y eficiencia energética: IC 4017 está disponible en múltiples tipos de paquetes, como GDIP, PDIP y PDSO, proporcionando opciones para diferentes requisitos de montaje y espacio.Sus características estáticas reducen el consumo de energía a un mínimo de aproximadamente 10 microondas, por lo que es ideal para aplicaciones portátiles y sensibles a la potencia.

Experiencia del usuario: los entusiastas y profesionales de la electrónica encontrarán el IC 4017 tanto estable como versátil.Por ejemplo, al crear pantallas de luz secuenciales, como decoraciones navideñas, la activación de cada salida es significativamente diferente, lo que ayuda a la resolución y el diseño.Además, el bajo consumo de energía del IC 4017 significa que puede operar durante períodos prolongados sin el riesgo de sobrecalentamiento, eliminando la necesidad de estrategias de enfriamiento adicionales.Este circuito de eficiencia y retroalimentación directa mejora significativamente la experiencia operativa y de visualización del usuario.

Configuración de PIN de IC 4017

El IC 4017 es un contador de diez dígitos que utiliza tecnología CMOS que incluye un contador de Johnson de cinco etapas y diez salidas de decodificación.Este diseño le permite calcular con precisión a diez decimales, lo que lo hace adecuado para una variedad de proyectos electrónicos, como luces de secuencia LED y detectores de CA sin contacto.A continuación se muestra un desglose funcional de cada pin.

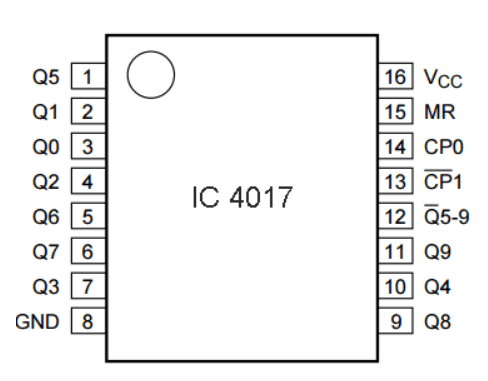

Figura 5: Configuración de PIN de IC 4017

PIN-1 (salida 5): se activa cuando el recuento alcanza 5, ideal para pantallas digitales que requieren comentarios específicos de posición.

PIN-2 (salida 1): cuando el contador se reinicia a la posición inicial, la señal se eleva, señalando el inicio del ciclo de conteo.

PIN-3 (salida 0): también se eleva en el reinicio del contador, generalmente se usa para indicar la fase de inicialización.

PIN-4 (salida 2): proporciona una señal alta en el segundo recuento, útil para operaciones de paso secuenciales.

PIN-5 (salida 6): se usa para marcar los estados de secuencia intermedia al alcanzar el recuento 6.

PIN-6 (salida 7): esto es alto en el recuento 7, lo que indica que la secuencia está cerca del final.

PIN-7 (salida 3): aumenta el tercer recuento, a menudo utilizado en las primeras etapas de secuencias más complejas.

PIN-8 (tierra): conéctese al terminal negativo de la fuente de alimentación para establecer tierra para el chip.

Pin 9 (salida 8): cuando el recuento se acerca 8, este pin sube alto.

PIN-10 (salida 4): se activa en el cuarto recuento, típicamente utilizado para la indicación de la secuencia media.

PIN-11 (salida 9): se eleva en el noveno recuento, lo que indica el final del ciclo de conteo.

PIN-12 (salida en cascada): permite conectar múltiples chips IC 4017 para extender el rango de conteo.

PIN-13 (deshabilitado): debe permanecer bajo durante el funcionamiento normal;Una señal alta aquí detenga el conteo.

PIN-14 (entrada del reloj): recibe el pulso del reloj que impulsa el contador hacia adelante y puede contar con precisión.

PIN-15 (reinicio): generalmente de nivel bajo, una señal de alto nivel restablecerá el contador y se puede reinicializar rápidamente.

PIN-16 (fuente de alimentación): acepta voltajes de 3V a 15 V para garantizar un funcionamiento suave del chip.

Operar el IC 4017 le brinda una comprensión clara del proceso de conteo.Por ejemplo, al crear una pantalla de secuencia LED, unir pines de salida específicos con LED puede mostrar el progreso del conteo cambiando los patrones de luz.Esta retroalimentación directa es invaluable para diseñar dinámicas visuales y depuración.Además, la conexión del reloj y el reinicio de pines requiere un tiempo cuidadoso y un diseño de circuito claro para mantener la confiabilidad y el rendimiento del sistema y mejorar la comprensión y la eficiencia operativa general.

Reemplazos y equivalentes de IC 4017

El IC 4017 es un popular chip de diez conteos conocido por su confiabilidad y funcionalidad simple.Sin embargo, en algunos casos, es posible que deba encontrar un reemplazo o un chip equivalente que cumpla con requisitos similares.A continuación se muestra una guía detallada de algunas alternativas comunes, junto con consejos prácticos sobre cómo integrarlas en su proyecto.

Modelos equivalentes comunes

CD4017: Esta variante es esencialmente la misma que IC 4017 con la misma configuración y funcionalidad de PIN.Es producido por diferentes fabricantes, asegurando un reemplazo sin problemas sin ningún ajuste.

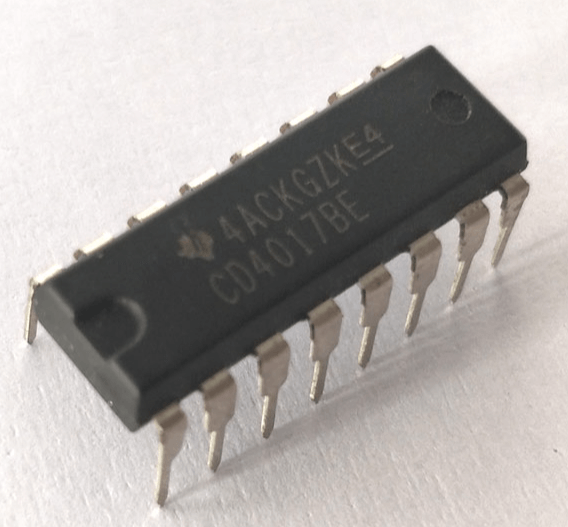

Figura 6: CD 4017

NTE4017: Conocido por su confiabilidad en el mercado de reemplazo, el NTE4017 coincide con la funcionalidad del IC 4017 y a menudo se elige para reparar o rediseñar los circuitos existentes.

MC14017: Hecho por Motorola, este modelo es compatible con IC 4017 y se elogia por su rendimiento estable en una variedad de aplicaciones.

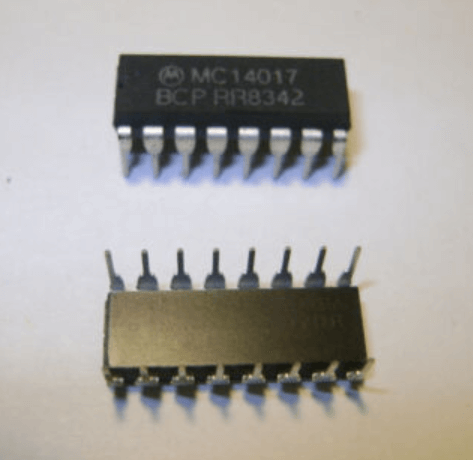

Figura 7: MC14017

HCF4017: Producido por ST Microelectronics, este chip tiene las mismas características y pinout que el IC 4017, por lo que es otra excelente alternativa al original.

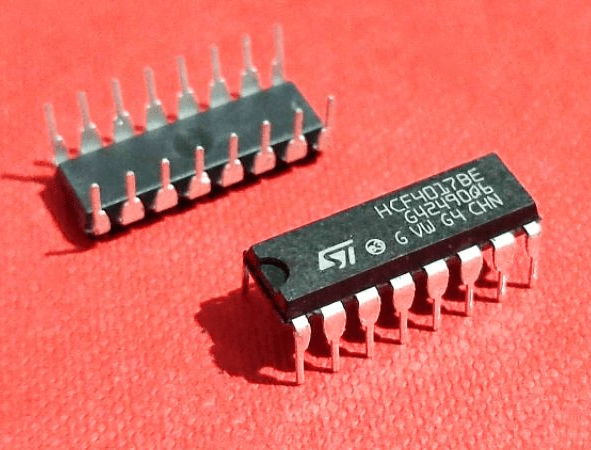

Figura 8: HCF4017

TC4017: La versión de Toshiba ofrece características y rendimiento similares para aquellos que desean un chip similar de un proveedor diferente.

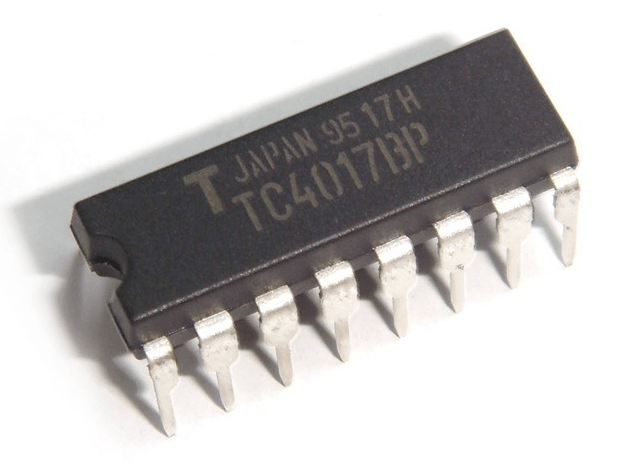

Figura 9: TC4017

HEF4017: Este reemplazo de Philips está garantizado para funcionar con las mismas especificaciones y diseño que el IC 4017 original.

Alternativas al mostrador BCD

Los contadores BCD son una alternativa viable para aquellos que requieren diferentes especificaciones técnicas o funcionalidad adicional.Para hacer esto, considere usar el CD4510 con el decodificador CD4028.El CD4510 es un contador de décadas codificado por BCD cuya salida emula la funcionalidad del IC 4017 cuando se combina con el decodificador CD4028.Esta configuración es particularmente útil en aplicaciones más complejas que requieren capacidades de conteo adicionales y un control de salida mejorado.

Al seleccionar un reemplazo o equivalente para el IC 4017, considere no solo la configuración del pin y la compatibilidad funcional sino también las necesidades específicas de su proyecto.Estas alternativas ofrecen flexibilidad de compra y, a menudo, ofrecen una funcionalidad mejorada que cumple mejor con los requisitos avanzados o las limitaciones de disponibilidad de ciertas regiones o industrias.

Análisis de forma de onda y operación de IC 4017

Los diagramas de forma de onda o de tiempo pueden ayudar en la operación eficiente y la comprensión de IC 4017. La herramienta muestra la interacción entre los pulsos de reloj y las salidas de pines, guiando a los diseñadores a administrar con precisión el proceso de conteo.

Comprender los diagramas de tiempo

Conceptos básicos del diagrama de tiempo: los diagramas de tiempo de la hora trazan el tiempo en el eje horizontal y los niveles de voltaje en el eje vertical.Ilustra los estados de alto y bajo voltaje de pines individuales con el tiempo, proporcionando una representación visual de la operación del chip.

Operación de reinicio: en el diagrama de tiempo, configurar el pasador de reinicio (RST) alto es el primer paso.Esta operación asegura que todas las salidas se eliminen a sus estados iniciales (generalmente, Q0 es alto y todas las demás salidas son bajas), preparando el sistema para un nuevo ciclo de conteo.

Efecto de los pulsos de reloj: el borde ascendente (transición de baja a alta) de cada pulso de reloj provoca un interruptor del pin de salida activo al siguiente.Por ejemplo, si Q0 está activo, un pulso próxima transición Q1 High y restablecerá Q0 bajo, moviendo el conteo hacia adelante.

Detalles y aplicaciones de operación

Conectando el IC 4017: es importante asegurarse de que el pin de reinicio sea accesible para iniciar un reinicio.Esto generalmente se gestiona a través de un botón de empuje o circuito lógico, lo que permite un reinicio rápido del mostrador en una variedad de aplicaciones.

Monitoree la entrada del reloj: preste mucha atención a la estabilidad y la precisión de la entrada del reloj durante la configuración y el uso real.Una señal de reloj inestable o errática puede causar diferencias de conteo.Implementar un circuito o filtro de desbloqueo en la línea de señal del reloj puede ayudar a eliminar las inconsistencias.

Observe los cambios de salida: durante el diseño o las pruebas del circuito, use un analizador LED o lógico para monitorear los pines de salida.Esta observación directa puede confirmar que el circuito está funcionando como se esperaba de acuerdo con el diagrama de tiempo y puede ayudar con la precisión de la sintonización.

Matios operativos: la elección de la frecuencia de la señal del reloj puede afectar significativamente la velocidad y la confiabilidad de salida del mostrador.Las frecuencias cuidadosamente elegidas aseguran que el recuento continúe sin problemas sin omitir pasos debido a señales que son demasiado rápidas o detenidas debido a señales que son demasiado lentas.

Aplicación de IC 4017 en el circuito de efecto LED de ciclismo

El IC 4017 es un contador decimal ideal para proyectos visuales dinámicos, como los efectos LED de bucle.Junto con el temporizador IC 555 como generador de reloj, ayuda a crear animaciones de luz llamativas.IC 4017 y IC 555 Para construir un circuito de efecto LED de anillo, los pasos de funcionamiento y la secuencia lógica se introducen a continuación para una comprensión clara y un ensamblaje fácil.

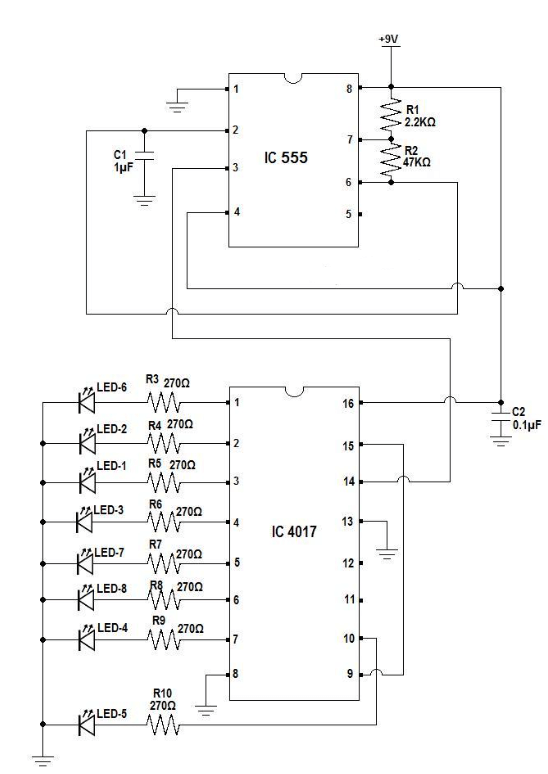

Figura 10: Efecto LEDS de círculo

Configuración básica del circuito

Configuración del IC 555: el temporizador IC 555 está configurado en modo Astable para generar pulsos de reloj consistentes.Funciona a las 14Hz, lo que es mejor para cambiar los LED sin problemas sin ningún parpadeo notable.Establecer esta frecuencia implica cálculos precisos y elegir los valores correctos de resistencia y condensador para lograr la oscilación deseada.

Configuración de IC 4017: cada salida de IC 4017 está conectada a un LED.IC 4017 responde a cada pulso de reloj desde IC 555, secuenciando su salida e iluminando los LED en secuencia.Por ejemplo, cuando el contador es 0, PIN-3 es alto, iluminando el primer LED.El siguiente pulso apagará el PIN-3 y encenderá el PIN-2, y el segundo LED se iluminará y continuará de esta manera.

Pasos de construcción de circuitos

Preparación de componentes: Reúna todos los componentes necesarios: IC 4017, IC 555, LED, resistencias, condensadores y PCB o placa de pan.

Diseño de diseño del circuito: planificación del diseño en la PCB.Los LED se pueden organizar en un círculo o en cualquier patrón creativo, como iniciales u otros diseños.

Conecte IC 555: Conecte la salida (salida del reloj) de IC 555 a la entrada del reloj (PIN-14) de IC 4017.

Conecte los LED al IC 4017: conecte cada pin de salida del IC 4017 al terminal positivo del LED, y conecte el terminal negativo de cada LED al suelo.

Encienda y prueba: encienda el circuito y realice pruebas iniciales.Ajuste la configuración de frecuencia en IC 555 para ajustar el patrón LED de parpadeo para que coincida con el diseño previsto.

Precauciones para la operación real

Consideraciones de diseño: preste mucha atención al diseño y la calidad de la soldadura de los LED, ya que estos factores pueden afectar significativamente el atractivo visual y la estabilidad funcional de la pantalla final.

Ajuste de componentes: las resistencias y condensadores conectados al IC 555 determinan la frecuencia y la estabilidad de los pulsos del reloj, lo que afectó el flujo y el ritmo de la secuencia LED.

Protocolo de prueba: durante la fase de prueba, cada conexión se inspecciona cuidadosamente para garantizar que no haya pantalones cortos o conexiones sueltas que puedan causar un comportamiento errático o un mal funcionamiento del circuito.

Construya un circuito de luz en ejecución con IC 4017 e IC 555

El circuito de luz de conducción utilizando IC 4017 e IC 555 es un proyecto de ejemplo que demuestra un control de luz secuencial.Esta configuración es educativa y ampliamente aplicable, utilizando el IC 555 como generador de pulso de reloj y el IC 4017 para controlar la activación secuenciada de un LED u otra carga eléctrica.

Detalles del diseño del circuito

Configuración de IC 555: cuando se configura en modo Astable, el IC 555 crea una señal de reloj cuya frecuencia se puede cambiar utilizando una resistencia variable.Este ajuste permite al operador variar la velocidad de flash LED, lo que hace que el circuito sea adecuado para una variedad de aplicaciones visuales y funcionales.

IC 4017 Configuración de salida: para cada pulso de reloj desde IC 555, IC 4017 mueve su salida de un pin al siguiente.Sus potentes capacidades de conteo y decodificación le permiten alimentar los LED directamente o administrar cargas más grandes, como luces de cartelera comerciales, a través de un TRIAC controlado por optocopler.

Construcción del sistema de energía

Transformador de baja hacia abajo y rectificador de puente: primero se usa un transformador de paso hacia abajo para bajar la alimentación de CA a un voltaje más bajo, y luego se usa un rectificador de puente para convertirlo a CC para alimentar el circuito.

Condactor de filtro: los condensadores de filtro integrados suavizan la salida de CC del rectificador, minimizan los picos de ruido y voltaje, y garantizan un funcionamiento constante del IC 555 e IC 4017.

Pasos de operación

Ensamble la placa de circuito: corrija IC 555 e IC 4017 en la placa PCB universal.Posición y soldadura adecuadamente los LED y otros componentes según el diagrama de circuito.

Ajuste la frecuencia del reloj: inserte una resistencia variable para ajustar la frecuencia de salida del IC 555. Este control le permite personalizar la velocidad a la que se ejecutan los efectos de iluminación.

Conecte el optoacopler y el triac: este paso es necesario para aplicaciones que requieren el control de cargas de energía más altas, como accesorios de iluminación grandes u otros equipos eléctricos.

Prueba y ajuste: después de que se complete el ensamblaje, pruebe el circuito para asegurarse de que todas las conexiones sean correctas y funcionales.Atrae la frecuencia del reloj y verifique la secuencia correcta de activación de cada LED y carga.Esta fase de prueba confirma que el circuito funciona sin problemas y cumple con las especificaciones requeridas.

Aplicación de IC CD4017

IC CD4017 es un contador de décadas conocido por su versatilidad y confiabilidad, lo que lo convierte en un componente indispensable en aplicaciones electrónicas simples y complejas.Este circuito integrado sobresale en una variedad de entornos que van desde proyectos educativos hasta complejos sistemas industriales.

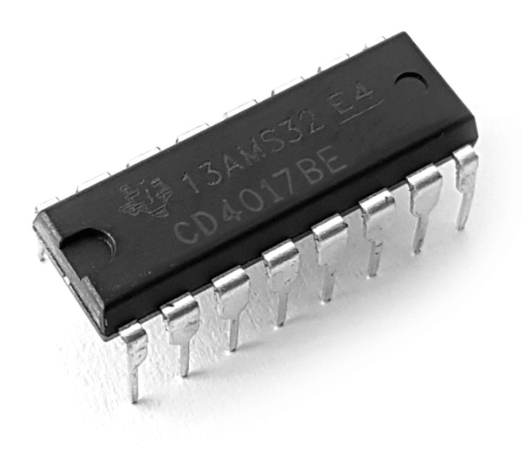

Figura 11: IC 4017

Panel de control del automóvil: IC CD4017 controla la secuencia de luces indicadoras.Es particularmente importante en sistemas como señales de giro y luces de advertencia, donde administra el tiempo y la secuencia de luces intermitentes.Esto no solo mejora la seguridad operativa del vehículo, sino que también mejora la intuitividad de la interfaz de usuario, lo que facilita que el conductor responda correctamente a las indicaciones del tablero.

Equipo médico: IC CD4017 se usa ampliamente en instrumentos de prueba automáticos y otros equipos.Controla los motores paso a paso, que son una parte integral de las operaciones secuenciales dentro del dispositivo, desde procesar la muestra hasta mostrar los resultados.Este control preciso aumenta la precisión y confiabilidad de las pruebas médicas, asegurando que cada paso del proceso se realice en el orden correcto.

Automatización de inicio y comercial: IC CD4017 es un componente central de los sistemas de automatización de hogares y empresas, responsables de dirigir operaciones de conmutación complejas.A menudo se integra en interruptores remotos y táctiles y sistemas de control del temporizador, lo que ayuda a mejorar las características como la iluminación automática y las transiciones de escenas en los hogares inteligentes.Esta característica permite esquemas de control complejos que se pueden personalizar a requisitos ambientales o de usuario específicos.

Proyectos educativos y de entretenimiento: el IC CD4017 es un elemento básico en kits educativos y proyectos de pasatiempos, que ayuda a comprender los principios del circuito digital a través de aplicaciones prácticas.Los proyectos comunes incluyen cazadores LED y conmutadores activados por voz, que no solo demuestran las capacidades de conteo y secuenciación del IC, sino que también permiten a los estudiantes y aficionados profundizar en la lógica digital, la decodificación de señales y el diseño general del circuito.

Conclusión

El IC 4017 no es solo un poderoso contador decimal, su amplia gama de aplicaciones y un rendimiento potente lo convierten en una parte indispensable del diseño electrónico y los experimentos.Desde proyectos de visualización LED básicos hasta sistemas de automatización complejos, la configuración flexible y el rendimiento eficiente del IC 4017 aseguran una operación confiable en una variedad de entornos.A través de la discusión en este artículo, no solo tenemos una comprensión profunda de los detalles técnicos y el principio de funcionamiento de IC 4017, sino que también demostramos su potencial diversificado en aplicaciones prácticas.Para los diseñadores que buscan implementar funciones precisas de conteo y control en proyectos electrónicos, el IC 4017 proporciona una solución eficiente y rentable, ideal para permitir diseños innovadores y experimentos tecnológicos.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo reiniciar IC 4017?

Para restablecer el IC 4017, que es un contador/divisor de década con 10 salidas decodificadas, simplemente necesita aplicar una señal alta (nivel lógico "1") a su pin de reinicio (pin 15).Aquí le mostramos cómo hacerlo paso a paso:

Identifique el pasador de reinicio: Localice el pin 15 en el IC, que es el pin de reinicio.

Configure una conexión: conecte este PIN a una fuente que pueda entregar una señal alta.Puede usar un interruptor de botón simple que, cuando se presiona, conecta el pin al voltaje de la fuente de alimentación (VDD).

Active el reinicio: presione el botón para enviar una señal alta al PIN 15. Esto restablecerá inmediatamente el IC, haciendo que el PIN 0 (Q0) sea alto y todos los demás pasadores de salida bajos.

Suelte el botón: una vez que suelte el botón, asegúrese de que el pin de reinicio no flote;Debe conectarse al suelo a través de una resistencia desplegable o permanecer en estado bajo hasta que se necesite el siguiente reinicio.

2. ¿Por qué se usa IC 4017 en el interruptor de aplausos?

El IC 4017 se usa en los circuitos de interruptor de Clap debido a su capacidad para recorrer sus salidas con cada pulso que recibe.En un interruptor de aplause:

Detección de sonido: un micrófono detecta el sonido de un aplauso y lo convierte en un pulso eléctrico.

Procesamiento de señal: este pulso desencadena otro componente como un temporizador de 555 configurado en modo monoestable, que luego envía un pulso limpio y corto al IC 4017.

Activación de salida secuencial: cada pulso recibido por el IC 4017 hace que mueva su alta salida de un pin a la siguiente en secuencia.Esto lo hace ideal para controlar múltiples dispositivos (como lámparas) secuencialmente con cada aplauso.

Simplicidad y eficiencia: el IC permite el control de hasta 10 salidas, lo que lo hace compacto y eficiente para cambiar de aplicaciones sin necesidad de múltiples interruptores individuales o cableado complejo.

3. ¿Cuál es el voltaje máximo de 4017?

El voltaje máximo que se puede aplicar al IC 4017 es típicamente alrededor de 15 voltios para versiones CMOS estándar del IC.Aquí están los detalles:

Restricciones de la fuente de alimentación: el IC funciona de manera segura dentro de un rango de suministro de alimentación de 3V a 15V.Exceder este rango puede dañar el IC.

Condiciones de operación recomendadas: para un rendimiento y longevidad óptimos, es aconsejable operar el IC a voltajes cercanos a 10V cuando sea posible.

V ariat iones: tenga en cuenta que los diferentes fabricantes pueden producir versiones del IC 4017 que pueden soportar diferentes voltajes máximos, por lo que siempre verifique la hoja de datos específica para el fabricante del IC para obtener la información más precisa.
