Cómo funcionan los motores ECM: componentes, beneficios y aplicaciones HVAC
2025-05-20 9973

Un motor conmutado electrónicamente, o ECM, es un tipo moderno de motor comúnmente utilizado en sistemas HVAC y otras aplicaciones de ahorro de energía.En este artículo, aprenderá cómo se construyen los motores ECM, cómo funcionan, las aplicaciones de motor ECM y por qué son mejores que los tipos de motor más antiguos.

Catalogar

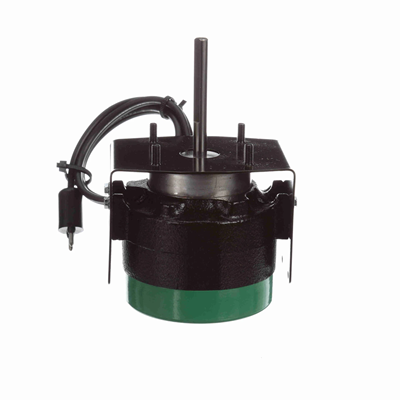

Figura 1. Motor conmutado electrónicamente (ECM)

¿Qué es el motor conmutado electrónicamente (ECM)?

Un motor conmutado electrónicamente (ECM) es un motor de CC sin escobillas que utiliza control electrónico para administrar su velocidad y par.A diferencia de los motores tradicionales, que dependen de cepillos mecánicos, el motor ECM usa circuitos electrónicos para cambiar la corriente a través de los devanados del motor.

Este motor de CC sin escobillas está diseñado para una operación de velocidad variable y alta eficiencia energética.Su capacidad para ajustar el rendimiento en función de las demandas en tiempo real las hace ideales para sistemas que requieren operación silenciosa y ahorro de energía.ECM Motor es un motor inteligente ampliamente utilizado en diversas industrias.

Es uno de los motores HVAC utilizados en sistemas HVAC, unidades de refrigeración y electrodomésticos industriales y residenciales.El sistema de control incorporado permite a los ECM responder a las cargas y condiciones ambientales cambiantes, ayudando a reducir el consumo de energía y mejorar la confiabilidad.

Componentes de motores conmutados electrónicamente

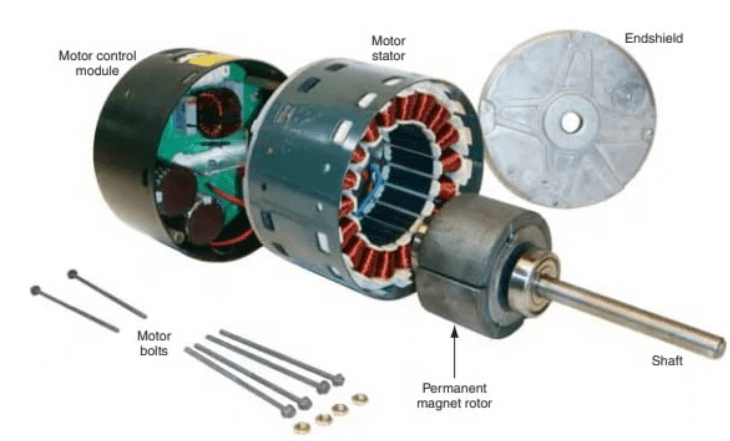

Figura 2. Partes de motores conmutados electrónicamente

A continuación se muestran los componentes principales del motor ECM y cómo funcionan juntos:

• Módulo de control del motor. Montado en la parte trasera del motor, este módulo gestiona la conversión y el control eléctrico.Comienza convirtiendo la potencia de corriente alterna (AC) estándar, ya sea 120 V o 240V, en la corriente continua (DC).Luego, utiliza un método llamado Modulación de ancho de pulso (PWM) para producir una señal de CC trifásica.Esta señal determina qué tan rápido y cuán con fuerza gira el motor, según los comandos de la placa de control del sistema HVAC.El módulo de control asegura que el motor responda suavemente y eficientemente a cambiar las necesidades de flujo de aire o temperatura.

• Estator del motor. El estator es la sección estacionaria del motor que rodea el rotor.Contiene una serie de bobinas de cobre estrechamente heridas.Estas bobinas reciben la salida de CC trifásica del módulo de control.A medida que la corriente fluye a través de las bobinas en una secuencia cronometrada, genera un campo magnético giratorio dentro del estator.Este campo giratorio es lo que impulsa el rotor a girar, creando el movimiento mecánico central del motor.

• Rotor de imán permanente. Posicionado dentro del estator, el rotor contiene un conjunto de imanes permanentes.Cuando el campo magnético del estator gira, interactúa directamente con los postes magnéticos en el rotor, lo que hace que gire.Este movimiento está alineado con el momento de las señales electrónicas, asegurando la rotación controlada y eficiente.El rotor está vinculado mecánicamente al eje, por lo que su rotación impulsa directamente componentes conectados como ventiladores o sopladores.

• eje. El eje del motor ECM es una varilla sólida que corre a través del centro del motor y se conecta al rotor.A medida que el rotor gira, el eje gira con él.Este eje giratorio ofrece energía mecánica a piezas externas, como las cuchillas del ventilador, empujando el aire a través de conductos en los sistemas HVAC.Es el enlace clave entre el movimiento interno del motor y el equipo que alimenta.

• Endshield. También conocido como la tapa del motor, el campo final cubre la parte trasera del motor.Admite la alineación interna manteniendo el eje y los rodamientos en su lugar, reduciendo el desgaste y manteniendo un espaciado preciso entre los componentes.Además del soporte estructural, ayuda a proteger el interior del motor del polvo y el estrés mecánico.

• Bollos de motor .Estos sujetadores mantienen unidos los componentes del motor, lo que garantiza el módulo de control, el estator, el campo de extremo y otras partes internas.Al mantener el ensamblaje apretado, los pernos reducen la vibración y evitan la desalineación durante la operación.

Operación de trabajo de motores conmutados electrónicamente

Un motor conmutado electrónicamente (ECM) utiliza un microprocesador incorporado para ajustar automáticamente la velocidad y el par en función de las demandas del sistema.A diferencia de los motores tradicionales, un ECM responde continuamente a los cambios en tiempo real en el flujo de aire y la presión estática.Cuando el flujo de aire está restringido, como por filtros obstruidos o una mayor demanda de enfriamiento en los días calurosos, aumenta la presión estática.El ECM detecta esto y aumenta la velocidad del motor para mantener el flujo de aire constante, medido en pies cúbicos por minuto (CFM).Este ajuste en tiempo real mejora la eficiencia energética, reduce la tensión en el sistema y ayuda a mantener el rendimiento durante los períodos de alta demanda.Al mantener el flujo de aire estable incluso en condiciones desafiantes, el ECM mejora tanto la confiabilidad como la eficiencia general de HVAC.

Para comprender mejor cómo se activa este rendimiento adaptativo, echemos un vistazo a cómo el motor ECM comienza y recibe señales dentro de una configuración típica de HVAC.

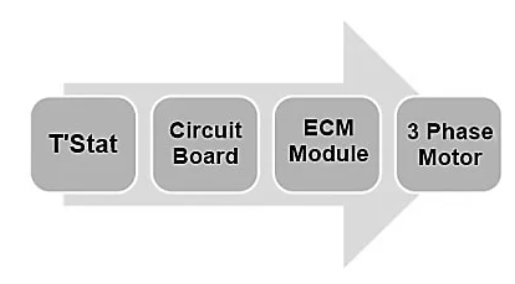

Figura 3. Diagrama de proceso de trabajo de motor ECM

Control y secuencia de arranque en sistemas HVAC

El diagrama de flujo anterior muestra la ruta de control típica de cómo funciona un motor conmutado electrónicamente (ECM) en un sistema HVAC.Comienza con el termostato (T’stat).Cuando hay una demanda de calentamiento o enfriamiento, el termostato cierra el circuito y envía una señal de 24 voltios a la placa de circuito.Esta placa procesa la entrada y envía instrucciones al módulo ECM, que controla el comportamiento del motor.

El módulo ECM luego activa el motor trifásico, lo que lo establece en una velocidad programada o una tasa de flujo de aire.En lugar de comenzar abruptamente, el motor aumenta gradualmente durante 5 a 8 minutos.Este enfoque de arranque suave reduce el estrés mecánico y promueve una operación más suave.Una vez que se alcanza la temperatura objetivo del termostato, el motor se ralentiza hacia abajo y se detiene, y el interruptor del ventilador vuelve al modo automático.Esta secuencia garantiza un rendimiento de HVAC de eficiencia energética y confiable.

Diferentes tipos de motor ECM

Los motores ECM se pueden clasificar en función de su configuración de construcción y control.

• Rotor interno con conmutación electrónica - En este tipo, el rotor se encuentra dentro del estator.Se usa comúnmente en aplicaciones de alta velocidad como bombas y ventiladores axiales.Su diseño compacto admite enfriamiento eficiente y rendimiento estable a altas RPM.

• Rotor externo con conmutación electrónica - Un ECM del rotor exterior presenta un rotor que envuelve alrededor del estator, proporcionando un alto par a bajas velocidades y una operación tranquila.Se usa comúnmente en los motores del ventilador ECM para los sistemas HVAC, donde controla eficientemente el flujo de aire según la demanda.Este diseño lo hace ideal para sopladores, ventiladores y otras aplicaciones de movimiento de aire, ofreciendo ahorros de energía y un rendimiento sin problemas.

• ECM integrado (motor + controlador) - Esta versión integra el controlador electrónico en la carcasa del motor.Simplifica la instalación y el cableado, lo que lo hace popular en sistemas HVAC, refrigeradores y unidades de ventilación.El diseño compacto reduce el control del espacio y las líneas de corriente.

• ECM separado (controlador externo) - En esta configuración, el controlador es externo al motor.Esto permite un mantenimiento más fácil y actualizaciones flexibles, lo que lo hace adecuado para sistemas industriales que requieren un control e integración precisos.

• Motor conmutado electrónicamente de una sola fase - Diseñado para la potencia de CA doméstica estándar, los motores ECM monofásicos se utilizan en electrodomésticos como aires acondicionados, refrigeradores y ventiladores.Ofrecen un rendimiento eficiente con una amplia compatibilidad residencial.

• Motor de conmutación electrónica trifásica - Estos motores operan con potencia de CA trifásica y se utilizan en entornos comerciales e industriales.Ofrecen una mayor eficiencia, mayor potencia de salida y son ideales para equipos de servicio pesado como sistemas de HVAC grandes y maquinaria de fabricación.

A continuación se muestran su tabla de comparación:

Tipo	Rotor Colocación	Controlador Configuración	Aplicaciones	Llave Ventaja
ECM del rotor interno	Estator interior	Interno o externo	Bombas, ventiladores axiales	Enfriamiento compacto y eficiente
ECM del rotor exterior	Alrededor del estator	Generalmente interno	HVAC sopladores, fanáticos de flujo cruzado	Alto par, operación tranquila
ECM integrado	Varía	Incorporado	HVAC, electrodomésticos	Instalación fácil, ahorro de espacio
ECM separado	Varía	Externo	Sistemas industriales	Control flexible, fácil mantenimiento
ECM monofásico	Varía	Varía	Electrodomésticos	Funciona con energía de CA estándar
ECM trifásico	Varía	Varía	HVAC industrial, maquinaria	Alto rendimiento y eficiencia

¿Dónde usar motor conmutado electrónicamente?

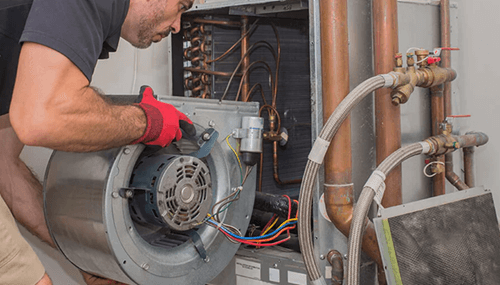

Figura 4. Instalación de un motor de ventilador ECM dentro de una unidad de controlador de aire HVAC

Los motores conmutados electrónicamente (ECM) se utilizan ampliamente en aplicaciones que exigen alta eficiencia energética, operación tranquila y control de velocidad variable.Su adaptabilidad y bajo mantenimiento los hacen ideales para uso residencial e industrial.

Sistemas HVAC

Estos motores de CC sin escobillas se usan comúnmente en sistemas de calefacción, ventilación y aire acondicionado.Son sopladores y ventiladores, ajustando la velocidad automáticamente para mantener el flujo de aire constante al tiempo que reducen el consumo de energía.

Unidades de refrigeración

En la refrigeración comercial y residencial, los motores EC ayudan a mantener temperaturas estables y mejorar la eficiencia al adaptarse a las demandas de enfriamiento.

Equipo industrial

Las industrias usan ECM Motor en bombas, transportadores y sistemas automatizados donde el control de velocidad preciso y los costos de energía reducidos son esenciales.

Electrodomésticos

Los electrodomésticos modernos, como las lavadoras, lavavajillas y secadoras, utilizan motores EC para ofrecer una operación suave y tranquila y un rendimiento optimizado en diferentes condiciones de carga.

Aplicaciones automotrices

Funciones de soporte de motor ECM como dirección asistida eléctrica, ventiladores de enfriamiento y sopladores de HVAC, mejorar la eficiencia del vehículo y reducir el desgaste mecánico.

Sistemas de energía renovable

Son adecuados para aplicaciones de energía solar y eólica, que ofrecen un rendimiento eficiente y confiable con un mantenimiento mínimo.

¿Por qué usar motor conmutado electrónicamente?

A continuación se presentan algunos de los beneficios de ECM Motors y por qué su elección preferida en muchas industrias:

• Mayor eficiencia - En un sistema HVAC casero típico, cambiar a un motor ECM puede cortar la energía utilizada por el ventilador en más del 50%.Esto se debe a que los ECM usan energía de manera más eficiente y pueden cambiar su velocidad en función de lo que el sistema necesita.Los motores de ECM son aproximadamente un 80% eficientes, mientras que los motores PSC estándar son solo aproximadamente un 60% de eficiencia.Esta mejor eficiencia ayuda a todo el sistema HVAC a funcionar de manera más efectiva, incluidas piezas como manejadores de aire, hornos y condensadores.

• Operación más fría - Los motores conmutados electrónicamente se enfrían, por lo que agregan menos calor al flujo de aire.Esto hace que el sistema sea más eficiente y ayuda a mantener una temperatura interior más cómoda.

• Mejor control de humedad - Cuando se programan con velocidades de aire más bajas o variables durante los ciclos de enfriamiento, el motor ECM ayuda a reducir la humedad interior de manera más efectiva que los motores de velocidad constante.

• Inicio y detenerse suave - El motor ECM aumenta lentamente al inicio y hacia abajo al apagar.Esta operación suave reduce la tensión en las piezas mecánicas como las ruedas del ventilador y las cuchillas del ventilador, evita las ráfagas repentinas de flujo de aire y tranquiliza el sistema.El ciclismo es tan suave que muchos usuarios no se darán cuenta cuando el sistema se enciende o desactiva.

• Rodamientos duraderos - Motor ECM Use los rodamientos de bolas estándar, que ofrece una larga vida útil y la capacidad de manejar cargas más pesadas.

• Control de velocidad flexible - Puede ajustar las velocidades del motor ECM en un amplio rango para que coincidan con las necesidades de calefacción, enfriamiento o presión del condensador.Esta flexibilidad garantiza un rendimiento constante en diversas condiciones.

• Configuración precisa del flujo de aire - La mayoría de los motores de ECM son establecidos en fábrica para entregar 400 cfm por tonelada, pero se pueden ajustar fácilmente, como 350 cfm por tonelada, para una mejor eliminación de humedad.Las aplicaciones de los fanáticos del condensador a menudo requieren un mayor flujo de aire, que los ECM también pueden admitir.

• Filtración de aire mejorada - Las velocidades de aire más lentas o variables ayudan a los filtros de aire a capturar más polvo.Si bien esto mejora la calidad del aire, también significa que los filtros pueden obstruir más rápido y necesitar un reemplazo regular.Las altas velocidades de aire, por otro lado, pueden empujar el polvo más allá del filtro.

• Compensa por problemas menores de conductos - Aunque no está diseñado para conductos deficientes, el motor ECM aún puede mantener un buen flujo de aire en conductos ligeramente de tamaño menor, ayudando a evitar las ineficiencias del sistema.

Motor conmutado electrónicamente versus motores tradicionales

Característica	ECM (Motor conmutado electrónicamente)	Tradicional Motor (PSC / inducción)
Tipo	Motor de CC sin escobillas con electrónica control	Motor de CA con mecánico o condensador comenzar
Eficiencia	Altamente eficiente (hasta el 80% o más)	Menor eficiencia (generalmente alrededor del 60%)
Control de velocidad	Variable y preciso a través de electrónica control	Operación fija o de velocidad limitada
Uso de energía	Ajusta la potencia basada en la demanda, ahorrando energía	Consume plena potencia independientemente de la carga
Nivel de ruido	Corre en silencio debido a un elemento electrónico suave traspuesta	Operación más fuerte debido a una alta constante velocidad
Durabilidad	Duradero, con menos partes móviles	Vida más corta debido al desgaste mecánico
Salida de calor	Genera menos calor, mejorando en general rendimiento del sistema	Produce más calor, lo que puede reducir eficiencia del sistema
Costo inicial	Mayor costo inicial	Costo de compra más bajo
Necesidades de mantenimiento	Mantenimiento mínimo;Menos desgaste componentes	Requiere un mantenimiento más frecuente (por ejemplo, pinceles, tapas)
Aplicaciones comunes	Sistemas HVAC, ventiladores, sopladores, refrigeración, diseños de ahorro de energía	Modelos HVAC más antiguos, electrodomésticos básicos

Conclusión

ECM son motores potentes e inteligentes que usan menos energía, hacen menos ruido y duran más que los motores tradicionales.Pueden cambiar su velocidad para mantener los sistemas funcionando sin problemas, incluso cuando las condiciones cambian.Debido a estos beneficios, los motores ECM ahora se usan en muchos hogares e industrias.
