Guía integral para la IC de protección de batería DW01A: Características, aplicaciones e información de diseño
2024-12-05 13347

Al profundizar en los elementos fundamentales de los sistemas de gestión de baterías, el DW01A emerge como una herramienta fundamental diseñada para proteger contra los peligros del flujo de corriente extrema, junto con los peligros de sobrecarga y sobrecarga.Se destaca en la reducción de la corriente de espera, reflejando un esfuerzo consciente para extender la duración de la batería, una preocupación fundamental en nuestros estilos de vida cada vez más móviles.

Catalogar

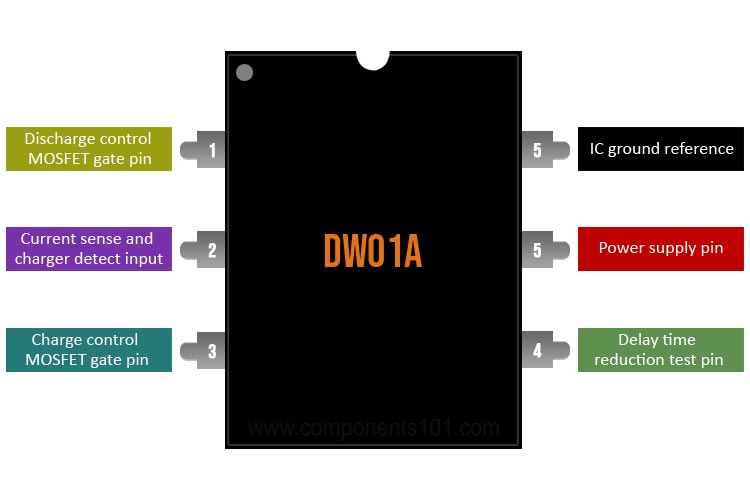

Examen mejorado de la configuración de PIN DW01A

Características y especificaciones

Salvaguardas de sobrecarga y diseño de precisión

Este circuito integrado incorpora un mecanismo de salvaguardia de sobrecarga a 4.3 V, lo que alcanza un nivel de precisión de ± 50mV.Con la precisión como aspecto fundamental, ayuda a promover la durabilidad y la seguridad de las baterías al evitar el daño por sobrecarga.Los umbrales de voltaje precisos nutren el funcionamiento ideal de los dispositivos que funcionan con baterías, particularmente en sectores donde las complejidades de gestión de energía no pueden pasarse por alto.

Optimización de la corriente inactiva

Diseñado de manera eficiente para mantener una corriente inactiva baja de 3 µA, este dispositivo cumple con las demandas de aplicaciones sensibles a la potencia al reducir sustancialmente los desechos de energía durante los modos de espera.En soluciones inteligentes y conscientes de la energía y aplicaciones de IoT, limitar la corriente inactiva juega un papel fundamental en la extensión de la duración de la batería, un desafío común para los especialistas en el campo.

Umbrales de detección de sobrecorriente dual

Amueblados con umbrales duales para detectar sobretensiones actuales, el IC mejora la protección al administrar diferentes niveles de sobrecorriente.Este enfoque en capas permite la evaluación refinada de posibles irregularidades, promoviendo operaciones más seguras en diversas condiciones.La capacidad de acomodar múltiples umbrales se alinea con las necesidades prácticas identificadas en entornos operativos versátiles, donde se producen con frecuencia los requisitos de potencia fluctuantes y los aumento.

Mecanismos de retraso con generación interna

Los mecanismos de retraso generados internamente del circuito juegan un papel en la estabilización del sistema evitando los desencadenantes falsos durante los eventos transitorios.Esta característica refuerza la confiabilidad necesaria para salvaguardar la funcionalidad del dispositivo en medio de condiciones de potencia inestables.La inclusión de estos mecanismos de retraso muestra el ingenio de ingeniería dirigido a reforzar la resiliencia del sistema contra el ruido eléctrico y las perturbaciones breves.

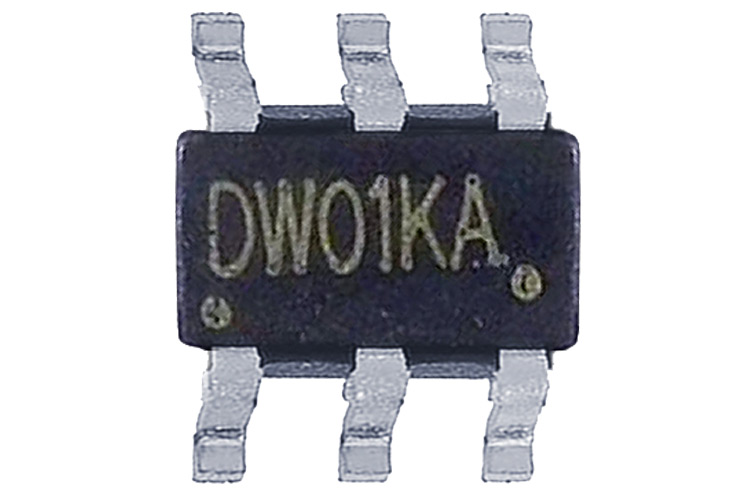

Configuración del paquete SOT-23-6

Ubicado en el paquete compacto SOT-23-6, el IC se alinea con las demandas de la electrónica moderna que priorizan el espacio y la eficiencia del ensamblaje.Su embalaje admite un cambio hacia la miniaturización, atiende a los requisitos de los diseños de circuitos de alta densidad y propina el progreso en los mercados de tecnología portátiles y portátiles.

Equivalentes de DW01A

AP9101CXXX-ANTRG1

Otros IC de protección de la batería

AP9101CAK6-ANTRG1

Implementación y aplicaciones del DW01A

Vista integral de las capacidades DW01A

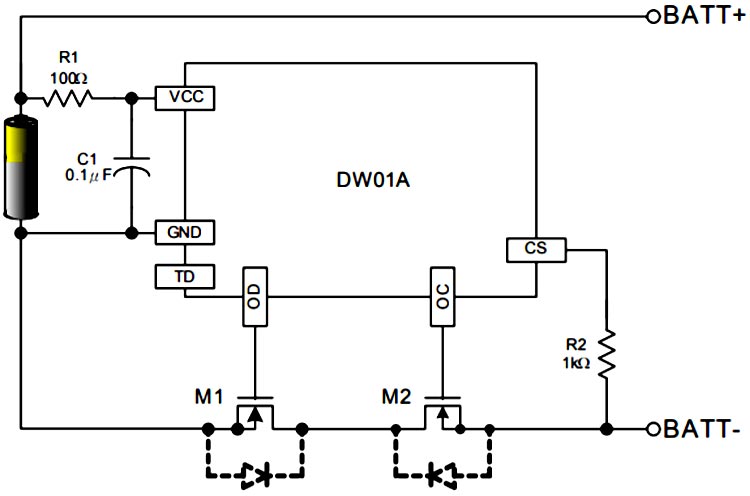

El DW01A ChIP integra magistralmente las salvaguardas de sobretensión, subvoltaje y sobrecorriente, que ofrece una solución refinada para una gestión eficiente de energía.La integración de estas funciones en un componente singular centrado en el usuario simplifica los diseños de circuitos y mejora la confiabilidad.Con la necesidad de componentes externos mínimos, simplemente dos MOSFET y un puñado de elementos pasivos, el DW01A se agiliza más los procesos de diseño.Esta reducción no solo disminuye la factura de materiales, sino que también disminuye el espacio de la junta requerido, satisfaciendo las demandas de la era moderna de electrónica compacta.

Especificaciones eléctricas y mecanismos de protección

Central a su funcionalidad son los umbrales de voltaje establecidos: 4,3 V guardias contra la sobrevoltaje, mientras que 2.4V previene las ocurrencias de subtensión.Estos parámetros se alinean estrechamente con los estándares de la industria para los sistemas de gestión de baterías de iones de litio, promoviendo tanto la compatibilidad como la seguridad.Tras la restauración de voltaje a 4.1V desde la sobretensión y 3.0V de la subtensión, el sistema reanuda suavemente las operaciones normales, asegurando así la función continua.Además, está disponible la protección mejorada a través de la detección de sobrecorriente y cortocircuito;Cuando la corriente aumenta por encima de 150mV o el voltaje excede 1.2V desde la referencia de tierra, el IC desconecta de inmediato la carga.

En el lado práctico, calcular el MOSFET en la resistencia, RDS (ON), juega un papel fundamental.Usar la expresión RDS (ON) = VTH/(2ith), donde VTH denota el umbral de sobrecorriente, es esencial para el manejo de la corriente experta.Esto garantiza que los MOSFET seleccionados administren la carga de energía esperada de manera eficiente, generando un calor mínimo, manteniendo así la eficiencia general del circuito y la vida útil.

Aplicaciones

El DW01A juega un papel integral en la mejora de la vida útil y la confiabilidad de las baterías de iones de litio de células monitoreadas al protegerse contra condiciones como sobretensión, subtensión y corriente excesiva.

Protección de baterías en diversos casos de uso

La protección de la batería de iones de litio se extiende a través de una amplia gama de aplicaciones, incluida la electrónica de consumo y los vehículos eléctricos, donde los problemas de la batería pueden provocar mal funcionamiento del dispositivo o preocupaciones de seguridad.El DW01A ayuda a mitigar estos problemas con una estrategia de protección firme, influyendo en la facilidad y la tranquilidad del usuario.

Protección contra sobretensión

Cuando surge la sobrevoltaje, a menudo de la carga sostenida o el uso incorrecto del cargador, plantea una amenaza para la integridad de la batería.El vigilante DW01A monitorea el voltaje, interviniendo para cortar la batería al detectar un alto voltaje, asegurando así su salud.En la industria, tales medidas de protección en los teléfonos inteligentes han evitado constantemente numerosos desafíos de gestión de energía.

Protección contra la subtensión

La descarga excesiva de la batería puede causar problemas, lo que puede provocar daños irreparables.El DW01A evita que la batería caiga por debajo de los umbrales de voltaje establecidos al desconectar el circuito, defendiendo así su estado funcional.Esto es similar a establecer una salvaguardia, similar a la forma en que los fabricantes diseñan zonas de amortiguación para proteger los sistemas de dispositivos.

Protección contra sobrecorriente

El riesgo de sobrecalentamiento y daños por la corriente excesiva puede amenazar tanto la batería como otras partes cercanas.El DW01A reduce el flujo de corriente para evitar estos incidentes, adaptándose a los cambios en los patrones de uso.En la industria automotriz, tales salvaguardas son cruciales para reducir los riesgos en escenarios de alta demanda como la operación de vehículos eléctricos.

Expandiéndose a nuevas fronteras

Además de la electrónica tradicional, la confiabilidad y seguridad de DW01A en la gestión de energía se adoptan en los sectores emergentes.Desde dispositivos médicos portátiles hasta tecnología portátil avanzada, asegurando que la protección robusta de la batería admite tanto el rendimiento del producto como la satisfacción del usuario.Las experiencias en estas áreas resaltan cómo el mantenimiento de la integridad de la batería fomenta el éxito del producto.
