Diferencias entre TDA7377 y TDA7388
2024-08-02 13695

Entre los componentes centrales del equipo de audio, los amplificadores sin duda ocupan una posición crucial.Sirviendo como el conductor de las señales de audio, ejercen una influencia directa en la calidad del sonido.Dentro de la amplia gama de amplificadores disponibles, los IC de amplificadores de audio de clase AB de clase AB disfrutan de una popularidad generalizada en el mercado actual.Este artículo tiene como objetivo proporcionar una exploración extensa de TDA7377 y TDA7388, dos amplificadores de audio de potencia de clase AB representativos.

Catalogar

¿Qué es un amplificador?

Un amplificador es un dispositivo electrónico que aumenta la potencia de una señal (un voltaje o corriente variable en el tiempo) y consiste en un tubo o transistor, un transformador de potencia y otros componentes eléctricos.Es un circuito electrónico de dos puertos que utiliza alimentación de una fuente de alimentación para aumentar la amplitud (amplitud de un voltaje o corriente) de una señal aplicada a su entrada, produciendo así una señal de amplitud proporcionalmente mayor en su salida.Se utiliza en varios dispositivos, como televisión, radio, radar, comunicaciones y control automático.

Descripción general de TDA7377

El TDA7377, un innovador amplificador de potencia de audio de 2x30w de 2x30W fue desarrollado inicialmente por STMicroelectronics.Este amplificador encuentra una aplicación extensa en el ámbito de los sistemas de audio de automóviles.Una de sus características notables es su flexibilidad, ya que se puede configurar para entregar audio a varias configuraciones.Se puede emplear con salidas de doble puente, alimentando de manera eficiente dos altavoces, o se puede usar con salidas de un solo extremo sin marcar, que atiende a cuatro altavoces.

Cuenta con una estructura de etapa de salida profesional y totalmente complementaria.Este diseño único asegura que incluso cuando se opere a altos niveles de potencia, la salida permanece libre de distorsión, garantizando una experiencia de audio excepcional.Además, este amplificador está equipado con cuatro canales independientes, que ofrece una inmensa versatilidad en las configuraciones de audio.Se puede usar en aplicaciones de modo único o puente, acomodando cuatro o dos altavoces, dependiendo de sus requisitos específicos.El TDA7377 tiene especificaciones impresionantes, con una corriente de drenaje estático máximo de 150 mA, un voltaje de compensación de salida de 150 mV y una pérdida de potencia estática de 90dB, todas contribuyendo a su rendimiento y confiabilidad excepcionales.

Reemplazo y equivalente

• LM386

• TDA2030

• TDA7297

• TDA7379

Descripción general de TDA7388

El TDA7388 El amplificador de audio se clasifica como un amplificador AB de clase y se utiliza principalmente en la industria automotriz, particularmente en radios de automóviles.Este componente versátil se encuentra en el paquete Flexiwatt25, con una capacidad de disipación de potencia de 80 vatios y una notable ganancia de 26 decibelios.Operando en un solo voltaje de fuente de alimentación de 14.4 voltios, el TDA7388 emplea tecnología de amplificación MOSFET para proporcionar un potente amplificador de potencia de alta fidelidad de 4 canales con una salida de 41 vatios por canal.Este amplificador está diseñado para ofrecer una calidad de audio excepcional, con baja distorsión, ruido mínimo y resistencia impresionante a la interferencia.

El amplificador también incorpora varias características protectoras, incluidas salvaguardas contra circuitos cortos de salida de CA y CC, así como protección de temperatura.Estos mecanismos de protección aseguran la durabilidad y la confiabilidad del dispositivo, lo que lo convierte en una opción ideal para exigir aplicaciones automotrices.El pin TDA7388 es totalmente compatible con el TDA7388/TDA7384/TDA7386 del semiconductor italiano original.Esta compatibilidad facilita la facilidad de integración y permite una intercambiabilidad perfecta con otros componentes, simplificando los procesos de diseño y fabricación para ingenieros y desarrolladores de la industria de audio automotriz.

Reemplazo y equivalente

• E-TDA7386

• E-TDA7566

• TDA7854

• TB2941HQ

• TDA7561

• TDA7851F

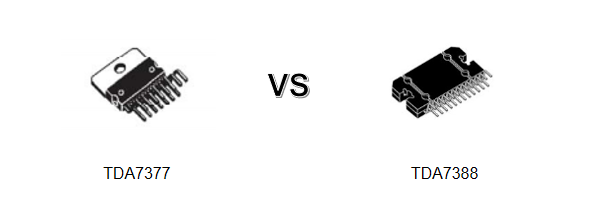

TDA7377 vs TDA7388: Símbolo

TDA7377 vs TDA7388: Parámetros técnicos

TDA7377 vs TDA7388: Características

Características de TDA7377

• amplia gama de aplicaciones: adecuada para varios sistemas de audio, que incluyen teatros para el hogar, audio de automóviles, etc.

• Menos componentes periféricos: TDA7377 tiene un diseño compacto y requiere menos componentes periféricos, simplificando el diseño y el proceso de producción del circuito.

• Salida de potencia: el chip de procesamiento de audio TDA7377 adopta un diseño de salida de potencia de cuatro vías dual, lo que le permite impulsar sistemas de altavoces a gran escala.Este poderoso chip garantiza un excelente rendimiento de audio en cualquier entorno.

• Bajo costo: al garantizar el rendimiento, su costo es relativamente bajo, lo que lo convierte en un chip de amplificador de potencia de audio rentable.

• Tamaño pequeño y peso ligero: gracias a sus componentes periféricos mínimos, el dispositivo cuenta con un diseño compacto y liviano, que sirve para minimizar efectivamente sus dimensiones y peso generales.

• Alta eficiencia y baja distorsión: TDA7377 tiene las características de alta eficiencia y baja distorsión, lo que puede mantener la calidad de las señales de audio y evitar la distorsión o el ruido.

Características de TDA7388

• Protección múltiple: incluyendo protección contra sobretensión, protección de cortocircuito, protección de sobrecalentamiento y protección de polaridad inversa de la fuente de alimentación para garantizar un funcionamiento seguro de circuitos y altavoces.

• Baja distorsión: el amplificador de audio TDA7388 cuenta con capacidades excepcionales de reducción de distorsión, asegurando la entrega de salida de audio de calidad premium que mantiene la integridad y precisión de la señal de audio original.Esta notable característica da como resultado un sonido cristalino sin distorsión, lo que permite a los oyentes disfrutar de una experiencia de audio rica e inmersiva.

• Control independiente del canal: cada canal de audio puede controlar independientemente el volumen y otros parámetros, lo que lo hace adecuado para sistemas de audio multicanal.

• Equipado con funciones de cancelación de silencio y ruido: también tiene funciones de cancelación de silencio y ruido, lo que puede mejorar el rendimiento del sistema de audio y reducir el ruido de rebote al iniciarse y apagar.

• Alta potencia de salida: el TDA7388 representa un amplificador de potencia de audio de cuatro canales robusto, con una impresionante potencia de salida máxima de 4 x 41 vatios por canal cuando funciona con una carga de 4 ohmios y un voltaje de suministro de 14.4 V.Esta potencia de salida sustancial lo equipa para conducir efectivamente numerosos altavoces o bocinas.

TDA7377 vs TDA7388: salida de energía

El TDA7377 es un amplificador versátil de 2x35W de doble puente, capaz de proporcionar 35 vatios de potencia por canal, ya sea el altavoz izquierdo o derecho, en una carga de 4 ohmios.Este amplificador está diseñado con sistemas de audio de baja potencia en mente, lo que lo convierte en una excelente opción para configuraciones de audio de automóviles de tamaño más pequeño a mediano donde se requiere salida de audio equilibrada.

Con la capacidad de entregar 41 vatios por canal en una carga de 4 ohmios en los cuatro canales, el TDA7388 es un amplificador adecuado para grandes sistemas de audio de automóviles que exigen niveles de potencia más altos.Esta mayor potencia garantiza que su configuración de audio pueda producir una salida de sonido más sustancial, por lo que es ideal para aquellos que anhelan una experiencia de audio poderosa e inmersiva mientras están en la carretera.

TDA7377 vs TDA7388: Número de canales

El TDA7377 está equipado con dos canales separados y es ideal para sistemas de sonido estéreo, típicamente empleado para altavoces delanteros y traseros.

El TDA7388 cuenta con cuatro canales independientes, lo que lo convierte en una opción preferida para las instalaciones en la cabina del conductor con múltiples altavoces.Esta configuración permite una localización de sonido más intrincada y opciones de canal, lo que resulta en una experiencia de audio más inmersiva.

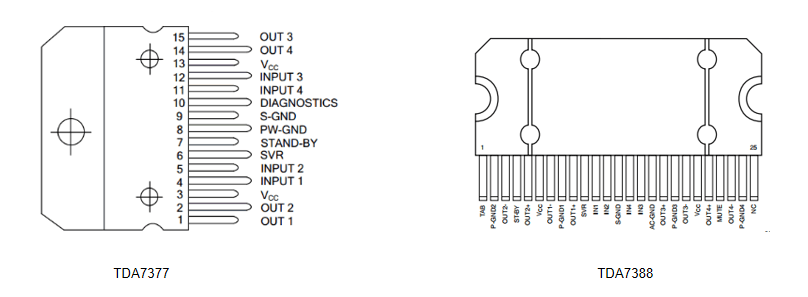

TDA7377 vs TDA7388: Configuración y funciones de PIN

Las funciones PIN se refieren a las diferentes funciones de la interfaz del chip, como disipador de calor, conexión a tierra, encendido y apagado, silencio, detección de temperatura y otras funciones.Los siguientes son los nombres y funciones de PIN de TDA7377 y TDA7388 respectivamente.

Configuración de PIN de TDA7377

PIN1 (Out 1): Salida 1

PIN2 (Out 2): Salida 2

PIN3 (VCC): voltaje de suministro de colección

PIN4 (en 1): entrada 1

PIN5 (en 2): entrada 2

PIN6 (SVR): rechazo de voltaje de suministro

PIN7 (St-By): Stand by

PIN8 (PW-GND): Power Ground

PIN9 (S-GND): tierra de señal

PIN10 (diag): diagnóstico

PIN11 (en 4): entrada 4

PIN12 (en 3): entrada 3

PIN13 (VCC): voltaje de suministro de colección

PIN14 (Out 4): Salida 4

PIN15 (Out 3): Salida 3

Configuración de PIN de TDA7388

PIN1 (pestaña): conectarse a la tierra

PIN2 (P-GND2): tierra de potencia del canal 2

PIN3 (Out2-): salida invertida del canal 2

PIN4 (St-By): Stand-by

PIN5 (Out2+): salida no inversa del canal 2

PIN6 (VCC): voltaje de suministro

PIN7 (Out1-): salida invertida del canal 1

PIN8 (P-GND1): Potence Ground of Channel 1

PIN9 (OUT1+): salida no inversa del canal 1

PIN10 (SVR): rechazo de voltaje de suministro

PIN11 (in1): entrada del canal 1

PIN12 (in2): entrada del canal 2

PIN13 (S-GND): tierra de señal

PIN14 (in4): entrada del canal 4

PIN15 (in3): entrada del canal 3

PIN16 (AC-GND): AC Ground

PIN17 (OUT3+): salida no inversa del canal 3

PIN18 (P-GND3): Potench Ground of Channel 3

PIN19 (OUT3-): salida invertida del canal 3

PIN20 (VCC): voltaje de suministro

PIN21 (Out4+): salida no inversa del canal 4

PIN22 (mudo): mudo

PIN23 (Out4-): salida invertida del canal 4

PIN24 (P-GND4): Power Gnd del canal 4

PIN25 (HSD): sin conexión

TDA7377 vs TDA7388: Aplicaciones

El circuito integrado TDA7377 se usa comúnmente en mainframes y amplificadores automotrices, y es una solución universal para impulsar altavoces de automóviles pequeños.Su diseño es más adecuado para controladores de rango medio y alta frecuencia.Sin embargo, está limitado en aplicaciones que involucran subwoofers o requisitos de audio de alta potencia.

El TDA7388 es más potente que el TDA7377 y se puede usar en los sistemas de audio de automóviles para conducir altavoces, subwoofers o altavoces múltiples.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué es el TDA7388 IC?

El TDA7388 es un amplificador de audio de 4 canales IC diseñado para su uso en sistemas de audio de automóviles.Puede conducir hasta cuatro altavoces y es conocido por su alta potencia y confiabilidad de salida.

2. ¿Cuál es el equivalente de TDA7377?

Puede ser reemplazado por JRC4558, TL082 o NE5532.

3. ¿Cuáles son las características clave del TDA7377?

El TDA7377 ofrece características como cortocircuito y protección térmica, baja distorsión, alta potencia de salida y bajo ruido de salida, lo que lo hace adecuado para aplicaciones de audio de alta calidad.

4. ¿Cuál es el equivalente de TDA7388?

El amplificador IC equivalente para TDA7388 es TDA7851F, TDA7561, TDA7387EP y TB2941HQ.

5. ¿Cuál es el propósito de un amplificador de doble puente como el TDA7377?

Un amplificador de doble puente está diseñado para conducir dos canales de altavoces separados, como los de un sistema de audio estéreo.Proporciona amplificación independiente para los canales de audio izquierdo y derecho.
