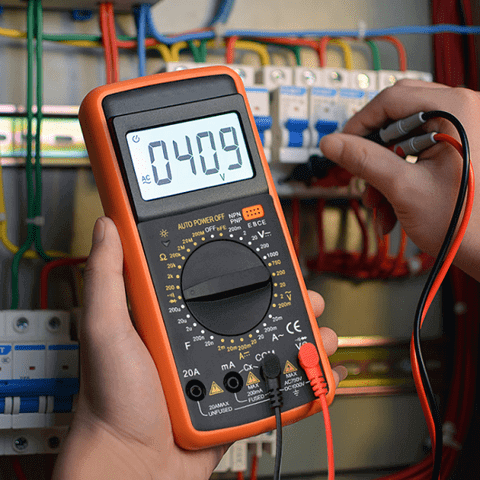

Figura 1. Condensadores de prueba
Los condensadores pueden contener una carga eléctrica incluso después de apagar un dispositivo.Tocar un condensador cargado podría sorprenderlo o dañar los componentes cercanos, por lo que es importante descargarlos de manera segura.

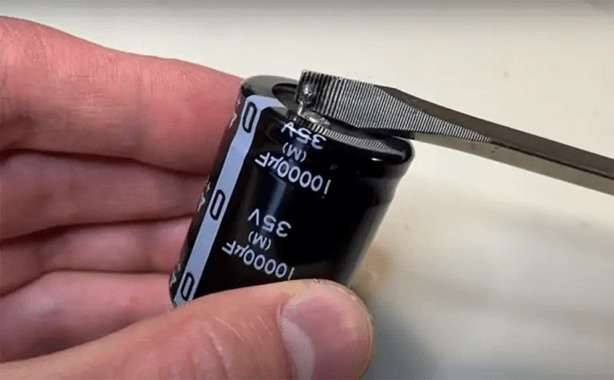

Figura 2. descargar un condensador
Primero, determine el tipo de condensador.Grandes condensadores electrolíticos, a menudo que se encuentran en los suministros de alimentación, pueden almacenar un alto voltaje y requieren un manejo cuidadoso.Los condensadores más pequeños, como los de cerámica, generalmente contienen menos carga y representan menos riesgo.
Verifique la fuente de alimentación si está completamente apagada y el dispositivo desencadenado.Si puede, desconecte el condensador del resto del circuito para garantizar que no tenga corriente residual.
Para condensadores de alto voltaje, use una resistencia para descargarlos de manera segura.Una resistencia de 10 km y 5 vatios es ideal.Conecte clips de cocodrilo aislado a la resistencia y conecte un clip a cada terminal del condensador.Esto permite que la carga se libere lentamente, reduciendo el riesgo de chispas o daños.
Use un multímetro para verificar el voltaje a través de los terminales del condensador a medida que se descarga.Espere hasta que el voltaje esté cerca de cero antes de continuar.
Para condensadores pequeños clasificados por debajo de 50 voltios, puede usar un destornillador aislado para acortar las terminales.Asegúrese de que el voltaje sea lo suficientemente bajo antes de hacerlo.Este método es rápido pero es adecuado solo para condensadores de baja energía.
Después de descargar el condensador, pruebe nuevamente con un multímetro.Si se lee cerca de cero voltios, es seguro manejar o probar más.
Para probar un condensador correctamente, asegúrese de tener las herramientas adecuadas.Cada herramienta sirve una función específica.Algunas herramientas le permiten descargar de forma segura la energía almacenada, mientras que otras lo ayudan a verificar si el condensador está en buenas condiciones.A continuación se muestran algunas de las herramientas que necesitará;
• Resistencia de alto altura. Esta herramienta ayuda a drenar de forma segura de los condensadores de alto voltaje.Deja que la energía se libere lentamente, evitando chispas y daños repentinos.
• Multímetro. Un multímetro mide el voltaje izquierdo después de descargar un condensador.Viene en dos tipos principales: analógico y digital.
• Destornillador aislado. Use esto para descargar rápidamente condensadores pequeños y de bajo voltaje cortando sus terminales.No es seguro para el uso de alto voltaje.
• Clips de cocodrilo aislados. Estos clips conectan la resistencia al condensador sin exponer sus manos a piezas de metal, asegurando la seguridad y una configuración estable.
• Equipo de protección personal (PPE). Los artículos esenciales como guantes de goma, gafas de seguridad y zapatos con suela de goma protegen contra descargas eléctricas y accidentes mientras trabajan con condensadores.
• Medidor ESR (medidor de resistencia en serie equivalente). Esto mide la resistencia interna de los condensadores electrolíticos, una función que su multímetro generalmente no puede realizar.Ayuda a encontrar condensadores de envejecimiento o fallas sin eliminarlos.
• Tester de condensadores. Una herramienta especial que proporciona lecturas en profundidad sobre capacitancia, ESR y corriente de fuga, que ofrece alta precisión para diagnósticos profesionales.
• Medidor LCR. Mide la inductancia (L), la capacitancia (C) y la resistencia (R) con mayor precisión que los multímetros estándar, útil para condensadores de pequeño valor.
• Osciloscopio. Le permite ver cómo funciona un condensador en tiempo real dentro de un circuito.Es muy útil para la solución y prueba avanzada con condiciones reales.
• Generador de funciones (generador de señal). Envía señales de prueba a través de un condensador para ver su reacción.A menudo se usa con un osciloscopio para pruebas más dinámicas.
• Tweezers con multímetro incorporado o función LCR. Perfecto para probar condensadores de montaje en superficie.Estos permiten un manejo preciso al tiempo que proporciona mediciones instantáneas.
Existen varios métodos en el condensador de prueba, dependiendo de las herramientas que tenga y el nivel de precisión que necesita.A continuación se muestran algunos de los métodos de prueba del condensador y su implementación paso a paso:
La inspección visual es una forma rápida y simple de detectar condensadores defectuosos sin usar ninguna herramienta.
• Paso 1. Comience examinando el condensador de cerca.Busque signos visibles de daño, especialmente en la parte superior y base.
• Paso 2. Para condensadores electrolíticos, una parte superior abultada o abovedada a menudo significa falla.Esto sucede cuando la presión interna de la acumulación de gas obliga a la parte superior del metal a hincharse.Los condensadores con una parte superior puntuada o marcada están diseñados para desahogarse, pero la presión excesiva aún puede deformarlos.
• Paso 3. A continuación, inspeccione la base.Si la parte inferior parece empujada, o el condensador parece elevado o inclinado de la placa de circuito, también podría deberse a la presión interna.Un condensador saludable debe sentarse plano contra la PCB.
• Paso 4. Para condensadores de cerámica o montaje en la superficie (SMD), busque grietas, marcas de quemaduras o terminales rotas.Estos tipos no se hinchan pero aún pueden mostrar signos de daño por calor o falla mecánica.
Los controles visuales son útiles para descartar rápidamente condensadores obviamente malos.Si bien este método no garantiza un diagnóstico completo, es un primer paso efectivo.

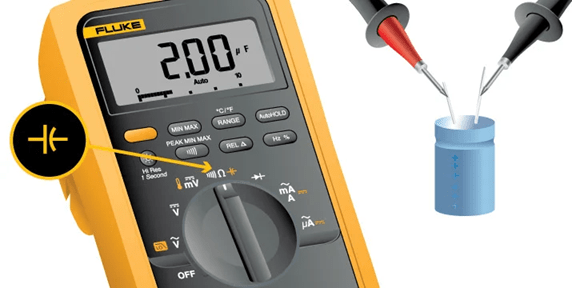

Figura 3. Multímetro digital con modo de capacitancia
• Paso 1. Comience quitando el condensador del circuito.Probarlo mientras está conectado puede conducir a lecturas inexactas e incluso puede dañar el medidor debido a la carga sobrante.
• Paso 2. A continuación, verifique la capacidad nominal impresa en el cuerpo del condensador.Por lo general, está marcado en microfarads (µF o UF).Este valor será su referencia al compararlo con la lectura del multímetro.
• Paso 3. Ahora, configure su multímetro digital en el modo de capacitancia.Esto a menudo se muestra como dos líneas paralelas, como un pequeño símbolo de condensador.En algunos modelos, esta función puede compartir una configuración de dial con otros, así que presione el botón Selector si es necesario para cambiar a capacitancia.
• Paso 4. Toque las sondas del medidor a los cables del condensador.Si se trata de un condensador polarizado, como la mayoría de los electrolíticos, conecte la sonda roja al cable positivo y el negro a lo negativo.El lado positivo a menudo es más largo o marcado con un "+".
Mira la lectura en la pantalla.Si el resultado está cerca del valor nominal, el condensador está funcionando.Si la lectura es mucho más baja, o si muestra cero o "OL" (sobrecarga), el condensador probablemente esté dañado y necesita reemplazo.Este método ofrece una verificación rápida y directa de la salud del condensador.
Si su multímetro carece de una configuración de capacitancia, aún puede verificar la salud de un condensador utilizando el modo de resistencia (ω).Este método funciona observando cómo el condensador cobra a través del medidor.
• Paso 1. Comience quitando el condensador del circuito.Prueba de circuito puede dar resultados inexactos y puede dañar el medidor.
• Paso 2. Establezca el multímetro en modo de resistencia, típicamente marcado con el símbolo Omega (Ω).Elija un rango más alto como 1K ohmios o más si está disponible.
• Paso 3. Toque la sonda roja al plomo positivo y el negro a lo negativo.Justo después del contacto, la exhibición debe mostrar brevemente una baja resistencia y luego subir gradualmente hacia el infinito.Este valor creciente significa que el condensador está cobrando como se esperaba.
• Paso 4. Para confirmar, retire las sondas y luego vuelva a conectarlas.Si el medidor nuevamente muestra una resistencia ascendente, el condensador es probable que funcione correctamente.
Sin embargo, si la lectura permanece en cero, no cambia o permanece en un número fijo, el condensador puede estar en corto o no poder contener una carga.En tales casos, se recomienda reemplazo.
Aunque este método no da un valor de capacitancia exacto, es útil para identificar el comportamiento básico de carga y detectar condensadores fallidos.

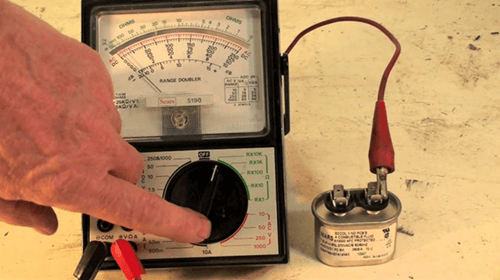

Figura 4. Prueba de condensador utilizando un multímetro analógico
Para probar un condensador con un multímetro analógico, puede seguir el paso a paso a continuación:
• Paso 1. Comience quitándolo del circuito.Esto evita la interferencia de otros componentes y garantiza una lectura precisa.Establezca el multímetro en la configuración de resistencia (ohm), generalmente marcado como "ω" o "ohm".
• Paso 2. Conecte los conductos de prueba a los terminales del condensador, rojo al cable positivo (más largo) y negro al cable negativo (más corto), especialmente para condensadores electrolíticos.Mantenga las sondas firmemente en su lugar para evitar la fluctuación en la lectura.
• Paso 3. Observe de cerca la aguja en el medidor.Si el condensador es bueno, la aguja primero se balanceará a una baja resistencia, luego se moverá gradualmente hacia el infinito.Esto indica que el condensador está cargando correctamente.Un condensador en corto hará que la aguja se mantenga en baja resistencia, lo que significa que deja que la corriente pase libremente y debe ser reemplazada.Si la aguja no se mueve o permanece en muy alta resistencia, es probable que el condensador esté abierto y ya no sea funcional.
Esta prueba no proporciona un valor de capacitancia exacto, pero el comportamiento de la aguja da una clara indicación de si el condensador puede contener una carga o si está dañado.Es una forma rápida y simple de verificar la funcionalidad utilizando herramientas básicas.
Esta técnica implica cargar el condensador con un voltaje de CC conocido, luego usar un voltímetro para medir cuánto voltaje permanece.Aquí hay un paso a paso para realizar esta prueba de manera segura y precisa:
• Paso 1. Primero desconecte el condensador del circuito para evitar la interferencia.Si la eliminación completa no es posible, levantar un plomo suele ser suficiente.
• Paso 2. Verifique la clasificación de voltaje del condensador impreso en su cuerpo; esto le indica el nivel de carga seguro máximo y ayuda a seleccionar el voltaje de prueba correcto.
• Paso 3. Use una fuente de alimentación de CC con un voltaje debajo de la clasificación del condensador.Por ejemplo, use una batería de 9V para un condensador de 25V.Conecte el cable positivo de la fuente de alimentación al terminal positivo del condensador (marcado con "+" o pierna más larga), y el plomo negativo al otro terminal.Déjelo cobrar por unos segundos.
• Paso 4. Después de cargar, desconecte la fuente de alimentación y cambie rápidamente a medir con un voltímetro.
• Paso 5. Establezca el voltímetro en modo de voltaje de CC (DCV), luego conecte sus sondas al condensador, rojo a positivo, negro a negativo.Observe la lectura de voltaje de inmediato.
Si el condensador es saludable, la lectura de voltaje debe estar cerca del voltaje de carga.Una lectura muy baja o cero indica que el condensador no está conteniendo una carga y puede estar defectuosa.La baja caída de voltaje con el tiempo es normal, pero la lectura inicial es clave para determinar la condición.
Usar el modo de continuidad en un multímetro es una forma rápida de verificar si un condensador está en corto o abierto.Si bien este método no mide la capacitancia exacta, puede ayudar a identificar fallas básicas.

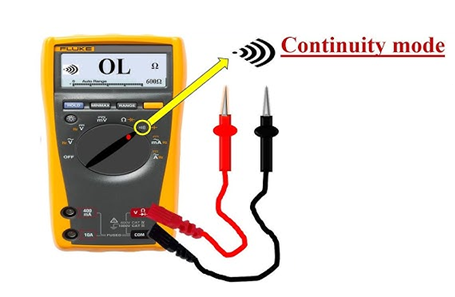

Figura 5. Multímetro en modo de continuidad
• Paso 1. Comience quitando el condensador del circuito para evitar la interferencia.Siempre descargue el condensador primero conectando una resistencia (1kΩ a 10kΩ) a través de sus cables durante unos segundos.Esto evita que cualquier carga almacenada afecte la prueba o cause un shock.
• Paso 2. Establezca su multímetro en modo de continuidad, generalmente marcado con un icono de sonido o un símbolo de onda.Esta configuración verifica si la corriente puede fluir a través de un componente.
• Paso 3. Toque la sonda roja a un terminal y la sonda negra al otro.
• Paso 4. Para condensadores polarizados como los electrolíticos, coincida con la polaridad con las marcas del condensador.Para condensadores no polarizados, la dirección no importa.
Presta atención a la respuesta del multímetro.Si da un pitido o luz continua, el condensador puede ser corto y debe ser reemplazado.Ningún sonido o luz indica un condensador abierto o roto.Un pitido rápido o un breve flash sugiere que el condensador está cargando y luego bloqueando la corriente; esto es normal y significa que funciona como se esperaba.
Puede probar la condición de un condensador observando qué tan rápido se carga a través de una resistencia.Esto se basa en la constante de tiempo (τ), calculada como:
τ = R × C
Donde R es resistencia en ohmios y C es capacitancia en Farads.Después de un tiempo constante, el voltaje a través del condensador debe alcanzar aproximadamente el 63.2% del voltaje de suministro.
Para realizar esta prueba, retire y descargue el condensador usando una resistencia.Luego, conéctelo en serie con una resistencia conocida.Use una fuente de voltaje de CC (por ejemplo, 10V) y un conjunto multímetro para medir el voltaje a través del condensador.
Inicie un temporizador en el momento en que se aplica la potencia y observa el aumento de voltaje.Cuando la lectura llega al 63.2% del voltaje de suministro (por ejemplo, 6.32V para la entrada de 10 V), detenga el temporizador.Este valor de tiempo es su τ.Usando la fórmula, puede calcular la capacitancia real.
Compare el resultado con el valor etiquetado del condensador.Si está cerca, el condensador está en buenas condiciones.Una gran diferencia sugiere que el condensador está defectuoso o se ha degradado.Este método es útil para confirmar la capacitancia cuando las herramientas precisas no están disponibles.
Este método implica cargar manualmente un condensador y observar su descarga.Es útil para cheques rápidos, pero conlleva riesgos de seguridad y solo debe usarse cuando las opciones más seguras no están disponibles.
• Paso 1. Asegúrese de que el condensador esté completamente descargado conectando una resistencia a través de sus terminales.
• Paso 2. Adjunte la prueba aislada conduce a los terminales.Conecte brevemente los cables a una fuente de alimentación, ya sea DC de 24 V o 230V de CA, durante 1 a 5 segundos para permitir la carga.
• Paso 3. Después de cargar, desconecte la potencia y corta cuidadosamente las terminales con un conductor.
Una chispa visible y fuerte al acortar los terminales sugiere que el condensador es funcional: pudo almacenar y liberar energía.Una chispa débil o nula indica que puede ser defectuosa y debe reemplazarse.
Siempre use precaución durante esta prueba.Use gafas protectoras y nunca conecte un condensador polarizado a la alimentación de CA, ya que puede explotar.Para pruebas más seguras, especialmente con electrolíticos, use un suministro de CC de 12–24V y coloque una resistencia en serie con el plomo positivo para limitar la corriente de entrada.
Este método no proporciona mediciones precisas, pero ofrece una forma rápida de verificar si un condensador aún puede contener una carga.
|
Método |
Usos |
Ventajas |
Desventajas |
|
Inspección visual |
Identificar signos físicos de condensador
falla. |
No se requieren herramientas, verificación inicial rápida. |
No se puede confirmar fallas internas, no concluyentes. |
|
Multímetro digital con capacitancia
Modo |
Medir la capacitancia real. |
Lectura precisa, diagnóstico rápido. |
Requiere la eliminación del circuito, no todos
Los medidores tienen este modo. |
|
Multímetro digital (sin capacitancia
Modo) |
Observe el comportamiento de carga utilizando
resistencia. |
Funciona con multímetros básicos. |
No muestra capacitancia exacta, menos
preciso. |
|
Multímetro analógico |
Verifique el comportamiento de carga/descarga a través de
movimiento de aguja. |
Indicación visual clara de condición.
|
Sin valor de capacitancia exacta, requiere
Interpretación manual. |
|
Prueba de voltímetro |
Evaluar la capacidad de retención de carga. |
Configuración simple, utiliza herramientas comunes. |
Precisión limitada, necesita energía externa
fuente. |
|
Prueba de modo de continuidad |
Verifique los pantalones cortos u abre. |
Detección de fallas básica rápida y fácil. |
No muestra valor de capacitancia, limitado
diagnóstico. |
|
Medición constante de tiempo |
Calcular la capacitancia basada en la carga
momento. |
Verifica el rendimiento real del condensador. |
Requiere temporizador, resistencia y voltaje
medición. |
|
Prueba de condensador tradicional |
Verifique la reacción de descarga (chispa). |
Verificación de funcionalidad rápida y básica. |
Riesgo de seguridad, impreciso, no adecuado para
Todos los tipos de condensadores. |
Gráfico 1: Comparación de métodos de prueba de condensadores

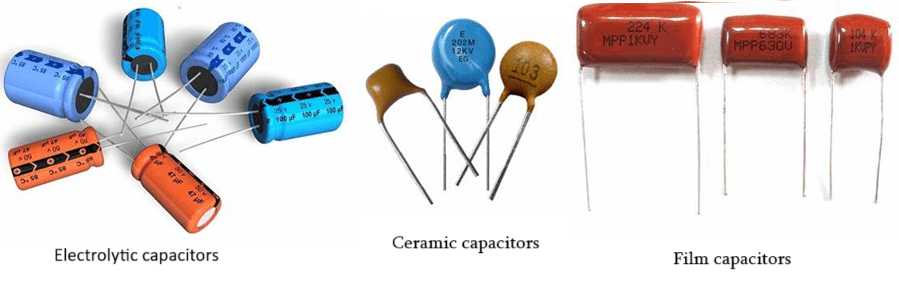

Figura 6. Diferentes tipos de condensadores
Para probar un condensador, comience identificando su tipo.Los condensadores electrolíticos pueden degradarse con el tiempo, por lo que deben probarse con un medidor ESR o verificando la corriente de fuga.Los condensadores de cerámica son más pequeños y estables.Debe buscar grietas y verificar la capacitancia con un multímetro.Los condensadores de la película son duraderos, pero aún necesitan pruebas con métodos como la constante de tiempo o un probador especializado para la precisión.

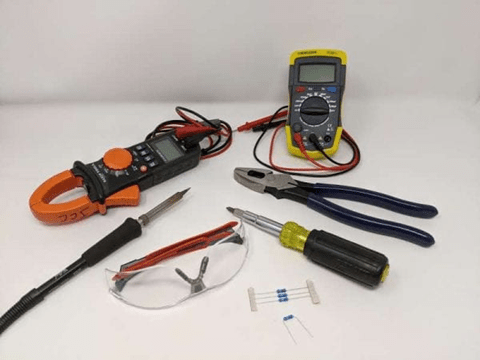

Figura 7. Diferentes herramientas para la prueba de condensadores
Considere las herramientas que tiene.Un multímetro básico es adecuado para controles simples, particularmente con condensadores de cerámica.Para un análisis más detallado, un medidor LCR es preferible ya que mide inductancia, resistencia, capacitancia y ESR, que es útil para condensadores mayores o más grandes.Un probador de condensadores también puede proporcionar resultados precisos con facilidad.
Piensa en tu objetivo.Para reparaciones rápidas, un control multímetro y una verificación visual generalmente es suficiente.Para pruebas exhaustivas, especialmente para componentes antiguos o de alto voltaje, use un medidor o probador LCR.Si tiene un presupuesto, las herramientas de segunda mano pueden ser una buena opción, ya que muchos siguen funcionando y más baratos.
|
Síntoma
|
Posible
Causa |
Solución de problemas
Consejo |
|
No hay lectura en el multímetro |
Conexiones de prueba sueltas o malas. |
Vuelva a conectar todos los leads de forma segura y confirme
El multímetro funciona correctamente. |
|
Lectura de capacitancia inexacta |
Condensador no dado de alta correctamente. |
Descargar el condensador utilizando un
Resistencia de alta calma antes de la prueba. |
|
Alto ESR (serie equivalente
Resistencia) |
Degradación o envejecimiento del condensador. |
Reemplace el condensador.Alto ESR significa
La resistencia interna ha aumentado. |
|
Resultados de las pruebas inconsistentes |
Equipo de prueba defectuoso o no calibrado. |
Use un probador o calibrar conocido
tu equipo. |
|
Corriente de fuga demasiado alta |
Falla interna o desglose. |
Reemplace el condensador inmediatamente a
Evite el daño del circuito. |
|
Abultarse, fugas o quemaduras |
Daño físico debido al sobrecalentamiento o
falla. |
Inspeccione visualmente el condensador.Si
Dañado, reemplácelo sin más pruebas. |
|
Los valores medidos difieren de la etiqueta |
Condensador defectuoso o configuración de prueba incorrecta. |
Verificación cruzada con especificaciones nominal.Usar el
Configuración del multímetro correcto. |
|
Comportamiento extraño bajo carga |
Rendimiento dependiente de la frecuencia. |
Prueba el condensador en diferente
frecuencias (si es posible) para valores de ESR más precisos. |
|
Gotas de voltaje inesperadas en el circuito |
Condensador ya no retiene la carga. |
Verificar Capacitancia y ESR.Reemplazar si
Los resultados están fuera de tolerancia. |
Gráfico 2: Síntomas del condensador de falla y consejos de solución de problemas
Verificar los condensadores evitan problemas antes de que surjan.Al usar las herramientas y métodos apropiados, puede determinar si un condensador es débil o dañado.Esto ayuda a que sus dispositivos funcionen durante períodos prolongados y puede evitar reparaciones costosas.Las herramientas simples como un multímetro son útiles para inspecciones rápidas, mientras que otros equipos pueden ofrecer ideas más detalladas.El manejo y el almacenamiento adecuados de los condensadores también juegan un papel en su desempeño.Al probarlos regularmente y mantenerlos bien, su electrónica funciona de manera más efectiva durante muchos años.
ACERCA DE NOSOTROS
Satisfacción del cliente en todo momento. Confianza mutua e intereses comunes.
Lectura Códigos de color de la resistencia: Guía electrónica
2025-05-07
Tipos de resistencia variable: Potentiómetro, Trimpot, potenciómetro digital, Rheostat
2023-11-09
Debe buscar signos de daño como abultamiento, fuga o marca de quemaduras en el condensador.Estos generalmente indican que el condensador ha fallado.
Los condensadores cinematográficos se consideran los más confiables.Tienen una larga vida útil, resisten bien el calor y permanecen estables con el tiempo.Los condensadores de cerámica y tántalo también son buenas opciones dependiendo de la aplicación, pero los condensadores de películas suelen ser más duraderos en general.
Para probar un condensador, use un multímetro digital con un modo de capacitancia.Primero, descarga el condensador.Luego, desconecte desde el circuito y conecte las sondas del medidor.Si la lectura está cerca del valor nominal del condensador, funciona correctamente.Si la lectura está apagada, o si no hay lectura en absoluto, el condensador es probable que no funcione correctamente.
No, el modo de continuidad no es adecuado para este propósito.Comprueba los pantalones cortos eléctricos, no la capacitancia.Un condensador puede mostrar la continuidad brevemente al cargar, pero esto no indica la funcionalidad adecuada.
La mayoría de los medidores usan una frecuencia de alrededor de 1 kHz para condensadores de prueba.Para obtener resultados más precisos, especialmente con condensadores grandes o de precisión, use un medidor LCR que permita la selección de frecuencias como 120 Hz o 1 kHz.
Sí, es posible, pero las lecturas pueden no ser precisas.Otros componentes en el circuito pueden interferir.Para obtener los mejores resultados, desconecte una pierna del condensador o retire por completo de la placa antes de la prueba.
