Conectores XLR: borrar el sonido y las conexiones seguras en todas las plataformas
2025-04-25 15280

Los conectores XLR son básicos para equipos profesionales de audio y escenario.Ayudan a garantizar un sonido claro y conexiones seguras.Este artículo cubre diferentes tipos de conectores XLR, desde el 3 pines común hasta el más complejo de 7 pines, que muestra cómo funcionan y para qué se usan.

Catalogar

Descripción general del conector XLR

Un conector XLR es un tipo de conector eléctrico utilizado principalmente en equipos de iluminación de audio, video e escenario profesionales.El diseño del conector XLR proporciona una conexión robusta y segura, lo que lo hace adecuado para actuaciones en vivo y otras aplicaciones donde es necesaria la transmisión de audio confiable y de alta calidad.

Estructura y funciones XLR

Figura 1: Estructura y funciones XLR

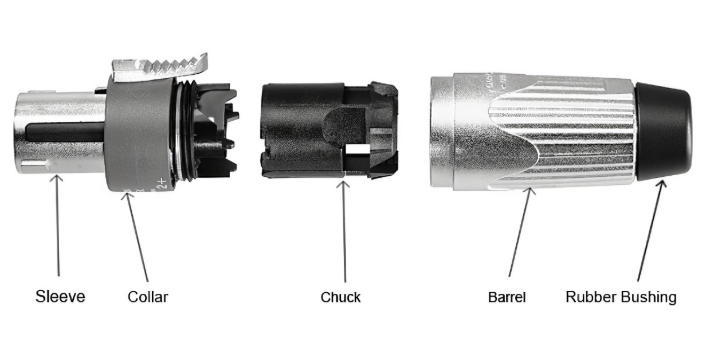

La imagen muestra las diferentes partes de un conector XLR y lo que hacen.La manga contiene los pasadores que conectan los cables y llevan la señal de sonido.A su alrededor, el collar ayuda a asegurar el cable y evita que se doble demasiado.Dentro del conector, el Chuck agarra el cable con fuerza para que no se extraiga.Cubriendo todo está el barril, que actúa como un caparazón protector para mantener todas las piezas seguras y en su lugar.Al final, el buje de goma permite pasar el cable mientras lo protege del daño.Estas piezas se aseguran de que la señal de sonido permanezca clara y que la conexión se mantenga fuerte.

Diferentes tipos de conectores XLR

Conectores XLR de 3 pines

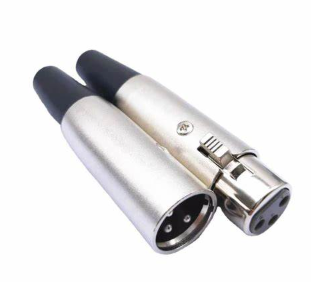

Figura 2: conectores XLR de 3 pines

Los conectores XLR de 3 pines son un tipo de conector eléctrico utilizado principalmente en equipos de iluminación de audio profesional, video e escenario.La designación "XLR" significa "retorno de línea externa".Estos conectores están diseñados para proporcionar una conexión confiable y robusta para transmitir señales de audio equilibradas, lo que ayuda a reducir el ruido y la interferencia.

Diagrama de PIN del conector XLR de 3 pines

Figura 3: Diagrama de pin del conector XLR de 3 pines

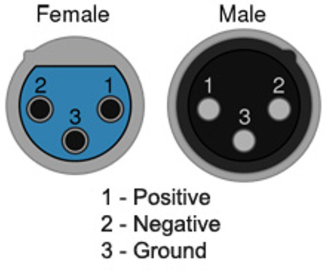

Esta imagen muestra cómo los cables están conectados dentro de un conector XLR de 3 pines, que a menudo se usa para micrófonos y equipos de sonido.Hay dos partes: el conector femenino (generalmente en cables o engranaje) y el conector masculino (generalmente se conecta a algo).

• El pin 1 es positivo.Este es el cable de señal principal.Es como la voz del micrófono.

• El pin 2 es negativo.Esto lleva la misma voz pero se voltea.Ayuda a cancelar el ruido, por lo que el sonido es más claro.

• El pin 3 está molido.Este cable mantiene todo seguro y reduce el zumbido o el ruido eléctrico.

Usos del conector XLR de 3 pines

• Conexiones de micrófonos: perfecto para conectar micrófonos a cosas como mezcladores y altavoces, asegurarse de que los sonidos sean claros y nítidos, ya sea grabando o realizando en vivo.

• Feeds de audio a nivel de línea: ideal para conectar diferentes equipos de sonido sin recoger ruido, por lo que todo suena limpio y claro.

• Estudio y sonido en vivo: súper importante para grabar canciones en un estudio o balancearse en un concierto, ayudando a todos los equipos de audio a hablar entre sí sin problemas.

• Cajas de escenario y paneles de parche: ayude a organizar muchos cables de sonido en grandes eventos, lo que facilita la gestión de todos los diferentes sonidos sin desorden.

Conectores XLR de 4 pines

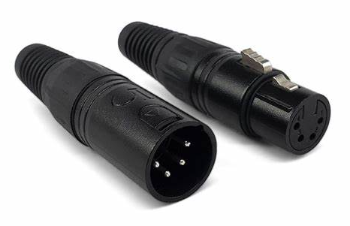

Figura 4: conectores XLR de 4 pines

Los conectores XLR de 4 pines sirven como una extensión de los conectores XLR de 3 pines más utilizados, ofreciendo funcionalidad adicional adecuada para diferentes aplicaciones.

Diagrama de PIN del conector XLR de 4 pines

Figura 5: Diagrama de pin del conector XLR de 4 pines

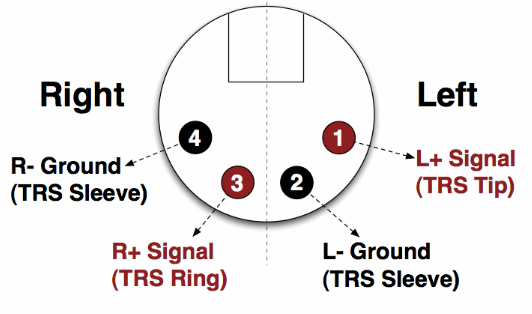

Esta imagen muestra cómo funciona un conector XLR de 4 pines cuando se usa para el sonido estéreo, como en auriculares o auriculares elegantes.

• El PIN 1 envía sonido a la oreja izquierda (es como la "punta" en un enchufe de auriculares normal).

• El pin 2 es el suelo para el lado izquierdo, lo que significa que ayuda a completar la ruta para que el sonido pueda fluir correctamente.

• El PIN 3 envía sonido a la oreja derecha (como el "anillo" en un enchufe auricular).

• El pin 4 es el suelo para el lado derecho, haciendo el mismo trabajo que el pin 2 pero para la oreja derecha.

Cada lado tiene su señal y tierra, lo que ayuda a mantener el sonido claro y reduce el zumbido o el ruido.Es como darle a cada oído su camino limpio para el sonido.

Usos del conector XLR de 4 pines

• Auriculares de intercomunicador: Handy para personas que trabajan en estaciones de televisión o grandes eventos como conciertos, lo que les permite hablar entre sí claramente a través de auriculares.

• Dispositivos con batería: útiles para dispositivos que necesitan energía y audio a través de una conexión, como algunas cámaras o equipos de sonido.

• Equipos de comunicación especializados: a menudo utilizados en configuraciones de comunicación complejas donde las conexiones resistentes y confiables son cruciales para la entrega de audio y energía nítidos.

Conectores XLR de 5 pines

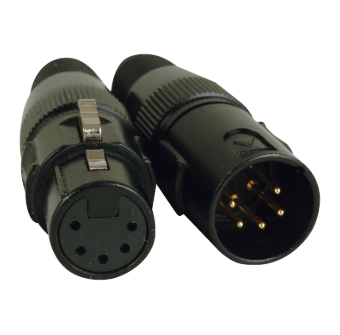

Figura 6: conectores XLR de 5 pines

Los conectores XLR de 5 pines representan un avance sobre los modelos más simples de 3 y 4 pines, ofreciendo una funcionalidad y flexibilidad mejoradas para diversas configuraciones profesionales.Al incorporar dos pines adicionales, estos conectores admiten configuraciones más complejas y pueden manejar múltiples rutas de señal simultáneamente.

Diagrama de PIN de conectores XLR de 5 pines

Figura 7: Diagrama de pines de conectores XLR de 5 pines

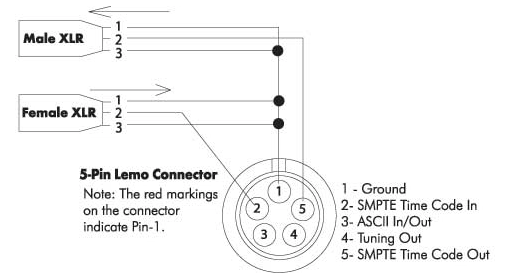

Este diagrama muestra cómo un enchufe especial de 5 pines (llamado conector Lemo) se conecta a dos enchufes XLR regulares, un hombre y una mujer.Cada pin en el conector Lemo tiene un trabajo.El pin 1 es para tierra, que es como la base o el cable de seguridad que ayuda a todo a funcionar juntos sin problemas.El PIN 2 trae información de tiempo, como un reloj, para ayudar a los dispositivos a jugar cosas en el momento adecuado.El PIN 3 es para enviar o recibir mensajes simples entre dispositivos, como un chat de ida y vuelta.El PIN 4 envía una señal de ajuste, que ayuda a mantener la configuración de audio o video a la perfección.El PIN 5 envía la información de tiempo a otro equipo, por lo que todo permanece sincronizado.Esta configuración se usa en estudios o filmación para asegurarse de que el sonido y el video coincidan perfectamente.

Usos de conectores XLR de 5 pines

• Control de iluminación DMX512: perfecto para controlar las luces del escenario en conciertos o obras de teatro.Le permite enviar instrucciones a muchas luces a la vez para que todos hagan lo que quieras durante un espectáculo.

• Interfaces de audio de canales múltiples: ideal para conectar equipos de audio que manejan varios canales de sonido, manteniendo todo organizado y sonando bien.

• Intercomitis avanzada o cableado de auriculares: se usa en sistemas donde necesita una comunicación clara a través de auriculares, especialmente en lugares ocupados como teatros o lugares para eventos.

Conectores XLR de 6 pines

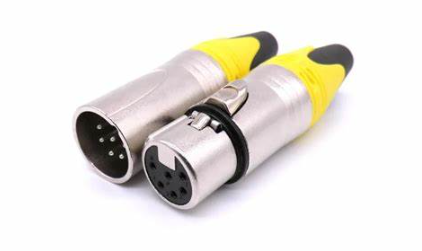

Figura 8: conectores XLR de 6 pines

Los conectores XLR de 6 pines son un ion V ariat menos común del conector XLR estándar, que generalmente tiene de 3 a 5 pines.Al igual que otros conectores XLR, las versiones de 6 pines se utilizan para transportar audio equilibrado y otros tipos de señales, pero incluyen pines adicionales que permiten funciones adicionales.

Conectores XLR de 6 pines Diagrama de PIN

Figura 9: Diagrama de PIN de conectores XLR de 6 pines

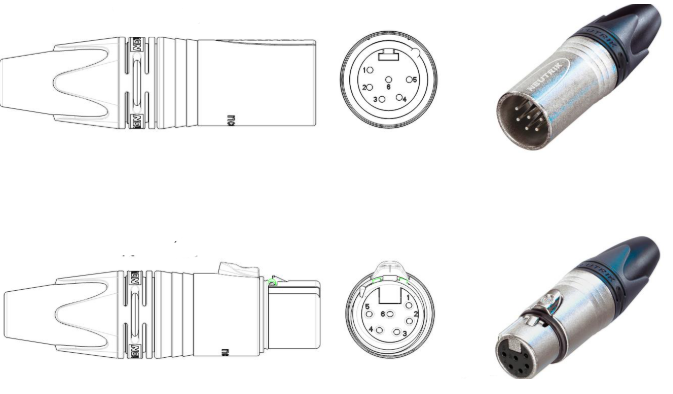

Esta imagen muestra las versiones masculinas y femeninas de un conector XLR de 6 pines, incluida su apariencia externa, vista lateral y diseño de pin.La parte redonda con los agujeros numerados es donde van los pines eléctricos, lo que permite que los dispositivos se conecten y compartan energía o datos.Cada orificio (o PIN) tiene un número de 1 a 6, y cada uno lleva una señal diferente dependiendo de cómo esté configurado el sistema.

El conector masculino (superior) tiene pasadores de metal que sobresalen, mientras que el conector femenino (abajo) tiene agujeros coincidentes para recibirlos.Cuando se conectan, forman un enlace fuerte y estable, que es importante en configuraciones profesionales de audio, iluminación o comunicación.Las conchas exteriores también ayudan a proteger los pines y mantener la señal estable al bloquear los conectores de forma segura.Estos pines adicionales (más de los 3 o 5 habituales) dan más opciones para enviar potencia e información entre dispositivos.

Usos de conectores XLR de 6 pines

• Sistemas de conversación personalizados: útiles en lugares como estudios de televisión o teatros, donde los directores deben dar instrucciones privadas a la tripulación o actores sin la audiencia de la audiencia.

• Micrófonos de alta gama o vintage: a menudo se usan con micrófonos elegantes o viejos que necesitan conexiones especiales para funcionar correctamente y sonan geniales.

• Equipo de transmisión y película especializados: esencial para conectar equipos en la producción de cine y televisión, donde se deben administrar múltiples señales de audio simultáneamente.

Conector XLR de 7 pines

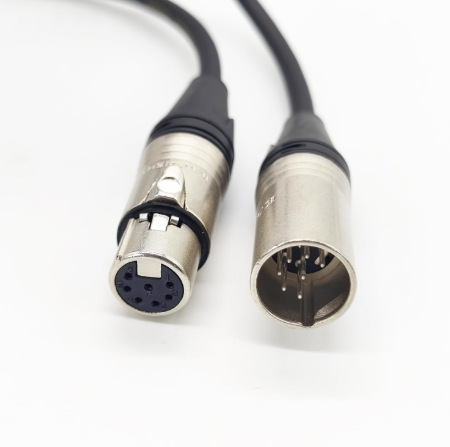

Figura 10: conector XLR de 7 pines

Un conector XLR de 7 pines es otra variante en la familia XLR, que generalmente varía de 3 a 7 alfileres.La versión de 7 pines está diseñada para manejar conexiones más complejas, proporcionando capacidades adicionales más allá de lo que ofrecen el estándar de 3 pines e incluso los conectores de 5 pines.Aquí hay algunos aspectos clave y usos de conectores XLR de 7 pines:

Diagrama de pin del conector XLR de 7 pines

Figura 11: diagrama de pines del conector XLR de 7 pines

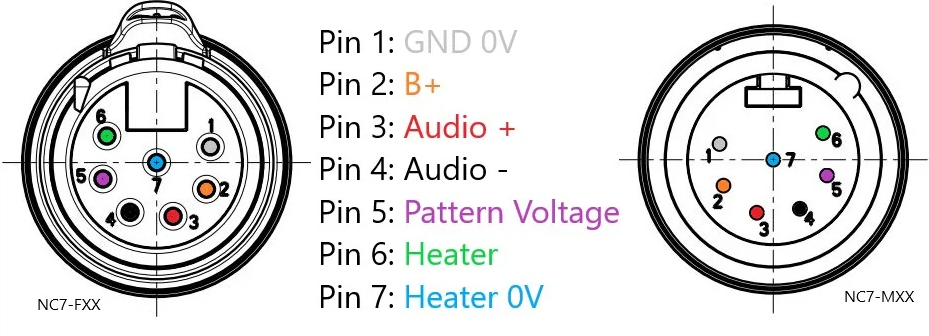

Este diagrama muestra el diseño del PIN de un conector XLR de 7 pines, tanto femenino (izquierdo) como masculino (derecho).Cada pin está numerado y codificado por color para mostrar qué señal o alimentación lleva.El pin 1 es el suelo (0V), que actúa como una referencia común para todos los demás pines.El PIN 2 ofrece alto voltaje etiquetado como B+, utilizado para alimentar dispositivos como micrófonos u otros engranajes de audio.Las señales de audio de manejo de PIN 3 y 4: PIN 3 es el lado positivo y el pin 4 es lo negativo, creando una conexión de audio equilibrada que reduce el ruido.El pin 5 proporciona voltaje de patrón, probablemente utilizado para controlar el patrón de recogida en algunos micrófonos avanzados.Los pines 6 y 7 son para el circuito del calentador: Pin 6 envía energía al calentador, mientras que el pin 7 es su retorno de tierra.

Usos del conector XLR de 7 pines

• Micrófonos de tubo de alta gama: se usa para conectar micrófonos de estudio elegantes que necesitan potencia y cableado adicionales para dar un sonido rico y cálido para las grabaciones de música o voz.

• Configuraciones complejas de intercomunicador y comunicación: útiles en sistemas de comunicación avanzados donde se necesitan múltiples señales o controles de audio, como en grandes estudios de televisión o programas en vivo.

• Sistemas avanzados de iluminación o control: a veces se usa en configuraciones de iluminación que necesitan más que solo un control básico, lo que le permite administrar las luces de manera más detallada durante los eventos o actuaciones.

Mini conector XLR

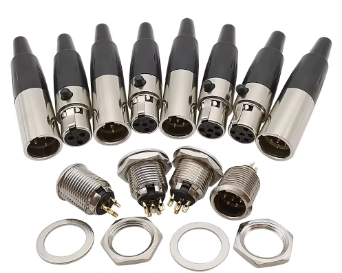

Figura 12: Conector mini XLR

El conector Mini XLR, a menudo denominado conector "TQG" (pequeño Q-G) o "TA", es una versión más pequeña del conector XLR estándar.Se utiliza principalmente en aplicaciones profesionales de audio y video donde el espacio está en una prima o donde se requiere una conexión más ligera y compacta.

Tipos de conector mini XLR

• Mini XLR de 3 pines (TA3F/TA3M): Este es el tipo más común de conector MINI XLR, típicamente utilizado para señales de audio equilibradas.A menudo se encuentra en equipos de audio profesionales, como micrófonos Lavalier y mezcladores de audio compactos.El "F" y "M" denotan conectores femeninos y masculinos, respectivamente.

• Mini XLR de 4 pines (TA4F/TA4M): La versión de 4 pin proporciona una conexión adicional sobre el 3 pines, lo que permite configuraciones de cableado más complejas.Este tipo se usa con frecuencia en los micrófonos de auriculares y los transmisores Bodypack, donde tanto el audio como la alimentación deben conectarse a través del mismo cable.

• Mini XLR de 5 pines (TA5F/TA5M): Los conectores de 5 pines se utilizan cuando se necesitan más canales o señales de control adicionales.Los usos comunes incluyen aplicaciones de audio estéreo o donde se necesitan rutas de señal y tierra separadas para equipos especializados.

• Mini XLR de 6 pines (TA6F/TA6M): Menos común, el mini XLR de 6 pines se usa para conexiones aún más complejas.Puede admitir múltiples rutas de señal, como enviar señales de control de audio e iluminación a través de un solo conector.

• Mini XLR de 7 pines: Raramente usado, pero disponible para aplicaciones específicas que requieren varias líneas de control y señal, como equipos de comunicaciones avanzadas o ciertos instrumentos médicos.

Diferencias entre el conector XLR y Mini XLR

Característica	Conector xlr	Mini conector XLR
Tamaño	Más grande, más voluminoso	Menor, más compacto
Recuento de alfileres	Comúnmente 3 a 7 alfileres	3 a 6 pines
Aplicaciones	Usado En una amplia gama de configuraciones de audio e iluminación	Ante todo utilizado en equipos de audio portátiles
Mecanismo de bloqueo	Estándar Mecanismo de bloqueo (pestillo o empuje)	Menor, mecanismo de bloqueo a medida
Durabilidad	Muy duradero, adecuado para uso resistente	Durable pero diseñado para condiciones menos extenuantes
Peso	Más pesado, Además de la robustez	Encendedor, Adecuado para ubicaciones delicadas
Usos comunes	Micrófonos, altavoces e iluminación escénica	Lavalier Mics, bodypacks, dispositivos compactos
Flexibilidad	Versátil en entornos profesionales	Ideal para aplicaciones sensibles a los espacios

Conclusión

Los conectores XLR son básicos para el sonido de calidad en configuraciones profesionales.Vienen en varios tipos, cada uno adecuado para diferentes necesidades.Es bueno mantenerse al día con las últimas tendencias para ofrecer las mejores opciones.Comprar conectores XLR de calidad lo ayuda a mantenerse a la vanguardia en el mundo tecnológico.
