¿Qué es el paquete plano Quad (QFP)?Tamaños de paquetes, tipos, ventajas
2024-08-28 13699

El paquete Quad Flat (QFP) ayuda a montar los chips en las placas de circuito de manera eficiente.Este artículo explora los detalles básicos, usos y diferentes tipos de QFP.El QFP es excelente porque puede cambiar para satisfacer diferentes necesidades en electrónica, ayudando a los dispositivos a funcionar bien y manejar tareas más complejas.

Catalogar

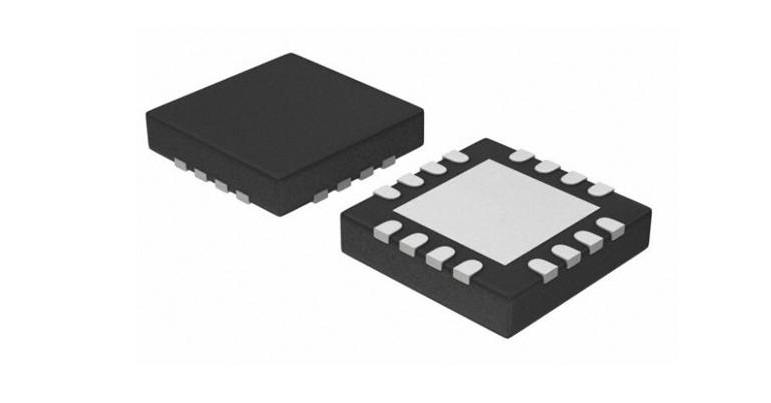

Figura 1: SMD Quad Flat Pack QFP

Comprender el paquete plano SMD Quad (QFP)

El SMD Quad Flat Pack, o QFP, es un tipo importante de chip para electrónica que puede unirse directamente a una placa de circuito.Está diseñado para tener muchos puntos de conexión, lo cual es muy útil para crear circuitos electrónicos complejos.

El QFP es popular porque es flexible y se ajusta a muchas necesidades electrónicas diferentes, especialmente cuando se trata de la disposición de sus alfileres.Esta flexibilidad facilita el uso del QFP en varios diseños de circuitos que ayudan a mejorar el rendimiento y la versatilidad de los dispositivos electrónicos.

Más que solo tener muchos pines, el QFP se puede adaptar en tamaño y forma para satisfacer las necesidades específicas de la electrónica complicada.Esta capacidad de personalizar hace que el QFP sea una opción superior en electrónica, particularmente para mejorar las características de los dispositivos.

El paquete Quad Flat (QFP) juega un papel clave en el ensamblaje de dispositivos de montaje de superficie en placas de circuito impreso.Su diseño es típicamente delgado y rectangular, que viene en forma cuadrada con un recuento de pasadores igual en todos los lados o una forma rectangular con diferentes números de alfiler en los lados opuestos.Este ion V ariat en el diseño permite que el QFP se use en una amplia gama de dispositivos electrónicos.

Figura 2: Arreglos de soldadura para QFP IC

El QFP consta de dos secciones principales, una parte superior y un fondo, unida segura con un adhesivo fuerte.Las conexiones eléctricas se colocan estratégicamente en los bordes donde se encuentran estas secciones, con pines que se extienden hacia afuera en una configuración de 'ala de gaviota'.Estos pines se curvan hacia la placa de circuito, asegurando el contacto firme para soldadura efectiva y ensamblaje directo.

Los QFP están disponibles en una gama de configuraciones para acomodar diferentes niveles de complejidad del circuito.Por ejemplo, un QFP cuadrado estándar puede presentar hasta 256 pines, proporcionando 64 pines en cada lado para administrar dispositivos más intrincados.Por otro lado, los dispositivos más simples pueden utilizar un QFP con tan solo 32 pines, o 8 por lado.Esta variabilidad en el recuento de pines resalta la capacidad del QFP para adaptarse a diversas necesidades tecnológicas.

Variantes del paquete plano Quad (QFP)

El QFP está disponible en varias formas variantes, para servir secciones especializadas.Cada tipo de variante está representado por una abreviatura individual que indica la característica particular y el área de aplicación.

BQFP - paquete plano cuádruple

El paquete plano Quad (BQFP) parachoques tiene esquinas bloqueadas para reducir el daño mecánico a los alfileres durante el manejo y antes de soldar.Esta protección adicional es muy importante porque los alfileres del empaque son frágiles y tienen una alta probabilidad de doblar, creando así reparaciones extremadamente costosas.

CQFP - paquete plano de cerámica cuádruple

Ceramic Quad Flat Pack (CQFP) se fabrica con una serie de materiales de cerámica para crear un paquete robusto y duradero.Sus excelentes propiedades térmicas e insulativas lo hacen adecuado para su uso en entornos exigentes.

BQFPH: paquete plano cuádruple con un esparcidor de calor

Aumentando el BQFP, el paquete plano cuádruple con un extensador de calor incluye esparcidores de calor adicionales para administrar aún más el calor.Los circuitos que operan a mayor potencia se benefician de esto para ayudar a operar a temperaturas más seguras.

FQFP - paquete plano cuádruple de pizarra fina

El paquete plano Quad (FQFP) de Fine Pitched tiene alfileres que están estrechamente empaquetados;Por lo tanto, el diseño de conexión es más denso.Tal paquete es indispensable para circuitos complejos que tienen una alta densidad de conexión.

LQFP - paquete plano cuádruple de perfil bajo

LQFP tiene un diseño delgado, con una mera altura del cuerpo de 1.4 mm.Este es un factor de forma compacto ideal y es más útil para aplicaciones que tienen restricciones en el espacio.También tiene flexibilidad de diseño a través de su gama de conteos y lanzamientos de plomo.

HQFP- PAQUETE PLATO PLATO DEL CALOR DEL CALOR DE

El HQFP disipa mejor el calor debido al hecho de que los pines son más gruesos en comparación con los del LQFP, y los pines tienen almohadillas de cobre grandes en la PCB.Esto permite el manejo suave del calor generado por el circuito;Por lo tanto, es adecuado para aplicaciones de alta potencia.

PQFP - Paquete plano de plástico Quad

Pack Pack Pack Plask - PQFP Este es un paquete de plástico con cuerpo.Proporcionando una solución más ligera y más barata que los paquetes de cerámica.Aunque más barato, aún mantiene la fuerza necesaria para la mayoría de las aplicaciones.

MQFP - Metric Quad Flat Pack

El Metric Quad Flat Pack (MQFP) son el espaciado de los pines y la dimensión general están en mediciones métricas.Estas versiones están optimizadas para adaptarse a los sistemas diseñados según los estándares métricos que lo mantienen compatible para todos los mercados globales.

TQFP - paquete plano cuádruple delgado

El delgado Pack Flat Pack (TQFP) lleva un diseño compacto un paso más, con solo 1.0 mm de espesor.Combina las ventajas de un paquete de bajo perfil con la versatilidad del plástico.Lo que lo convierte en una opción preferida para dispositivos de alto rendimiento y restricciones de espacio.

Tamaños de QFP (paquete plano cuádruple)

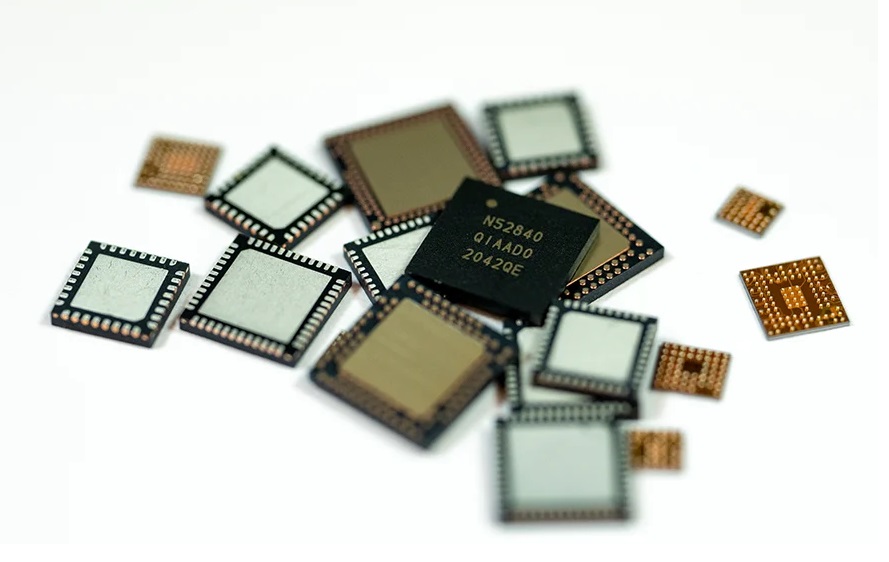

Figura 3: Tamaños de QFP

Los paquetes planos Quad (QFP) están disponibles en una variedad de tamaños adaptados para satisfacer las necesidades de diferentes circuitos integrados (ICS) utilizados en varios dispositivos electrónicos.La selección del tamaño de QFP apropiado depende de factores como el grosor, el recuento de pines, el tono de plomo y las dimensiones generales.

Package plano quad delgado (TQFP): los paquetes finos planos delgados (TQFP) están diseñados para dispositivos donde el espacio es limitado.Estos paquetes son más delgados que los QFP regulares, lo que los hace ideales para aplicaciones compactas.Por ejemplo, un TQFP de 32 pines puede tener dimensiones de 5 mm por 5 mm con un grosor de solo 1 mm y un paso de plomo de 0.8 mm.En contraste, un TQFP de 256 pines podría medir 28 mm por 28 mm, con un espesor de 1,4 mm y un tono de plomo más fino de 0,4 mm.El tono de plomo más fino en el TQFP más grande permite una mayor densidad de pasadores, que es ideal para integrar circuitos IC más complejos.

Espesor regular de QFP: los QFP estándar generalmente tienen un grosor que varía de 2.0 a 3.8 mm.Este grosor proporciona un equilibrio entre la durabilidad estructural y la compacidad.Los QFP más grandes que acomodan más pines, tienden a ser más gruesos para proporcionar espacio suficiente para los cables adicionales y los circuitos internos.

Punto de plomo y recuento de alfileres: el tono de plomo, la distancia entre los centros de pines adyacentes, es un factor clave para determinar cuántas conexiones se pueden hacer dentro de un área determinada.Tanto QFPS y TQFPS regulares ofrecen lanzamientos de plomo que varían de 0.4 a 1.0 mm.Este ion V ariat en el conteo de tono de plomo y pin en los tamaños de QFP brinda a los ingenieros la flexibilidad de seleccionar el QFP más adecuado para sus sistemas electrónicos específicos.

Desafíos del embalaje de QFP

Si bien la tecnología Quad Flat Package (QFP) proporciona interconexiones de alta densidad para circuitos integrados (ICS), también presenta desafíos técnicos que requieren una gestión cuidadosa para beneficiarse completamente de esta solución de empaque.

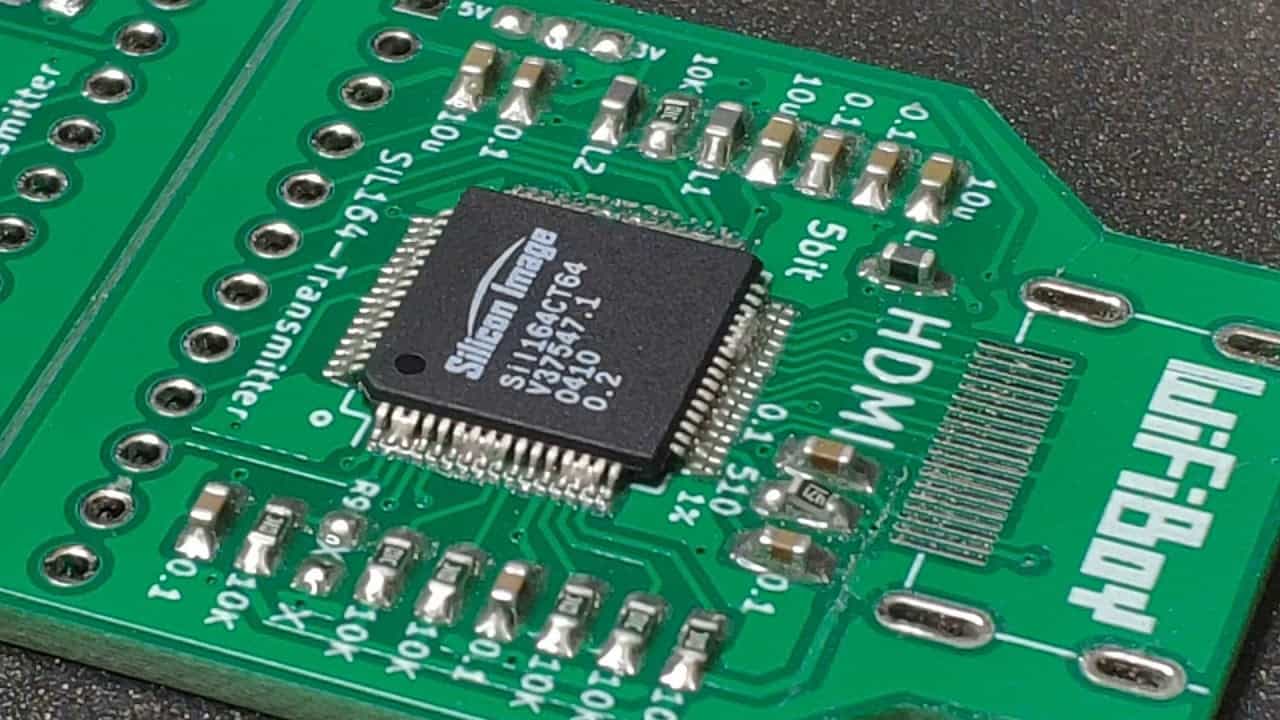

Figura 4: Desafíos técnicos del embalaje QFP

Desafíos de soldadura

Los paquetes QFP cuentan con pisos de pin de soldadura fina que complican el proceso de soldadura y pueden conducir a varios problemas.Los problemas comunes incluyen puente de soldadura, donde el exceso de soldadura crea conexiones involuntarias entre pines y otros defectos como poros de superficie, penetración incompleta y grietas.Estos problemas pueden comprometer la confiabilidad de las juntas de soldadura.La transición a soldadura sin plomo, impulsada por regulaciones ambientales, agrega otra capa de dificultad.La soldadura sin plomo es menos flexible y más propensa al agrietamiento cuando se expone al calor, lo que hace que la desolación sea más desafiante y aumentando la probabilidad de defectos durante el proceso de soldadura.

Complejidades de fabricación

Los paquetes QFP están optimizados para entornos de producción de alto volumen y de baja mezcla, donde se produce el mismo diseño en grandes cantidades.Sin embargo, en escenarios de bajo volumen y de alta mezcla, donde se producen una variedad de diseños en cantidades más pequeñas, la fabricación se vuelve más compleja.Durante el proceso de ensamblaje de PCB, varios factores influyen en la estabilidad y el rendimiento de los paquetes QFP:

El diseño efectivo de PCB ayuda para garantizar la integridad de la señal adecuada, la distribución de energía y el control de la impedancia.La colocación precisa de los componentes IC y el enrutamiento reflexivo de las trazas pueden mantener las ventajas del empaque QFP.

La calidad de las juntas de soldadura depende en gran medida de la precisión de la plantilla utilizada en el proceso de solicitud de pasta de soldadura.El grosor de la plantilla y el diseño de apertura deben controlarse cuidadosamente.La posición de la PAD debe estar dentro de 0.2 a 0.3 mm del pasador del paquete, y se recomienda una relación apertura-PAD de aproximadamente 0.8: 1 para garantizar una cobertura de soldadura adecuada.

Problemas de compatibilidad

Los paquetes QFP son sensibles a los cambios dimensionales en la PCB que pueden ocurrir debido a las tensiones mecánicas durante las pruebas en línea y los procedimientos de quemado.Estas tensiones pueden hacer que la PCB se doble, dañando potencialmente los cables de QFP.El cambio a la soldadura sin plomo aumenta esta vulnerabilidad, ya que las articulaciones de soldadura se vuelven más frágiles y susceptibles a agrietarse bajo estrés mecánico durante la fabricación o las pruebas.

Pos y contras de empaquetado QFP

La tecnología Quad Flat Package (QFP) es un elemento básico en la industria electrónica, que ofrece ventajas notables y desafíos específicos.A continuación se muestra un desglose de los beneficios y los inconvenientes asociados con el uso de envases QFP.

Pros del uso de QFP

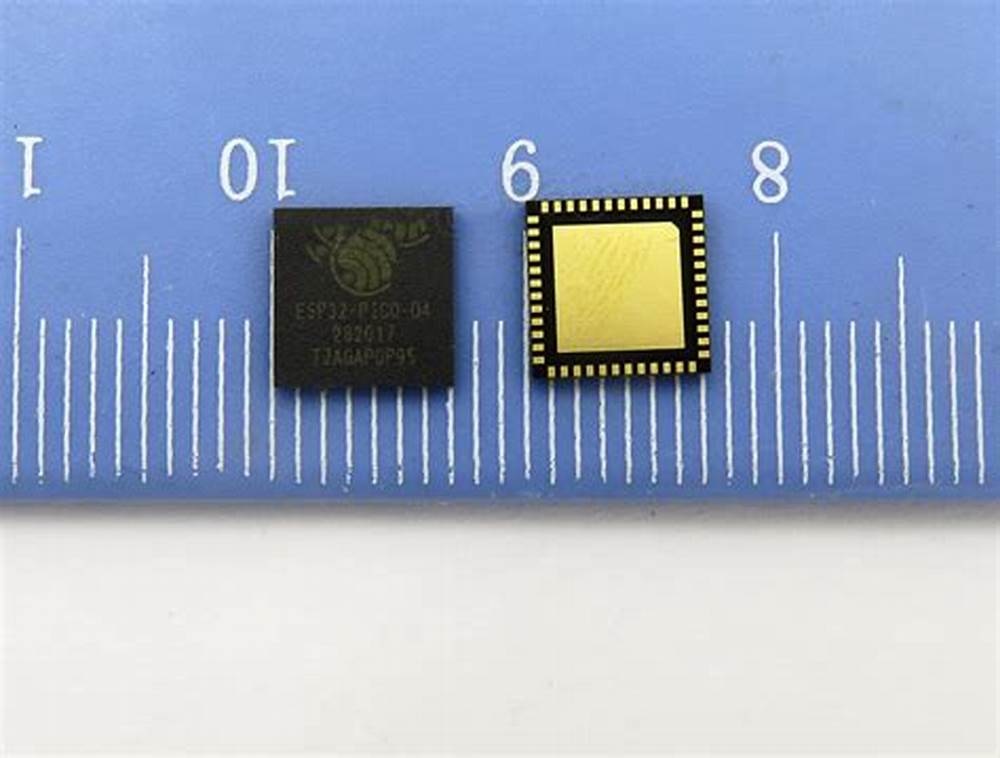

Figura 5: Ventajas del uso de QFP

Compatibilidad del socket: el empaque QFP permite el uso de enchufes que simplifican el proceso de instalación y eliminación de circuitos integrados (ICS) sin la necesidad de soldarlos directamente a la placa.

Integración de alta densidad: los paquetes QFP están diseñados para admitir la integración avanzada de circuitos de alta densidad.Los QFP cuadrados son especialmente ventajosos a este respecto, ya que su forma simétrica permite la colocación de más circuitos en comparación con las versiones rectangulares.Esto hace que los QFP cuadrados sean ideales para dispositivos complejos donde la eficiencia del espacio es una prioridad.

Contras de QFP

Limitación de frecuencia de E/S: algunos paquetes QFP tienen una limitación en la frecuencia de entrada/salida, típicamente limitada a 500 MHz.Esto restringe su aplicación en sistemas que requieren transmisión de datos de alta velocidad y los hace menos adecuados para ciertas tecnologías avanzadas.

Fragilidad durante el transporte: mientras que los QFP cuadrados ofrecen ventajas tecnológicas, también son más propensas al daño durante el envío y el manejo en comparación con sus contrapartes rectangulares.Este aumento de la fragilidad a menudo requiere medidas de protección adicionales que pueden conducir a mayores costos logísticos.

Restricciones de complejidad: no todos los paquetes QFP pueden acomodar configuraciones de entrada/salida altamente complejas.Esta limitación puede restringir su uso en diseños de circuitos más avanzados, donde se requiere un mayor nivel de conectividad.

Consideraciones prácticas para usar QFP

El paquete Quad Flat (QFP) permite las interconexiones de alta densidad necesarias para circuitos integrados complejos.Este paquete de montaje en superficie juega un papel importante en el logro de una conectividad eficiente dentro de los ensamblajes electrónicos compactos.

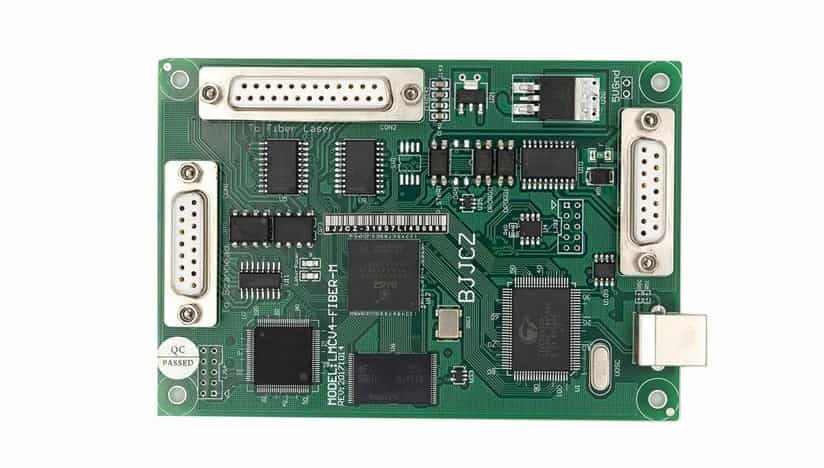

Figura 6: Consideraciones para usar paquetes planos Quad (QFP)

Uno de los principales desafíos con QFPS es la fragilidad de sus alfileres.Estos alfileres son pequeños y muy espaciados, haciéndolos propensos a doblar o dañar si no se manejan adecuadamente.Para abordar este problema, los QFP se envían en un embalaje especializado de 'waffle'.Este embalaje está diseñado para proteger los pines durante el transporte y el almacenamiento y también es compatible con máquinas automatizadas de selección y lugar utilizadas en líneas de ensamblaje.Al minimizar el manejo manual, este embalaje reduce el riesgo de deformación del pasador, asegurando que los QFP permanezcan intactos y funcionales.

La incorporación de un QFP en una placa de circuito impreso (PCB) requiere una planificación meticulosa, particularmente cuando se trata de recuentos de pin altos.Los recuentos de pin altos aumentan la necesidad de un enrutamiento de vía densa alrededor del QFP que puede complicar el proceso de diseño de PCB.Los diseñadores deben enrutar cuidadosamente las pistas para adherirse a las reglas de diseño y garantizar que el PCB mantenga su funcionalidad.

Diferencia entre QFN y QFP

Categoría	QFP (Paquete Quad Flat)	QFN (Quad Flat No-Leads)
Diferencias de plomo	Tiene clientes potenciales que se extienden desde el paquete Cuerpo para montar	Carece de clientes potenciales externas;usa almohadillas en el inferior del paquete
Asamblea	Requiere más espacio en PCB debido al plomo diseño.La soldadura se puede realizar con técnicas estándar	El diseño compacto permite más cerca Espacio de componentes en PCB.Técnicas especiales como la soldadura de reflujo son necesario debido a la ubicación de la almohadilla
Diferencias de pines	Los alfileres son visibles y accesibles alrededor los bordes que pueden facilitar las pruebas y el sondeo	Los alfileres no son visibles;Las almohadillas están debajo el paquete, dificultando el sondeo directo
Dimensiones	Generalmente más grande debido a los cables externos, afectando la densidad de la junta	Más pequeño y más compacto debido a la falta de cables externos, mejora de la densidad de placa y espacio de ahorro
Rehacer	Más fácil de reelaborar debido a la accesible dirige.Los pines se pueden reelaborar individualmente si es necesario	Más desafiante para reelaborar debido a almohadillas debajo de la ciudad;a menudo requiere equipos especializados como retrabajo de aire caliente estaciones
Rendimiento térmico	Menos eficiente en disipación de calor En comparación con QFN, ya que los clientes potenciales no facilitan la transferencia de calor	Mejor rendimiento térmico como el El cuerpo del paquete se puede unir directamente a la almohadilla térmica en la PCB
Rendimiento eléctrico	Los clientes potenciales más largos pueden contribuir a más alto inductancia y resistencia, potencialmente que afecta la integridad de la señal	Inductancia parasitaria reducida y resistencia debido a conexiones más cortas, ofreciendo un mejor rendimiento a mayor frecuencias
Costo	Por lo general, menos costoso debido a más simple procesos de fabricación	Puede ser más caro debido a más Requisitos de fabricación complejos y rendimientos más bajos
Manejo	Más robusto y más fácil de manejar durante fabricación y ensamblaje debido a la estructura de los cables	Más susceptible a daños por incorrecto manejo;requiere un manejo y colocación cuidadosos

Conclusión

El paquete Quad Flat (QFP) viene en muchos tipos, desde versiones de cerámica fuertes hasta plásticas más ligeras, ajustando una amplia gama de usos.Sin embargo, usar QFP puede ser complicado porque sus alfileres son delicados y necesitan un manejo cuidadoso.Superar estos desafíos con el embalaje inteligente y el diseño cuidadoso es clave para aprovechar al máximo los QFP en la creación de productos electrónicos confiables y potentes.
