Su guía para el regulador de voltaje LM7815
2024-12-13 5055

El regulador de voltaje LM7815 es una solución confiable y versátil para garantizar una salida constante de +15V en sistemas electrónicos.Ya sea que esté alimentando microcontroladores, sensores u otros dispositivos de precisión, este regulador sobresale en mantener un voltaje consistente incluso en condiciones de entrada o carga fluctuantes.Con características de seguridad incorporadas, opciones de paquetes flexibles y la capacidad de manejar las necesidades de energía moderadas, el LM7815 es un componente principal para diseños de circuitos estables y eficientes.

Catalogar

Regulador de voltaje LM7815

El LM7815 El regulador de voltaje funciona como un elemento importante para entregar una salida consistente de +15V.Encuentra su lugar en aplicaciones que requieren potencia inquebrantable, especialmente para los componentes TTL (Transistor-Transistor Logic).Este circuito integrado está disponible en una gama de opciones de paquetes que incluyen a 220, 220FP, TO-3 y D2PAK, lo que permite consideraciones de diseño variadas.Ofrece una solución de potencia confiable al tiempo que preserva la consistencia de voltaje en diferentes configuraciones.

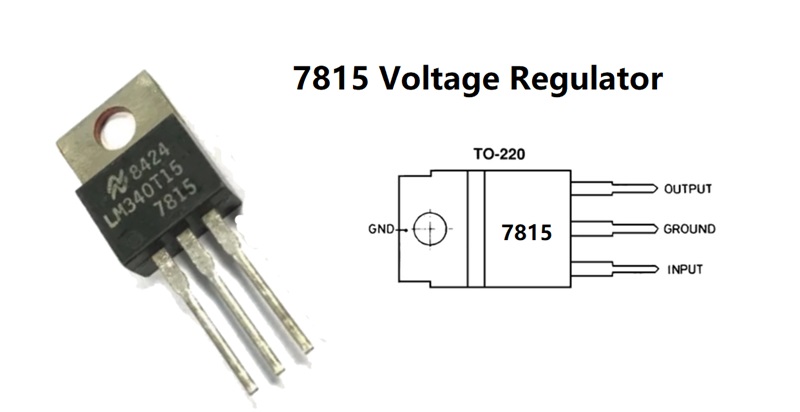

Configuración de PIN de LM7815

Alfiler Número	Nombre	Descripción
1	Entrada (V+)	Voltaje de entrada no regulado
2	Suelo	Conectado al suelo
3	Salida (VO)	Salidas reguladas +5V

Características del 7815

• 7815 Regulador de voltaje: confiable y versátil

El 7815 El regulador de voltaje proporciona una salida constante de 15 V, lo que lo hace ideal para alimentar circuitos que necesitan voltaje estable y regulado.Sus características mejoran la confiabilidad, la seguridad y la adaptabilidad para diferentes usos.

• Voltaje consistente para circuitos sensibles

El 7815 garantiza una salida estable de 15 V, ideal para circuitos sensibles a los cambios de voltaje.Esto lo hace adecuado para su uso en dispositivos de precisión como equipos de audio, sensores y sistemas basados ​​en microcontroladores.

• Rango de voltaje de entrada flexible

Con un rango de voltaje de entrada de 17 V a 35 V, el regulador es compatible con varias fuentes de energía, como baterías, adaptadores de CA o paneles solares.Esta flexibilidad le permite admitir una amplia gama de aplicaciones.

• Admite necesidades de energía moderadas

Entregando hasta 1.5A de corriente de salida, el 7815 es perfecto para dispositivos como pequeños motores, controladores LED y sistemas integrados.Su capacidad actual cumple con las demandas de muchos dispositivos de potencia moderada.

• Protección incorporada para la fiabilidad

El regulador incluye una sobrecarga térmica y la corriente de cortocircuito limitante para evitar el sobrecalentamiento y proteger tanto el regulador como los componentes conectados.Estas características de seguridad aseguran una operación confiable con el tiempo.

• Tolerancia a alta temperatura

Con una temperatura de unión máxima de 125 ° C, el 7815 funciona bien incluso en entornos con temperaturas fluctuantes o altas.Esto lo hace confiable para los sistemas industriales y al aire libre.

• Opciones de paquetes múltiples para flexibilidad de diseño

Disponible en los paquetes TO20, TO-3 y KTE, el 7815 ofrece opciones para adaptarse a diferentes diseños de circuitos.Los paquetes compactos ahorran espacio, mientras que los más grandes proporcionan una mejor disipación de calor, dando flexibilidad para varios casos de uso.

El regulador 7815 es una solución confiable y adaptable para garantizar un voltaje estable en una variedad de sistemas electrónicos.Su combinación de rendimiento constante, características de seguridad y opciones de embalaje lo convierte en una opción para muchas aplicaciones.

7815 para lograr una regulación de +15V

Al construir un circuito de regulación de +15V que utiliza el regulador de voltaje 7815, entra en juego un enfoque detallado para la selección de componentes y la ubicación precisa.La configuración típica que incorpora condensadores de cerámica es efectiva específicamente, un condensador de 0.33UF en la entrada y un condensador de 0.1UF en la salida.Estos condensadores son integrales en la gestión de desafíos de inductancia, fomentando un entorno de circuito estable.Posicionarlos cerca de los terminales del regulador reduce los elementos parásitos que podrían impedir el rendimiento.Este enfoque refleja las estrategias observadas en la ingeniería de precisión, donde los pequeños ajustes en la colocación pueden mejorar notablemente la confiabilidad del sistema.

Esta aplicación favorece los condensadores de cerámica por sus distintos beneficios sobre los electrolíticos.Un atributo atractivo es su rápido tiempo de respuesta: un elemento principal para la supresión de ruido y la estabilización del sistema, especialmente en aplicaciones de alta frecuencia.Su baja ESR e inductancia contribuyen al desperdicio de energía mínimo, lo que los convierte en una opción preferida para usted.Estas características apoyan las operaciones de circuito eficientes y confiables, que resonan con los requisitos detallados de los paisajes tecnológicos dinámicos.

La experiencia práctica revela que la efectividad del circuito del regulador 7815 va más allá de sus componentes primarios, muy formado por condiciones externas como la temperatura y los cambios de carga.La estabilización de la salida de voltaje en medio de las cargas de corriente fluctuantes es un desafío conocido, a menudo aliviado al garantizar la disipación de calor robusta.El uso de disipadores de calor o mejora del flujo de aire puede ser ventajoso para mantener la estabilidad del circuito.Las pruebas extensas y los ajustes iterativos muestran que las revisiones menores pueden mejorar el rendimiento, enfatizando el valor de la exploración práctica en los esfuerzos de ingeniería eléctrica.

Aplicación del LM7815

El regulador de voltaje LM7815 estabiliza con precisión la potencia en una amplia gama de usos, lo que garantiza una salida constante de +15V.Esta calidad mejora su papel en el soporte de microcontroladores y varios sistemas de sensores, donde se requiere una regulación de voltaje meticuloso para una funcionalidad óptima y evitar fallas.Su adaptabilidad se demuestra como un regulador de salida ajustable versátil, adaptado para que coincida con las necesidades específicas a través de la integración con componentes externos como resistencias y potenciómetros, lo que permite el ajuste y la personalización de la salida.

Soporte de alimentación para microcontroladores y sensores

Para las operaciones de microcontrolador, el LM7815 suministra estabilidad de voltaje inquebrantable, útil para ejecutar programas sin problemas y minimizar los errores, lo que aumenta la confiabilidad del sistema.En las aplicaciones de sensores, especialmente aquellas altamente sensibles a los cambios de voltaje, ofrece la potencia constante requerida para lecturas precisas.La comprensión revela que el mantenimiento de los niveles de voltaje estable evita que los datos impiden los datos y prolongan la longevidad del dispositivo al disminuir la tensión de los componentes.

Regulación de salida personalizable

La capacidad del LM7815 como regulador de salida ajustable se amplía mediante la inclusión de componentes externos.Al modificar la resistencia o implementar un circuito de retroalimentación, existe el potencial de ajustar la salida para cumplir con las especificaciones de circuito únicas, proporcionando flexibilidad de diseño.Este método permite la personalización rentable en el diseño de la placa de circuito, abordando las distintas demandas de varias aplicaciones electrónicas sin la necesidad de componentes completamente nuevos.

Funcionando como un dispositivo limitante de corriente

Al actuar como un limitador de corriente, el LM7815 protege los dispositivos controlando el flujo de corriente excesivo, mitigando así el riesgo de daño por componentes.En condiciones donde los niveles de corriente fluctuantes amenazan los dispositivos conectados, especialmente en los delicados circuitos, se requiere este papel.La incorporación de LM7815 dentro de la estructura de potencia mejora la protección contra sobrecargas, reforzando así la resiliencia del dispositivo.

Regulación de suministros en sistemas duales

En los sistemas que requieren rieles de voltaje positivos y negativos, el LM7815 ofrece una solución confiable.Con su protección de inversión de polaridad, garantiza la integridad del sistema al ofrecer un voltaje seguro y correcto.Este atributo es muy ventajoso en la configuración que exige parámetros de voltaje precisos para un funcionamiento adecuado, como los circuitos de amplificación de audio, preservando una alta fidelidad de sonido.

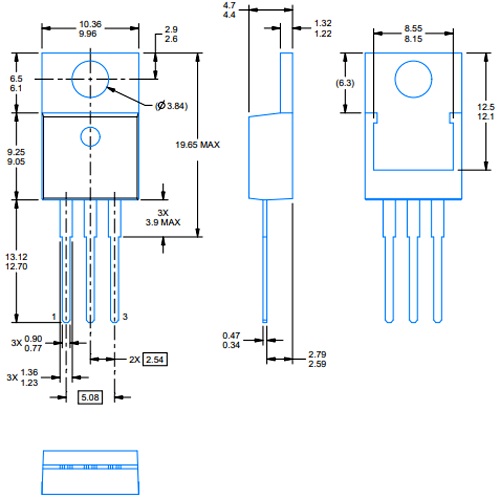

Modelado 2D en diseño de circuitos

Conclusión

El regulador de voltaje LM7815 se destaca como una opción confiable para entregar potencia estable en una amplia gama de aplicaciones.Su versatilidad, facilidad de personalización y características de protección robustas lo hacen adecuado para uso profesional y de aficionados.Al integrar el LM7815 en sus diseños, puede mejorar la confiabilidad del sistema, proteger los componentes sensibles y lograr una regulación de voltaje precisa, asegurando el éxito y la longevidad de sus proyectos electrónicos.
