Simplificación de la lógica de K-Map de 4 variables mediante código Gray
2026-05-27 435

Los mapas de Karnaugh de 4 variables ayudan a simplificar las expresiones booleanas de una manera clara y visual.Al utilizar una cuadrícula de 4×4, puede organizar 16 combinaciones de entradas, encontrar patrones de agrupación y reducir funciones lógicas complejas sin depender únicamente de largos pasos de álgebra booleana.Esto hace que K-maps sea útil para aprender lógica digital y diseñar circuitos más simples con menos puertas, menos cableado y mejor eficiencia.

Catálogo

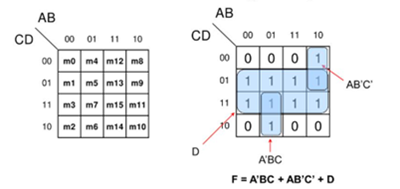

Figura 1. Ejemplo de simplificación de K-Map de 4 variables

Conceptos básicos del mapa de Karnaugh de 4 variables

un Mapa de Karnaugh de 4 variables (mapa K) es una herramienta visual que le ayuda a simplificar expresiones booleanas y circuitos lógicos digitales con cuatro variables de entrada.En lugar de resolver manualmente largas ecuaciones de álgebra booleana, puede utilizar K-map para organizar valores lógicos de una forma sencilla. Cuadrícula 4×4.Como las cuatro variables tienen 16 posibles combinaciones de entrada, el mapa contiene 16 celdas.

2⁴ = 16

Cuando utiliza un K-map de 4 variables, puede detectar patrones rápidamente y agrupar celdas adyacentes juntos para simplificar la expresión lógica.Esto hace que el circuito final sea más fácil de construir, ya que reduce la cantidad de puertas lógicas y variables innecesarias.

Normalmente utilizará mapas K de 4 variables al diseñar circuitos digitales, solucionar problemas de sistemas lógicos, estudiar álgebra booleana o crear proyectos de lógica combinacional.La mayor ventaja es que te permite simplificar la lógica visualmente, lo que suele ser más rápido y sencillo que resolver ecuaciones complejas a mano.

Código Gray en K-Maps de 4 variables

En un mapa K de 4 variables, las filas y columnas se organizan utilizando el código Gray, no el orden binario normal.Esto significa que las etiquetas suelen seguir este orden:

00, 01, 11, 10

Este orden es requerido ya que cada fila vecina o cambios de columna por una sola variable.Por ejemplo, de 01 al 11, sólo cambia el primer bit.De 11 a 10, sólo cambia el segundo bit.

Esto le ayuda a leer el mapa K correctamente porque las celdas vecinas deben estar relacionadas lógicamente.Cuando solo una variable cambia entre celdas adyacentes, el mapa puede admitir una simplificación booleana válida.

Entonces, cuando mires un K-map de 4 variables, recuerda que el orden inusual es intencional.Está diseñado para mantener las celdas cercanas diferentes por una sola variable, lo que hace que el K-map sea adecuado y preciso en lógica digital.

Tabla de verdad del K-Map de 4 variables

Cuando transfieres valores de una tabla de verdad a un mapa K de 4 variables, colocas cada valor de salida en la celda que coincide con su combinación de entrada.Cada fila de la tabla de verdad corresponde a una celda única en el K-map.

Para un sistema de 4 variables, las variables comúnmente se dividen en dos grupos:

• AB para las filas
• CD para las columnas

Aquí hay un pequeño ejemplo:

un	b	c	re	Salida
0	0	0	0	1
0	0	0	1	0
0	0	1	0	1
0	0	1	1	1

Para colocar estos valores en el K-map, primero ubique la fila correcta usando AB y luego ubique la columna correcta usando CD.Por ejemplo, la combinación de entrada:

un = 0, B = 0, C = 1, D = 0

partidos:

• Fila → AB = 00
• Columna → CD = 10

El valor de salida para esa combinación luego se escribe en esa celda del K-map.

Este proceso continúa hasta que todos los resultados de la tabla de verdad se transfieren a sus posiciones correspondientes en el mapa K.En esta etapa, su objetivo es simplemente colocar los valores correctamente para que el mapa represente con precisión la función lógica.

Reglas de agrupación en K-Maps de 4 variables

Cuando agrupa celdas en un mapa K de 4 variables, su objetivo es conectar celdas con el mismo valor.Para simplificar el SOP, normalmente se agrupa 1s.Para simplificar el POS, normalmente se agrupan 0s.

Un grupo válido debe contener 1, 2, 4, 8 o 16 celdas.No debes hacer grupos con 3, 5, 6 o 7 celdas ya que los grupos de K-map deben seguir potencias de dos.Las celdas también deben estar adyacentes horizontal o verticalmente, no en diagonal.

Siempre debes intentar hacer el grupo más grande posible primero.Un grupo más grande suele dar un resultado más sencillo más adelante.Por ejemplo, un grupo de 4 es mejor que dos grupos separados de 2 si el grupo más grande es válido.

superpuestas también está permitido.Puedes reutilizar una celda en más de un grupo si te ayuda a crear un patrón de agrupación más grande o más limpio.Recuerde también que los bordes del K-map se envuelven, por lo que las celdas de los bordes izquierdo y derecho pueden ser adyacentes, y las celdas de los bordes superior e inferior también pueden ser adyacentes.

Simplificación booleana utilizando K-Maps de 4 variables

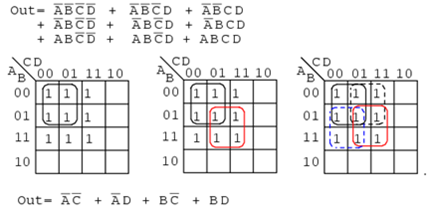

Figura 2. Ejemplo de K-Map de 4 variables resuelto

después de terminar agrupar las celdas en un mapa K de 4 variables, el siguiente paso es convertir cada grupo en un simplificado término booleano.Para ello, compruebe qué variables permanecen iguales dentro del grupo y qué variables cambian.

Si una variable tiene el mismo valor en todas las celdas del grupo, la mantiene en el término simplificado.Si la variable cambia de 0 a 1 o 1 a 0 dentro del grupo, lo eliminas.Esta es la razón principal por la que los K-maps facilitan la simplificación booleana: las variables cambiantes se cancelan, mientras que las variables sin cambios permanecen.

Por ejemplo, si todas las células de un grupo tienen Una = 1 y B = 1, pero c y re cambiar, el término simplificado se convierte AB.Esto significa sólo un y b son necesarios para describir ese grupo.

Cuando tiene más de un grupo, convierte cada grupo en su propio término booleano.Luego, esos términos se combinan para formar la expresión booleana simplificada.En esta etapa, su atención ya no se centra solo en dibujar grupos, sino en leer cada grupo correctamente e identificar las variables que no cambian.

Este paso es necesario ya que una lectura incorrecta de la variable puede cambiar la expresión booleana final, incluso si la agrupación en sí es correcta.

Ejemplos de mapas de Karnaugh de 4 variables resueltos

Los ejemplos resueltos le ayudarán a comprender cómo funciona todo el proceso de K-map de 4 variables en la práctica real.En lugar de leer únicamente las reglas, puede seguir la solución paso a paso, desde los datos proporcionados hasta la expresión booleana simplificada final.

Por ejemplo, supongamos que le dan:

f(un, b, c, re) = Σm(0,1,2,3)

Primero, colocaría estos minitérminos en sus celdas K-map correctas.Después de colocarlas, podrás ver que las cuatro celdas forman un grupo horizontal completo.Cuando examinas ese grupo, notarás que A = 0 y B = 0 permanecen iguales en todas las celdas, mientras que C y D cambian.Dado que se eliminan las variables cambiantes, el resultado simplificado es:

Consideremos ahora otro ejemplo:

f(un, b, c, re) = Σm(12,13,14,15)

Después de colocar estos valores en el K-map, verá que las cuatro celdas también se pueden agrupar.En este caso, A = 1 y B = 1 permanecen sin cambios, mientras que C y D varían dentro del grupo.Esto da la expresión simplificada:

F = AB

A medida que practique más ejemplos resueltos, comenzará a reconocer patrones de agrupación más rápidamente y a leer términos simplificados con mayor facilidad.Esta sección trata principalmente de aplicar correctamente el proceso completo, sin repetir todas las reglas anteriores nuevamente.

Envoltura de bordes y agrupación de esquinas

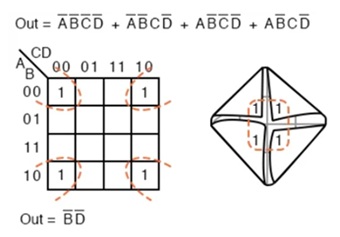

Figura 3. Agrupación de esquinas en un K-Map de 4 variables

Cuando miras un Mapa K de 4 variables, algunas células puede aparecer muy separados, pero en realidad están conectados lógicamente.El K-map se envuelve en los bordes, lo que significa que el lado izquierdo se conecta con el lado derecho y la parte superior se conecta con la inferior.

Como resultado de esto, puede agrupar celdas en bordes opuestos del mapa.Por ejemplo, una celda en el extremo izquierdo aún puede ser adyacente a una celda en el extremo derecho si se alinean correctamente en la disposición del mapa K.

La misma idea se aplica a la cuatro celdas de esquina.Aunque las esquinas parecen separadas visualmente, K-map las trata como celdas vecinas.Esto significa que las cuatro esquinas pueden formar un grupo válido cuando contienen los valores requeridos.

A medida que resuelvas más problemas de K-map, notarás que envoltura de bordes a menudo le ayuda a crear grupos más grandes y más eficientes.Es posible que pierda estas conexiones si solo se concentra en el diseño físico del mapa en lugar de en la adyacencia lógica detrás de él.

Condiciones irrelevantes en K-Maps de 4 variables

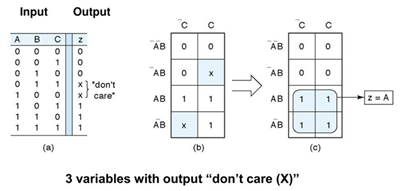

Figura 4. Ejemplo de simplificación de una condición de indiferencia

En un mapa de Karnaugh de 4 variables, condiciones de no importa son combinaciones de entradas que su circuito no utiliza o a las que no necesita responder.Estas celdas suelen estar marcadas como “x”, y puedes tratarlos como 1 o 0 durante la simplificación.

Puedes utilizar celdas que no te importan cuando te ayuden a crear un grupo más grande y más simple.Esto puede reducir la expresión booleana final y hacer que el circuito necesite menos puertas lógicas.Por ejemplo, en un circuito BCD, los valores binarios de 1010 a 1111 no se utilizan, por lo que pueden tratarse como condiciones de no atención.

Sin embargo, no es necesario que utilices todas las celdas que no te importan.Si una “X” no ayuda a simplificar la expresión, es mejor ignorarla.El objetivo principal es brindarle más flexibilidad, no forzar a todos los valores que no le importan a formar parte de un grupo.

Simplificación SOP vs POS usando K-Maps

Al utilizar un K-map, puede simplificar las funciones lógicas utilizando el formulario SOP (Suma de productos) o POS (Producto de sumas).La principal diferencia es si agrupa 1 o 0 dentro del mapa.

Característica	POE Simplificación	punto de venta Simplificación
Células agrupadas	Grupo 1	Grupo 0
Significado completo	Suma de productos	Producto de sumas
Estructura de resultados	O de los términos AND	Y de términos O
Enfoque de Simplificación	Salida verdadera condiciones	Salida falsa condiciones
Forma lógica común	Circuitos Y-O	Circuitos O-Y
Notación estándar	Σm (mintérminos)	ΠM (términos máximos)
Punto de partida del mapa K	Salidas activas	Salidas inactivas
Generalmente preferido cuando	Más 1 son más fáciles de combinar	Más 0 son más fáciles de combinar
Objetivo de simplificación	Minimizar la lógica para ALTAS salidas	Minimizar la lógica para Salidas BAJAS
Uso común en diseño	Salida combinacional lógica	Controlar y lógica de estado inactivo

K-Map de 4 variables frente a álgebra booleana

Característica	4 variables K-Mapa	Booleano Álgebra
Método de simplificación	Simplifica la lógica visualmente agrupando celdas adyacentes en un diseño de mapa	Simplifica la lógica matemáticamente usando leyes, identidades y teoremas booleanos
Más adecuado para	Pequeño y mediano Funciones lógicas combinacionales, especialmente problemas de 4 variables.	Lógica compleja Expresiones, sistemas de variables superiores y análisis lógico avanzado.
Facilidad de aprendizaje	Más fácil de entender como El proceso de simplificación es visual y más fácil de seguir.	Requiere más profundidad Comprensión de las reglas booleanas y manipulación simbólica.
Velocidad de Simplificación	Más rápido para los pequeños Problemas de lógica porque los patrones de agrupación son fáciles de reconocer.	Puede requerir muchos Pasos algebraicos y aplicación repetida de reglas.
Detección de errores	Los errores son más fáciles detectar visualmente cuando las células están agrupadas incorrectamente	Los errores pueden ser más difíciles rastrear porque los cálculos son simbólicos
Uso práctico del diseño	Utilizado para enseñar, Simplificación de circuitos y optimización lógica rápida.	Aplicado en avanzado diseño digital, derivación de teoremas y análisis de hardware
Escalabilidad	Se vuelve difícil y lleno cuando el número de variables aumenta	Más práctico para expresiones a gran escala y sistemas complejos
Visualización de Lógica	Muestra claramente Patrones de adyacencia, agrupación y simplificación.	No proporciona un representación visual de relaciones lógicas
Flexibilidad	Limitado principalmente a simplificación basada en mapas	puede manipular Expresiones en muchas formas y condiciones diferentes.
Ventaja principal	Rápido e intuitivo simplificación para circuitos lógicos más pequeños	Potente y flexible para operaciones lógicas matemáticas avanzadas

Consejos para resolver K-Maps más rápido

Comience primero con los grupos más grandes: No agrupe parejas pequeñas inmediatamente.Los grupos más grandes suelen ofrecer términos booleanos más cortos y simples.

Compruebe los bordes y las esquinas con antelación: En los mapas K de 4 variables, algunas celdas se pueden conectar mediante envoltura de bordes, por lo que no mire solo las celdas una al lado de la otra en el medio.

Evite grupos pequeños innecesarios: Antes de agregar un grupo pequeño, verifique si sus celdas ya están cubiertas por un grupo más grande.Esto ayuda a evitar términos adicionales.

Busque patrones repetidos : Filas o columnas similares pueden ayudarle a ver posibles grupos más rápido y reducir el tiempo de resolución.

Lea atentamente las variables sin cambios: Después de elegir un grupo, céntrese sólo en las variables que permanecen iguales.Esas son las variables que aparecen en su mandato final.

Haz una última comprobación: Asegúrese de que todos los 1 requeridos estén cubiertos y que no se haya agregado ningún grupo sin mejorar la respuesta.

Usos prácticos de los mapas de Karnaugh de 4 variables

Diseño de lógica combinacional: Puede utilizar mapas K de 4 variables para simplificar circuitos con cuatro señales de entrada y una salida.

Circuitos decodificadores y multiplexores.: Ayudan a reducir la lógica adicional en las salidas del decodificador, la lógica de selección del multiplexor y los circuitos de control.

FPGA y lógica de microcontrolador: K-maps le ayuda a comprender y comprobar la lógica simplificada antes o después de utilizar el software de diseño.

Recuento de puertas más bajo: Una expresión más simple normalmente necesita menos puertas lógicas, lo que hace que el circuito sea más fácil de construir.

Complejidad de circuito reducida: Menos puertas también significan un cableado más simple, menos espacio en el tablero y una resolución de problemas más sencilla.

Mejor eficiencia energética: En algunos circuitos, reducir las puertas innecesarias también puede reducir la actividad de conmutación y el uso de energía.

Aprendizaje y resolución de problemas: Los K-maps son excelentes si necesita verificar, simplificar o depurar diseños de lógica digital.
