Cómo probar una ECU y detectar problemas comunes
2026-05-27 201

La Unidad de control del motor (ECU) es uno de los componentes electrónicos más importantes de un vehículo moderno porque controla muchas funciones que afectan el funcionamiento y el rendimiento del motor.Recibe información de sensores y utiliza esos datos para ajustar sistemas como el suministro de combustible y el tiempo de encendido.Cuando ocurren problemas relacionados con la ECU, los síntomas pueden aparecer de diferentes maneras y pueden parecerse a otros problemas eléctricos o del motor.Comprender cómo funciona la ECU y cómo probarla adecuadamente puede ayudar a identificar problemas con mayor precisión y evitar diagnósticos incorrectos o reemplazos prematuros de piezas.

Catálogo

Cómo funciona una ECU y por qué se producen diagnósticos erróneos

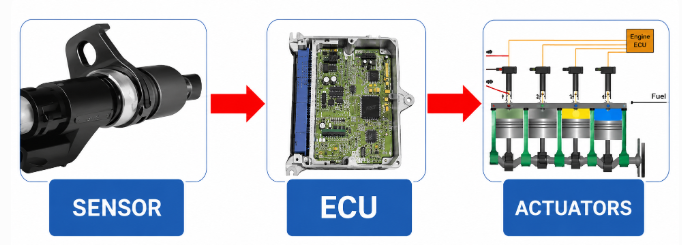

Figura 2. Entrada del sensor → Procesamiento de la ECU → Respuesta del actuador

el Unidad de control del motor (ECU) es la computadora a bordo del vehículo responsable de administrar importantes funciones electrónicas y del motor, incluida la inyección de combustible, el tiempo de encendido y la comunicación con otros sistemas.Durante el funcionamiento del vehículo, la ECU recibe continuamente información de los sensores, procesa los datos entrantes utilizando valores programados y envía comandos a los componentes que regulan el rendimiento y la eficiencia del motor.

Debido a que la ECU actúa como controlador central de muchos sistemas del vehículo, síntomas como bajo rendimiento, calado, fallas de comunicación y lecturas irregulares de los sensores a menudo se asocian con fallas de la ECU.Sin embargo, muchas condiciones pueden imitar problemas relacionados con la ECU, lo que resulta en diagnósticos erróneos cuando la falla real se origina en entradas incorrectas del sensor, irregularidades del sistema u otros factores externos.

Problemas de la ECU versus problemas de sensores, cableado o energía

Síntoma o condición	Posible Problema con la ECU	sensor, Cableado o causa relacionada con la alimentación
Motor calado o deficiente rendimiento	Interno Los errores de procesamiento de la ECU pueden afectar el control del motor	Los sensores defectuosos pueden enviar mensajes incorrectos. datos que interrumpen el funcionamiento del motor
Luces de advertencia y códigos de falla	ECU el mal funcionamiento puede desencadenar múltiples advertencias del sistema	Las fallas del sensor pueden generar códigos de falla engañosos
Lecturas irregulares del sensor	La ECU puede procesar incorrectamente la información entrante	Los sensores defectuosos pueden transmitir señales falsas o inestables
Pérdida de comunicación entre múltiples sistemas	ECU Una falla de comunicación o control puede interrumpir el funcionamiento del sistema.	Cableado dañado, suelto conexiones o fallas de red pueden interrumpir la comunicación
Intermitente o impredecible comportamiento	Interno Las fallas de la ECU pueden causar respuestas inconsistentes	Cableado dañado, cortos o abierto Los circuitos pueden crear señales eléctricas inestables.
Múltiples fallas del sistema ocurriendo simultáneamente	ECU El fallo puede afectar a varios sistemas relacionados.	Caídas de voltaje, mala conexión a tierra o Los problemas de suministro eléctrico pueden afectar a múltiples componentes.
Dificultades de arranque o no arranque condiciones	La ECU puede no controlar las funciones de encendido o suministro de combustible	Voltaje o potencia de la batería débil Los problemas de suministro pueden impedir el funcionamiento normal del sistema.

¿Qué comprobar antes de sospechar de la ECU?

Componente inspeccionar	que para comprobar	Posible Efecto sobre los síntomas de la ECU
Inspección visual inicial	Busque daños obvios, piezas desconectadas, fugas o condiciones inusuales	Los problemas visibles pueden explicar síntomas sin indicar falla de la ECU
Estado de la batería	Verifique el estado de la batería, terminal estanqueidad y signos de corrosión.	El voltaje bajo o inestable puede causar problemas de inicio, comunicación o rendimiento
Fusibles y relés de la ECU	Inspeccione si hay fusibles quemados o sueltos. conexiones, sobrecalentamiento o daños	La interrupción del suministro eléctrico puede imitar mal funcionamiento de la ECU
Conectores y terminales	Compruebe si hay pasadores doblados, humedad, suciedad, contacto flojo o corrosión	Las malas conexiones pueden afectar señales y comunicación del sistema
Arneses de cableado	Inspeccione si hay aislamiento deshilachado, Cables rotos, conductores expuestos o daños físicos.	Las fallas de cableado pueden interrumpir la energía y transmisión de señal
Códigos de problema	Revisar los códigos de falla almacenados y indicadores de advertencia	Los códigos de falla pueden indicar que están afectados sistemas pero no confirman automáticamente la falla de la ECU
Humedad o corrosión	Inspeccionar las áreas de la ECU y el sistema eléctrico. Conexiones para entrada de agua o corrosión.	La contaminación puede crear Fallos intermitentes y problemas de comunicación.
Condición del sensor	Verifique si están dañados o desconectados sensores	La información incorrecta del sensor puede producir síntomas similares a las fallas de la ECU

Verificaciones de referencia de alimentación, tierra y 5 V de la ECU

La ECU depende de circuitos de suministro de energía estables, conexiones a tierra confiables y señales de voltaje de referencia para funcionar correctamente.El voltaje de la batería alimenta la ECU y los sistemas relacionados, mientras que los circuitos de tierra proporcionan la ruta de retorno necesaria para un funcionamiento estable.Muchos sensores también dependen de un circuito de referencia de 5 V suministrado por la ECU para generar señales precisas.El voltaje faltante o inestable en estos circuitos puede crear síntomas como fallas de comunicación, lecturas incorrectas de los sensores, luces de advertencia, rendimiento deficiente o condiciones de no arranque que pueden aparecer falsamente como una falla de la ECU.

Valores de referencia de voltaje comunes de la ECU

categoría	Condición / Señal	Típico leyendo
Batería	Motor apagado	12,4 V–12,8 V
	Motor en marcha	13,5 V–14,7 V
	Condición de batería baja	Por debajo de 12V
Referencia de la ECU	Circuito de referencia del sensor estándar	4,8 V–5,2 V
	Referencia del sistema alternativo	Alrededor de 3,3 V
suelo	Buena conexión a tierra	Cerca de 0 Ω
	Resistencia aceptable	Menos de 0,5 Ω
	Posible problema de tierra	Mayor que 1 Ω
Sensor TPS	Rango de señal	0,5 V–4,5 V
Sensor de mapa		0V-5V
Sensor de oxígeno		0,1 V–0,9 V
Sensor de temperatura del refrigerante		Varía según la temperatura y especificaciones del fabricante

(Nota: Estos valores sirven como pautas de referencia generales durante las pruebas de la ECU. Siempre compare las lecturas con las especificaciones de servicio del fabricante porque los valores pueden diferir entre los modelos y sistemas del vehículo).

Herramientas necesarias para las pruebas de ECU

Herramientas imprescindibles

• Multímetro digital: se utiliza para medir voltaje, resistencia, continuidad y valores eléctricos dentro de circuitos relacionados con la ECU.Ayuda a verificar si los circuitos funcionan dentro de los rangos esperados.

• Diagrama de cableado del vehículo: proporciona información de referencia del circuito, incluidas las ubicaciones de los conectores de la ECU, las asignaciones de pines y las rutas de los circuitos necesarios durante la inspección.

• Escáner OBD-II: recupera información de diagnóstico, como códigos de falla, datos de sensores e información de estado del sistema de los sistemas del vehículo.

• Pines de sonda trasera: permiten el acceso a los terminales de la ECU y a los puntos de prueba de los conectores sin desconectar los conjuntos de conectores.

Herramientas recomendadas

• Luz de prueba: proporciona una confirmación rápida de la presencia de energía eléctrica y la actividad básica del circuito.

• Probador de batería: evalúa el estado de la batería y el estado del suministro eléctrico antes de que comiencen las pruebas relacionadas con la ECU.

Herramientas avanzadas

• Osciloscopio: muestra formas de onda de señales eléctricas y patrones de temporización para un análisis detallado de la actividad del circuito y del sensor.

Cómo probar una ECU con un multímetro

Figura 3. Prueba del pin del conector de la ECU con un multímetro

Paso 1: Verifique el voltaje de la batería

Configure el multímetro en voltaje CC y verifique el estado de la batería antes de probar la ECU.El voltaje de la batería debe permanecer dentro del rango operativo normal porque un voltaje bajo puede crear problemas de comunicación o funcionamiento inestable de la ECU.

Paso 2: Verifique los pines de la fuente de alimentación de la ECU

Mida el voltaje en los terminales de alimentación de la ECU con el encendido en la posición especificada.Las lecturas típicas están cercanas al voltaje de la batería, generalmente alrededor de 12 V.

Paso 3: Verifique la conexión a tierra de la ECU

Inspeccione los circuitos de tierra de la ECU usando el modo de continuidad o resistencia.Los circuitos de tierra deben mostrar continuidad y una resistencia muy baja porque una mala conexión a tierra puede afectar el rendimiento de la ECU y la estabilidad de la señal.

Paso 4: Verifique los fusibles, relés y conectores

Inspeccione los fusibles, relés y conectores eléctricos relacionados con la ECU en busca de daños, contactos flojos, corrosión, sobrecalentamiento o malas condiciones de los terminales.Los problemas de entrega de energía en estos componentes pueden imitar fallas de la ECU.

Paso 5: Verifique el circuito de referencia de 5 V

Mida el circuito de voltaje de referencia de la ECU.Muchos sensores funcionan con una señal de referencia de 5 V, aunque algunos sistemas pueden usar aproximadamente 3,3 V según el diseño del vehículo.

Paso 6: Verifique las entradas de señal del sensor

Mida los circuitos de señal del sensor de acuerdo con las especificaciones de servicio.Los valores de los sensores deben permanecer dentro de los rangos operativos esperados porque las señales anormales pueden afectar el funcionamiento de la ECU.

Paso 7: Verifique el actuador o los comandos de salida

Verifique las salidas controladas por la ECU, como señales del inyector, circuitos de control de encendido o comandos del actuador, para determinar si la ECU está enviando comandos adecuados a los componentes conectados.

Paso 8: Confirme la comunicación con la herramienta de escaneo

Utilice un escáner OBD-II para confirmar la comunicación de la ECU y revisar la información disponible del sistema, como códigos de falla y datos en vivo.La pérdida de comunicación puede indicar problemas de energía, de red o relacionados con la ECU.

¿Cuándo debería reparar, reprogramar o reemplazar una ECU?

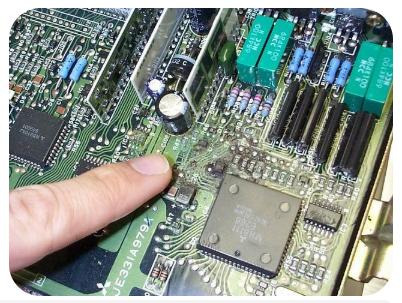

Figura 4. Daño visible en el circuito de la ECU que requiere reparación o evaluación de reemplazo

Cuándo puede resultar práctica la reparación de la ECU

La reparación suele considerarse práctica cuando:

• El daño interno es limitado y aislado

• La carcasa de la ECU y los componentes principales siguen funcionando

• La comunicación con herramientas de diagnóstico aún es posible

• Los costos de reparación suelen ser más bajos que los costos de reemplazo.

Cuando la reprogramación puede resolver el problema

La reprogramación o las actualizaciones de software pueden ser apropiadas cuando:

• Las actualizaciones del fabricante abordan problemas conocidos de la ECU

• La corrupción de datos afecta la operación del sistema

• La calibración de la ECU requiere actualización después del reemplazo de componentes

• Los problemas de comunicación o rendimiento están relacionados con el software y no con el hardware.

En estas situaciones, la corrección del software puede restaurar el funcionamiento adecuado sin reemplazar los componentes de la ECU.

Cuándo puede ser necesario reemplazar la ECU

Generalmente se considera el reemplazo cuando:

• Se produce una falla en el procesador o en el circuito interno.

• Hay daños importantes por agua o calor.

• Se identifican componentes quemados o placas de circuito dañadas.

• La falla de comunicación persiste después de los intentos de prueba y reparación.

• Los costos de reparación se acercan o exceden los costos de reemplazo

Consideraciones de costo y diagnóstico

Los costos de reparación, reprogramación y reemplazo varían según la marca, el modelo y el tipo de ECU del vehículo.La reprogramación es generalmente menos costosa que el reemplazo completo, mientras que el reemplazo de la ECU puede implicar gastos adicionales de instalación, programación y sincronización del sistema.

Comparar cuidadosamente los resultados del diagnóstico, la viabilidad de la reparación y el costo general puede ayudar a determinar la solución más práctica.
