El chip DS1302 integra perfectamente un sistema de reloj/calendario en tiempo real y 31 bytes de RAM estática, que desempacan con gracia los misterios del cronometraje.Proporciona un medio para comunicarse de manera efectiva con los microprocesadores utilizando una interfaz serie simplificada.Este documento se aventura profundamente en la arquitectura del chip, descubriendo los intrincados trabajos y la danza de los electrones dentro de sus circuitos.Despierta la curiosidad de los intrigados por la elegancia del diseño tecnológico.

Catalogar

Descripción general de las conexiones del pin DS1302

Modelo CAD de DS1302

Descripción general de DS1302

El DS1302 Combina un reloj/calendario en tiempo real con 31 bytes de Ram estática, elaborado para adaptarse a los escenarios de baja potencia.Proporciona información meticulosa de cronometraje durante segundos, minutos, horas, días, fechas, meses y años, completos con ajustes de año bisiesto manejados sin esfuerzo.Este sistema permite formatos de tiempo de 24 horas como de 12 horas, con un indicador de AM/PM para atender las preferencias de los usuarios de las normas de visualización de tiempo digital.Su interfaz de comunicación en serie facilita la conectividad con diversos microprocesadores, que incorpora la adaptabilidad en el diseño del sistema.

Características de DS1302

Tiempo de cronometraje integrado y manejo de datos

El DS1302 demuestra ser una opción completa para tareas de cronometraje, que abarca todas las operaciones al tiempo que proporciona almacenamiento de datos temporales dentro de su RAM.El cronometraje se ejecuta de manera eficiente a través de una interfaz serie de tres hilos simplificada, lo que permite una comunicación suave con microcontroladores.Esta configuración acomoda diversos métodos de transferencia de datos, como el modo de byte único y ráfaga, inyectando flexibilidad en sistemas intrincados.

Uso de energía eficiente

Una característica notable del DS1302 es su uso de potencia prudente, que funciona dentro de un rango de voltaje de 2.0V a 5.5V.Cuando funciona a 2.0V, usa solo 300NA, presentándose como una opción adecuada para aplicaciones de baja potencia como dispositivos con batería.Este nivel de eficiencia energética reduce la frecuencia de los cambios en la batería, prolongando la vida del equipo, un factor beneficioso para gestionar las configuraciones remotas que buscan confiabilidad y menos interrupciones.

Diseño espacial-económico

Los paquetes compactos de 8 pines del DS1302 y, por lo tanto, aseguran que ocupa un espacio mínimo, un rasgo atractivo en el diseño de dispositivos donde cada espacio es invaluable.La versatilidad del factor de forma es evidente en su empleo en varios sectores, desde la electrónica de consumo hasta máquinas industriales.Además, su pequeño paquete facilita la incorporación del chip en los diseños de circuitos existentes, lo que nos hace más simples actualizar los sistemas más antiguos sin problemas.

Amplio rango de temperatura de funcionamiento

La capacidad del DS1302 para funcionar de manera confiable dentro de un rango de temperatura industrial extiende su aplicabilidad, lo que le permite prosperar en condiciones ambientales desafiantes.Este rasgo lo convierte en una opción confiable para dispositivos que deben funcionar constantemente a temperaturas extremas, como las de configuraciones al aire libre y aplicaciones automotrices.La robusta tolerancia a la temperatura es un testimonio de su confiabilidad inquebrantable, un rasgo que considere mucho en los escenarios de misión.

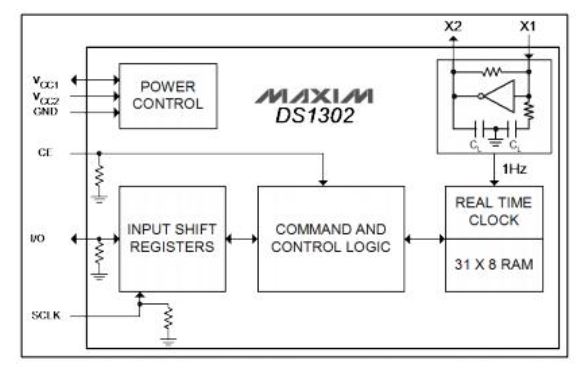

Diagrama de bloque funcional DS1302

Especificaciones técnicas

Maxim Integrated proporciona un amplio espectro de especificaciones para el DS1302+, que sirve como una guía integral para comprender sus capacidades e integrarlo sin problemas en diversas aplicaciones.El DS1302+ Excelente en la funcionalidad de tiempo preciso, un aspecto para los sistemas interesados ​​en mantener el cronograma meticuloso y la gestión de datos eficientes.La siguiente tabla son las especificaciones técnicas, atributos, parámetros del DS1302+integrado de Maxim.

Circuito de operación de DS1302

El módulo de reloj en tiempo real DS1302 se conecta con microprocesadores a través de una interfaz de comunicación en serie sincrónica, lo que requiere solo tres conexiones: Chip enable (CE), entrada/salida (E/S) y reloj serie (SCLK).Este marco de cableado simplificado es apreciado por su simplicidad y confiabilidad, lo que refleja el deseo de elegancia en el diseño.La transferencia de datos hacia y desde el reloj/RAM puede ocurrir un byte a la vez o en ráfagas de hasta 31 bytes.El diseño permite el funcionamiento de una potencia extremadamente baja, retención de datos y información del reloj en menos de 1 µW.El circuito operativo típico se muestra a continuación.

Alternativas para DS1302

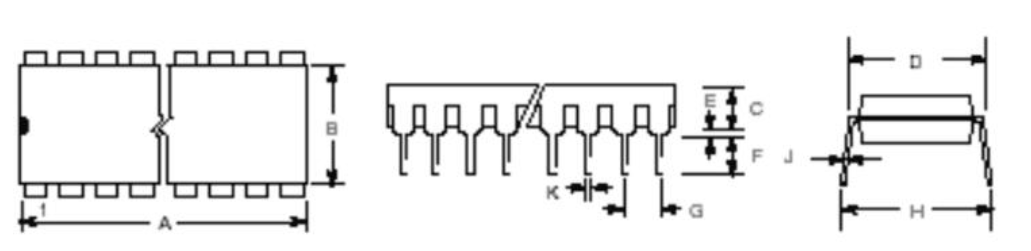

Dimensiones de DS1302

Fabricante de DS1302

Maxim Integrated lidera el panorama tecnológico con avances innovadores en sincronización, eficiencia energética y confiabilidad de datos, centrándose en las tecnologías de cronometraje, gestión de energía y comunicación.Estas áreas fomentan interacciones electrónicas sin interrupciones y optimizan el uso de energía, asegurando un intercambio de información confiable.La compañía alimenta la ingeniería creativa al ofrecer herramientas y recursos poderosos que alivian los complejos desafíos de diseño, lo que nos permite desarrollar con garantía y precisión.
