Conceptos básicos del interruptor DPST: cableado, terminales y aplicaciones
2025-12-18 5661

Un interruptor bipolar de una vía se utiliza cuando es necesario encender o apagar dos cables de alimentación al mismo tiempo para mayor seguridad y control.Se encuentra comúnmente en circuitos de electrodomésticos y de alto voltaje donde el aislamiento total de energía es importante.En este artículo, analicemos cómo conectar un interruptor bipolar de una vía (DPST), qué es, cómo funciona, dónde se utiliza y cómo conectarlo de forma segura.

Catálogo

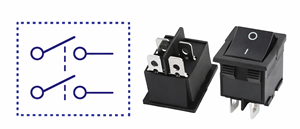

¿Qué es un interruptor DPST?

Un interruptor bipolar de una vía, o interruptor DPST, es un tipo de interruptor eléctrico diseñado para controlar dos conductores separados al mismo tiempo utilizando un solo interruptor.

• Bipolar significa que el interruptor controla dos cables

• Tiro único significa que tiene una posición de ENCENDIDO y una posición de APAGADO

Un interruptor DPST no cambia las rutas del circuito.Solo enciende o apaga completamente la energía, lo que lo hace útil cuando se requiere una desconexión completa de la energía.

¿Cómo funciona un interruptor DPST?

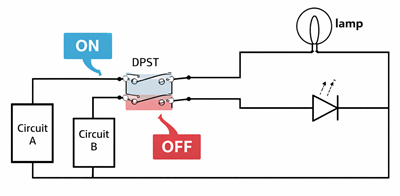

Figura 2. El interruptor DPST controla dos circuitos separados al mismo tiempo

Un interruptor DPST contiene dos contactos de conmutación internos que están vinculados mecánicamente.Cuando se acciona el interruptor, ambos contactos se mueven juntos.

• Girando el encender cierra ambos circuitos y permite que la energía fluya

• Girando el apagar Abre ambos circuitos y detiene el flujo de energía.

Como ambos conductores se conmutan al mismo tiempo, el circuito se desconecta de forma segura.Un interruptor DPST funciona como desconexión manual de energía pero no proporciona protección contra sobrecorriente o cortocircuito.

Aplicaciones comunes del interruptor DPST

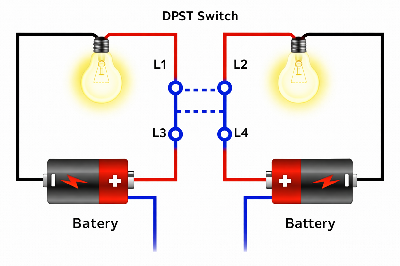

Figura 3. Control de dos bombillas con un interruptor DPST

Controlar dos bombillas con un interruptor DPST

Un interruptor DPST puede controlar dos bombillas al mismo tiempo.Cada polo gestiona un circuito de iluminación, pero ambos polos funcionan juntos mediante una única acción de interruptor.Cuando el interruptor está en ON, ambas luces se iluminan simultáneamente.Cuando se apaga, ambos circuitos se abren y las luces se apagan juntas.Esto garantiza un funcionamiento sincronizado y un control sencillo.Esta configuración se usa comúnmente en pasillos, garajes, caminos exteriores, escaleras y sistemas de iluminación de respaldo donde las luces emparejadas deben funcionar juntas.

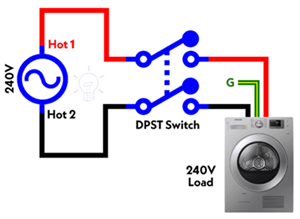

Figura 4. Interruptor DPST que controla una carga de 240 V

Control de cargas de 240 V con un interruptor DPST

Los interruptores DPST se utilizan comúnmente para controlar cargas de 240 V, como secadoras eléctricas, compresores de aire, calentadores y equipos de taller.Un circuito de 240 V utiliza dos conductores calientes.El interruptor DPST conecta o desconecta ambos conductores al mismo tiempo, evitando la energización parcial y reduciendo el riesgo de descarga eléctrica durante el servicio.En la mayoría de los casos, no se requiere un cable neutro a menos que lo especifique el fabricante del electrodoméstico.

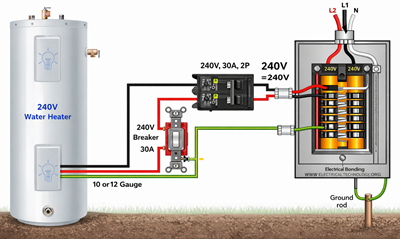

Figura 5. Interruptor DPST utilizado para controlar un calentador de agua eléctrico de 240 V

Control de un calentador de agua mediante un interruptor DPST

Los calentadores de agua eléctricos suelen funcionar con 240 V y dependen de dos conductores calientes.Un interruptor DPST permite desconectar ambas líneas de suministro juntas, proporcionando un aislamiento eléctrico total.Los cables calientes del disyuntor se conectan a los terminales de entrada del interruptor DPST.Los terminales de salida se conectan al calentador de agua.El cable de tierra se conecta directamente al marco del calentador.Esta configuración proporciona un control manual seguro y confiable y es especialmente útil para mantenimiento y paradas de emergencia.

¿Cómo cablear un interruptor DPST?

Cableado de un interruptor DPST para circuitos de 120 V o 230 V

Pasos:

1.Conecte el cable vivo entrante al terminal L1

2.Conecte el cable neutro entrante al terminal L2

3.Conecte L3 al lado vivo de la carga.

4.Conecte L4 al lado neutro de la carga.

5.Conecte el cable de tierra directamente a la carga.

Cuando el interruptor está en APAGADO, tanto el vivo como el neutro están desconectados.

Cableado de un interruptor DPST para circuitos de 240 V

Pasos:

1. Conecte Hot 1 del disyuntor a L1

2.Conecte Hot 2 del disyuntor a L2

3.Conecte L3 y L4 a los terminales de carga.

4.Conecte el cable de tierra directamente al marco del aparato.

( La mayoría de los circuitos de 240 V utilizan dos cables calientes y ningún neutro. Al apagar el interruptor se desconectan ambos cables calientes al mismo tiempo, lo cual es necesario para un funcionamiento seguro. )

Especificaciones del interruptor DPST

Especificación	Típico Valor	Descripción
Tipo de interruptor	DPST (bipolar de un solo tiro)	Enciende o apaga dos circuitos. juntos
Número de polos	2	Controla dos conductores separados.
Número de lanzamientos	1	Posición única de encendido y apagado
Terminales totales	4	Dos entradas y dos salidas terminales
Tensión nominal	125 V/250 V CA	Clasificaciones comunes para hogares y uso industrial
Corriente nominal	6A a 20A (varía según el modelo)	Carga de corriente máxima segura
Resistencia de contacto	Menos de 20 mΩ	Baja resistencia para eficiente flujo de corriente
Resistencia de aislamiento	Más de 50 MΩ	Previene la fuga de corriente
Rigidez dieléctrica	Hasta 3,5kV	Soporta alto voltaje entre contactos
Vida mecánica	≥ 100.000 ciclos	Número de operaciones ON/OFF mecánicamente
Vida eléctrica	≥ 20.000 ciclos	Número de operaciones ON/OFF bajo cargar
Tipo de terminal	Conexión rápida de 4,8 mm × 0,8 mm	Permite un cableado rápido y seguro. conexiones
Tamaño de cable admitido	14 AWG a 22 AWG (típico)	Depende de la clasificación del interruptor
Material de contacto	aleación de plata	Mejora la conductividad y durabilidad
Material de la carcasa	nailon	Resistente al calor y eléctricamente. aislado
Tipo de montaje	Montaje en panel o montaje en superficie	Depende del diseño del interruptor
Tipo de actuador	Botón de palanca, basculante o pulsador	Control operado por el usuario
Temperatura de funcionamiento	−25°C a +85°C	Rango de temperatura de trabajo seguro
Clasificación de protección	IP20 a IP65 (depende del modelo)	Resistencia al polvo y la humedad
Certificación	UL, CE, RoHS (depende del modelo)	Cumple con la seguridad y el cumplimiento estándares

Pros y contras de un conmutador DPST

Ventajas

Conmuta dos conductores a la vez

Proporciona desconexión total de la energía.

Más seguro para circuitos de alto voltaje

Diseño simple y confiable

Contras

Sólo operación ON y OFF

No se pueden controlar los circuitos por separado

Más grandes y ligeramente más caros que los interruptores SPST

DPST comparado con otros tipos de interruptores

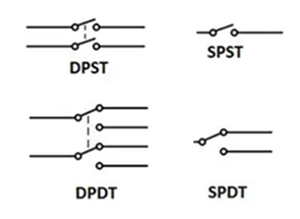

Figura 6. Compara diferentes tipos de interruptores y sus símbolos

Cambiar Tipo	completo Nombre	como Funciona	Número de cables controlados	principal Caso de uso	poder Aislamiento
DPST	doble Lanzamiento simple de poste	vueltas dos circuitos encendidos o apagados juntos	2 cables	poder aislamiento, control de electrodomésticos, circuitos de 240 V	si
DPDT	Doble polo doble tiro	Cambia dos entradas entre dos salidas	2 cables	Motores reversibles, complejos cambiando	No
SPST	Tiro simple de un solo polo	Enciende o apaga un circuito	1 cable	Iluminación básica y encendido/apagado sencillo. controlar	No
SPDT	Tiro doble unipolar	Cambia una entrada entre dos salidas	1 cable	Seleccionar entre dos caminos de poder o líneas de señal	No

Conclusión

Un interruptor DPST ofrece una forma sencilla y segura de controlar dos conductores con un solo interruptor.Es especialmente útil para aparatos de alto voltaje y situaciones donde se requiere un aislamiento total de energía.Con controles de seguridad y cableado adecuados, un interruptor DPST puede proporcionar un funcionamiento confiable y duradero.
