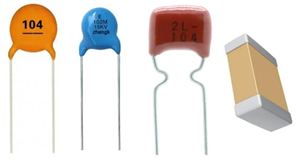

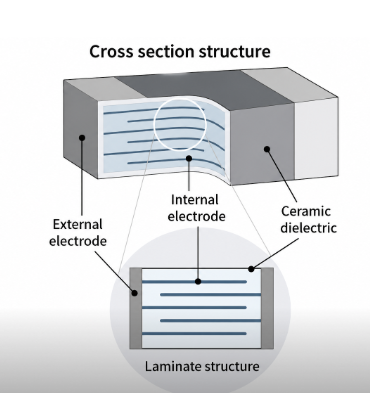

Condensadores cerámicos Se utilizan ampliamente para filtrado, acoplamiento, desacoplamiento y almacenamiento de energía.La mayoría de los diseños modernos utilizan MLCC (condensadores cerámicos multicapa), que apilan capas alternas de cerámica y metal para lograr una alta capacitancia en paquetes muy pequeños.
El principal factor que define el rendimiento es el material dieléctrico, ya que influye directamente en cómo se comporta el condensador en diferentes condiciones.Determina cómo estable la capacitancia permanece a través de los cambios de temperatura, ¿cómo sensible el componente es al voltaje de CC aplicado (conocido como efecto de polarización de CC), cómo la capacitancia cambia gradualmente con el tiempo debido al envejecimientoy con qué eficacia responde el condensador en diferentes rangos de frecuencia.
En la práctica, dos condensadores con el mismo valor nominal (por ejemplo, 10 µF) pueden comportarse de manera muy diferente dependiendo de su dieléctrico.
Muchos condensadores cerámicos utilizan un código de tres caracteres:
Letra + Número + Letra
• Primera letra → temperatura mínima
• Número → temperatura máxima
• Última letra → capacitancia v ion ariat
Ejemplos:
• X7R: -55°C a 125°C, ±15%
• X5R: -55°C a 85°C, ±15%
• Y5V: -30°C a 85°C, hasta -82%
Esto se aplica principalmente a los condensadores de Clase 2 y Clase 3.
Los condensadores cerámicos se agrupan en tres clases según su estabilidad y rendimiento, y cada clase se define por su tipo dieléctrico.

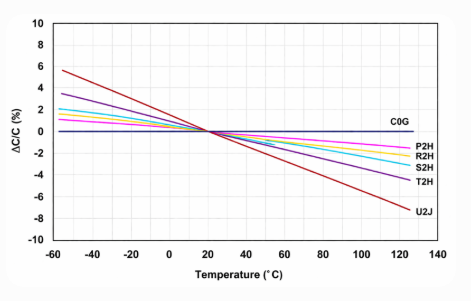

Figura 3. Capacitancia versus temperatura: C0G estable versus dieléctricos variables
1. Clase 1: Alta Estabilidad (C0G / NP0)
Los condensadores C0G (NP0) proporcionan una capacitancia muy estable sin efecto de polarización de CC ni envejecimiento.
Ofrecen un cambio de capacitancia mínimo y son ideales para circuitos de RF, osciladores y aplicaciones analógicas de precisión.
Si su circuito depende de precisión o sincronización, C0G suele ser la única opción segura.Aunque los valores de capacitancia son más bajos y el costo es mayor, el rendimiento es predecible y confiable.

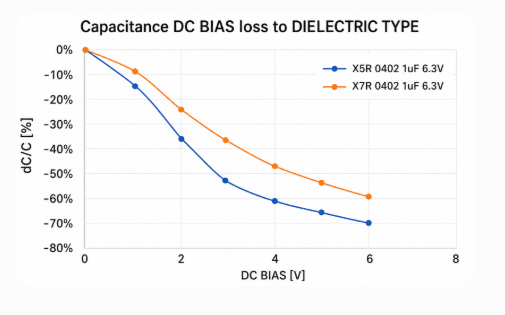

Figura 4. Efecto de polarización de CC que muestra la pérdida de capacitancia en X7R y X5R
2. Clase 2: Propósito general (X7R, X5R)
Estos son los condensadores más utilizados en la electrónica moderna porque ofrecen un buen equilibrio entre tamaño, costo y rendimiento.
• X7R (la opción más versátil)
Las características principales incluyen operación hasta 125ºC, estabilidad de capacitancia moderada de ±15%y una reducción notable de la capacitancia en condiciones de polarización de CC, junto con un envejecimiento gradual con el tiempo.
Los usos típicos incluyen desacoplamiento y derivación, soporte de funcionamiento estable en circuitos digitales y filtrado de uso general en una amplia gama de aplicaciones electrónicas.
En la práctica, un 100 nF X7R El condensador sólo puede entregar alrededor 60–80 nF cuando se opera en condiciones típicas de voltaje y temperatura debido a la pérdida de capacitancia causada por la polarización de CC y factores ambientales.
• X5R (alta capacitancia en tamaño pequeño)
Las características principales incluyen un rango de temperatura de funcionamiento más bajo de hasta 85ºC, mayor densidad de capacitancia en un tamaño compacto y mayor sensibilidad a la polarización de CC, lo que puede reducir notablemente la capacitancia efectiva bajo voltaje aplicado.
Los usos típicos incluyen soporte de rieles eléctricos, proporcionar desacoplamiento masivo y permitir alta capacitancia en diseños electrónicos compactos donde el espacio es limitado.
En diseños con espacio limitado, los capacitores X5R se usan comúnmente porque ofrecen alta capacitancia en paquetes pequeños, pero es necesario tener en cuenta la pérdida de capacitancia bajo el voltaje aplicado para garantizar un rendimiento confiable.

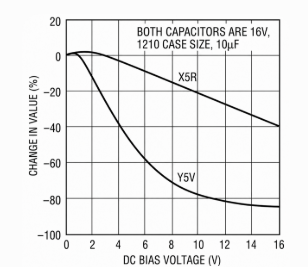

Figura 5. Pérdida de capacitancia severa en Y5V bajo polarización de CC en comparación con X5R
3. Clase 3: Baja Estabilidad
Este tipo es más adecuado para diseños basados en costos donde el rendimiento no es una preocupación principal.
Las características principales incluyen una capacitancia muy alta por unidad de volumen, una estabilidad extremadamente pobre, una pérdida severa de capacitancia bajo voltaje y temperatura frente a iones ariat y un envejecimiento notable con el tiempo.
Los usos típicos incluyen aplicaciones de bajo costo donde la estabilidad del rendimiento no es importante.
Un punto importante a tener en cuenta es que un 10 µF Y5V El condensador puede comportarse como 2 µF o incluso menos en condiciones operativas típicas.

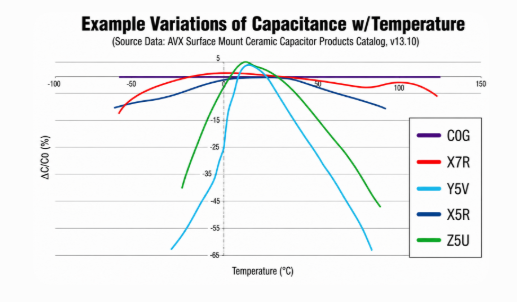

Figura 6. Capacitancia frente a temperatura para C0G, X7R, X5R, Y5V y Z5U
|
Parámetro |
c0g
(Clase 1) |
X7R
(Clase 2) |
X5R
(Clase 2) |
Y5V
(Clase 3) |
|
Estabilidad |
Excelente (muy estable) |
Moderado (±15%) |
Moderado (±15%) |
muy pobre |
|
Efecto de la temperatura |
Cambio mínimo |
Ion v ariat notable |
Ión superior v ariat |
Ión v ariat muy grande |
|
Efecto de polarización de CC |
Ninguno |
Pérdida de capacitancia moderada |
Mayor pérdida de capacitancia |
Pérdida de capacitancia severa |
|
envejecimiento |
Ninguno |
Envejecimiento lento |
Envejecimiento más rápido |
Envejecimiento significativo |
|
Rango de capacitancia |
Bajo |
Medio |
Alto |
muy alto |
|
Precisión |
muy alto |
Medio |
Medio |
Bajo |
|
Rendimiento de frecuencia |
Excelente (ideal para RF) |
moderado |
moderado |
pobre |
|
Eficiencia de tamaño |
Bajo (más grande por el mismo valor) |
bueno |
Muy bueno |
Excelente |
|
Uso típico |
Precisión, RF, sincronización |
Desacoplamiento general |
Potencia, capacitancia masiva |
Solo aplicaciones de bajo costo |
El desacoplamiento eficaz utiliza varios tipos de condensadores juntos, ya que cada dieléctrico funciona mejor en un rango de frecuencia diferente.Un solo condensador no puede cubrir todas las frecuencias, por lo que se requiere un enfoque en capas.
Utilice la siguiente combinación:
|
Frecuencia
Rango |
condensador
Tipo |
Típico
Valor |
Colocación |
|
Alta frecuencia |
c0g |
10 nF a 100 nF |
Más cercano a los pines de alimentación de IC |
|
frecuencia media |
X7R |
100 nF a 1 µF |
Cerca del CI |
|
Baja frecuencia |
X5R |
10 µF o más |
Almacenamiento de energía a granel (carril eléctrico) |
Esta combinación mejora el filtrado de ruido y la estabilidad general de la potencia.

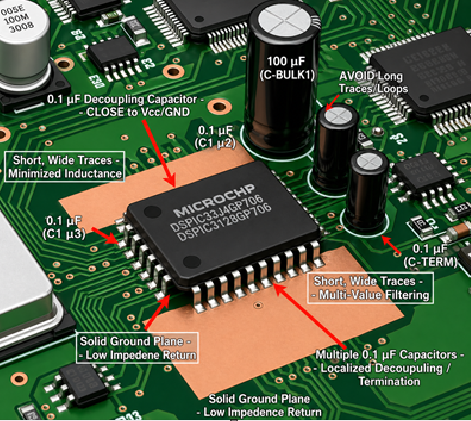

Figura 7. Desacoplamiento del microcontrolador con condensadores cerca de los pines del IC
• Desacoplamiento del microcontrolador - X7R 100 nF
• Oscilador de RF o circuito de temporización - C0G
• Suavizado de carril de alimentación - X5R 10 µF+
• Dispositivo electrónico de bajo costo: Y5V (solo si el ion v ariat es aceptable)
Paso 1: comienza con tu objetivo
• Precisión/sincronización → C0G
• Propósito general → X7R
• Alta capacitancia en espacios pequeños → X5R
• Diseños de costo exclusivo → Y5V
Paso 2: no confíes en la capacitancia nominal
La capacitancia disminuye bajo la polarización de CC y la temperatura, por lo que siempre incluya un margen para garantizar una capacitancia suficiente en funcionamiento.
Paso 3: considerar la estabilidad a largo plazo
• C0G → estable durante años
• X7R/X5R → deriva gradual
• Y5V → ion grande v ariat a lo largo del tiempo
Paso 4: equilibrar el tamaño y el costo
Los paquetes más pequeños pueden perder una capacitancia más efectiva bajo polarización de CC, por lo que el tamaño no debe elegirse basándose únicamente en el tamaño.
Paso 5: Validar en condiciones reales
Pruebe en el circuito real evaluando la ondulación del voltaje, el rendimiento del ruido y la estabilidad general.El rendimiento final depende de las condiciones de funcionamiento, no sólo de los valores de la hoja de datos.
Incluso los diseños correctos pueden fallar debido a un manejo y montaje inadecuados. Estrés mecánico Es un problema común, especialmente para los MLCC grandes, que pueden agrietarse cuando la PCB se dobla.El uso de componentes más pequeños o condensadores de terminación suave puede ayudar a reducir este riesgo.
Lote v ion ariat Otra preocupación es otra preocupación, especialmente con los condensadores X7R y X5R, ya que su rendimiento puede variar entre lotes de producción.Es importante probar los componentes principales antes de su uso para garantizar la coherencia.
Choque térmico también puede conducir al fracaso.Los cambios rápidos de temperatura durante la soldadura o el enfriamiento pueden causar grietas internas.Seguir perfiles de reflujo adecuados y procesos de calentamiento controlados ayuda a prevenir este tipo de daño.
Elegir el condensador cerámico adecuado mejora la estabilidad, reduce el ruido y garantiza un rendimiento confiable.Utilice C0G para precisión, X7R para uso general, X5R para mayor capacitancia y Y5V solo cuando el costo sea la prioridad.Considere siempre la polarización de CC, la temperatura, el envejecimiento y las condiciones de funcionamiento reales antes de tomar una decisión final.
ACERCA DE NOSOTROS
Satisfacción del cliente cada vez.Confianza mutua e intereses comunes.
How to Wire a 4-Pin & 5-Pin Relay
2026-04-27
Relé con enclavamiento o sin enclavamiento: ¿cuál es mejor?
2026-04-27
Un error común es confiar únicamente en la capacitancia nominal sin considerar la polarización de CC, la temperatura y el envejecimiento.Esto a menudo conduce a una capacitancia insuficiente en el funcionamiento real.
Los condensadores de Clase 2 y Clase 3 pierden capacitancia gradualmente con el tiempo.En productos de larga duración, esto puede provocar una variación del rendimiento o inestabilidad si no se tiene en cuenta en el margen de diseño.
C0G debe usarse cuando la estabilidad, la precisión y el bajo ruido son importantes, como en circuitos de RF, osciladores y diseños analógicos de precisión.
Los paquetes más pequeños tienden a mostrar una mayor pérdida de capacitancia bajo polarización de CC.Los paquetes más grandes generalmente mantienen una capacitancia efectiva más estable en aplicaciones de energía.
Los cambios de temperatura pueden cambiar notablemente la capacitancia, especialmente en X5R e Y5V.En condiciones extremas, esto puede afectar la sincronización, el filtrado y el comportamiento general del circuito.
Se recomienda un enfoque en capas, combinando C0G para alta frecuencia, X7R para frecuencia media y X5R para almacenamiento de energía a granel para garantizar una entrega de energía estable.
