Relé con enclavamiento o sin enclavamiento: ¿cuál es mejor?
2026-04-27 82

Los relés son componentes importantes que se utilizan para controlar circuitos eléctricos de forma segura y eficiente.Permiten que una pequeña señal conmute dispositivos más grandes como motores, luces y electrodomésticos.En muchos sistemas, elegir el tipo correcto de relé puede afectar el funcionamiento de todo el circuito.Este artículo explica la diferencia entre relés con y sin enclavamiento, cómo funcionan y cuándo se debe utilizar cada uno.También cubre cableado, errores comunes y consejos para la resolución de problemas que le ayudarán a utilizar los relés correctamente en aplicaciones reales.

Catálogo

Figura 1. Relé con enclavamiento y sin enclavamiento

¿Qué es un relevo?

un relevo es un interruptor operado eléctricamente que permite que una pequeña señal eléctrica controle un circuito más grande y potente de forma segura.Funciona enviando una pequeña corriente a una bobina, lo que crea una fuerza magnética que mueve los contactos internos para abrir o cerrar otro circuito.Esto permite que dispositivos simples, como un microcontrolador o un interruptor, controlen dispositivos de mayor potencia como motores, luces o electrodomésticos sin manejar alto voltaje directamente.Una característica de un relé es aislamiento electrico, que mantiene el lado de control separado del lado de carga y ayuda a proteger las piezas sensibles contra daños.Los relés suelen tener contactos normalmente abiertos (NO) o normalmente cerrados (NC), que definen si el circuito está encendido o apagado por defecto.

Para comprender cómo funcionan los relés en aplicaciones reales, veamos los dos tipos principales: relés de enclavamiento y relés sin enclavamientoy cómo funciona cada uno.

¿Qué es un relé de enclavamiento y cómo funciona?

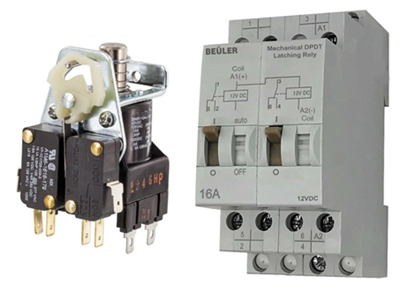

Figura 2. Ejemplos de relés de enclavamiento

un relé de enclavamiento Es un relé que permanece encendido o apagado incluso después de quitar la alimentación."recuerda”su último estado, por lo que no necesita energía continua para mantenerlo en posición.Por eso también se le llama relé biestable.

Así es como funciona: envía un pulso eléctrico corto a la bobina del relé y este se enciende o apaga.En el interior, un pestillo mecánico o un pequeño imán mantiene los contactos en su lugar.Una vez que cambia, permanece allí incluso cuando se corta la energía.Para cambiar el estado nuevamente, simplemente envía otro pulso.

Hay dos tipos comunes.un relé de enclavamiento de una sola bobina Utiliza una bobina y cambia de estado dependiendo de la dirección de la corriente.un relé de enclavamiento de doble bobina utiliza dos bobinas, una bobina se usa para encenderlo y la otra se usa para apagarlo.Los diseños de doble bobina son más fáciles de controlar y más comunes en circuitos prácticos.Por lo general, utilizará un relé de enclavamiento cuando desee ahorrar energía o mantener una configuración incluso durante un corte de energía.

Sin embargo, también tiene algunas cosas a considerar.El circuito de control puede ser un poco más complejo y es necesario asegurarse de que se envíe la señal correcta para cambiar su estado.

¿Qué es un relé sin enclavamiento? ¿Cómo funciona?

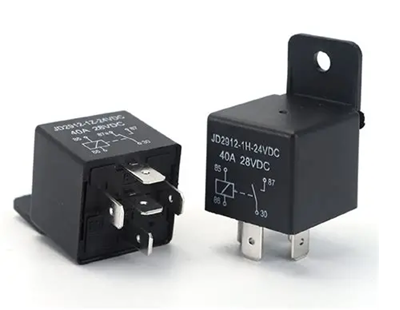

Figura 3. Relé sin enclavamiento para automóviles

un relé sin enclavamiento Es un relé que solo permanece encendido mientras estás suministrando energía.Una vez que se quita la energía, vuelve automáticamente a su estado original.No almacena ni recuerda su última posición.

Así es como funciona: cuando aplicas energía a la bobina, tira de los contactos internos y cambia el estado del circuito.Pero a diferencia de un relé de enclavamiento, no hay sin mecanismo de bloqueo en el interior.Entonces, cuando se corta la energía, la fuerza magnética desaparece y un resorte incorporado empuja los contactos de regreso a su posición predeterminada.

Notarás que siempre sigue su comportamiento predeterminado.Un relé normalmente abierto (NO) permanece APAGADO hasta que lo enciende, mientras que un relé normalmente cerrado (NC) permanece ENCENDIDO hasta que lo activa.

Por lo general, usará un relé sin enclavamiento cuando el dispositivo solo necesita funcionar mientras hay energía, como en motores, ventiladores o sistemas de control que deben detenerse inmediatamente cuando se corta la energía.Es fácil de usar, pero necesita energía continua si desea que permanezca activo.

Relé con enclavamiento y sin enclavamiento: principales diferencias

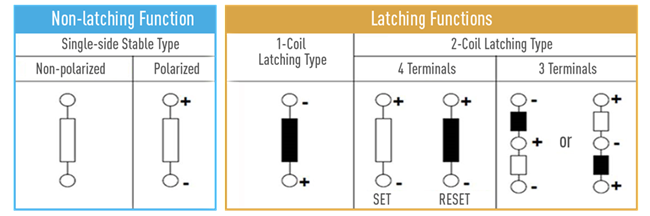

Figura 4. Funciones de relé con enclavamiento y sin enclavamiento

Ahora que has visto cómo funcionan ambos, aquí tienes una comparación sencilla entre ellos para que puedas elegir más rápido.

Un relé de enclavamiento mantiene su último estado incluso cuando se corta la energía, mientras que un relé sin enclavamiento solo permanece activo mientras se aplica energía.Esta diferencia afecta cómo se comportan, cuánta energía usan y dónde debes usarlos.Aquí hay una comparación clara:

Memoria de estado

- Un relé de enclavamiento recuerda su último estado ON u OFF.
- Un relé sin enclavamiento siempre vuelve a su estado predeterminado.

Requisito de energía

- Un relé de enclavamiento sólo necesita alimentación cuando se conmuta.
- Un relé sin enclavamiento necesita energía continua para permanecer encendido.

Eficiencia Energética

- Los relés de enclavamiento son más eficientes energéticamente, especialmente para sistemas de baterías.
- Los relés sin enclavamiento consumen más energía con el tiempo.

Método de control

- Los relés de enclavamiento necesitan señales de pulso (a veces control de encendido/apagado separado).
- Los relés sin enclavamiento son más simples, solo aplique energía para activarlos.

Comportamiento fallido

- Los relés de enclavamiento permanecen en su último estado durante la pérdida de energía.
- Los relés sin enclavamiento se reinician cuando se pierde la energía (más seguro para algunos sistemas).

Aplicaciones típicas

- Los relés de enclavamiento se utilizan en dispositivos inteligentes, circuitos de memoria y sistemas de baja potencia.
- Los relés sin enclavamiento se utilizan en motores, electrodomésticos y sistemas que deben detenerse cuando se corta la energía.

Ventajas y desventajas de los relés con enclavamiento y los relés sin enclavamiento

Relé de enclavamiento

Ventajas:

• Utiliza muy poca energía ya que solo necesita energía cuando se cambia

• Recuerda su último estado, incluso durante la pérdida de energía.

• Excelente para sistemas que funcionan con baterías y que ahorran energía

• Reduce el desperdicio de calor y energía con el tiempo

Desventajas:

• El control puede ser un poco más complejo (control de pulso o de doble bobina)

• Necesita realizar un seguimiento de su estado actual en su sistema

• No es ideal si desea que el sistema se reinicie automáticamente después de un corte de energía.

Relé sin enclavamiento

Ventajas:

• Fácil de usar, solo aplique energía para activar

• Comportamiento predecible (siempre vuelve al estado predeterminado)

• Mejor para sistemas a prueba de fallos donde el estado APAGADO es más seguro

• Más fácil de diseñar y controlar en la mayoría de los circuitos.

Desventajas

• Necesita energía continua para permanecer encendido

• Consume más energía con el tiempo

• Puede generar más calor en funcionamiento prolongado

¿Cuándo debería utilizar un relé con y sin enclavamiento?

La elección entre un relé con y sin enclavamiento depende de cómo desea que se comporte su sistema durante y después de aplicar energía.

deberías utilizar un relé de enclavamiento cuando quieras ahorrar energía o mantener el último estado incluso después de que se corta la energía.Es una buena opción para dispositivos que funcionan con baterías, interruptores domésticos inteligentes y sistemas que necesitan recordar si estaban encendidos o apagados.Dado que solo necesita energía cuando se enciende, ayuda a reducir el uso de energía con el tiempo.También es útil en situaciones en las que desea que el dispositivo continúe funcionando en su último estado incluso después de un corte de energía.

Por otro lado, deberías utilizar un relé sin enclavamiento cuando desea que el sistema operar sólo mientras haya energía presente.Se utiliza en motores, ventiladores, electrodomésticos y sistemas de control industrial donde el dispositivo debe detenerse inmediatamente una vez que se corta la energía.Esto lo convierte en una opción más segura para muchas aplicaciones, ya que vuelve automáticamente a su estado predeterminado.También es más fácil de controlar ya que sólo necesitas aplicar energía para activarlo.

Cómo elegir entre relés con y sin enclavamiento

Elegir el relé correcto no es complicado si te concentras en cómo debe comportarse tu sistema.

Primero, piensa sobre el uso de energía.Si su proyecto funciona con batería o desea ahorrar energía, un relé de enclavamiento es la mejor opción, ya que solo usa energía cuando conmuta.si consumo de energía No es una preocupación, un relé sin enclavamiento puede funcionar bien.

Próximo, Considere lo que debería suceder durante una pérdida de energía..Si desea que el dispositivo permanezca en su último estado, utilice un relé de enclavamiento.Si desea que el sistema se apague o se reinicie automáticamente por seguridad, un relé sin enclavamiento es la opción más segura.

También deberías mirar controlar la complejidad.Los relés de enclavamiento pueden necesitar señales de pulso o control de encendido/apagado separado, lo que hace que el diseño sea un poco más complejo.Los relés sin enclavamiento son más simples ya que simplemente se les aplica energía para mantenerlos activos.

Otro factor es el tipo de aplicación.Para dispositivos inteligentes, sistemas basados ​​en memoria o diseños energéticamente eficientes, se utilizan relés de enclavamiento.Para motores, electrodomésticos y sistemas industriales que solo deben funcionar cuando están encendidos, los relés sin enclavamiento son más adecuados.

Diferencias de cableado entre relés con y sin bloqueo

La diferencia en el cableado proviene principalmente de cómo se controla cada relé.

un relé sin enclavamiento Es sencillo de cablear.La bobina se conecta a una fuente de alimentación a través de un interruptor o señal de control.Cuando se aplica energía, el relé se activa.Cuando se corta la energía, se apaga.La carga se conecta a través de los contactos COM, NO o NC, dependiendo de cómo desee que se comporte el circuito.Esta configuración es sencilla ya que sólo necesita una línea de control para mantenerla encendida.

un relé de enclavamiento está cableado de manera diferente ya que necesita una señal para encenderse y otra para apagarse.En un relé de enclavamiento de doble bobina, tiene dos entradas separadas, una bobina para CONFIGURAR (encender) y otra para RESET (apagar).Cada bobina se activa mediante un pulso corto.En un relé de enclavamiento de bobina simple, el cableado depende de la polaridad, lo que significa que la dirección de la corriente determina si se enciende o apaga.Esto hace que el cableado sea un poco más complejo en comparación con un relé sin enclavamiento.

Errores comunes al usar relés

Estos son los errores más comunes que debes evitar al utilizar relés:

Elegir el tipo de relé incorrecto - El uso de un relé con enclavamiento en lugar de un relé sin enclavamiento (o viceversa) puede hacer que el sistema se comporte incorrectamente.

Cableado incorrecto (Confusión NO y NC) - Mezclar contactos normalmente abiertos (NO) y normalmente cerrados (NC) puede hacer que el dispositivo se encienda o apague en el momento equivocado.

Usar la clasificación de relé incorrecta - Si el relé no está clasificado para su voltaje o corriente, los contactos pueden sobrecalentarse, quemarse o fallar.

Sin diodo de retorno en la bobina - Saltarse el diodo puede causar picos de voltaje que pueden dañar su microcontrolador o circuito de control.

Mantener encendidos los relés sin enclavamiento durante demasiado tiempo - La energía continua puede generar un mayor uso de energía y calor adicional.

Ignorar el aislamiento y la protección adecuados - Esto puede causar problemas de ruido o dañar componentes electrónicos sensibles.

Solución de problemas de retransmisión

Si su relé no funciona correctamente, aquí hay algunos problemas comunes y cómo puede verificarlos:

El relé no hace clic (sin sonido de conmutación) - Verifique si la bobina recibe energía.Utilice un multímetro para verificar el voltaje.Si no hay voltaje, el problema puede estar en el circuito o cableado de control.

El relé hace clic pero no cambia la carga. - Los contactos pueden estar dañados o desgastados.También verifique si el cableado de carga está conectado correctamente a COM, NO o NC.

Relé atascado encendido o apagado - Esto puede ocurrir debido a contactos soldados o fallas mecánicas.En los relés de enclavamiento, verifique también si se envía la señal de pulso correcta.

Operación intermitente (funciona a veces) - Cables sueltos, conexiones deficientes o fuente de alimentación inestable pueden causar este problema.Verifique todos los terminales y conexiones.

Relé de sobrecalentamiento - Esto generalmente significa que el relé está sobrecargado o consume demasiada corriente.Asegúrese de que la clasificación del relé coincida con su carga.

El circuito de control no responde correctamente - Si está utilizando un microcontrolador, verifique si faltan componentes como un diodo de retorno o niveles de señal incorrectos.

Conclusión

Los relés con y sin enclavamiento pueden parecer similares, pero se comportan de manera muy diferente.Un relé con enclavamiento es mejor cuando necesita ahorrar energía o mantener el último estado, mientras que un relé sin enclavamiento es mejor para un control simple y un reinicio automático.Al comprender cómo funciona cada tipo, junto con sus ventajas, cableado y problemas comunes, podrá elegir el relé adecuado para su proyecto.Al final, seleccionar el relé correcto ayuda a mejorar la seguridad, el rendimiento y la confiabilidad de su sistema.
