¿Qué es un actuador lineal y cómo funciona?
2026-01-16 3311

Un actuador lineal es un dispositivo que ayuda a mover cosas en línea recta.El actuador lineal puede empujar, tirar, levantar o deslizar objetos.Este artículo explica qué es un actuador lineal, cómo funciona, sus partes principales, diferentes tipos y dónde se aplica.También muestra cómo controlar un actuador lineal usando Arduino y cómo elegir el correcto.

Catálogo

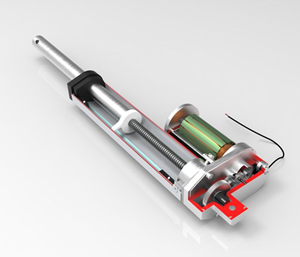

Figura 1. Actuadores lineales

Comprensión de los actuadores lineales

un actuador lineal es un dispositivo que crea un movimiento en línea recta en lugar de un movimiento circular.Actuadores lineales utilizados para empujar, tirar, levantar o deslizar objetos de forma controlada.Mientras que un motor eléctrico solo gira, un actuador lineal cambia este movimiento de giro en movimiento hacia adelante y hacia atrás, lo cual es necesario en muchas máquinas y sistemas.

La mayoría de los actuadores lineales utilizan un motor, engranajes y un tornillo o varilla para funcionar.Cuando se aplica energía, el motor gira y acciona los engranajes.Los engranajes hacen girar el tornillo, lo que hace que la varilla se mueva hacia adentro o hacia afuera.La velocidad y la fuerza de este movimiento dependen del diseño del actuador y de la configuración del engranaje.Un interruptor o controlador puede cambiar la dirección del movimiento y detener el actuador en una posición específica.

Los actuadores lineales se encuentran en sistemas de automatización, robótica, muebles ajustables, dispositivos médicos y equipos industriales.Se eligen por su funcionamiento sencillo, rendimiento constante y fácil control.

Partes principales de un actuador lineal

Un actuador lineal está hecho de algunas partes principales que trabajan juntas para crear un movimiento en línea recta.Cada parte tiene una función sencilla.

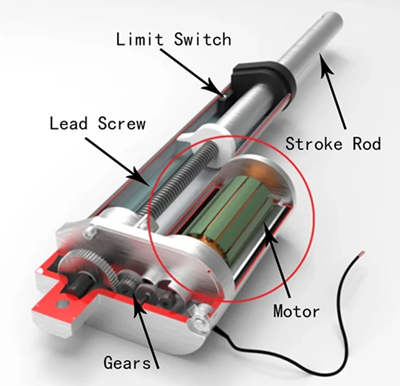

Figura 2. Partes de un actuador lineal

• motores - el motor es la fuente de energía del actuador.Cuando se aplica electricidad, gira e inicia el proceso de movimiento.

• Engranajes (caja de cambios) - los engranajes se conectan al motor.Los engranajes reducen la velocidad del motor y aumentan la fuerza, haciendo que el movimiento sea más fuerte y controlado.

• Tornillo de avance/tornillo de accionamiento - el tornillo de avance es un eje giratorio dentro del actuador.Cuando gira, cambia el movimiento giratorio a un movimiento recto.

• Varilla (eje de extensión) - la varilla es la parte móvil que entra y sale.Varilla es la parte que empuja o tira de un objeto.

• Vivienda (Cuerpo) - la carcasa mantiene juntas todas las piezas y las protege del polvo y los daños.

• Interruptores de límite - los finales de carrera detienen la varilla cuando llega al final de su recorrido.Los interruptores de límite ayudan a prevenir daños y mantienen seguro el actuador.

Cómo funciona un actuador lineal

El actuador lineal funciona mediante convertir el movimiento giratorio en movimiento recto.Dentro del actuador hay un pequeño motor, algunos engranajes y una varilla o tornillo.Cuando se suministra electricidad, el motor comienza a girar.

A medida que el motor gira, gira los engranajes.Estos engranajes hacen girar el tornillo dentro del actuador.cuando el vueltas de tornillo, el la varilla se mueve hacia afuera o hacia adentro en línea recta.Así es como el actuador empuja o tira de un objeto.Si el motor gira en la dirección opuesta, la varilla retrocede.

Puede controlar el movimiento de un actuador lineal mediante un simple interruptor o controlador.Esto le permite mover la varilla hacia adelante, hacia atrás o detenerla en una posición determinada.

Tipos de actuadores lineales

Los actuadores lineales se agrupan según la forma en que crean movimiento.Cada tipo funciona de manera diferente y se adapta a diferentes tareas.

Actuadores lineales eléctricos

Los actuadores lineales eléctricos funcionan con un motor eléctrico.Cuando se suministra energía, el motor gira y mueve un tornillo dentro del actuador.Esta acción empuja o tira de la varilla en línea recta.Estos actuadores permiten un movimiento suave, un control de dirección sencillo y puntos de parada precisos.Los actuadores lineales eléctricos encajan bien en proyectos donde se requiere un funcionamiento limpio y un control sencillo.

Actuadores lineales hidráulicos

Los actuadores lineales hidráulicos se mueven utilizando líquido presurizado, generalmente aceite.Cuando el líquido fluye hacia un cilindro, empuja un pistón hacia adelante o hacia atrás.Este tipo puede soportar cargas muy pesadas y fuerzas fuertes.Los actuadores lineales hidráulicos se ven en máquinas grandes donde la fuerza importa.

Actuadores lineales neumáticos

Los actuadores lineales neumáticos dependen del aire comprimido para mover un pistón dentro de un tubo.Cuando el aire entra por un lado, el pistón se desliza en dirección recta.Estos actuadores reaccionan rápidamente y funcionan bien en sistemas que necesitan un movimiento rápido.Los actuadores lineales neumáticos tienen un diseño simple pero dependen de un suministro de aire para funcionar.

Actuadores lineales mecánicos (tipo tornillo)

Los actuadores lineales mecánicos se mueven mediante acciones manuales, como girar un tornillo, una rueda o una manija.A medida que el tornillo gira, la varilla se mueve hacia adelante o hacia atrás.Estos actuadores no necesitan electricidad ni presión de fluido.Los actuadores lineales mecánicos son fáciles de entender y le brindan control directo sobre el movimiento.

Actuadores lineales piezoeléctricos

Los actuadores lineales piezoeléctricos funcionan con materiales especiales que cambian ligeramente de forma cuando se aplica electricidad.Este pequeño cambio crea un movimiento lineal muy fino.Aunque la distancia de movimiento es corta, el control es extremadamente preciso.Los actuadores lineales piezoeléctricos se adaptan a tareas en las que se necesita un movimiento pequeño y exacto.

Aplicaciones del actuador lineal

Los actuadores lineales se encuentran en los dispositivos y sistemas siguientes:

Automatización y Robótica - Los actuadores lineales ayudan a mover brazos, deslizadores y herramientas.Lineal permite que las máquinas realicen acciones repetidas con precisión y en dirección recta.

Muebles ajustables - Los actuadores lineales permiten que los muebles se muevan suavemente.Los actuadores lineales ayudan a subir o bajar camas ajustables, mesas, escritorios de pie y mecanismos reclinables con un control simple.

Equipo médico - Los actuadores lineales ayudan a ajustar las camas de hospital, las mesas de exploración y los elevadores de pacientes.Su movimiento controlado ayuda a proporcionar comodidad y un posicionamiento preciso.

Maquinas Industriales - Muchas máquinas dependen de actuadores lineales para mover piezas, prensar materiales o posicionar herramientas.Los actuadores lineales admiten un movimiento constante y una fuerza controlada en los sistemas de fabricación.

Sistemas automotrices - Los actuadores lineales ayudan con el ajuste de los asientos, las cerraduras de las puertas, los sistemas de apertura del maletero y los controles de ventilación.Ayudan a proporcionar un movimiento suave y controlado dentro del vehículo.

Hogar y sistemas inteligentes - Los actuadores lineales admiten abridores de ventanas, sistemas de cortinas y proyectos de hogares inteligentes.Los actuadores lineales permiten un movimiento motorizado simple que puede controlarse mediante interruptores o controladores.

Cómo controlar actuadores lineales usando Arduino

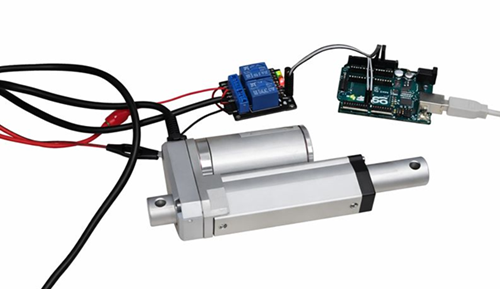

Figura 3. Control de actuadores lineales con Arduino

un actuador lineal se puede controlar mediante un arduino enviando señales simples que le indican que avance, retroceda o se detenga.Dado que un actuador lineal necesita más energía de la que un Arduino puede proporcionar, se coloca un controlador de motor o un módulo de relé entre el Arduino y el actuador.Arduino envía señales de control a este módulo y el módulo suministra energía de forma segura al actuador.

Cuando Arduino cambia la señal, el motor dentro del actuador gira en una dirección diferente.Esto hace que la varilla del actuador se mueva hacia afuera o hacia atrás en línea recta.Al utilizar un código básico, Arduino puede controlar cuándo se mueve el actuador y cuándo se detiene.También se pueden agregar botones o sensores para que el actuador responda a su entrada.

Actuadores lineales eléctricos, hidráulicos y neumáticos

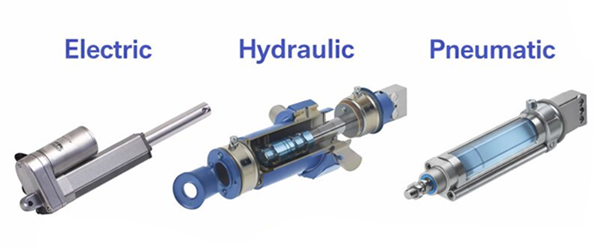

Figura 4. Actuadores lineales eléctricos, hidráulicos y neumáticos

La siguiente tabla muestra una comparación entre actuadores lineales eléctricos, hidráulicos y neumáticos, para ayudarle a comprender qué tipo se adapta a sus necesidades.

Característica	Eléctrico Actuador lineal	Hidráulico Actuador lineal	Neumático Actuador lineal
Fuente de energía	Electricidad	Líquido a presión (aceite)	aire comprimido
Cómo se mueve	El motor gira un tornillo. para mover la varilla	Presión líquida empuja un pistón	La presión del aire mueve un pistón
Salida de fuerza	Fuerza media	fuerza muy alta	Fuerza baja a media
Velocidad	Lento a medio	Medio	Rápido
controlar	Fácil de controlar y detenerse en posiciones establecidas	Más difícil de controlar precisamente	Posición limitada controlar
Precisión	Alto	Medio	Bajo
Operación limpia	Limpio, sin fugas	Puede perder aceite	Aire limpio, pero ruidoso.
Equipo adicional requerido	Fuente de alimentación y controlador	Bomba, válvulas, fluido. tanque	compresor de aire
Mantenimiento	Bajo	Alto	Medio
Mejor para	Automatización, robótica, muebles	máquinas pesadas, construcción	Fábrica rápida movimientos

Cómo elegir el actuador lineal adecuado

La elección del actuador lineal adecuado comienza con la comprensión de lo que debe hacer el actuador.Al verificar estos factores a continuación, podrá seleccionar un actuador lineal que se adapte a su proyecto de manera segura y efectiva.

Primero, considerar la carga o fuerza requerido.El actuador debe ser lo suficientemente fuerte empujar o tirar del objeto sin esfuerzo.A continuación, piense en el longitud del trazo, que es cuánto debe moverse la varilla hacia adentro o hacia afuera.

el velocidad de movimiento También es importante.Algunas tareas requieren movimientos lentos y fluidos, mientras que otras requieren una acción más rápida.También deberías comprobar el fuente de energía, como eléctrico, hidráulico o neumático, y asegúrese de que coincide con lo que está disponible en su sistema.Por último, considere la método de control y ambiente de trabajo.

Decida si necesita un control de interruptor simple o un posicionamiento más preciso.Piense también en factores como espacio, nivel de ruido, y exposición al polvo o la humedad.

Conclusión

Los actuadores lineales ayudan a crear un movimiento recto y controlado en muchos sistemas.Al comprender cómo funcionan, sus partes y sus tipos, resulta más fácil utilizarlos correctamente.Saber dónde se aplican y cómo elegir el actuador adecuado puede ayudarle a que los proyectos funcionen mejor.
