¿Cuál es la diferencia entre un MOSFET y un relé?
2026-04-26 16

Elegir el dispositivo de conmutación adecuado es fundamental en cualquier sistema eléctrico o electrónico.Dos de las opciones más comunes son los MOSFET y los relés.Ambos se utilizan para controlar circuitos, pero funcionan de diferentes maneras y están diseñados para diferentes usos.Algunos sistemas necesitan una conmutación rápida y eficiente, mientras que otros necesitan un fuerte aislamiento y la capacidad de manejar alta potencia.Este artículo analizará las principales diferencias entre MOSFET y relés, cómo funcionan, dónde se utilizan y cómo elegir el adecuado para su aplicación.

Catálogo

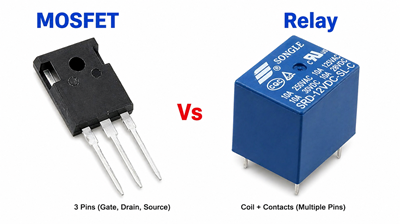

Figura 1. Comparación entre MOSFET y relé

¿Qué es un relé y cómo funciona?

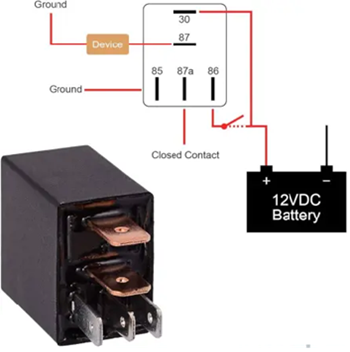

Figura 2. Cómo se conecta un relé en un circuito

un relevo es un interruptor electromecánico que permite que una señal de baja potencia controle un circuito de mayor potencia de forma segura y eficiente.Funciona mediante el uso de un bobina eso actúa como un electroimán cuando la corriente fluye a través de él.Cuando la bobina se energiza, crea un campo magnético que atrae una parte metálica móvil llamada armadura.Este movimiento cambia la posición de los contactos, que son los puntos que abrir o cerrar el circuito eléctrico.

En un relevo típico, hay normalmente abierto (NO) contactos que permanecen abiertos hasta que se activan, y normalmente cerrado (NC) contactos que permanecen cerrados hasta que se energiza el relé.Cuando la bobina recibe energía, los contactos NA se cierran para permitir que la corriente fluya, mientras que los contactos NC se abren para detener la corriente.Una vez que se quita la energía, un resorte devuelve la armadura a su posición original, restaurando los contactos a su estado predeterminado.

Este mecanismo simple permite que los relés controlen dispositivos de alto voltaje o alta corriente, como motores, luces y electrodomésticos, utilizando una señal de control de bajo voltaje.Como el lado de control y el lado de carga están físicamente separados, los relés también proporcionan aislamiento eléctrico, lo que los hace confiables y seguros para muchas aplicaciones.

¿Qué es un MOSFET y cómo funciona?

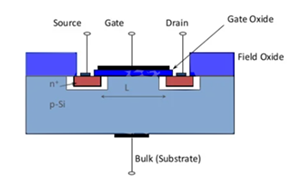

Figura 3. Diagrama de estructura interna del MOSFET

un MOSFET (Transistor de efecto de campo semiconductor de óxido metálico) es un dispositivo de conmutación de semiconductores que controla el flujo de corriente mediante un Campo eléctrico en lugar de movimiento mecánico..Tiene tres terminales principales: compuerta, drenaje y fuente.La puerta está aislada eléctricamente del resto del dispositivo mediante una fina capa de óxido, lo que significa que casi no fluye corriente hacia ella.En lugar de utilizar corriente, un MOSFET se controla mediante el voltaje aplicado a la puerta.

Cuando se aplica un voltaje a la puerta (en un MOSFET de canal N), se crea un campo eléctrico que forma una camino conductivo, llamado un canal, entre el drenaje y la fuente.Una vez que se forma este canal, la corriente puede fluir libremente a través del dispositivo.Cuando el voltaje de la puerta se elimina o se reduce por debajo de un cierto nivel (voltaje umbral), el canal desaparece y la corriente se detiene.Esto permite que el MOSFET actúe como un interruptor electrónico rápido.

A diferencia de los relés, Los MOSFET no tienen partes móviles, por lo que cambian mucho más rápido y funcionan en silencio.Son muy eficientes, especialmente en aplicaciones de bajo voltaje y alta velocidad.Debido a su rápida respuesta y larga vida útil, los MOSFET son un componente principal en los diseños electrónicos actuales.

MOSFET vs Relé: principales diferencias

La siguiente tabla proporciona una comparación simple y clara de las principales diferencias entre MOSFET y relés, lo que le ayudará a decidir rápidamente cuál se adapta a su aplicación.

Característica	MOSFET	Relevo
Tipo	Electrónica (semiconductor)	Mecanico (electromagnético)
Cómo funciona	Utiliza voltaje para controlar el flujo de corriente	Utiliza una bobina para moverse. contactos
Velocidad de conmutación	muy rapido (microsegundos)	Lento (milisegundos)
Partes móviles	Ninguno	Sí (los contactos se mueven)
Esperanza de vida	muy largo	Limitado por desgaste
Ruido	silencioso	Sonido de clic
Consumo de energía	Bajo (controlado por voltaje)	Mayor (la bobina necesita poder)
Aislamiento eléctrico	Sin aislamiento total	Aislamiento total entre control y carga
Tipo de carga	Principalmente CC	CA y CC
Tamaño	Pequeño y compacto	Más grande y voluminoso
Calor	Puede generar calor bajo carga	Menos calor en los contactos
Fiabilidad	Alto (sin desgaste)	Puede degradarse con el tiempo
Costo	Generalmente bajo a moderado	puede ser mas alto dependiendo del tipo

Aplicaciones MOSFET vs retransmisión

Aplicaciones de retransmisión:

• Electrodomésticos (aires acondicionados, lavadoras, refrigeradores)

• Sistemas automotrices (motores de arranque, bocinas, faros, bombas de combustible)

• Paneles de control industriales (motores, bombas, compresores, transportadores)

• Conmutación de alto voltaje y alta corriente

• Sistemas que necesitan aislamiento eléctrico por seguridad

• Distribución de energía y circuitos de conmutación.

• Sistemas HVAC (calefacción, ventilación, control de aire acondicionado)

• Sistemas de control de ascensores y ascensores

• Conmutación de generador y energía de respaldo (sistemas ATS)

• Sistemas de control de iluminación (alumbrado público, iluminación de edificios)

• Sistemas de seguridad y protección (disyuntores, alarmas)

• Señalización ferroviaria y control de maquinaria pesada.

Aplicaciones MOSFET:

• Fuentes de alimentación y convertidores DC-DC

• Sistemas de gestión de baterías (BMS)

• Conductores de motores (robots, ventiladores, drones, máquinas pequeñas)

• Microcontroladores y sistemas embebidos (Arduino, dispositivos IoT)

• Computadoras portátiles, teléfonos inteligentes y dispositivos electrónicos portátiles

• Circuitos de conmutación de alta velocidad

• Controladores LED y sistemas de iluminación

• Amplificadores de audio y circuitos de procesamiento de señales.

• Sistemas de energía solar e inversores.

• Vehículos eléctricos (control de motores, regulación de potencia)

• Sistemas robóticos (actuadores, circuitos de control)

• Placas base de computadora y circuitos de administración de energía

• Circuitos de carga inalámbrica y carga rápida

MOSFET vs Relay: ¿Cuál es mejor para su aplicación?

La elección entre un MOSFET y un relé depende de sus necesidades específicas.Ambos dispositivos pueden controlar circuitos eléctricos, pero están diseñados para diferentes tipos de aplicaciones.

un Relevo es la mejor opción cuando su sistema involucra alto voltaje o alta corriente, especialmente con alimentación de CA.El relé también es ideal cuando se requiere aislamiento eléctrico, lo que significa que el circuito de control debe estar completamente separado de la carga por seguridad.Los relés se utilizan comúnmente en electrodomésticos, sistemas industriales y aplicaciones automotrices donde es necesario conmutar cargas grandes y no se necesita velocidad.

un MOSFET es más adecuado para circuitos de baja tensión y CC que requieren una conmutación rápida y eficiente.Como no tiene partes móviles, funciona silenciosamente y puede cambiar muy rápidamente, lo que lo hace perfecto para la electrónica moderna, como proyectos de microcontroladores, fuentes de alimentación, sistemas de baterías y robótica.Los MOSFET también se prefieren cuando el espacio es limitado y se requiere eficiencia energética.

MOSFET frente a relé: ¿cuándo debería utilizarlo?

Debe utilizar un MOSFET o un relé según la situación real de su sistema, no solo las características generales.

Utilice un relevo cuando trabajando con sistemas de energía reales como electrodomésticos, máquinas industriales o circuitos de automoción.Estos sistemas suelen implicar alimentación de CA o alto voltaje, donde se requiere seguridad y aislamiento.Los relés también son mejores cuando solo se necesita un control simple de ENCENDIDO/APAGADO y la conmutación no suele ocurrir.

Utilice un MOSFET en sistemas electronicos y digitales donde los cambios ocurren con frecuencia y la velocidad importa.Esto incluye circuitos de microcontroladores, dispositivos que funcionan con baterías, fuentes de alimentación y robótica.Los MOSFET también son una mejor opción cuando se necesita alta eficiencia, bajo calor y un diseño compacto.

MOSFET vs Relé: Comparación de velocidades de conmutación

Velocidad de conmutación es una de las mayores diferencias entre un MOSFET y un relé.un MOSFET cambia muy rápido ya que no tiene partes móviles.Puede encenderse y apagarse en microsegundos (muy rápido), por lo que es bueno para circuitos que cambian muchas veces, como fuentes de alimentación y dispositivos electrónicos.un El relevo es mucho más lento. ya que tiene que mover contactos metálicos.Cuando lo enciendes, la bobina tarda un tiempo en tirar de los contactos.Esto suele tardar milisegundos (más lento).Como resultado de esto, los relés no son buenos para conmutaciones rápidas o repetidas.

MOSFET vs Relé: Consumo de energía y eficiencia

Uso de energía Hay otra diferencia entre un MOSFET y un relé, especialmente en sistemas que funcionan durante períodos prolongados.

un MOSFET utiliza muy poca potencia de control ya que está controlado por voltaje, no por corriente.Después de encenderse, solo pierde una pequeña cantidad de energía debido a la resistencia interna.Esto lo convierte en una buena opción para dispositivos que funcionan con baterías y sistemas de ahorro de energía.un relé, sin embargo, necesita energía constante para mantener la bobina activa mientras está encendida.Esto significa que continúa usando energía incluso cuando no está conmutando.Con el tiempo, esto puede provocar un mayor consumo de energía, especialmente en sistemas que permanecen encendidos durante períodos prolongados.

MOSFET vs Relé: vida útil y confiabilidad

Vida útil y confiabilidad Son muy diferentes entre un MOSFET y un relé en cuanto a cómo están construidos.un MOSFET no tiene partes móviles, por lo que no se desgasta fácilmente.Puede cambiar millones o incluso miles de millones de veces y seguir funcionando correctamente.Esto lo hace muy confiable para sistemas que cambian con frecuencia, como electrónica, fuentes de alimentación y dispositivos automatizados.

un relevo, por otra parte, Tiene contactos móviles que se abren y cierran cada vez. cambia.A largo plazo, estos contactos pueden desgastarse, quemarse o dañarse debido a chispas (arcos) al conmutar corrientes altas.Como resultado de esto, los relés tienen una vida útil limitada, especialmente en aplicaciones con conmutación frecuente.

MOSFET vs Relé: Aislamiento eléctrico y seguridad

Aislamiento eléctrico y seguridad. Se requieren cuando se trabaja con circuitos sensibles o de alto voltaje.un El relé proporciona aislamiento eléctrico completo. entre el lado de control y el lado de carga.Esto significa que las dos partes no están conectadas directamente, por lo que el alto voltaje o las fallas de la carga no pueden llegar fácilmente al circuito de control.

un MOSFET, por otra parte, no proporciona aislamiento completo por sí solo.La señal de control y la carga comparten el mismo camino eléctrico, por lo que existe una conexión directa.Esto significa que se necesita especial cuidado al diseñar el circuito, especialmente cuando se trata de voltajes más altos.Para lograr el aislamiento con MOSFET, generalmente se requieren componentes adicionales como optoaisladores o circuitos controladores.

Errores comunes al elegir entre MOSFET y relé

Elegir el dispositivo incorrecto puede provocar un rendimiento deficiente, daños o riesgos para la seguridad.Aquí hay errores comunes que se deben evitar:

Uso de un MOSFET para cargas de CA de alto voltaje - Los MOSFET son principalmente para CC.Usarlos directamente en CA sin un diseño adecuado puede causar fallas.

Ignorar las necesidades de aislamiento eléctrico - Si su sistema necesita aislamiento por seguridad, un relé suele ser la mejor opción.

Elegir el voltaje o la corriente nominal incorrectos - El uso de un dispositivo con clasificaciones inferiores a las requeridas puede provocar sobrecalentamiento o daños.

No conducir la puerta MOSFET correctamente - Un voltaje de puerta débil o incorrecto puede hacer que el MOSFET se caliente y no cambie completamente.

Uso de un relé para conmutación de alta velocidad - Los relés son lentos y pueden desgastarse rápidamente si se cambian con demasiada frecuencia.

Olvidar el consumo de energía de la bobina del relé - Los relés necesitan energía constante para permanecer encendidos, lo que puede desperdiciar energía en sistemas de larga duración.

Ignorar la gestión del calor en los MOSFET - Sin una refrigeración o un diseño adecuados, los MOSFET pueden sobrecalentarse bajo carga.

Sin considerar la esperanza de vida - Los relés se desgastan con el tiempo, especialmente en aplicaciones de conmutación frecuente.

Cableado incorrecto de contactos o terminales. - Las conexiones incorrectas pueden provocar que el circuito falle o se comporte inesperadamente.

Cómo elegir entre MOSFET y relé

Elegir entre un MOSFET y un relé es sencillo si nos fijamos en lo que necesita su circuito.

Primero, verifique el tipo de poder.Si su circuito utiliza alimentación de CA, un relé suele ser la mejor opción.Si utiliza alimentación CC, es mejor un MOSFET.A continuación, piense en el tamaño de la carga.Para alto voltaje o alta corriente, un relé es más seguro.Para potencias bajas a medias, un MOSFET funciona bien.

Ahora considere velocidad .Si su circuito necesita cambiar muy rápido o muchas veces, use un MOSFET.Si el cambio es lento o solo de vez en cuando, un relé está bien.Piensa también en seguridad.Si necesita aislamiento entre el control y la carga, elija un relé.Si no es necesario el aislamiento, está bien un MOSFET.

mira consumo de energíatambién.Un MOSFET usa menos energía, mientras que un relé usa más energía ya que su bobina permanece encendida.Por último, piensa en tamaño y vida.Un MOSFET es pequeño y dura más.Un relé es más grande y puede desgastarse, pero sigue siendo bueno para trabajos sencillos.

Conclusión

Los MOSFET y los relés son dispositivos de conmutación útiles, pero cada uno es mejor para diferentes situaciones.Un relé es una buena opción para cargas de CA de alto voltaje y aislamiento seguro, mientras que un MOSFET es mejor para conmutación rápida, uso de baja energía y sistemas electrónicos modernos.Al comprender sus diferencias en velocidad, eficiencia, vida útil y seguridad, podrá elegir el dispositivo adecuado para sus necesidades.
