Condensadores clase X vs clase Y: ¿Cuál es la diferencia?
2026-04-25 174

Los condensadores de clase X y clase Y son piezas principales utilizadas en dispositivos electrónicos que se conectan a la alimentación de CA.Ayudan a reducir el ruido no deseado y a mantener el circuito seguro, especialmente cuando se trata de alto voltaje y sobretensiones.Como están conectados directamente a la red eléctrica, es necesario comprender cómo funcionan y cómo utilizarlos correctamente.Este artículo explica qué son los condensadores Clase X y Clase Y, cómo funcionan, sus diferencias, tipos y dónde se utilizan.También muestra cómo elegir el correcto, las reglas de seguridad a seguir y los errores comunes que se deben evitar.

Catálogo

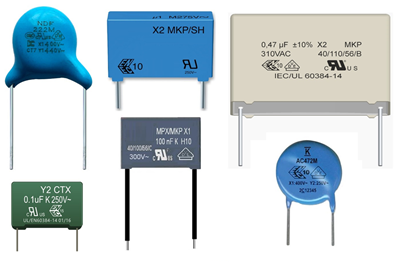

Figura 1. Condensadores de seguridad Clase X e Y

¿Qué son los condensadores clase X y clase Y?

Clase X y Condensadores clase Y son condensadores con clasificación de seguridad Se utiliza en circuitos de alimentación de CA, especialmente en dispositivos conectados directamente a la red eléctrica.Su objetivo principal es reducir el ruido eléctrico y mantener los circuitos funcionando correctamente manteniendo la seguridad.Como están conectados a alto voltaje y pueden sufrir sobretensiones, están fabricados con diseños especiales que cumplen con estrictos estándares de seguridad.

Estos se llaman condensadores de seguridad porque son construido para fallar de una manera segura y controlada.Esto ayuda a prevenir riesgos como descargas eléctricas, cortocircuitos o incendios.Los condensadores de clase X generalmente se conectan entre las líneas eléctricas, mientras que los condensadores de clase Y se conectan entre la línea y tierra, donde la seguridad es más necesaria.

Cómo funcionan los condensadores clase X y clase Y

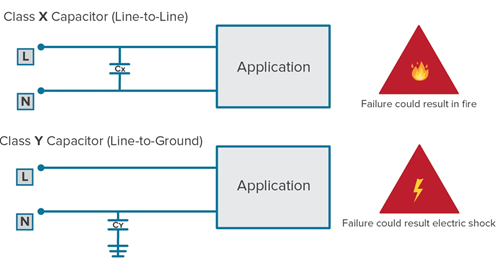

Figura 2. Diagrama de conexión de condensadores clase X vs clase Y

Los condensadores de clase X y clase Y funcionan filtrando el ruido de alta frecuencia que viaja a lo largo de las líneas eléctricas de CA.Los sistemas eléctricos suelen generar señales no deseadas, como interferencias electromagnéticas (EMI), que pueden afectar el rendimiento de los dispositivos electrónicos.Estos condensadores ayudan a reducir esa interferencia.

Los condensadores de clase X se colocan a lo largo de las líneas eléctricas, donde absorben y suavizan el ruido entre los conductores.Los condensadores de clase Y están conectados entre la línea y tierra, donde dirigen de forma segura las señales no deseadas lejos del circuito.Al controlar estas señales de ruido, ambos tipos ayudan a mejorar la estabilidad de la señal y reducir la interferencia en los sistemas electrónicos.

Condensadores clase X vs clase Y: ¿Cuál es la diferencia?

Los condensadores de clase X y clase Y se utilizan para reducir el ruido eléctrico en circuitos de alimentación de CA, pero difieren en el lugar donde están conectados y su función de seguridad.Los condensadores de clase X se colocan entre las líneas vivas y neutrales para filtrar el ruido a través de la fuente de alimentación y tener un menor riesgo de seguridad.Los condensadores de clase Y están conectados entre la línea y tierra, donde la seguridad es más necesaria ya que una falla podría provocar una descarga eléctrica.Por esta razón, los capacitores de Clase Y están diseñados para fallar en apertura, mientras que los capacitores de Clase X pueden fallar y depender de dispositivos de protección como fusibles.Las diferencias se resumen en la siguiente tabla:

Característica	clase Condensador X	clase Condensador Y
Conexión	Línea a línea (En vivo – Neutral)	Línea a tierra
Propósito principal	Reducir el ruido en la línea eléctrica	Reducir el ruido a suelo y mejorar la seguridad
Riesgo de seguridad	Menor riesgo	Mayor riesgo (directamente relacionados con la seguridad del usuario)
Modo de falla	Puede fallar	Diseñado para fallar al abrirse
Protección	Los disparadores se fusionan o interruptor si está en cortocircuito	Previene eléctrico choque al abrir
Uso común	Al otro lado de la línea filtrado	Línea a tierra filtrado
Requisito de seguridad	Seguridad estándar diseño	Seguridad más estricta diseño
Aplicaciones	fuentes de alimentación, electrodomésticos	filtros EMI, circuitos de puesta a tierra

Clasificaciones de condensadores clase X y clase Y

Los condensadores de seguridad se clasifican según su capacidad para manejar condiciones de voltaje y sobretensiones en circuitos de CA.Estas clasificaciones siguen los estándares internacionales y ayudan a garantizar un funcionamiento seguro cuando se conecta a la red eléctrica.

clase x Calificaciones

Subclase	oleada Capacidad (pulso máximo)	impulso Resistir (típico)	uso caso
X1	Alta (>2,5 kV)	Hasta ~4kV	Alto aumento entornos
X2	Medio (≤2,5 kV)	Hasta ~2,5 kV	Electrodomésticos generales (más común)
X3	Bajo (≤1,2 kV)	No especificado	Condiciones de sobretensión baja

clase Y Calificaciones

Subclase	Clasificado voltaje	impulso Resistir (típico)	uso caso
Y1	Hasta ~500 VCA	Hasta ~8kV	Alta seguridad aplicaciones
Y2	~150–300 VCA	Hasta ~5kV	Uso general (común)
Y3	~150–250 VCA	No especificado	Uso limitado
Y4	Por debajo de ~150 VCA	Hasta ~2,5 kV	Bajo voltaje aplicaciones

Tipos de condensadores clase X

Los condensadores de clase X se seleccionan en función de la tensión eléctrica que puede enfrentar un circuito.En lugar de centrarse únicamente en los valores técnicos, es más útil comprender dónde funciona mejor cada tipo en situaciones reales y cómo encaja en el diseño general.

• X1 → adecuado para entornos hostiles donde pueden ocurrir fuertes picos de voltaje o condiciones de energía inestables, como equipos industriales o áreas con sobretensiones frecuentes.Este tipo se elige cuando se requiere confiabilidad a largo plazo y protección contra eventos de alta energía.

• X2 → la opción más utilizada en electrodomésticos, adaptadores y fuentes de alimentación.Funciona bien en condiciones normales de funcionamiento y proporciona un filtrado de ruido eficaz para los dispositivos electrónicos cotidianos sin la necesidad de una protección extrema contra sobretensiones.

• X3 → destinado a circuitos de baja tensión, donde las perturbaciones de tensión son mínimas y el entorno eléctrico es estable.Es menos común y normalmente se usa en condiciones controladas donde no se requiere una alta protección contra sobretensiones.

Tipos de condensadores clase Y

Los condensadores clase Y se seleccionan en función del nivel de seguridad requerido, ya que están conectados entre la línea eléctrica y tierra.Dado que se requiere esta posición, cada tipo está diseñado para proporcionar un nivel diferente de protección según la aplicación y las condiciones de funcionamiento.

•Y1 → diseñado para entornos de alto riesgo, como sistemas industriales o equipos médicos, donde se requiere la máxima protección.Este tipo soporta tensiones de voltaje más altas y se utiliza en circuitos con estrictos requisitos de seguridad.

• Y2 → la opción más común para electrodomésticos y electrónica de consumo.Proporciona una protección confiable al tiempo que mantiene un buen rendimiento en condiciones normales.

• Y3 → se utiliza en diseños especializados o menos comunes, a menudo donde se aplican restricciones de diseño específicas.No se utiliza mucho en aplicaciones modernas.

• Y4 → adecuado para sistemas de baja tensión, donde el estrés eléctrico es menor y el nivel de seguridad requerido no es tan exigente.

Aplicaciones de condensadores clase X y clase Y

Fuentes de alimentación - aplicado en las etapas de filtrado de entrada para reducir el ruido y estabilizar la potencia que ingresa al circuito.

Electrodomésticos - se encuentra en dispositivos como televisores, lavadoras y refrigeradores para minimizar las interferencias y garantizar un funcionamiento confiable.

Filtros EMI/RFI - se utiliza para suprimir el ruido electromagnético y de radiofrecuencia, lo que ayuda a que los dispositivos cumplan con los estándares reglamentarios.

Equipo de audio - ayuda a eliminar ruidos no deseados, mejorando la claridad del sonido en amplificadores y parlantes.

Sistemas de comunicación - reduce las interferencias que pueden afectar la transmisión y el rendimiento de la señal.

Equipos industriales - utilizado en máquinas expuestas a alto ruido eléctrico para mantener un funcionamiento estable.

Dispositivos médicos - garantiza un funcionamiento seguro y reduce las interferencias en sistemas electrónicos sensibles.

Electrónica de Consumo - utilizado en cargadores, adaptadores y pequeños dispositivos electrónicos para control y protección del ruido.

Cómo elegir el condensador de seguridad adecuado

La elección del condensador de seguridad adecuado depende de la posición del circuito, el nivel de voltaje y los requisitos de seguridad.Dado que estos condensadores están conectados a la red eléctrica de CA, es necesario seleccionar el tipo correcto tanto para el rendimiento como para su protección.

Identificar el punto de conexión - Utilice un condensador Clase X para filtrado línea a línea y un condensador Clase Y para protección línea a tierra.

Verifique la clasificación de voltaje - Asegúrese de que el condensador pueda soportar el voltaje de CA y posibles sobretensiones en su sistema.

Seleccione la clase correcta (X1, X2, Y1, Y2): elija una clase superior para circuitos expuestos a fuertes picos de tensión o condiciones de seguridad esenciales.

Considere el entorno de la aplicación - Los sistemas industriales pueden requerir componentes de mayor calificación, mientras que los dispositivos domésticos suelen utilizar tipos estándar.

Busque certificaciones de seguridad - Asegúrese de que el condensador cumpla con estándares reconocidos como IEC, UL o CSA para un funcionamiento confiable.

Verifique el tamaño físico y el montaje. - Asegúrese de que el componente se ajuste al diseño y disposición de su circuito.

Equilibrar coste y rendimiento - Elija un condensador que satisfaga las necesidades de seguridad sin sobrediseñar el circuito.

Normas de seguridad para condensadores de clase X e Y

Clase X y Condensadores clase Y debe seguir estrictas normas de seguridad ya que están conectados directamente a la red eléctrica de CA y expuestos a alto voltaje y sobretensiones.Estos estándares garantizan que los condensadores funcionen de manera confiable y fallen de una manera que no genere peligros como descargas eléctricas o incendios.

Estos componentes son probados y certificados por organizaciones reconocidas como CEI (Comisión Electrotécnica Internacional), UL (Laboratorios Underwriters), y CSA (Asociación Canadiense de Normas).La pauta más utilizada es CEI 60384-14, que define la clasificación, los métodos de prueba y los requisitos de rendimiento para los condensadores de seguridad.

Para cumplir con estos estándares, los capacitores se someten a pruebas tales como:

• Pruebas de alto voltaje para garantizar que puedan manejar condiciones normales y de sobretensión.

• Pruebas de impulso para verificar la resistencia a picos repentinos de voltaje

• Pruebas de resistencia para comprobar la confiabilidad a largo plazo

• Pruebas de falla para confirmar que fallan de manera segura (comportamiento abierto o controlado)

Errores comunes al utilizar condensadores de seguridad

Al utilizar condensadores de seguridad, varios errores pueden afectar tanto al rendimiento como a la seguridad.Uno de los mayores problemas es usando el tipo incorrecto (Clase X versus Clase Y), especialmente colocando un capacitor Clase X en una posición de línea a tierra, lo que puede aumentar el riesgo de descarga eléctrica.Otro problema es elegir la calificación incorrecta, donde una clase inferior puede no manejar adecuadamente las sobretensiones y puede fallar prematuramente.También se requiere Evite ignorar las certificaciones de seguridad., ya que es posible que los componentes no certificados no cumplan con los estándares requeridos.Puede pasar por alto las condiciones operativas reales, como picos de voltaje o energía inestable, que pueden dañar el capacitor.Además, mala colocación del circuito y puesta a tierra inadecuada puede reducir la eficacia del filtrado y crear problemas de seguridad.Usando baja calidad o componentes dañados puede llevar a un funcionamiento poco confiable, y asumir que todos los capacitores son iguales es un error grave, solo se deben usar capacitores con clasificación de seguridad en aplicaciones de red de CA.

Conclusión

Los condensadores Clase X y Clase Y ayudan a mantener los circuitos electrónicos funcionando de forma adecuada y segura.Al comprender su propósito, tipos y uso correcto, podrá elegir el capacitor adecuado para sus necesidades y evitar problemas.Usar el condensador de seguridad adecuado y seguir las pautas adecuadas ayudará a proteger tanto al dispositivo como a usted, al tiempo que mejorará el rendimiento general.
