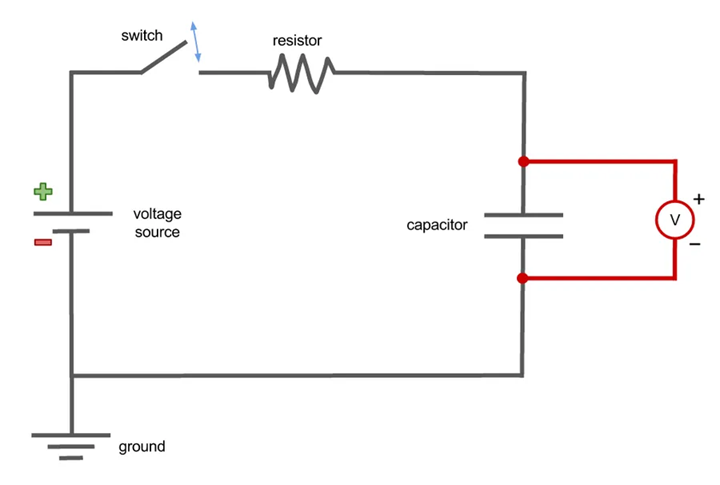

Figura 1. Condensador en el circuito de DC
Los condensadores contienen un dieléctrico, que es un material aislante, por lo que la corriente continua no puede pasar a través de ellos como lo hace a través de un conductor.Lo que medimos como corriente en un circuito que contiene un condensador es en realidad el movimiento de electrones libres en el circuito externo mientras se acumulan las cargas en las placas del condensador.Durante la carga, los electrones cambian para equilibrar la diferencia de potencial creada por el voltaje aplicado.Una vez que el voltaje a través del condensador es igual al voltaje de la batería, la diferencia de potencial es cero, y la corriente en el circuito se detiene.En este punto, el condensador se considera completamente cargado.Si el voltaje aplicado aumenta aún más, más electrones migran, lo que resulta en una mayor carga almacenada y un mayor voltaje en las placas.

Figura 2. Circuito de CC simple con un condensador conectado a una batería
La Figura 2 es un circuito de CC simple con una batería conectada a un condensador.En el momento de la conexión, el condensador no tiene carga, lo que significa que el número de electrones libres en ambas placas es casi igual.A medida que comienza la carga, el terminal positivo de la batería atrae a electrones lejos de la placa a la que se conecta.Esta pérdida de electrones deja esa placa cargada positivamente.Al mismo tiempo, los electrones se acumulan en la placa conectados al terminal negativo de la batería, lo que lo hace cargar negativamente.
Esta separación de carga crea un campo eléctrico dentro del dieléctrico y aumenta gradualmente un voltaje a través del condensador.A medida que aumenta el voltaje de las placas, la corriente de carga disminuye hasta que el voltaje del condensador coincide con el voltaje de la batería.A partir de este punto, la corriente del circuito cesa, y el condensador simplemente almacena energía como un campo electrostático.
El comportamiento de carga y descarga de un condensador en un circuito de CC depende de dos factores clave: la resistencia del circuito y la capacitancia del condensador.Juntos, estos valores determinan la constante de tiempo, una medida de qué tan rápido responde el condensador a los cambios de voltaje.
La carga en un condensador viene dada por:
Dónde:
• Q = carga en coulombs
• C = Capacitancia en Farads
• V = voltaje en voltios
• i = actual en amperios
• T = tiempo en segundos
Reorganizar conduce a la fórmula de tiempo constante:
Aquí, τ (tau) es la constante de tiempo en segundos, r es la resistencia en ohmios, y C es la capacitancia en Farads.

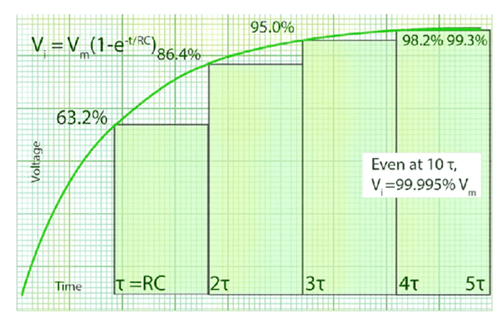

Figura 3. Voltaje de carga del condensador con el tiempo en el circuito RC
La constante de tiempo define cuánto tiempo tarda un condensador en cargar al 63.2% del voltaje de suministro.El crecimiento es exponencial, no lineal.La Figura 3 muestra la relación:
• A 1τ, el condensador alcanza aproximadamente el 63.2%
• A las 2τ, alrededor del 86.5%
• A 3τ, alrededor del 95%
• A 4τ, alrededor del 98.2%
• A 5τ, alrededor del 99.3%
Después de alrededor de cinco veces constantes, el condensador se considera completamente cargado.El mismo principio se aplica cuando el condensador se descarga, pero el voltaje decae hacia cero.
Considere una resistencia de 100 kΩ en serie con un condensador de 500 µF:
Esto significa que el condensador tarda 50 segundos en cargarse al 63.2% del voltaje de suministro.El aumento de la resistencia o la capacitancia aumenta el tiempo de carga, mientras que disminuirlos lo reduce.

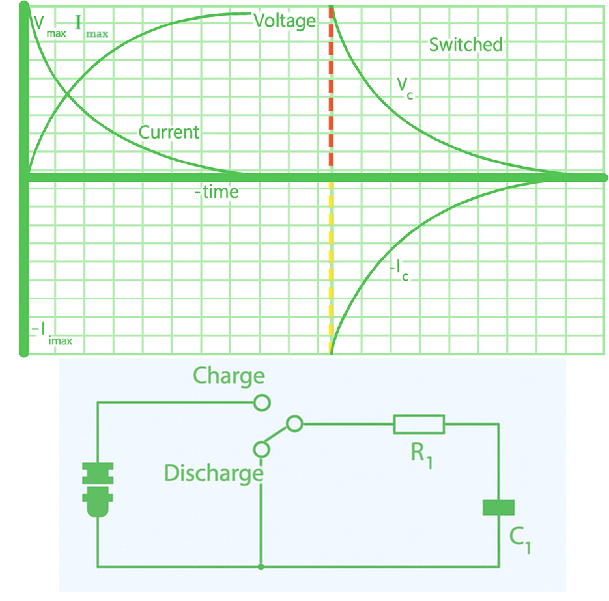

Figura 4. Proceso de carga y descarga del condensador
Cuando el condensador se desconecta del suministro de CC y se conecta a través de una resistencia, comienza a descargar.La energía almacenada en el campo eléctrico entre sus placas se libera al circuito, y el voltaje a través del condensador disminuye exponencialmente con el tiempo.La tasa de descarga se rige por la misma constante de tiempo (τ = RC) que durante la carga.
• Al comienzo de la descarga, el voltaje del condensador está al máximo (igual al voltaje de suministro).
• La corriente fluye en la dirección opuesta en comparación con la carga, comenzando con su valor más alto y luego en descomposición exponencialmente.
• Tanto el voltaje como la corriente se acercan gradualmente a cero, pero nunca caen al instante.
El voltaje a través del condensador durante la descarga es:
La corriente a través de la resistencia durante la descarga es:
La Figura 4 muestra cómo el voltaje y la corriente varían con el tiempo durante la carga y la descarga.Demuestra cómo se puede mover el interruptor entre el modo de carga (conectado al suministro a través de una resistencia) y el modo de descarga (conectado solo a la resistencia), lo que ilustra ambos procesos uno al lado del otro.
Ningún condensador es un aislante perfecto.Con el tiempo, las pequeñas corrientes de fuga lo descargan lentamente.Sin embargo, los condensadores grandes pueden mantener la carga durante mucho tiempo, lo que representa un peligro de descarga eléctrica.

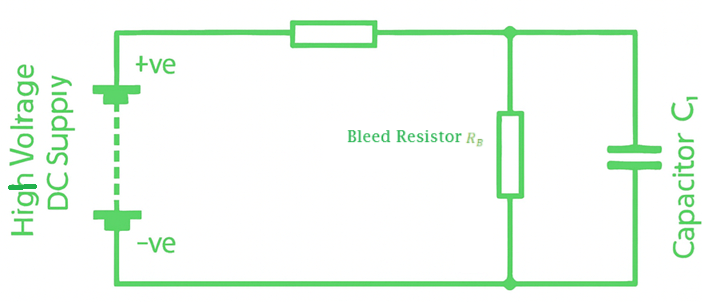

Figura 5. Descarga del condensador con resistencia de sangrado
Para hacer que los circuitos sean más seguros, una resistencia de sangrado a menudo se conecta en paralelo con el condensador (Figura 5).Esta resistencia proporciona una ruta de descarga controlada, asegurando que el voltaje del condensador caiga a un nivel seguro en unos pocos segundos después de que se elimine la potencia.
Cuando se carga un condensador, los electrones se mueven de una placa a otra, creando una separación de carga.Esto forma un campo eléctrico estático entre las placas, que es donde se almacena la energía.La cantidad de energía almacenada depende directamente de la capacitancia y el voltaje aplicado.
A diferencia de los inductores que necesitan corriente continua para mantener un campo magnético, los condensadores pueden almacenar energía sin un flujo de electrones.La atracción entre el exceso de electrones en la placa negativa y los iones positivos en la otra placa mantiene la carga en su lugar.El condensador permanece cargado hasta que se filtra naturalmente o se descarga a través de un circuito.
La energía almacenada en un condensador se calcula utilizando la fórmula:
Dónde:
• W = energía almacenada (Joules)
• C = Capacitancia (Farads)
• V = voltaje (voltios)
Esta fórmula muestra que la energía aumenta con la capacitancia y el voltaje.La capacitancia de duplicación duplica la energía, mientras que duplicar la voltaje lo cuadruplica.
Problema: un condensador de 1 µF se carga mediante un suministro de 300 V CC.Encuentra la energía almacenada.
Solución:
Respuesta: El condensador almacena 0.045 julios de energía.
Los condensadores cargados pueden ser peligrosos porque a menudo tienen un alto voltaje incluso después de que se retira la energía.Un condensador cargado a 300 V, por ejemplo, puede ofrecer un shock doloroso o dañino.Cuando se descarga repentinamente, la corriente puede aumentar a cientos de amperios en un instante, suficiente para dañar los circuitos o los operadores de sobresalto.Este principio se ve en las unidades de flash de la cámara, donde los condensadores liberan energía almacenada en un tubo de xenón para crear una explosión brillante de luz.
Por seguridad, los condensadores siempre deben ser descargados antes de manejar.Si bien los pequeños a veces se pueden acortar de manera segura, los condensadores más grandes necesitan una descarga controlada utilizando una resistencia para limitar la corriente.Muchos diseños de alto voltaje incluyen resistencias de sangrado permanentes para drenar automáticamente la energía después del apagado.Tratar condensadores con cuidado y usar métodos de descarga adecuados ayuda a prevenir accidentes y protege el equipo.
• Almacenamiento de energía: los condensadores almacenan temporalmente energía eléctrica y la liberan cuando sea necesario.Por ejemplo, proporcionan ráfagas rápidas de potencia en los flashes de la cámara y los controladores LED.
• suavizado de la fuente de alimentación: en las alimentaciones de CC, los condensadores reducen las ondas de voltaje después de la rectificación, asegurando una salida estable para dispositivos como cargadores y adaptadores.
• Acoplamiento y desacoplamiento de señales: los condensadores permiten que las señales de CA pasen mientras bloquean DC, lo que ayuda en amplificadores de audio y circuitos de comunicación para evitar la distorsión.
• Circuitos de tiempo: los circuitos RC usan condensadores para crear retrasos u oscilaciones de tiempo precisos, comúnmente aplicados en relojes, generadores de pulso y osciladores.
• Potencia de respaldo: los grandes condensadores actúan como reservas de mini -potencia, manteniendo el contenido de la memoria en microcontroladores, chips de BIOS y relojes digitales durante las interrupciones de potencia cortas.
• Soporte de regulación de voltaje: los condensadores estabilizan el voltaje en los circuitos de regulador al compensar los cambios de carga repentina, proteger los IC y procesadores sensibles.
• Filtrado de ruido: los condensadores filtran el ruido no deseado de alta frecuencia en los circuitos de CC, mejorando la calidad de la señal en dispositivos como radios, computadoras y sistemas de audio.

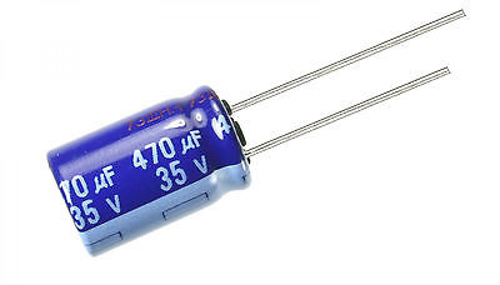

Figura 6. condensadores electrolíticos
Los condensadores electrolíticos son una de las opciones más comunes en los circuitos de CC.Ofrecen valores de capacitancia muy altos en un paquete relativamente pequeño, lo que los hace ideales para aplicaciones como el filtrado, el suavizado y el almacenamiento de energía en las fuentes de alimentación.Debido a que están polarizados, siempre deben estar conectados con la polaridad correcta.Revertirlos puede causar falla o incluso daños.

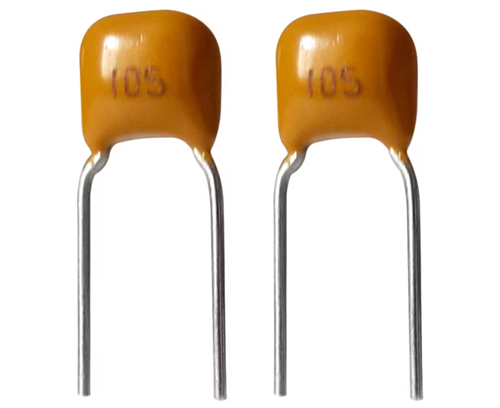

Figura 7. condensadores de cerámica
Los condensadores de cerámica se usan ampliamente en los circuitos de CC debido a su bajo costo, tamaño pequeño y naturaleza no polarizada.Esto significa que pueden estar conectados en cualquier dirección sin preocupación.Son especialmente útiles para pasar por alto y desacoplar, donde filtran el ruido de alta frecuencia no deseado y mantienen estables las líneas de voltaje.

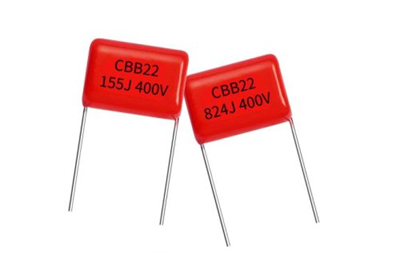

Figura 8. Condensadores de cine
Los condensadores de películas son conocidos por su excelente confiabilidad, larga vida útil y propiedades eléctricas estables.Tienen pérdidas muy bajas, lo que las hace adecuadas para aplicaciones precisas en los circuitos de CC, como el tiempo, el acoplamiento y el acondicionamiento de la señal.Como no son polarizados, los condensadores de películas son versátiles y pueden conectarse en cualquier orientación.

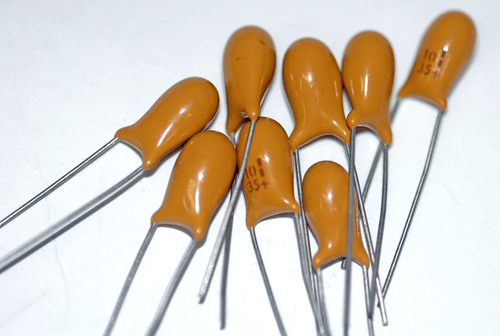

Figura 9. Condensadores de tantalum
Los condensadores de tántalo son dispositivos compactos que proporcionan una mayor capacitancia que los condensadores de cerámica del mismo tamaño.Están polarizados, como los tipos electrolíticos, y se utilizan ampliamente para filtrar y desacoplar en circuitos de CC, particularmente en la electrónica portátil donde el espacio es limitado.Su estabilidad y confiabilidad bajo voltaje de CC constante los hacen valiosos en circuitos sensibles, aunque se debe tener cuidado para evitar condiciones de polaridad inversa o sobretensión.

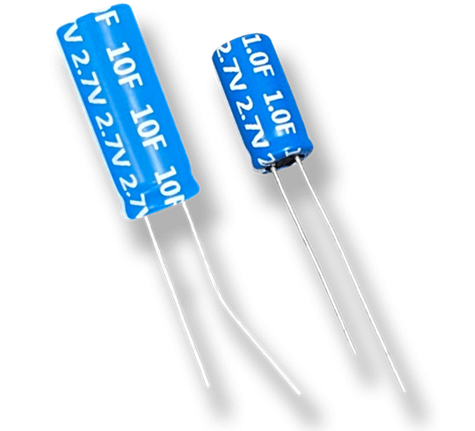

Figura 10. Supercondensadores
Los supercondensadores, también llamados ultracacitores, proporcionan valores de capacitancia extremadamente altos en comparación con los condensadores estándar.En los circuitos de CC, se usan donde se necesita una gran cantidad de almacenamiento de energía o ráfagas rápidas de energía.A diferencia de las baterías, cargan y descargan rápidamente, lo que las hace efectivas en los sistemas de CC intensivos en energía.
• Temperatura: el calor alto degrada el dieléctrico y acorta la vida, mientras que las bajas temperaturas aumentan la ESR y reducen el rendimiento.
• Calificación de voltaje: excediendo el voltaje nominal estresa el dieléctrico, causando fugas o descomposición.Puede usar la reducción de la seguridad.
• ESR (resistencia en serie equivalente): la ESR más alta crea calor y pérdidas, mientras que la ESR baja garantiza una mejor eficiencia y estabilidad.
• Envejecimiento: con el tiempo, la capacitancia disminuye y los aumentos de ESR debido al desgaste dieléctrico o la evaporación de electrolitos.
• Corriente de ondulación: CA residual en circuitos de CC genera calor que puede acortar la vida útil si se excede la calificación de ondulación.
• Humedad y medio ambiente: la humedad aumenta la fuga;Se necesitan condensadores sellados o recubiertos para condiciones duras.
• Estrés mecánico: la vibración o el montaje deficiente pueden dañar los condensadores, especialmente los tipos de cerámica.
• Almacenamiento: el almacenamiento largo sin uso puede degradar los electrolíticos, a veces que requieren la referencia.
Aunque los condensadores tienen un diseño simple, pueden ser herramientas potentes cuando se usan correctamente.Con la selección y el cuidado adecuados, proporcionan un servicio seguro, confiable y duradero en todo, desde suministros de alimentación hasta circuitos de sincronización.
ACERCA DE NOSOTROS
Satisfacción del cliente en todo momento. Confianza mutua e intereses comunes.
Ultimate Beginner’s Guide to Surface Mount Technology (SMT) en electrónica
2025-07-22
¿Cuáles son las características de IRF3205 MOSFET?
2024-08-14
No. Un condensador bloquea DC constante una vez que está completamente cargado, pero durante la carga o descarga, la corriente fluye brevemente hasta que el voltaje iguale.
La resistencia limita la corriente de entrada, controla la velocidad de carga y previene el daño al condensador o fuente de alimentación.
Depende de la fuga y el tipo.Los condensadores de cine y cerámica pueden mantener la carga durante horas o días, mientras que los electrolíticos la pierden más rápido.
No. Los condensadores almacenan energía temporalmente y se descargan rápidamente, mientras que las baterías proporcionan energía continua a largo plazo.
Cobra instantáneamente con una corriente de aumento.Sin resistencia, esto puede dañar el condensador o la fuente de alimentación.
Los condensadores no crean voltaje.Almacenan y liberan energía, pero el voltaje máximo es igual al suministro del que se cargan.
Sí.En serie, la calificación de voltaje aumenta pero la capacitancia disminuye.Paralelamente, la capacitancia se suma, mientras que la calificación de voltaje permanece igual.
Los signos incluyen abultamiento, fuga o retención de voltaje incorrecto.La prueba con un multímetro para capacitancia o ESR confirma la falla.
