El amplificador de potencia de audio LM386: una guía integral de su estructura, funcionalidad y aplicaciones
2024-04-25 31126

LM386 es un amplificador de potencia de audio producido por el semiconductor nacional.Se utiliza principalmente en varios equipos de audio portátiles de baja potencia, como relojes electrónicos, radios y altavoces pequeños.Este artículo lo presenta principalmente desde los aspectos de la estructura, el principio de trabajo, el fabricante, la función y las aplicaciones.

El LM386 es un amplificador de potencia de bajo voltaje adecuado para voltajes de la fuente de alimentación de CC entre 4V y 12V.Proporciona funcionalidad de amplificador de audio de alta ganancia en un paquete SOIC de inmersión o SOIC de 8 pines con la ayuda de un solo condensador de acoplamiento y dos tubos reguladores.El chip presenta bajo ruido, bajo distorsión y bajo consumo de energía, lo que lo hace ideal para equipos electrónicos con batería.

- BA546

- KA386

LM386 consiste en una etapa de entrada, una etapa intermedia y una etapa de salida, así como a los circuitos de retroalimentación y sesgo.Entre ellos, el nivel de entrada se divide por la resistencia de entrada y entra en el amplificador diferencial para la amplificación de la señal.Debido a que contiene una gran cantidad de etapas, puede garantizar que la corriente de salida y la potencia sean muy estables.

El principio de trabajo de LM386 se basa en el amplificador de transistores internos.Su señal de entrada se amplifica y se envía al circuito amplificador.Al mismo tiempo, el control de ganancia de retroalimentación se realiza a través del circuito de retroalimentación para lograr el factor de amplificación requerido.En comparación con otros amplificadores de audio, el LM386 es especial en que su impedancia de entrada es muy alta, mientras que también puede funcionar normalmente a bajos voltajes y consumir muy poca corriente.

El amplificador de audio LM386 consta de 8 pines, y su configuración de PIN se muestra en la figura a continuación:

Pin 1 (ganancia): este es el pin de ganancia, que ajusta la ganancia del amplificador a través de la capacitancia de componentes externos.

Pin 2 (Entrada): este es el pin no inversor utilizado para proporcionar la señal de audio.

Pin 3 (entrada+): este es el terminal de inversión, generalmente conectado a tierra.

Pin 4 (GND): este es el pasador de tierra, conectado al suelo del sistema.

PIN 5 (VOUT): este es el pin de salida, utilizado para proporcionar audio de salida amplificado y conectado al altavoz.

Pin 6 (VS): este pin está conectado a la fuente de alimentación.

Pin 7 (bypass): se utiliza para conectar el condensador de desacoplamiento.

Pin 8 (ganancia): es el pin de configuración de ganancia.

El LM386 es fabricado por National Semiconductor.La compañía, con sede en Santa Clara, California, es un desarrollador líder de tecnología de gestión de energía analógica y produce una amplia gama de productos de gestión de energía, incluidos productos de potencia diseñados para mejorar la eficiencia energética del sistema, los circuitos integrados fáciles de usar y los productos solarmágicosque aumentan la cantidad de energía generada por los sistemas de energía solar.La compañía ha sido adquirida por Texas Instruments (TI), y el 23 de septiembre de 2011, se completó la fusión oficial.

Sus funciones principales se pueden resumir de la siguiente manera:

LM386 tiene algunas funciones de protección interna, como la protección de sobrecalentamiento, la protección contra sobrecorriente, etc. Cuando ocurran condiciones anormales durante la operación del circuito, estos mecanismos de protección se activarán automáticamente para proteger la seguridad de los circuitos y el equipo.

El chip LM386 integra un circuito de administración de energía, que puede regular y estabilizar la potencia de entrada para proporcionar voltaje de operación estable y corriente.Esto puede garantizar el funcionamiento normal del circuito del amplificador de potencia y evitar efectivamente el impacto del ruido de la fuente de alimentación en la señal de audio.

LM386 puede amplificar la señal de audio de entrada, dejando el sonido más claro y más fuerte.Al ajustar la resistencia de control de ganancia en el circuito, puede lograr diferentes factores de amplificación para satisfacer las diferentes necesidades de audio.

El extremo de salida del circuito de amplificador de potencia LM386 puede impulsar directamente dispositivos, como altavoces o auriculares, de modo que la señal de audio se puede emitir a una potencia apropiada, produciendo así efectos de sonido claros y de alta calidad.Al ajustar la resistencia de salida en el circuito, puede adaptarse a diferentes requisitos de carga para obtener la mejor calidad de sonido.

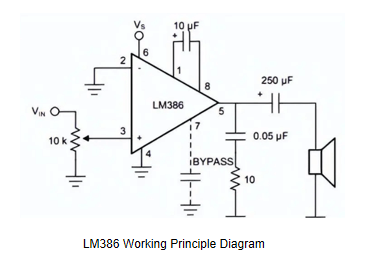

El LM386 solo requiere unos pocos condensadores y resistencias para comenzar a funcionar.A continuación se muestra un circuito LM386 comúnmente utilizado:

Este IC usa el pin 6 para la alimentación (generalmente 5 o 9V), mientras que el pin 4 de tierra está conectado a tierra.El pasador de inversión (pin 2) generalmente está conectado a la tierra, mientras que el pasador no inversor (pin 3) proporciona la señal de audio.Estas señales de audio pueden originarse a partir de un micrófono o incluso conectarse a través de un conector de 3.5 mm.Se coloca una resistencia de 10k ohm en serie con la señal de audio y se usa como control de volumen.Podemos elegir ignorar este potenciómetro si deseamos operar a todo volumen.El pin 1 y el pin 8 se utilizan para establecer la ganancia del amplificador.Si no hay conexión entre estos dos pines, la ganancia predeterminada es de 26 dB;Pero si un condensador de 10 microfarad está conectado a través de ellos, podemos obtener la ganancia máxima del IC, que es 46 dB.El pin 7 se usa para conectar el condensador de filtro (0.1 microfarad) del amplificador IC para eliminar las oscilaciones innecesarias.La señal de audio amplificada se puede conectar a un altavoz de 8 ohmios a través del pin 5, a través de un condensador de filtro.Además, una red RC que consiste en un condensador de microfarad de 0.05 y una resistencia de 10k ohmios es opcional.

LM386 se puede usar en los siguientes campos:

- Detector de sonido: LM386 se puede usar para diseñar detectores de sonido.Al conectar los sensores apropiados, podemos utilizar LM386 para detectar el sonido en el entorno y amplificar su salida para activar otros circuitos o dispositivos.

- Dispositivos portátiles: LM386 es especialmente adecuado para su uso en algunos dispositivos electrónicos portátiles que tienen requisitos de energía más estrictos, como radios pequeños y altavoces portátiles.En estos dispositivos, el LM386 puede proporcionar una salida de audio clara y estable mientras mantiene un bajo consumo de energía, extendiendo así el tiempo de uso general del dispositivo.

- Circuitos de amplificación de audio: el LM386 se puede usar para amplificar las señales de audio, como las de fuentes de audio como micrófonos, reproductores de MP3, etc., para conducir altavoces o auriculares.

- videojuegos o juguetes: el LM386 se puede usar para diseñar módulos de efecto de sonido para videojuegos o juguetes.Por ejemplo, en un automóvil de juguete, el LM386 puede recibir señales débiles de un microcontrolador u otra fuente de audio y amplificarlas para impulsar los altavoces para producir sonidos realistas del motor.Y en los juegos electrónicos, puede recibir comandos del controlador del juego y amplificar las señales de efecto de sonido correspondientes de acuerdo con diferentes situaciones y acciones del juego.

- Portuano electrónico: LM386 se puede usar para diseñar circuitos de timbre.Al conectar un gatillo a LM386, cuando alguien presiona un botón, LM386 amplificará la señal de sonido del gatillo para producir un timbre fuerte.

- Amplificador de altavoces o altavoces pequeños: el LM386 se puede usar para diseñar un amplificador simple de altavoces o altavoces pequeños.Al diseñar, podemos controlar con precisión la ganancia y el volumen ajustando los parámetros del circuito externo.Por ejemplo, al cambiar los valores de las resistencias y condensadores conectados al LM386, podemos ajustar la ganancia del amplificador, es decir, la amplificación de la señal de audio.Al mismo tiempo, ajustando el potenciómetro u otros componentes de control de volumen, también podemos controlar fácilmente el volumen de salida para satisfacer diferentes ocasiones y necesidades de escucha.

El LM386 es un circuito integrado que contiene un amplificador de alimentación de audio de bajo voltaje.Es adecuado para dispositivos con batería como radios, amplificadores de guitarra y proyectos de electrónica de pasatiempos.

Se pueden construir varios tipos de amplificadores con la ayuda de IC LM386, pero el principal inconveniente de este circuito es la interferencia y el ruido.El sistema propuesto se puede diseñar con menos ruido.

El LM386 tiene entradas que funcionan a su voltaje de suministro negativo que generalmente es 0 V (tierra).El 741 tiene una corriente de salida máxima de aproximadamente 20 mA, por lo que puede generar una carga de 2000 ohmios.El LM386 tiene una corriente de salida máxima de aproximadamente 810 mA para que pueda conducir un altavoz de 8 ohmios.El 741 necesita resistencias de retroalimentación negativas agregadas.
