LM317T es un regulador de voltaje positivo ajustable de tres terminal que puede lograr una salida de voltaje estable.El dispositivo tiene una buena linealidad, regulación de la carga y estabilidad de la temperatura para satisfacer las necesidades de la mayoría de los circuitos.Dado que el LM317T puede controlar el voltaje de salida a través de componentes externos, es especialmente adecuado para situaciones en las que se requiere un ajuste de voltaje rápido.Este artículo presentará el LM317T para ayudarlo a aplicar mejor este dispositivo.

El LM317T es un regulador de voltaje ajustable hacia adelante diseñado para suministrar corrientes de carga en exceso de 1.5 A. Su voltaje de salida es ajustable de 1.2 a 37 V, y el voltaje de salida nominal simplemente se selecciona a través de un divisor de resistencia.Esto hace que el dispositivo sea fácil de usar y elimina la molestia de instalar un regulador de voltaje fijo.Los reguladores de voltaje lineal LM317T son muy robustos, ya que presentan limitación de corriente interna y apagado térmico.Este regulador de voltaje ajustable está disponible en varios paquetes para dispositivos TO20, TO20FP y D2PAK.

• B29150

• Lm317tg

• LM217T

• LM317P

• Varios paquetes: puede elegir TO20, TO-3 y otros formularios de paquetes para satisfacer las necesidades de diferentes escenarios de aplicación.

• Protección de la temperatura: tiene una característica de protección de temperatura incorporada.Este mecanismo de protección corta automáticamente la salida en caso de sobrecalentamiento, protegiendo así al regulador del daño.

• Buena estabilidad: LM317T tiene un producto de ancho de banda de alta ganancia y excelentes características de respuesta de frecuencia, y puede lograr una salida estable de voltaje de alta precisión.

• amplio rango de ajuste:LM317T puede ajustar fácilmente el voltaje de salida a través de resistencias externas.El amplio rango de ajuste atiende a diversos escenarios de aplicación, sobresaliendo en circuitos que exigen un control de voltaje preciso o situaciones que requieren flexibilidad para adaptarse a varios voltajes de la fuente de alimentación.

• Protección contra sobrecarga: LM317T tiene una función de protección de sobrecarga.Este regulador adopta la tecnología avanzada de protección de cortocircuito, que puede cortar automáticamente la salida cuando la salida está corta o sobrecargada, protegiendo así efectivamente el regulador de carga y voltaje.

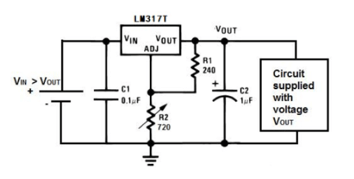

Lo siguiente es cómo se ve el regulador LM317T cuando está conectado al circuito para que proporcione una salida constante de voltaje de CC.

En esta configuración del circuito, el suministro de voltaje de CC está conectado al pin VIN del regulador.Este PIN en particular está diseñado para aceptar el voltaje de entrada, después de lo cual el chip inicia un proceso de regulación hacia abajo.Es crucial tener en cuenta que el voltaje aplicado a este pin debe superar el voltaje que produce.Los reguladores de voltaje funcionan únicamente para controlar los niveles de voltaje y son incapaces de generar voltaje de forma independiente.Por lo tanto, para lograr un voltaje de salida deseado, Vout, el voltaje de entrada, VIN, debe exceder el VOUT.Para nuestro circuito, se requiere una salida estable de 5 VDC, lo que requiere un voltaje de entrada superior a 5 voltios.Típicamente, en los reguladores de voltaje, el voltaje de entrada se mantiene aproximadamente 2 voltios por encima del regulador, a menos que se utilice un regulador diferencial de bajo voltaje.En nuestro caso, con un objetivo de salida de 5 voltios, suministramos 7 voltios al regulador.

Ahora que hemos tratado con el pin de entrada, además debemos lidiar con el pasador ajustable (adj).Este es el pasador que permite que el voltaje se ajuste al nivel que queremos.Como queremos emitir 5 voltios, debemos calcular qué valor de R2 producirá una salida de 5 voltios.Usamos la fórmula de voltaje de salida, Vout = 1.25V (1 ÷ R2/R1).Como R1 = 240Ω, la ecuación es 5V = 1.25V (1 + R2/240Ω), entonces R2 = 720Ω.Por lo tanto, cuando el valor de R2 es de 720Ω, si se alimenta un voltaje de entrada superior a 5 voltios, el LM317T emitirá 5V.El último pin del LM317T es el pin de salida.Aquí es donde aparecerá el voltaje regulado (en este caso 5 voltios).Para suministrar el circuito con los 5 voltios regulados, ahora simplemente lo conectamos al pin de salida.

El LM317T es un regulador de voltaje basado en un diseño de regulador de tensión, mientras que el LM317 es un regulador de voltaje de tres terminales.El LM317T tiene una capacidad de salida de corriente máxima más alta (típicamente 1.5A), funciona en un rango de voltaje de entrada más alto (típicamente 40V) y tiene una mejor linealidad y estabilidad de temperatura.En comparación, el LM317 tiene un rango de voltaje de operación de entrada más bajo, generalmente por debajo de 35 V.Su corriente de salida máxima también es pequeña, solo alrededor de 1A.

Al usar LM317T, debemos prestar atención a los siguientes aspectos.

Dado que el LM317T genera calor cuando trabaja, debemos tomar medidas de gestión térmica apropiadas.Para bajar la temperatura, podemos unir un disipador de calor al fondo del LM317T y asegurarnos de que el entorno circundante esté bien ventilado.Además, también debemos verificar la temperatura del equipo regularmente para garantizar que funcione dentro de un rango seguro.

La conexión de circuito de LM317T es relativamente simple.Por lo general, necesitamos conectar su entrada a la fuente de alimentación, su salida al dispositivo que desea regular y el terminal de ajuste (también llamado "adj" o "establecido") a tierra a través de una resistencia apropiada.

El LM317T tiene una función límite de corriente incorporada para proteger el dispositivo de la corriente de sobrecarga.Por defecto, la corriente de salida máxima es 1.5A, pero se puede ajustar según sea necesario.Para ajustar la corriente máxima, necesitamos ajustar la corriente que fluye a través del terminal de ajuste, que se puede lograr cambiando el valor de resistencia de R1.

El ajuste de voltaje se realiza cambiando la resistencia en el terminal de ajuste (generalmente marcado como "set" o "adj").Necesitamos usar una resistencia apropiada (generalmente entre 200 ohmios y 1 megohm) para controlar el voltaje de salida.El voltaje de salida se puede calcular mediante la siguiente fórmula: Vout = 1.25 * (R1 + R2) / R1.donde R1 es la entrada de resistencia al ajustador y R2 es la resistencia de retroalimentación (generalmente 10k ohmios).

Para proteger el LM317T de los peligros potenciales, como la sobretensión, el sobrecorriente y el sobrecalentamiento, debemos tomar una serie de medidas de protección.Por ejemplo, podemos agregar circuitos de protección para limitar los voltajes de entrada y salida, así como usar sensores de temperatura para monitorear la temperatura del chip.Además, debemos realizar un mantenimiento e inspección regular para garantizar que el dispositivo funcione correctamente.

Debido a su excelente rendimiento y características, LM317T se usa ampliamente en muchos campos.Algunos escenarios de aplicaciones comunes se enumeran a continuación:

• Filtrado de la fuente de alimentación: LM317T se puede utilizar como parte del circuito de la fuente de alimentación para proporcionar un voltaje de fuente de alimentación estable y, hasta cierto punto, el filtrado de fluctuación de la fuente de alimentación para garantizar la estabilidad de la fuente de alimentación.

• Cargador de batería: el LM317T se puede usar para diseñar un circuito de cargador de batería simple.Al controlar el voltaje y la corriente de salida, permite una carga segura y efectiva de diferentes tipos de baterías.Para los usuarios, el uso del LM317T para diseñar circuitos de cargador de batería puede eliminar muchos pasos tediosos, como ajustar los valores de resistencia y medir el estado de carga de la batería.

• Regulador de corriente: el LM317T también se puede usar como regulador de corriente.Al insertar una resistencia de sentido de corriente entre la resistencia de ajuste y la salida, podemos hacer que el LM317T proporcione una corriente estable en la salida.

• Fuente de referencia de voltaje: debido a que su voltaje de salida tiene alta estabilidad y precisión, puede usarse ampliamente como fuente de referencia de voltaje en varios circuitos.Como fuente de referencia de voltaje, LM317T puede proporcionar un voltaje de referencia preciso para otros circuitos para garantizar el funcionamiento normal del circuito.

• Regulador de voltaje de salida fijo: LM317T también se puede usar para realizar un regulador de voltaje de salida fijo.Al elegir el valor de resistencia correcto, podemos configurar el LM317T para emitir un voltaje específico, como 5V, 9V, etc.

• Equipo de comunicación inalámbrica: dado que LM317T puede proporcionar una salida de voltaje estable, a menudo se usa en equipos de comunicación inalámbrica para garantizar el funcionamiento normal de los circuitos de RF y otras piezas críticas.

• Reguladores de voltaje ajustable: el uso más común del LM317T es como un regulador de voltaje ajustable.Estabiliza el voltaje de CC de entrada y lo genera como un voltaje de CC fijo.Al usar LM317T, necesitamos establecer el voltaje de salida de LM317T conectando resistencias y ajustando las resistencias.

El dispositivo LM317 es un regulador de voltaje positivo de tres terminal ajustable capaz de suministrar más de 1.5 A sobre un rango de voltaje de salida de 1.25 V a 37 V.

No hay diferencia funcional ya que son una de las mismas.La T al final solo indica que está en un paquete TO20.

El LM317 sirve una amplia variedad de aplicaciones, incluidas las regulaciones locales, en la tarjeta.Este dispositivo también se puede usar para hacer un regulador de salida programable, o conectando una resistencia fija entre el ajuste y la salida, el LM317 se puede usar como un regulador de corriente de precisión.

LM317 es un regulador de voltaje ajustable, mientras que LM7805 es el regulador de voltaje constante.LM317 puede dar un voltaje de salida ajustable en el rango de 1.5V a 37 V, mientras que LM7805 solo puede dar un voltaje de salida de 5V.

LM317 es un regulador de voltaje ajustable, mientras que LM7805 es el regulador de voltaje constante.LM317 puede dar un voltaje de salida ajustable en el rango de 1.5V a 37 V, mientras que LM7805 solo puede dar un voltaje de salida de 5V.
